Кришка багаторазового використання, зокрема для бляшанки з напоями

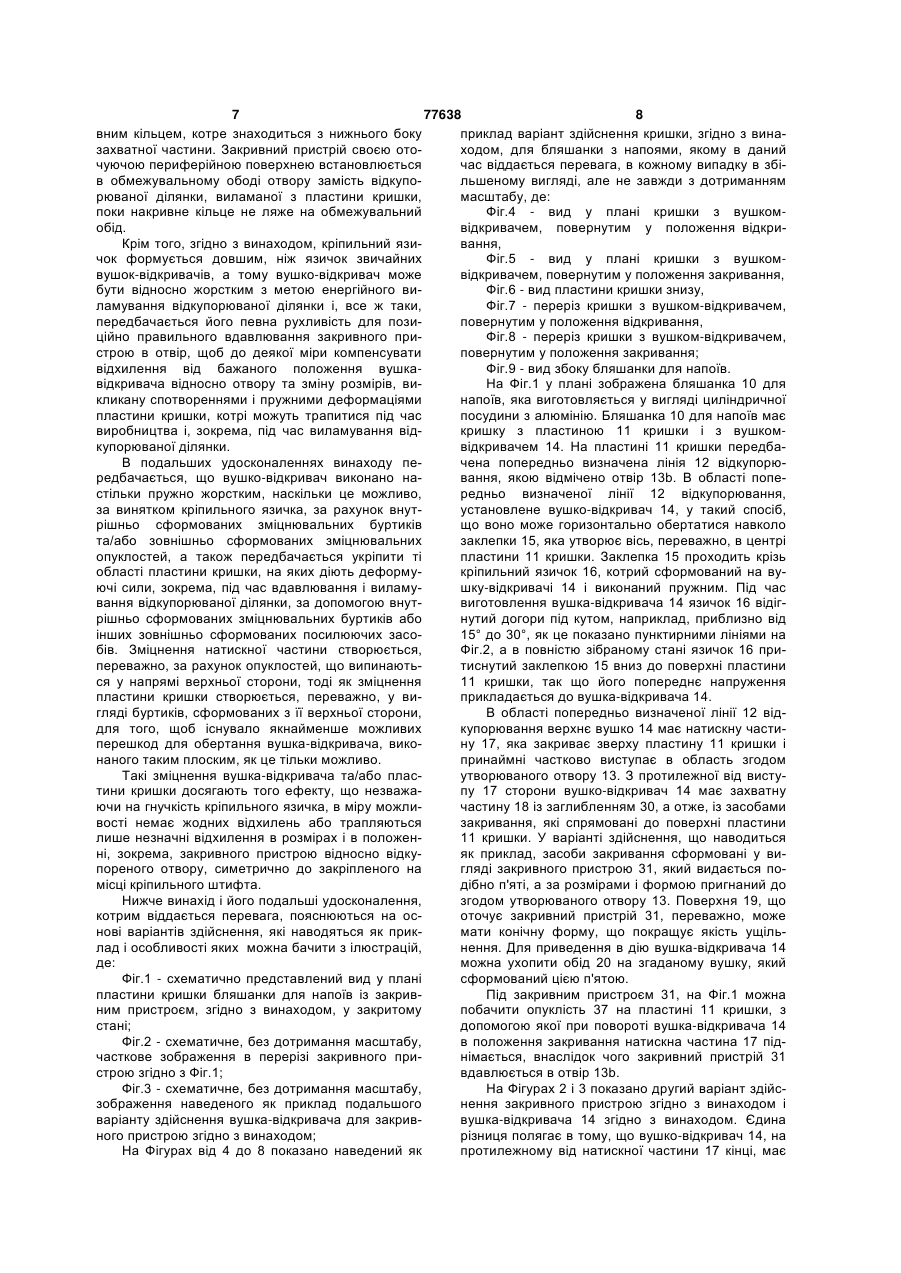

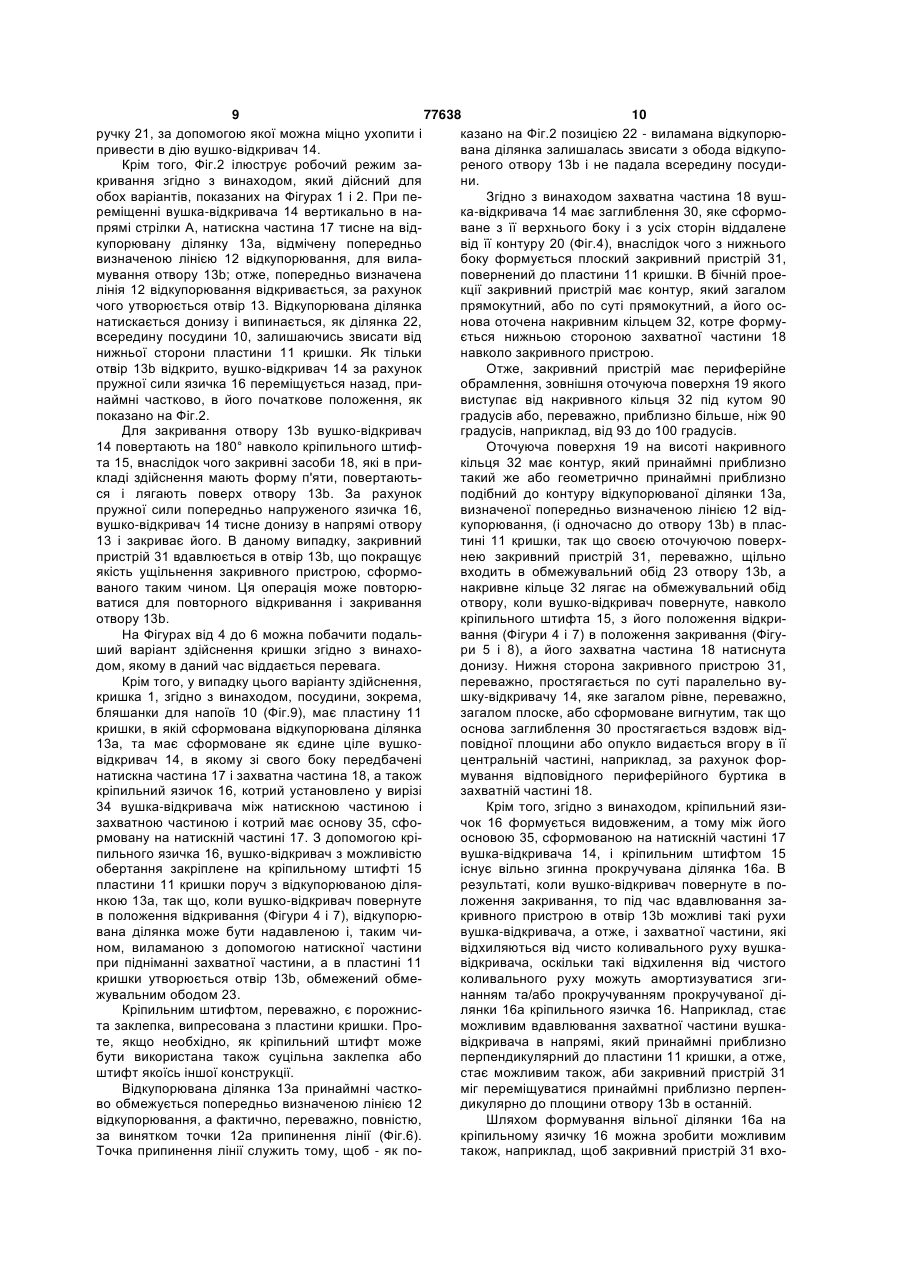

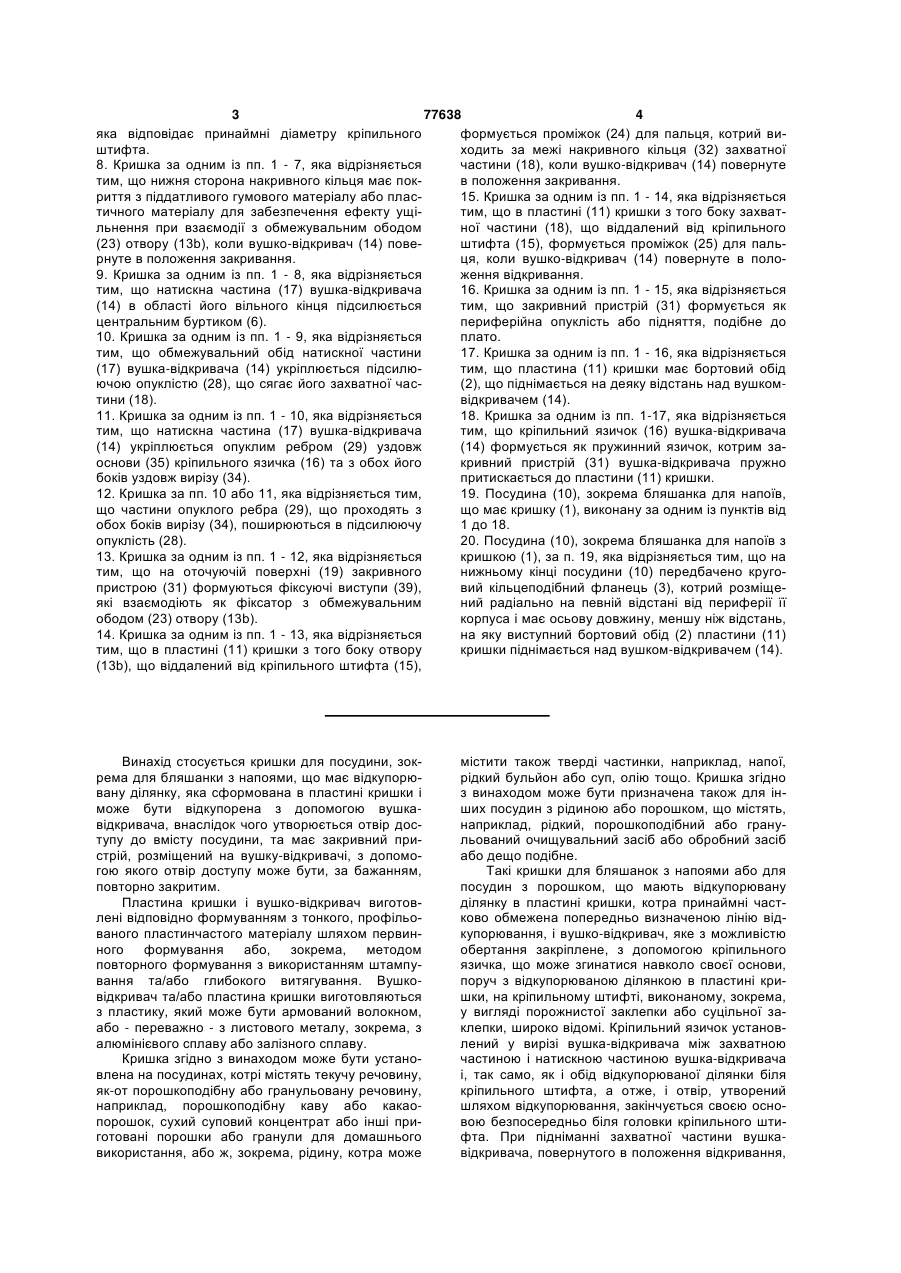

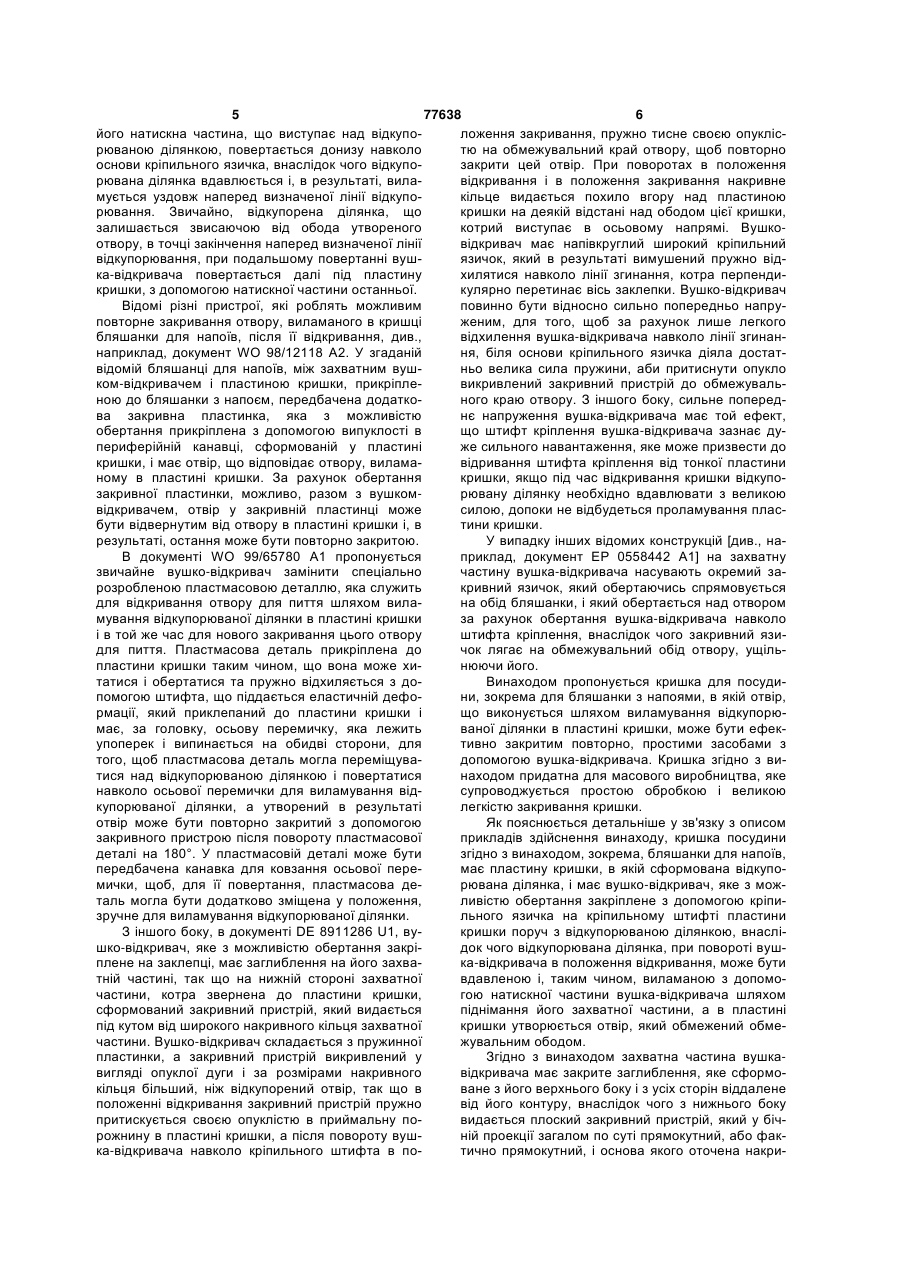

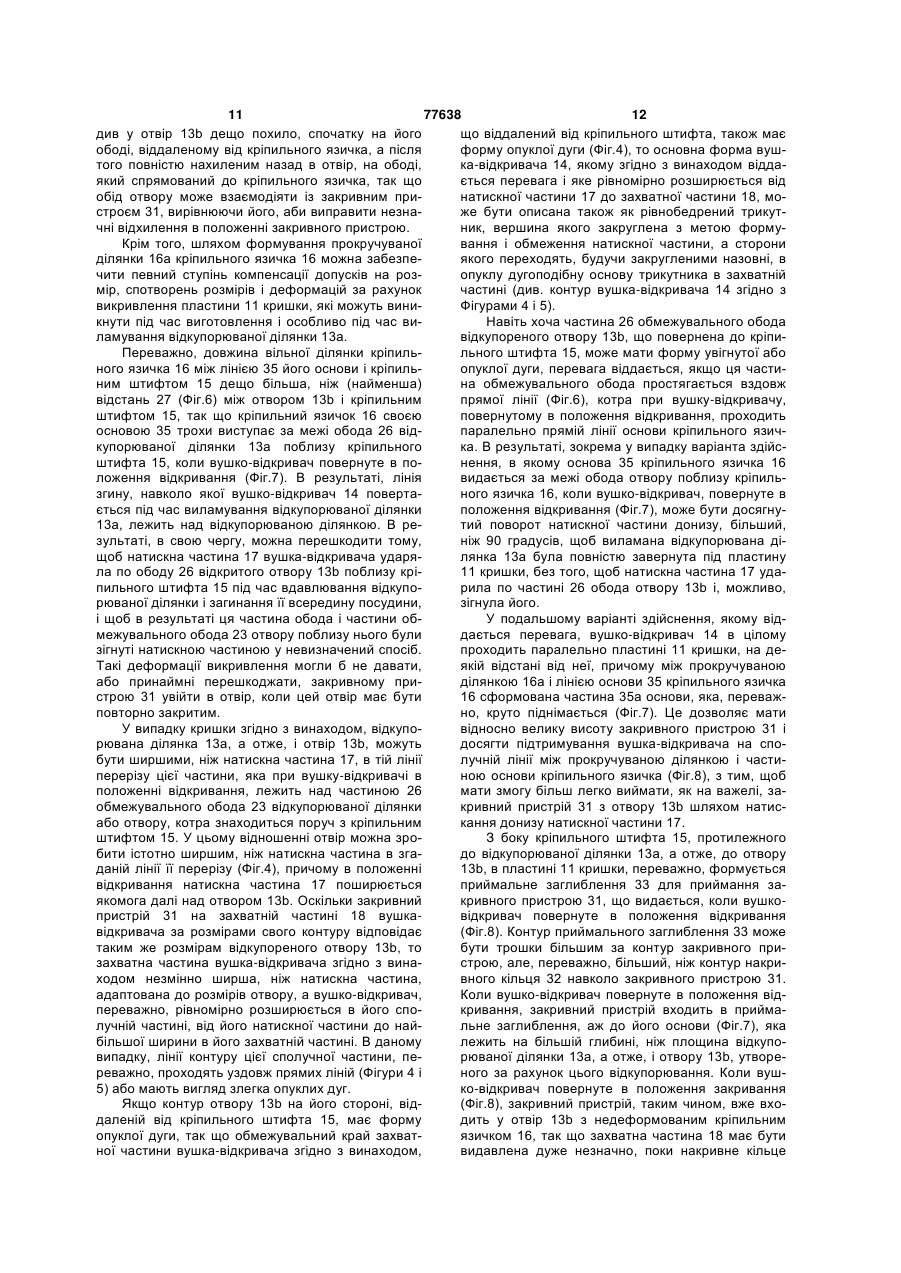

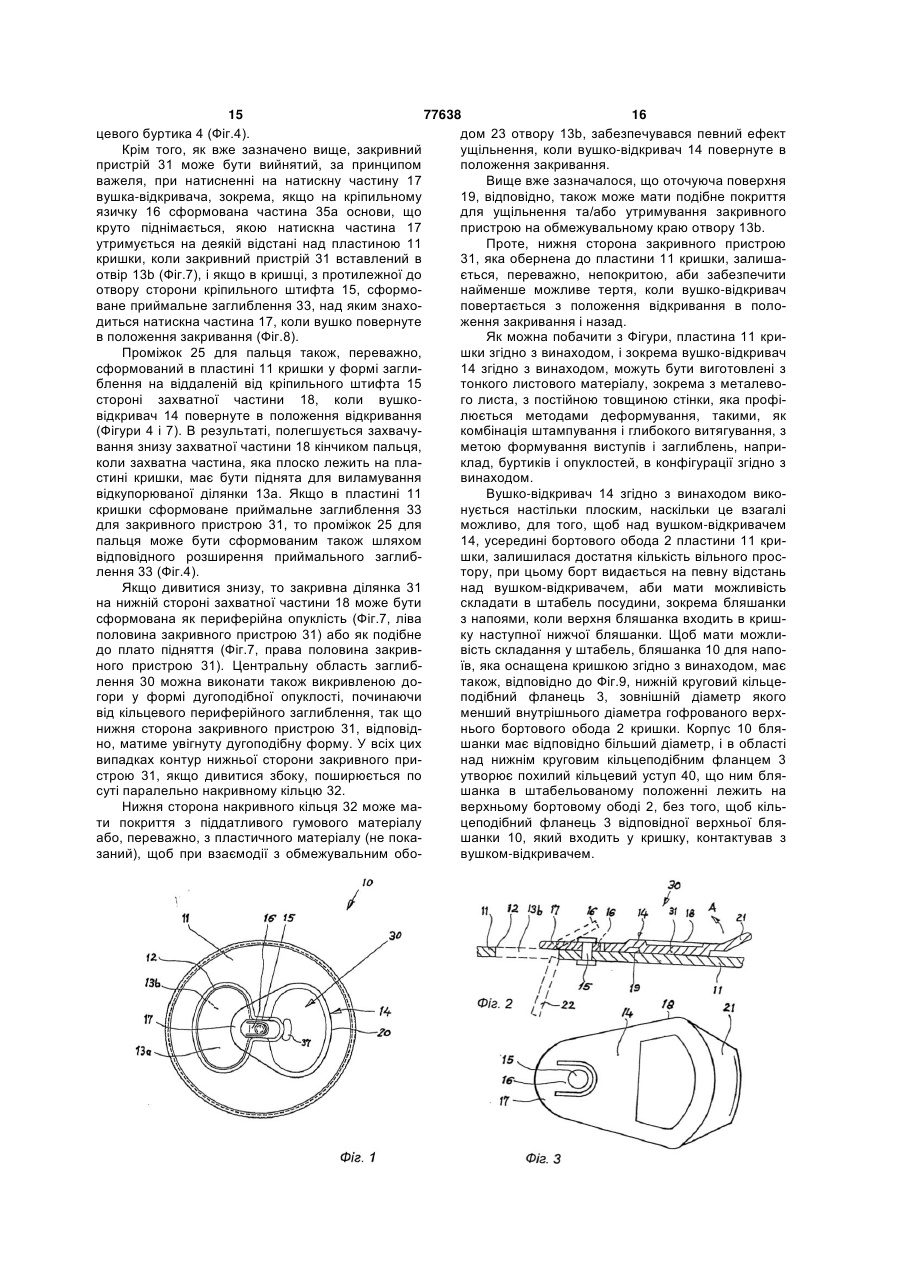

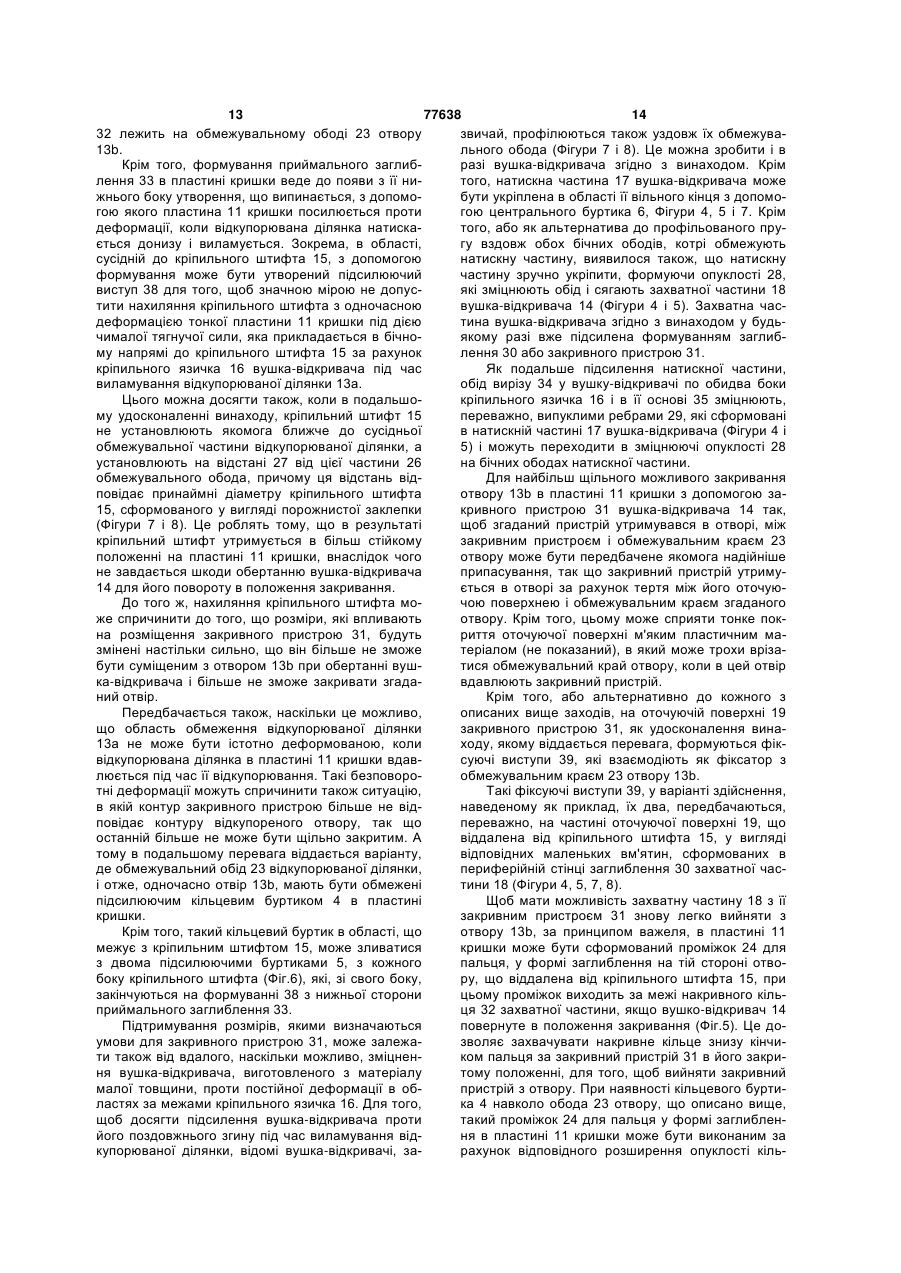

1. Кришка (1) для посудини (10), зокрема для бляшанки з напоями, з пластиною (11) кришки, в якій сформована відкупорювана ділянка (13а), і з вушком-відкривачем (14), в якому передбачені натискна частина (17) і захватна частина (18), а також з кріпильним язичком (16), який установлено у вирізі (34) вушка-відкривача, який має основу (35), сформовану на натискній частині (17), та з допомогою якого вушко-відкривач (14) закріплене з можливістю обертання на кріпильному штифті (15) пластини кришки поруч з відкупорюваною ділянкою (13а), котра може бути вдавленою і, таким чином, проламаною з допомогою натискної частини (17) при підніманні захватної частини (18), коли вушко-відкривач (14) повернуте в положення відкривання, внаслідок чого в пластині кришки утворюється отвір (13b), який обмежений обмежувальним ободом (23) і, коли вушко-відкривач повернуте в положення закривання, може бути повторно закритий закривним пристроєм (31), що сформований у вигляді заглиблення в захватній частині і видається з нижнього боку захватної частини під кутом від накривного кільця (32), в якій кріпильний язичок (16) сформований видовженим і має між своєю основою (35) і кріпильним штифтом (15) прокручувану ділянку (16а), а закривний пристрій (31) сформований плоским і має прилягаючу до накривного кільця оточуючу поверхню (19), котра за своїм контуром відповідає отвору (13b), так що захватна частина, коли вушко-відкривач (14) повернуте в положення закривання, може бути вдавленою в положення закривання, в якому закривний пристрій (31) входить в отвір (13b) по суті до межі, коли накривне кільце (32) лежить на обмежувальному ободі (23) отвору (13b), при цьому з верхньої 2 (19) 1 3 77638 4 яка відповідає принаймні діаметру кріпильного формується проміжок (24) для пальця, котрий виштифта. ходить за межі накривного кільця (32) захватної 8. Кришка за одним із пп. 1 - 7, яка відрізняється частини (18), коли вушко-відкривач (14) повернуте тим, що нижня сторона накривного кільця має покв положення закривання. риття з піддатливого гумового матеріалу або плас15. Кришка за одним із пп. 1 - 14, яка відрізняється тичного матеріалу для забезпечення ефекту ущітим, що в пластині (11) кришки з того боку захватльнення при взаємодії з обмежувальним ободом ної частини (18), що віддалений від кріпильного (23) отвору (13b), коли вушко-відкривач (14) повештифта (15), формується проміжок (25) для пальрнуте в положення закривання. ця, коли вушко-відкривач (14) повернуте в поло9. Кришка за одним із пп. 1 - 8, яка відрізняється ження відкривання. тим, що натискна частина (17) вушка-відкривача 16. Кришка за одним із пп. 1 - 15, яка відрізняється (14) в області його вільного кінця підсилюється тим, що закривний пристрій (31) формується як центральним буртиком (6). периферійна опуклість або підняття, подібне до 10. Кришка за одним із пп. 1 - 9, яка відрізняється плато. тим, що обмежувальний обід натискної частини 17. Кришка за одним із пп. 1 - 16, яка відрізняється (17) вушка-відкривача (14) укріплюється підсилютим, що пластина (11) кришки має бортовий обід ючою опуклістю (28), що сягає його захватної час(2), що піднімається на деяку відстань над вушкомтини (18). відкривачем (14). 11. Кришка за одним із пп. 1 - 10, яка відрізняється 18. Кришка за одним із пп. 1-17, яка відрізняється тим, що натискна частина (17) вушка-відкривача тим, що кріпильний язичок (16) вушка-відкривача (14) укріплюється опуклим ребром (29) уздовж (14) формується як пружинний язичок, котрим заоснови (35) кріпильного язичка (16) та з обох його кривний пристрій (31) вушка-відкривача пружно боків уздовж вирізу (34). притискається до пластини (11) кришки. 12. Кришка за пп. 10 або 11, яка відрізняється тим, 19. Посудина (10), зокрема бляшанка для напоїв, що частини опуклого ребра (29), що проходять з що має кришку (1), виконану за одним із пунктів від обох боків вирізу (34), поширюються в підсилюючу 1 до 18. опуклість (28). 20. Посудина (10), зокрема бляшанка для напоїв з 13. Кришка за одним із пп. 1 - 12, яка відрізняється кришкою (1), за п. 19, яка відрізняється тим, що на тим, що на оточуючій поверхні (19) закривного нижньому кінці посудини (10) передбачено кругопристрою (31) формуються фіксуючі виступи (39), вий кільцеподібний фланець (3), котрий розміщеякі взаємодіють як фіксатор з обмежувальним ний радіально на певній відстані від периферії її ободом (23) отвору (13b). корпуса і має осьову довжину, меншу ніж відстань, 14. Кришка за одним із пп. 1 - 13, яка відрізняється на яку виступний бортовий обід (2) пластини (11) тим, що в пластині (11) кришки з того боку отвору кришки піднімається над вушком-відкривачем (14). (13b), що віддалений від кріпильного штифта (15), Винахід стосується кришки для посудини, зокрема для бляшанки з напоями, що має відкупорювану ділянку, яка сформована в пластині кришки і може бути відкупорена з допомогою вушкавідкривача, внаслідок чого утворюється отвір доступу до вмісту посудини, та має закривний пристрій, розміщений на вушку-відкривачі, з допомогою якого отвір доступу може бути, за бажанням, повторно закритим. Пластина кришки і вушко-відкривач виготовлені відповідно формуванням з тонкого, профільованого пластинчастого матеріалу шляхом первинного формування або, зокрема, методом повторного формування з використанням штампування та/або глибокого витягування. Вушковідкривач та/або пластина кришки виготовляються з пластику, який може бути армований волокном, або - переважно - з листового металу, зокрема, з алюмінієвого сплаву або залізного сплаву. Кришка згідно з винаходом може бути установлена на посудинах, котрі містять текучу речовину, як-от порошкоподібну або гранульовану речовину, наприклад, порошкоподібну каву або какаопорошок, сухий суповий концентрат або інші приготовані порошки або гранули для домашнього використання, або ж, зокрема, рідину, котра може містити також тверді частинки, наприклад, напої, рідкий бульйон або суп, олію тощо. Кришка згідно з винаходом може бути призначена також для інших посудин з рідиною або порошком, що містять, наприклад, рідкий, порошкоподібний або гранульований очищувальний засіб або обробний засіб або дещо подібне. Такі кришки для бляшанок з напоями або для посудин з порошком, що мають відкупорювану ділянку в пластині кришки, котра принаймні частково обмежена попередньо визначеною лінію відкупорювання, і вушко-відкривач, яке з можливістю обертання закріплене, з допомогою кріпильного язичка, що може згинатися навколо своєї основи, поруч з відкупорюваною ділянкою в пластині кришки, на кріпильному штифті, виконаному, зокрема, у вигляді порожнистої заклепки або суцільної заклепки, широко відомі. Кріпильний язичок установлений у вирізі вушка-відкривача між захватною частиною і натискною частиною вушка-відкривача і, так само, як і обід відкупорюваної ділянки біля кріпильного штифта, а отже, і отвір, утворений шляхом відкупорювання, закінчується своєю основою безпосередньо біля головки кріпильного штифта. При підніманні захватної частини вушкавідкривача, повернутого в положення відкривання, 5 77638 6 його натискна частина, що виступає над відкуположення закривання, пружно тисне своєю опуклісрюваною ділянкою, повертається донизу навколо тю на обмежувальний край отвору, щоб повторно основи кріпильного язичка, внаслідок чого відкупозакрити цей отвір. При поворотах в положення рювана ділянка вдавлюється і, в результаті, вилавідкривання і в положення закривання накривне мується уздовж наперед визначеної лінії відкупокільце видається похило вгору над пластиною рювання. Звичайно, відкупорена ділянка, що кришки на деякій відстані над ободом цієї кришки, залишається звисаючою від обода утвореного котрий виступає в осьовому напрямі. Вушкоотвору, в точці закінчення наперед визначеної лінії відкривач має напівкруглий широкий кріпильний відкупорювання, при подальшому повертанні вушязичок, який в результаті вимушений пружно відка-відкривача повертається далі під пластину хилятися навколо лінії згинання, котра перпендикришки, з допомогою натискної частини останньої. кулярно перетинає вісь заклепки. Вушко-відкривач Відомі різні пристрої, які роблять можливим повинно бути відносно сильно попередньо напруповторне закривання отвору, виламаного в кришці женим, для того, щоб за рахунок лише легкого бляшанки для напоїв, після її відкривання, див., відхилення вушка-відкривача навколо лінії згинаннаприклад, документ WO 98/12118 А2. У згаданій ня, біля основи кріпильного язичка діяла достатвідомій бляшанці для напоїв, між захватним вушньо велика сила пружини, аби притиснути опукло ком-відкривачем і пластиною кришки, прикріплевикривлений закривний пристрій до обмежувальною до бляшанки з напоєм, передбачена додатконого краю отвору. З іншого боку, сильне попередва закривна пластинка, яка з можливістю нє напруження вушка-відкривача має той ефект, обертання прикріплена з допомогою випуклості в що штифт кріплення вушка-відкривача зазнає дупериферійній канавці, сформованій у пластині же сильного навантаження, яке може призвести до кришки, і має отвір, що відповідає отвору, виламавідривання штифта кріплення від тонкої пластини ному в пластині кришки. За рахунок обертання кришки, якщо під час відкривання кришки відкупозакривної пластинки, можливо, разом з вушкомрювану ділянку необхідно вдавлювати з великою відкривачем, отвір у закривній пластинці може силою, допоки не відбудеться проламування пласбути відвернутим від отвору в пластині кришки і, в тини кришки. результаті, остання може бути повторно закритою. У випадку інших відомих конструкцій [див., наВ документі WO 99/65780 А1 пропонується приклад, документ ЕР 0558442 А1] на захватну звичайне вушко-відкривач замінити спеціально частину вушка-відкривача насувають окремий зарозробленою пластмасовою деталлю, яка служить кривний язичок, який обертаючись спрямовується для відкривання отвору для пиття шляхом вилана обід бляшанки, і який обертається над отвором мування відкупорюваної ділянки в пластині кришки за рахунок обертання вушка-відкривача навколо і в той же час для нового закривання цього отвору штифта кріплення, внаслідок чого закривний язидля пиття. Пластмасова деталь прикріплена до чок лягає на обмежувальний обід отвору, ущільпластини кришки таким чином, що вона може хинюючи його. татися і обертатися та пружно відхиляється з доВинаходом пропонується кришка для посудипомогою штифта, що піддається еластичній дефони, зокрема для бляшанки з напоями, в якій отвір, рмації, який приклепаний до пластини кришки і що виконується шляхом виламування відкупорюмає, за головку, осьову перемичку, яка лежить ваної ділянки в пластині кришки, може бути ефекупоперек і випинається на обидві сторони, для тивно закритим повторно, простими засобами з того, щоб пластмасова деталь могла переміщувадопомогою вушка-відкривача. Кришка згідно з витися над відкупорюваною ділянкою і повертатися находом придатна для масового виробництва, яке навколо осьової перемички для виламування відсупроводжується простою обробкою і великою купорюваної ділянки, а утворений в результаті легкістю закривання кришки. отвір може бути повторно закритий з допомогою Як пояснюється детальніше у зв'язку з описом закривного пристрою після повороту пластмасової прикладів здійснення винаходу, кришка посудини деталі на 180°. У пластмасовій деталі може бути згідно з винаходом, зокрема, бляшанки для напоїв, передбачена канавка для ковзання осьової перемає пластину кришки, в якій сформована відкупомички, щоб, для її повертання, пластмасова дерювана ділянка, і має вушко-відкривач, яке з можталь могла бути додатково зміщена у положення, ливістю обертання закріплене з допомогою кріпизручне для виламування відкупорюваної ділянки. льного язичка на кріпильному штифті пластини З іншого боку, в документі DE 8911286 U1, вукришки поруч з відкупорюваною ділянкою, внаслішко-відкривач, яке з можливістю обертання закрідок чого відкупорювана ділянка, при повороті вушплене на заклепці, має заглиблення на його захвака-відкривача в положення відкривання, може бути тній частині, так що на нижній стороні захватної вдавленою і, таким чином, виламаною з допомочастини, котра звернена до пластини кришки, гою натискної частини вушка-відкривача шляхом сформований закривний пристрій, який видається піднімання його захватної частини, а в пластині під кутом від широкого накривного кільця захватної кришки утворюється отвір, який обмежений обмечастини. Вушко-відкривач складається з пружинної жувальним ободом. пластинки, а закривний пристрій викривлений у Згідно з винаходом захватна частина вушкавигляді опуклої дуги і за розмірами накривного відкривача має закрите заглиблення, яке сформокільця більший, ніж відкупорений отвір, так що в ване з його верхнього боку і з усіх сторін віддалене положенні відкривання закривний пристрій пружно від його контуру, внаслідок чого з нижнього боку притискується своєю опуклістю в приймальну повидається плоский закривний пристрій, який у бічрожнину в пластині кришки, а після повороту вушній проекції загалом по суті прямокутний, або факка-відкривача навколо кріпильного штифта в потично прямокутний, і основа якого оточена накри 7 77638 8 вним кільцем, котре знаходиться з нижнього боку приклад варіант здійснення кришки, згідно з виназахватної частини. Закривний пристрій своєю отоходом, для бляшанки з напоями, якому в даний чуючою периферійною поверхнею встановлюється час віддається перевага, в кожному випадку в збів обмежувальному ободі отвору замість відкупольшеному вигляді, але не завжди з дотриманням рюваної ділянки, виламаної з пластини кришки, масштабу, де: поки накривне кільце не ляже на обмежувальний Фіг.4 - вид у плані кришки з вушкомобід. відкривачем, повернутим у положення відкриКрім того, згідно з винаходом, кріпильний язивання, чок формується довшим, ніж язичок звичайних Фіг.5 - вид у плані кришки з вушкомвушок-відкривачів, а тому вушко-відкривач може відкривачем, повернутим у положення закривання, бути відносно жорстким з метою енергійного виФіг.6 - вид пластини кришки знизу, ламування відкупорюваної ділянки і, все ж таки, Фіг.7 - переріз кришки з вушком-відкривачем, передбачається його певна рухливість для позиповернутим у положення відкривання, ційно правильного вдавлювання закривного приФіг.8 - переріз кришки з вушком-відкривачем, строю в отвір, щоб до деякої міри компенсувати повернутим у положення закривання; відхилення від бажаного положення вушкаФіг.9 - вид збоку бляшанки для напоїв. відкривача відносно отвору та зміну розмірів, виНа Фіг.1 у плані зображена бляшанка 10 для кликану спотвореннями і пружними деформаціями напоїв, яка виготовляється у вигляді циліндричної пластини кришки, котрі можуть трапитися під час посудини з алюмінію. Бляшанка 10 для напоїв має виробництва і, зокрема, під час виламування відкришку з пластиною 11 кришки і з вушкомкупорюваної ділянки. відкривачем 14. На пластині 11 кришки передбаВ подальших удосконаленнях винаходу печена попередньо визначена лінія 12 відкупорюредбачається, що вушко-відкривач виконано навання, якою відмічено отвір 13b. В області попестільки пружно жорстким, наскільки це можливо, редньо визначеної лінії 12 відкупорювання, за винятком кріпильного язичка, за рахунок внутустановлене вушко-відкривач 14, у такий спосіб, рішньо сформованих зміцнювальних буртиків що воно може горизонтально обертатися навколо та/або зовнішньо сформованих зміцнювальних заклепки 15, яка утворює вісь, переважно, в центрі опуклостей, а також передбачається укріпити ті пластини 11 кришки. Заклепка 15 проходить крізь області пластини кришки, на яких діють деформукріпильний язичок 16, котрий сформований на вуючі сили, зокрема, під час вдавлювання і виламушку-відкривачі 14 і виконаний пружним. Під час вання відкупорюваної ділянки, за допомогою внутвиготовлення вушка-відкривача 14 язичок 16 відігрішньо сформованих зміцнювальних буртиків або нутий догори під кутом, наприклад, приблизно від інших зовнішньо сформованих посилюючих засо15° до 30°, як це показано пунктирними лініями на бів. Зміцнення натискної частини створюється, Фіг.2, а в повністю зібраному стані язичок 16 припереважно, за рахунок опуклостей, що випинаютьтиснутий заклепкою 15 вниз до поверхні пластини ся у напрямі верхньої сторони, тоді як зміцнення 11 кришки, так що його попереднє напруження пластини кришки створюється, переважно, у виприкладається до вушка-відкривача 14. гляді буртиків, сформованих з її верхньої сторони, В області попередньо визначеної лінії 12 віддля того, щоб існувало якнайменше можливих купорювання верхнє вушко 14 має натискну частиперешкод для обертання вушка-відкривача, викону 17, яка закриває зверху пластину 11 кришки і наного таким плоским, як це тільки можливо. принаймні частково виступає в область згодом Такі зміцнення вушка-відкривача та/або пласутворюваного отвору 13. З протилежної від вистутини кришки досягають того ефекту, що незважапу 17 сторони вушко-відкривач 14 має захватну ючи на гнучкість кріпильного язичка, в міру можличастину 18 із заглибленням 30, а отже, із засобами вості немає жодних відхилень або трапляються закривання, які спрямовані до поверхні пластини лише незначні відхилення в розмірах і в положен11 кришки. У варіанті здійснення, що наводиться ні, зокрема, закривного пристрою відносно відкуяк приклад, засоби закривання сформовані у випореного отвору, симетрично до закріпленого на гляді закривного пристрою 31, який видається помісці кріпильного штифта. дібно п'яті, а за розмірами і формою пригнаний до Нижче винахід і його подальші удосконалення, згодом утворюваного отвору 13. Поверхня 19, що котрим віддається перевага, пояснюються на осоточує закривний пристрій 31, переважно, може нові варіантів здійснення, які наводяться як прикмати конічну форму, що покращує якість ущільлад і особливості яких можна бачити з ілюстрацій, нення. Для приведення в дію вушка-відкривача 14 де: можна ухопити обід 20 на згаданому вушку, який Фіг.1 - схематично представлений вид у плані сформований цією п'ятою. пластини кришки бляшанки для напоїв із закривПід закривним пристроєм 31, на Фіг.1 можна ним пристроєм, згідно з винаходом, у закритому побачити опуклість 37 на пластині 11 кришки, з стані; допомогою якої при повороті вушка-відкривача 14 Фіг.2 - схематичне, без дотримання масштабу, в положення закривання натискна частина 17 підчасткове зображення в перерізі закривного принімається, внаслідок чого закривний пристрій 31 строю згідно з Фіг.1; вдавлюється в отвір 13b. Фіг.3 - схематичне, без дотримання масштабу, На Фігурах 2 і 3 показано другий варіант здійсзображення наведеного як приклад подальшого нення закривного пристрою згідно з винаходом і варіанту здійснення вушка-відкривача для закриввушка-відкривача 14 згідно з винаходом. Єдина ного пристрою згідно з винаходом; різниця полягає в тому, що вушко-відкривач 14, на На Фігурах від 4 до 8 показано наведений як протилежному від натискної частини 17 кінці, має 9 77638 10 ручку 21, за допомогою якої можна міцно ухопити і казано на Фіг.2 позицією 22 - виламана відкупорюпривести в дію вушко-відкривач 14. вана ділянка залишалась звисати з обода відкупоКрім того, Фіг.2 ілюструє робочий режим зареного отвору 13b і не падала всередину посудикривання згідно з винаходом, який дійсний для ни. обох варіантів, показаних на Фігурах 1 і 2. При пеЗгідно з винаходом захватна частина 18 вушреміщенні вушка-відкривача 14 вертикально в нака-відкривача 14 має заглиблення 30, яке сформопрямі стрілки А, натискна частина 17 тисне на відване з її верхнього боку і з усіх сторін віддалене купорювану ділянку 13а, відмічену попередньо від її контуру 20 (Фіг.4), внаслідок чого з нижнього визначеною лінією 12 відкупорювання, для вилабоку формується плоский закривний пристрій 31, мування отвору 13b; отже, попередньо визначена повернений до пластини 11 кришки. В бічній проелінія 12 відкупорювання відкривається, за рахунок кції закривний пристрій має контур, який загалом чого утворюється отвір 13. Відкупорювана ділянка прямокутний, або по суті прямокутний, а його оснатискається донизу і випинається, як ділянка 22, нова оточена накривним кільцем 32, котре формувсередину посудини 10, залишаючись звисати від ється нижньою стороною захватної частини 18 нижньої сторони пластини 11 кришки. Як тільки навколо закривного пристрою. отвір 13b відкрито, вушко-відкривач 14 за рахунок Отже, закривний пристрій має периферійне пружної сили язичка 16 переміщується назад, приобрамлення, зовнішня оточуюча поверхня 19 якого наймні частково, в його початкове положення, як виступає від накривного кільця 32 під кутом 90 показано на Фіг.2. градусів або, переважно, приблизно більше, ніж 90 Для закривання отвору 13b вушко-відкривач градусів, наприклад, від 93 до 100 градусів. 14 повертають на 180° навколо кріпильного штифОточуюча поверхня 19 на висоті накривного та 15, внаслідок чого закривні засоби 18, які в прикільця 32 має контур, який принаймні приблизно кладі здійснення мають форму п'яти, повертаютьтакий же або геометрично принаймні приблизно ся і лягають поверх отвору 13b. За рахунок подібний до контуру відкупорюваної ділянки 13а, пружної сили попередньо напруженого язичка 16, визначеної попередньо визначеною лінією 12 відвушко-відкривач 14 тисне донизу в напрямі отвору купорювання, (і одночасно до отвору 13b) в плас13 і закриває його. В даному випадку, закривний тині 11 кришки, так що своєю оточуючою поверхпристрій 31 вдавлюється в отвір 13b, що покращує нею закривний пристрій 31, переважно, щільно якість ущільнення закривного пристрою, сформовходить в обмежувальний обід 23 отвору 13b, а ваного таким чином. Ця операція може повторюнакривне кільце 32 лягає на обмежувальний обід ватися для повторного відкривання і закривання отвору, коли вушко-відкривач повернуте, навколо отвору 13b. кріпильного штифта 15, з його положення відкриНа Фігурах від 4 до 6 можна побачити подальвання (Фігури 4 і 7) в положення закривання (Фігуший варіант здійснення кришки згідно з винахори 5 і 8), а його захватна частина 18 натиснута дом, якому в даний час віддається перевага. донизу. Нижня сторона закривного пристрою 31, Крім того, у випадку цього варіанту здійснення, переважно, простягається по суті паралельно вукришка 1, згідно з винаходом, посудини, зокрема, шку-відкривачу 14, яке загалом рівне, переважно, бляшанки для напоїв 10 (Фіг.9), має пластину 11 загалом плоске, або сформоване вигнутим, так що кришки, в якій сформована відкупорювана ділянка основа заглиблення 30 простягається вздовж від13а, та має сформоване як єдине ціле вушкоповідної площини або опукло видається вгору в її відкривач 14, в якому зі свого боку передбачені центральній частині, наприклад, за рахунок форнатискна частина 17 і захватна частина 18, а також мування відповідного периферійного буртика в кріпильний язичок 16, котрий установлено у вирізі захватній частині 18. 34 вушка-відкривача між натискною частиною і Крім того, згідно з винаходом, кріпильний язизахватною частиною і котрий має основу 35, сфочок 16 формується видовженим, а тому між його рмовану на натискній частині 17. З допомогою кріосновою 35, сформованою на натискній частині 17 пильного язичка 16, вушко-відкривач з можливістю вушка-відкривача 14, і кріпильним штифтом 15 обертання закріплене на кріпильному штифті 15 існує вільно згинна прокручувана ділянка 16а. В пластини 11 кришки поруч з відкупорюваною ділярезультаті, коли вушко-відкривач повернуте в понкою 13а, так що, коли вушко-відкривач повернуте ложення закривання, то під час вдавлювання зав положення відкривання (Фігури 4 і 7), відкупорюкривного пристрою в отвір 13b можливі такі рухи вана ділянка може бути надавленою і, таким чивушка-відкривача, а отже, і захватної частини, які ном, виламаною з допомогою натискної частини відхиляються від чисто коливального руху вушкапри підніманні захватної частини, а в пластині 11 відкривача, оскільки такі відхилення від чистого кришки утворюється отвір 13b, обмежений обмеколивального руху можуть амортизуватися згижувальним ободом 23. нанням та/або прокручуванням прокручуваної діКріпильним штифтом, переважно, є порожнислянки 16а кріпильного язичка 16. Наприклад, стає та заклепка, випресована з пластини кришки. Проможливим вдавлювання захватної частини вушкате, якщо необхідно, як кріпильний штифт може відкривача в напрямі, який принаймні приблизно бути використана також суцільна заклепка або перпендикулярний до пластини 11 кришки, а отже, штифт якоїсь іншої конструкції. стає можливим також, аби закривний пристрій 31 Відкупорювана ділянка 13а принаймні часткоміг переміщуватися принаймні приблизно перпенво обмежується попередньо визначеною лінією 12 дикулярно до площини отвору 13b в останній. відкупорювання, а фактично, переважно, повністю, Шляхом формування вільної ділянки 16а на за винятком точки 12а припинення лінії (Фіг.6). кріпильному язичку 16 можна зробити можливим Точка припинення лінії служить тому, щоб - як потакож, наприклад, щоб закривний пристрій 31 вхо 11 77638 12 див у отвір 13b дещо похило, спочатку на його що віддалений від кріпильного штифта, також має ободі, віддаленому від кріпильного язичка, а після форму опуклої дуги (Фіг.4), то основна форма вуштого повністю нахиленим назад в отвір, на ободі, ка-відкривача 14, якому згідно з винаходом віддаякий спрямований до кріпильного язичка, так що ється перевага і яке рівномірно розширюється від обід отвору може взаємодіяти із закривним принатискної частини 17 до захватної частини 18, мостроєм 31, вирівнюючи його, аби виправити незнаже бути описана також як рівнобедрений трикутчні відхилення в положенні закривного пристрою. ник, вершина якого закруглена з метою формуКрім того, шляхом формування прокручуваної вання і обмеження натискної частини, а сторони ділянки 16а кріпильного язичка 16 можна забезпеякого переходять, будучи закругленими назовні, в чити певний ступінь компенсації допусків на розопуклу дугоподібну основу трикутника в захватній мір, спотворень розмірів і деформацій за рахунок частині (див. контур вушка-відкривача 14 згідно з викривлення пластини 11 кришки, які можуть виниФігурами 4 і 5). кнути під час виготовлення і особливо під час виНавіть хоча частина 26 обмежувального обода ламування відкупорюваної ділянки 13а. відкупореного отвору 13b, що повернена до кріпиПереважно, довжина вільної ділянки кріпильльного штифта 15, може мати форму увігнутої або ного язичка 16 між лінією 35 його основи і кріпильопуклої дуги, перевага віддається, якщо ця частиним штифтом 15 дещо більша, ніж (найменша) на обмежувального обода простягається вздовж відстань 27 (Фіг.6) між отвором 13b і кріпильним прямої лінії (Фіг.6), котра при вушку-відкривачу, штифтом 15, так що кріпильний язичок 16 своєю повернутому в положення відкривання, проходить основою 35 трохи виступає за межі обода 26 відпаралельно прямій лінії основи кріпильного язичкупорюваної ділянки 13а поблизу кріпильного ка. В результаті, зокрема у випадку варіанта здійсштифта 15, коли вушко-відкривач повернуте в понення, в якому основа 35 кріпильного язичка 16 ложення відкривання (Фіг.7). В результаті, лінія видається за межі обода отвору поблизу кріпильзгину, навколо якої вушко-відкривач 14 повертаного язичка 16, коли вушко-відкривач, повернуте в ється під час виламування відкупорюваної ділянки положення відкривання (Фіг.7), може бути досягну13а, лежить над відкупорюваною ділянкою. В ретий поворот натискної частини донизу, більший, зультаті, в свою чергу, можна перешкодити тому, ніж 90 градусів, щоб виламана відкупорювана діщоб натискна частина 17 вушка-відкривача ударялянка 13а була повністю завернута під пластину ла по ободу 26 відкритого отвору 13b поблизу крі11 кришки, без того, щоб натискна частина 17 удапильного штифта 15 під час вдавлювання відкупорила по частині 26 обода отвору 13b і, можливо, рюваної ділянки і загинання її всередину посудини, зігнула його. і щоб в результаті ця частина обода і частини обУ подальшому варіанті здійснення, якому відмежувального обода 23 отвору поблизу нього були дається перевага, вушко-відкривач 14 в цілому зігнуті натискною частиною у невизначений спосіб. проходить паралельно пластині 11 кришки, на деТакі деформації викривлення могли б не давати, якій відстані від неї, причому між прокручуваною або принаймні перешкоджати, закривному приділянкою 16а і лінією основи 35 кріпильного язичка строю 31 увійти в отвір, коли цей отвір має бути 16 сформована частина 35а основи, яка, переважповторно закритим. но, круто піднімається (Фіг.7). Це дозволяє мати У випадку кришки згідно з винаходом, відкуповідносно велику висоту закривного пристрою 31 і рювана ділянка 13а, а отже, і отвір 13b, можуть досягти підтримування вушка-відкривача на спобути ширшими, ніж натискна частина 17, в тій лінії лучній лінії між прокручуваною ділянкою і частиперерізу цієї частини, яка при вушку-відкривачі в ною основи кріпильного язичка (Фіг.8), з тим, щоб положенні відкривання, лежить над частиною 26 мати змогу більш легко виймати, як на важелі, заобмежувального обода 23 відкупорюваної ділянки кривний пристрій 31 з отвору 13b шляхом натисабо отвору, котра знаходиться поруч з кріпильним кання донизу натискної частини 17. штифтом 15. У цьому відношенні отвір можна зроЗ боку кріпильного штифта 15, протилежного бити істотно ширшим, ніж натискна частина в згадо відкупорюваної ділянки 13а, а отже, до отвору даній лінії її перерізу (Фіг.4), причому в положенні 13b, в пластині 11 кришки, переважно, формується відкривання натискна частина 17 поширюється приймальне заглиблення 33 для приймання заякомога далі над отвором 13b. Оскільки закривний кривного пристрою 31, що видається, коли вушкопристрій 31 на захватній частині 18 вушкавідкривач повернуте в положення відкривання відкривача за розмірами свого контуру відповідає (Фіг.8). Контур приймального заглиблення 33 може таким же розмірам відкупореного отвору 13b, то бути трошки більшим за контур закривного призахватна частина вушка-відкривача згідно з винастрою, але, переважно, більший, ніж контур накриходом незмінно ширша, ніж натискна частина, вного кільця 32 навколо закривного пристрою 31. адаптована до розмірів отвору, а вушко-відкривач, Коли вушко-відкривач повернуте в положення відпереважно, рівномірно розширюється в його спокривання, закривний пристрій входить в приймалучній частині, від його натискної частини до найльне заглиблення, аж до його основи (Фіг.7), яка більшої ширини в його захватній частині. В даному лежить на більшій глибині, ніж площина відкуповипадку, лінії контуру цієї сполучної частини, перюваної ділянки 13а, а отже, і отвору 13b, утворереважно, проходять уздовж прямих ліній (Фігури 4 і ного за рахунок цього відкупорювання. Коли вуш5) або мають вигляд злегка опуклих дуг. ко-відкривач повернуте в положення закривання Якщо контур отвору 13b на його стороні, від(Фіг.8), закривний пристрій, таким чином, вже входаленій від кріпильного штифта 15, має форму дить у отвір 13b з недеформованим кріпильним опуклої дуги, так що обмежувальний край захватязичком 16, так що захватна частина 18 має бути ної частини вушка-відкривача згідно з винаходом, видавлена дуже незначно, поки накривне кільце 13 77638 14 32 лежить на обмежувальному ободі 23 отвору звичай, профілюються також уздовж їх обмежува13b. льного обода (Фігури 7 і 8). Це можна зробити і в Крім того, формування приймального заглибразі вушка-відкривача згідно з винаходом. Крім лення 33 в пластині кришки веде до появи з її нитого, натискна частина 17 вушка-відкривача може жнього боку утворення, що випинається, з допомобути укріплена в області її вільного кінця з допомогою якого пластина 11 кришки посилюється проти гою центрального буртика 6, Фігури 4, 5 і 7. Крім деформації, коли відкупорювана ділянка натискатого, або як альтернатива до профільованого прується донизу і виламується. Зокрема, в області, гу вздовж обох бічних ободів, котрі обмежують сусідній до кріпильного штифта 15, з допомогою натискну частину, виявилося також, що натискну формування може бути утворений підсилюючий частину зручно укріпити, формуючи опуклості 28, виступ 38 для того, щоб значною мірою не допусякі зміцнюють обід і сягають захватної частини 18 титинахиляння кріпильного штифта з одночасною вушка-відкривача 14 (Фігури 4 і 5). Захватна часдеформацією тонкої пластини 11 кришки під дією тина вушка-відкривача згідно з винаходом у будьчималої тягнучої сили, яка прикладається в бічноякому разі вже підсилена формуванням заглибму напрямі до кріпильного штифта 15 за рахунок лення 30 або закривного пристрою 31. кріпильного язичка 16 вушка-відкривача під час Як подальше підсилення натискної частини, виламування відкупорюваної ділянки 13а. обід вирізу 34 у вушку-відкривачі по обидва боки Цього можна досягти також, коли в подальшокріпильного язичка 16 і в її основі 35 зміцнюють, му удосконаленні винаходу, кріпильний штифт 15 переважно, випуклими ребрами 29, які сформовані не установлюють якомога ближче до сусідньої в натискній частині 17 вушка-відкривача (Фігури 4 і обмежувальної частини відкупорюваної ділянки, а 5) і можуть переходити в зміцнюючі опуклості 28 установлюють на відстані 27 від цієї частини 26 на бічних ободах натискної частини. обмежувального обода, причому ця відстань відДля найбільш щільного можливого закривання повідає принаймні діаметру кріпильного штифта отвору 13b в пластині 11 кришки з допомогою за15, сформованого у вигляді порожнистої заклепки кривного пристрою 31 вушка-відкривача 14 так, (Фігури 7 і 8). Це роблять тому, що в результаті щоб згаданий пристрій утримувався в отворі, між кріпильний штифт утримується в більш стійкому закривним пристроєм і обмежувальним краєм 23 положенні на пластині 11 кришки, внаслідок чого отвору може бути передбачене якомога надійніше не завдається шкоди обертанню вушка-відкривача припасування, так що закривний пристрій утриму14 для його повороту в положення закривання. ється в отворі за рахунок тертя між його оточуюДо того ж, нахиляння кріпильного штифта мочою поверхнею і обмежувальним краєм згаданого же спричинити до того, що розміри, які впливають отвору. Крім того, цьому може сприяти тонке покна розміщення закривного пристрою 31, будуть риття оточуючої поверхні м'яким пластичним мазмінені настільки сильно, що він більше не зможе теріалом (не показаний), в який може трохи врізабути суміщеним з отвором 13b при обертанні вуштися обмежувальний край отвору, коли в цей отвір ка-відкривача і більше не зможе закривати згадавдавлюють закривний пристрій. ний отвір. Крім того, або альтернативно до кожного з Передбачається також, наскільки це можливо, описаних вище заходів, на оточуючій поверхні 19 що область обмеження відкупорюваної ділянки закривного пристрою 31, як удосконалення вина13а не може бути істотно деформованою, коли ходу, якому віддається перевага, формуються фіквідкупорювана ділянка в пластині 11 кришки вдавсуючі виступи 39, які взаємодіють як фіксатор з люється під час її відкупорювання. Такі безповорообмежувальним краєм 23 отвору 13b. тні деформації можуть спричинити також ситуацію, Такі фіксуючі виступи 39, у варіанті здійснення, в якій контур закривного пристрою більше не віднаведеному як приклад, їх два, передбачаються, повідає контуру відкупореного отвору, так що переважно, на частині оточуючої поверхні 19, що останній більше не може бути щільно закритим. А віддалена від кріпильного штифта 15, у вигляді тому в подальшому перевага віддається варіанту, відповідних маленьких вм'ятин, сформованих в де обмежувальний обід 23 відкупорюваної ділянки, периферійній стінці заглиблення 30 захватної часі отже, одночасно отвір 13b, мають бути обмежені тини 18 (Фігури 4, 5, 7, 8). підсилюючим кільцевим буртиком 4 в пластині Щоб мати можливість захватну частину 18 з її кришки. закривним пристроєм 31 знову легко вийняти з Крім того, такий кільцевий буртик в області, що отвору 13b, за принципом важеля, в пластині 11 межує з кріпильним штифтом 15, може зливатися кришки може бути сформований проміжок 24 для з двома підсилюючими буртиками 5, з кожного пальця, у формі заглиблення на тій стороні отвобоку кріпильного штифта (Фіг.6), які, зі свого боку, ру, що віддалена від кріпильного штифта 15, при закінчуються на формуванні 38 з нижньої сторони цьому проміжок виходить за межі накривного кільприймального заглиблення 33. ця 32 захватної частини, якщо вушко-відкривач 14 Підтримування розмірів, якими визначаються повернуте в положення закривання (Фіг.5). Це доумови для закривного пристрою 31, може залежазволяє захвачувати накривне кільце знизу кінчити також від вдалого, наскільки можливо, зміцненком пальця за закривний пристрій 31 в його закриня вушка-відкривача, виготовленого з матеріалу тому положенні, для того, щоб вийняти закривний малої товщини, проти постійної деформації в обпристрій з отвору. При наявності кільцевого буртиластях за межами кріпильного язичка 16. Для того, ка 4 навколо обода 23 отвору, що описано вище, щоб досягти підсилення вушка-відкривача проти такий проміжок 24 для пальця у формі заглибленйого поздовжнього згину під час виламування відня в пластині 11 кришки може бути виконаним за купорюваної ділянки, відомі вушка-відкривачі, зарахунок відповідного розширення опуклості кіль 15 77638 16 цевого буртика 4 (Фіг.4). дом 23 отвору 13b, забезпечувався певний ефект Крім того, як вже зазначено вище, закривний ущільнення, коли вушко-відкривач 14 повернуте в пристрій 31 може бути вийнятий, за принципом положення закривання. важеля, при натисненні на натискну частину 17 Вище вже зазначалося, що оточуюча поверхня вушка-відкривача, зокрема, якщо на кріпильному 19, відповідно, також може мати подібне покриття язичку 16 сформована частина 35а основи, що для ущільнення та/або утримування закривного круто піднімається, якою натискна частина 17 пристрою на обмежувальному краю отвору 13b. утримується на деякій відстані над пластиною 11 Проте, нижня сторона закривного пристрою кришки, коли закривний пристрій 31 вставлений в 31, яка обернена до пластини 11 кришки, залишаотвір 13b (Фіг.7), і якщо в кришці, з протилежної до ється, переважно, непокритою, аби забезпечити отвору сторони кріпильного штифта 15, сформонайменше можливе тертя, коли вушко-відкривач ване приймальне заглиблення 33, над яким знахоповертається з положення відкривання в полодиться натискна частина 17, коли вушко повернуте ження закривання і назад. в положення закривання (Фіг.8). Як можна побачити з Фігури, пластина 11 криПроміжок 25 для пальця також, переважно, шки згідно з винаходом, і зокрема вушко-відкривач сформований в пластині 11 кришки у формі загли14 згідно з винаходом, можуть бути виготовлені з блення на віддаленій від кріпильного штифта 15 тонкого листового матеріалу, зокрема з металевостороні захватної частини 18, коли вушкого листа, з постійною товщиною стінки, яка профівідкривач 14 повернуте в положення відкривання люється методами деформування, такими, як (Фігури 4 і 7). В результаті, полегшується захвачукомбінація штампування і глибокого витягування, з вання знизу захватної частини 18 кінчиком пальця, метою формування виступів і заглиблень, наприколи захватна частина, яка плоско лежить на плаклад, буртиків і опуклостей, в конфігурації згідно з стині кришки, має бути піднята для виламування винаходом. відкупорюваної ділянки 13а. Якщо в пластині 11 Вушко-відкривач 14 згідно з винаходом викокришки сформоване приймальне заглиблення 33 нується настільки плоским, наскільки це взагалі для закривного пристрою 31, то проміжок 25 для можливо, для того, щоб над вушком-відкривачем пальця може бути сформованим також шляхом 14, усередині бортового обода 2 пластини 11 кривідповідного розширення приймального заглибшки, залишилася достатня кількість вільного прослення 33 (Фіг.4). тору, при цьому борт видається на певну відстань Якщо дивитися знизу, то закривна ділянка 31 над вушком-відкривачем, аби мати можливість на нижній стороні захватної частини 18 може бути складати в штабель посудини, зокрема бляшанки сформована як периферійна опуклість (Фіг.7, ліва з напоями, коли верхня бляшанка входить в кришполовина закривного пристрою 31) або як подібне ку наступної нижчої бляшанки. Щоб мати можлидо плато підняття (Фіг.7, права половина закриввість складання у штабель, бляшанка 10 для напоного пристрою 31). Центральну область заглибїв, яка оснащена кришкою згідно з винаходом, має лення 30 можна виконати також викривленою дотакож, відповідно до Фіг.9, нижній круговий кільцегори у формі дугоподібної опуклості, починаючи подібний фланець 3, зовнішній діаметр якого від кільцевого периферійного заглиблення, так що менший внутрішнього діаметра гофрованого верхнижня сторона закривного пристрою 31, відповіднього бортового обода 2 кришки. Корпус 10 бляно, матиме увігнуту дугоподібну форму. У всіх цих шанки має відповідно більший діаметр, і в області випадках контур нижньої сторони закривного принад нижнім круговим кільцеподібним фланцем 3 строю 31, якщо дивитися збоку, поширюється по утворює похилий кільцевий уступ 40, що ним блясуті паралельно накривному кільцю 32. шанка в штабельованому положенні лежить на Нижня сторона накривного кільця 32 може маверхньому бортовому ободі 2, без того, щоб кільти покриття з піддатливого гумового матеріалу цеподібний фланець 3 відповідної верхньої бляабо, переважно, з пластичного матеріалу (не покашанки 10, який входить у кришку, контактував з заний), щоб при взаємодії з обмежувальним обовушком-відкривачем. 17 Комп’ютерна верстка О. Гапоненко 77638 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
