Індикаторна пломба

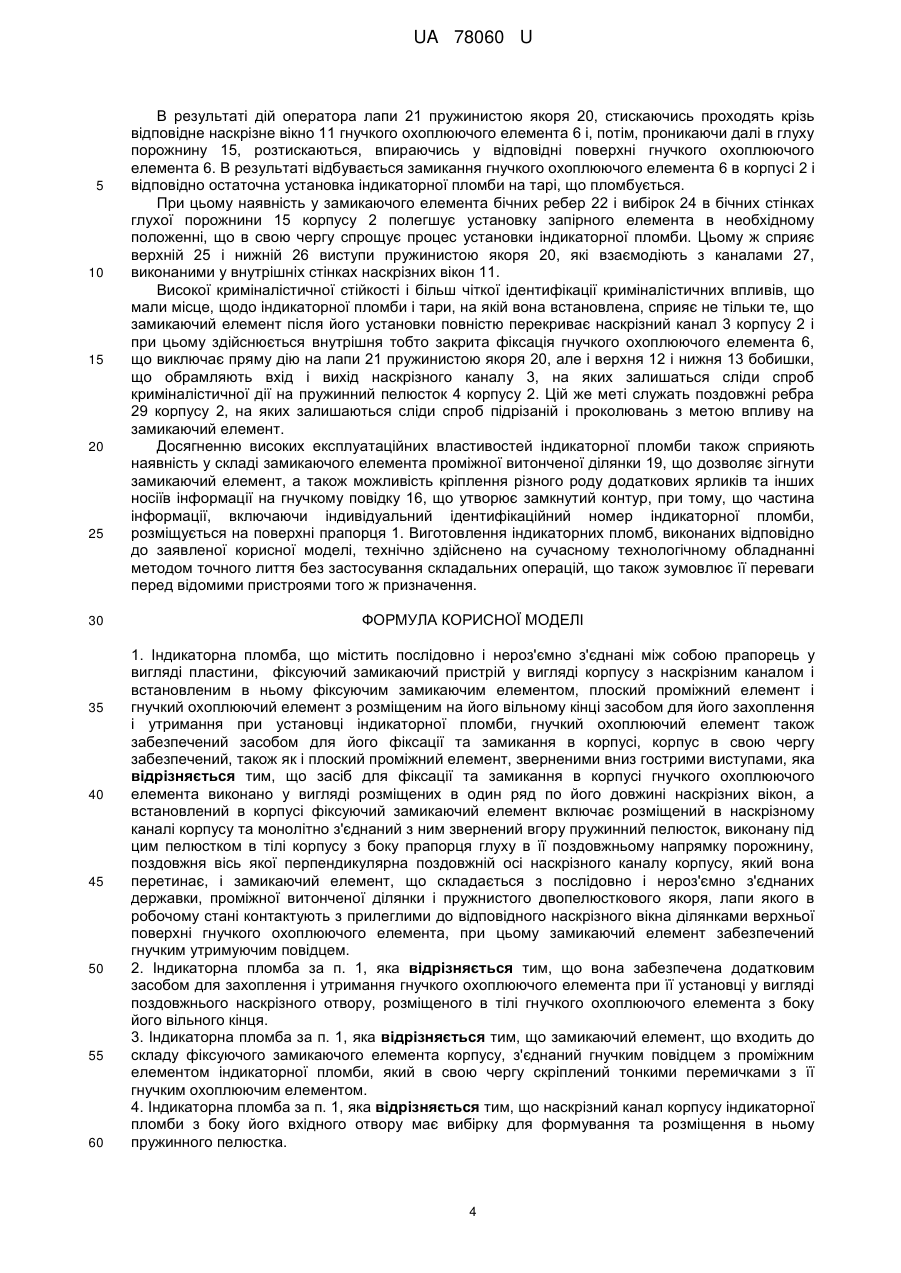

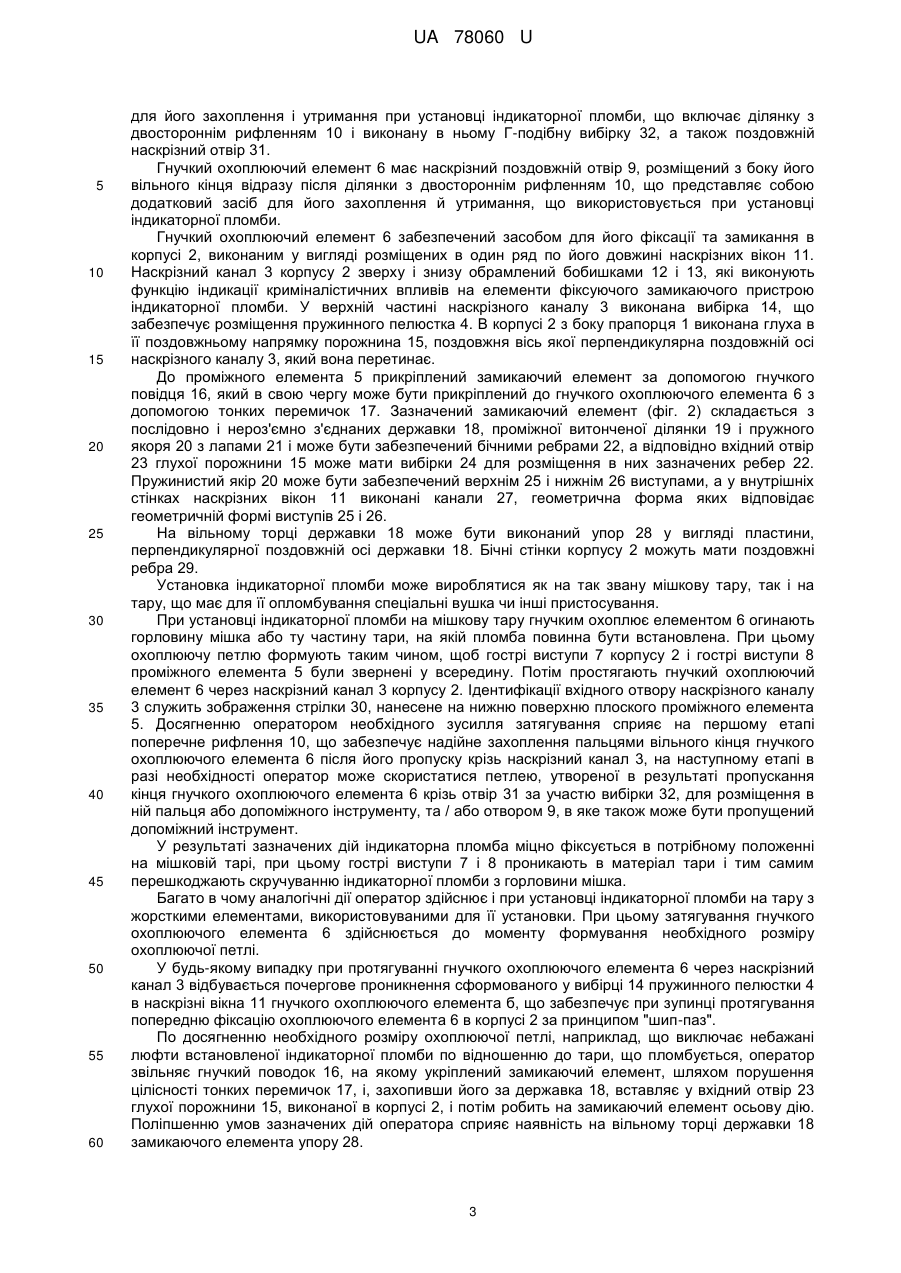

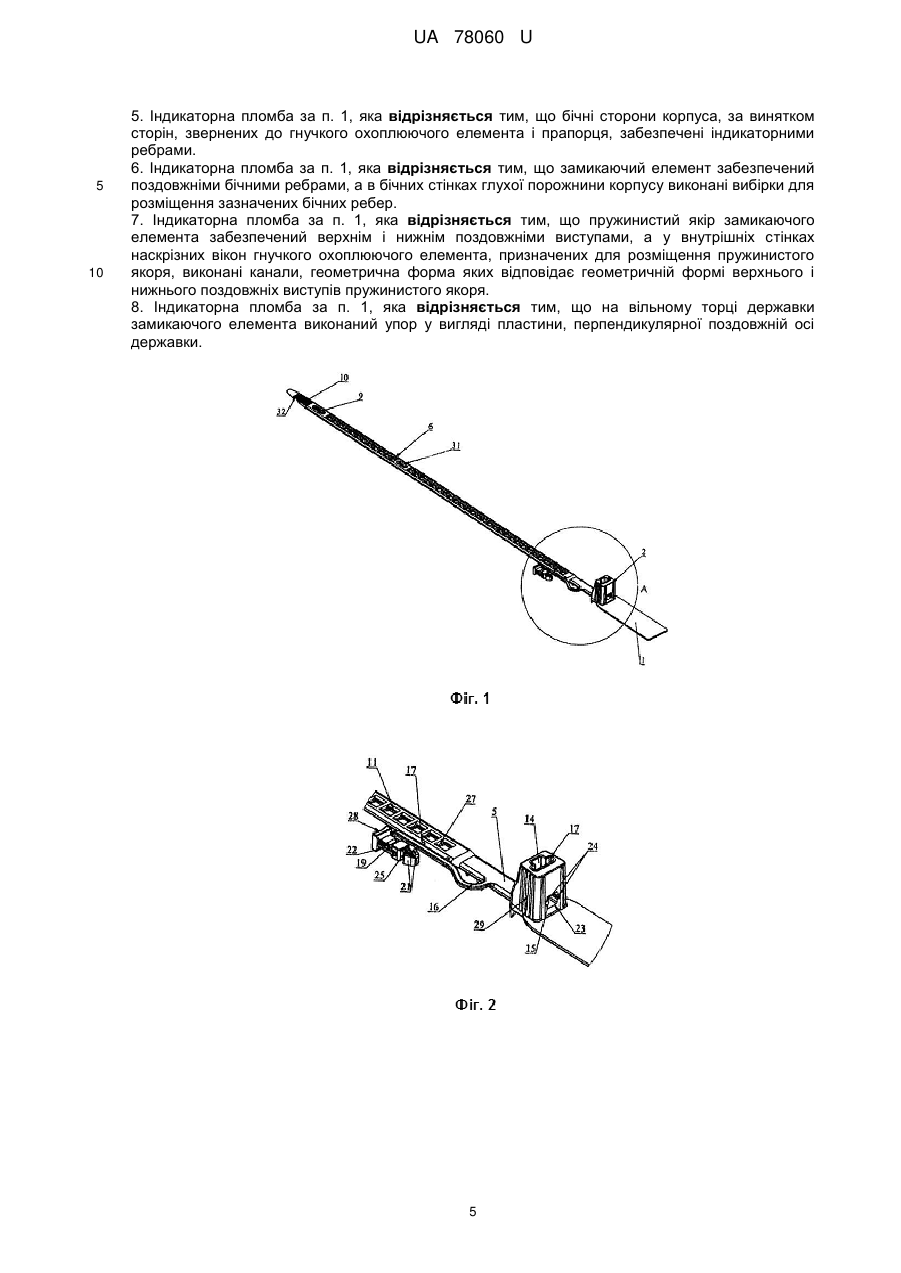

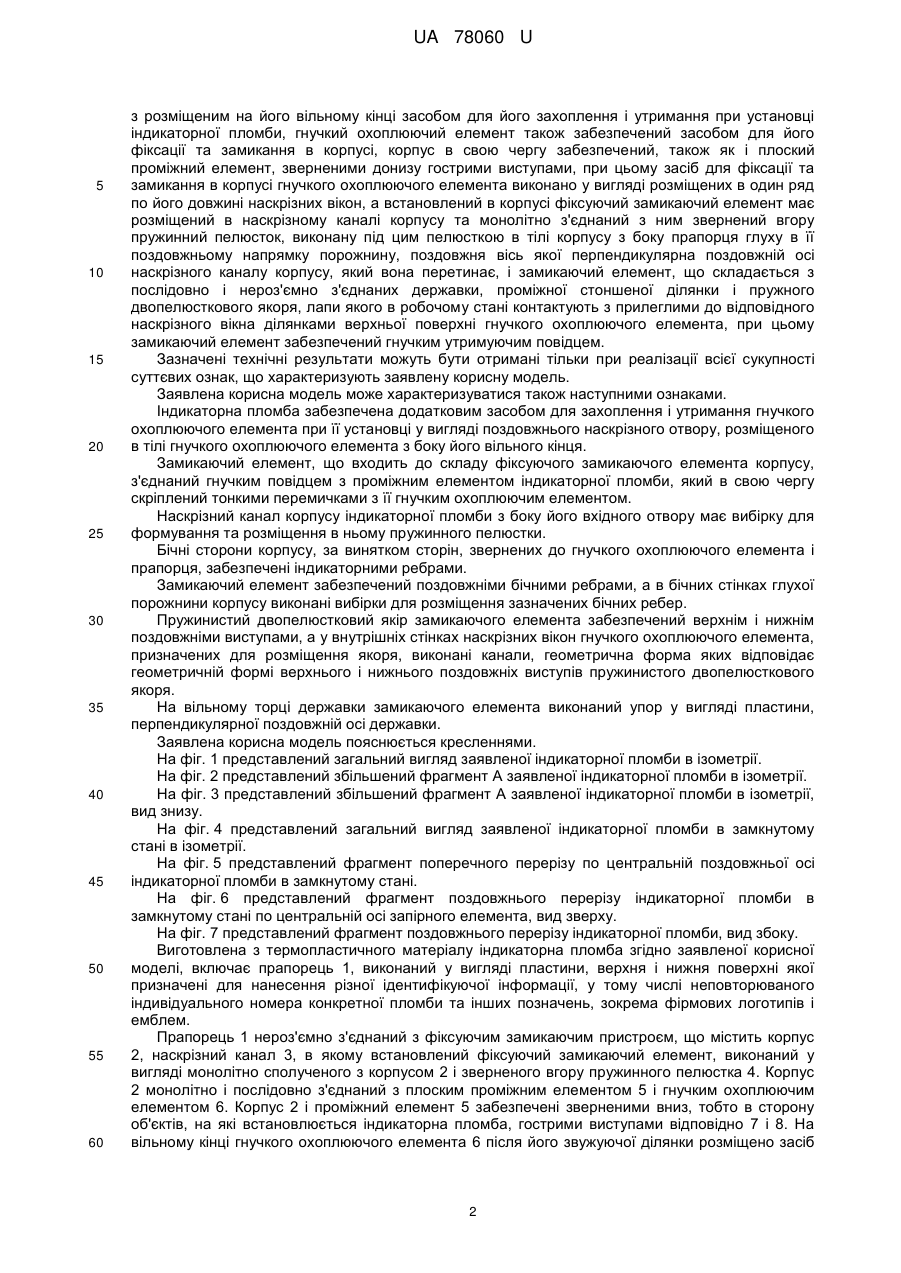

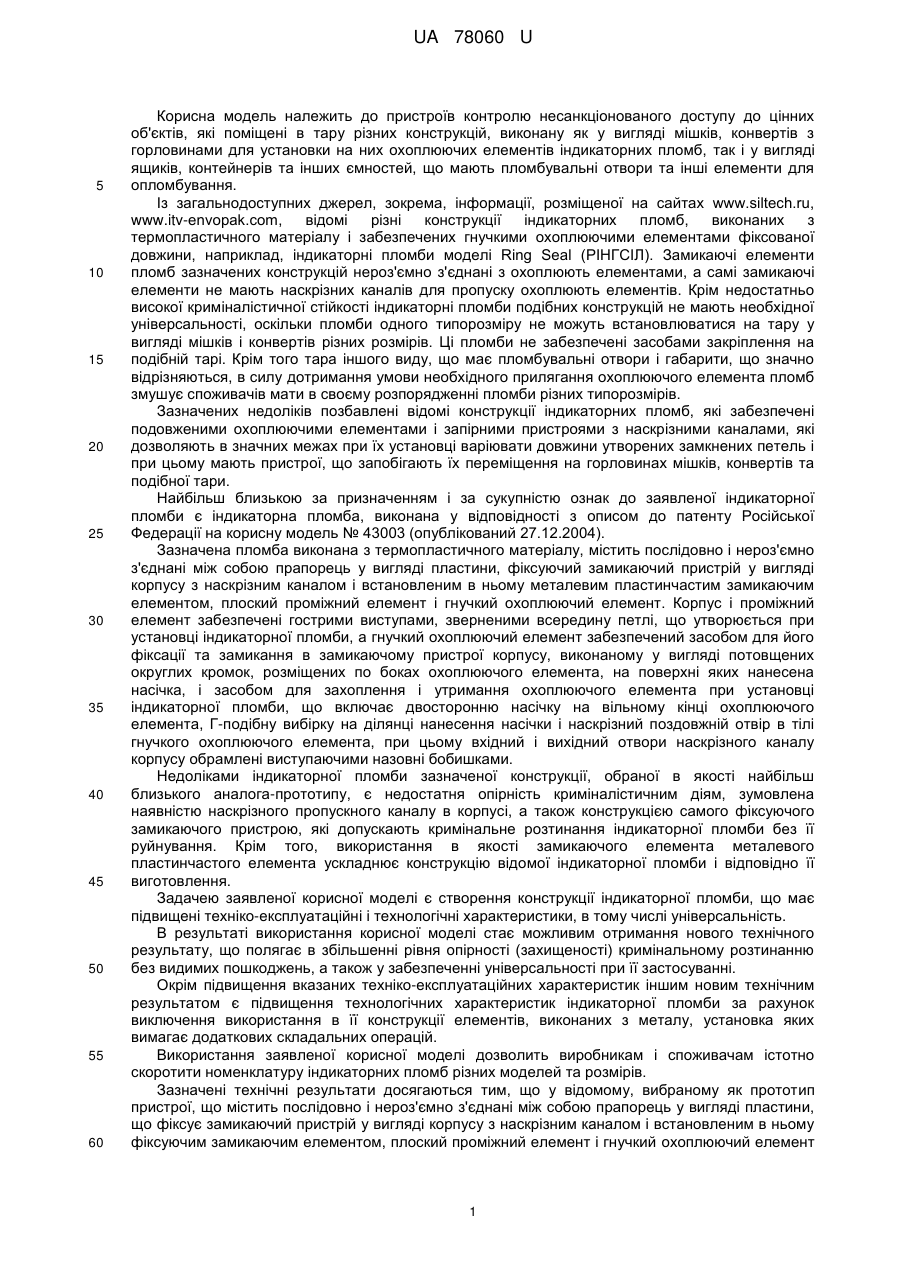

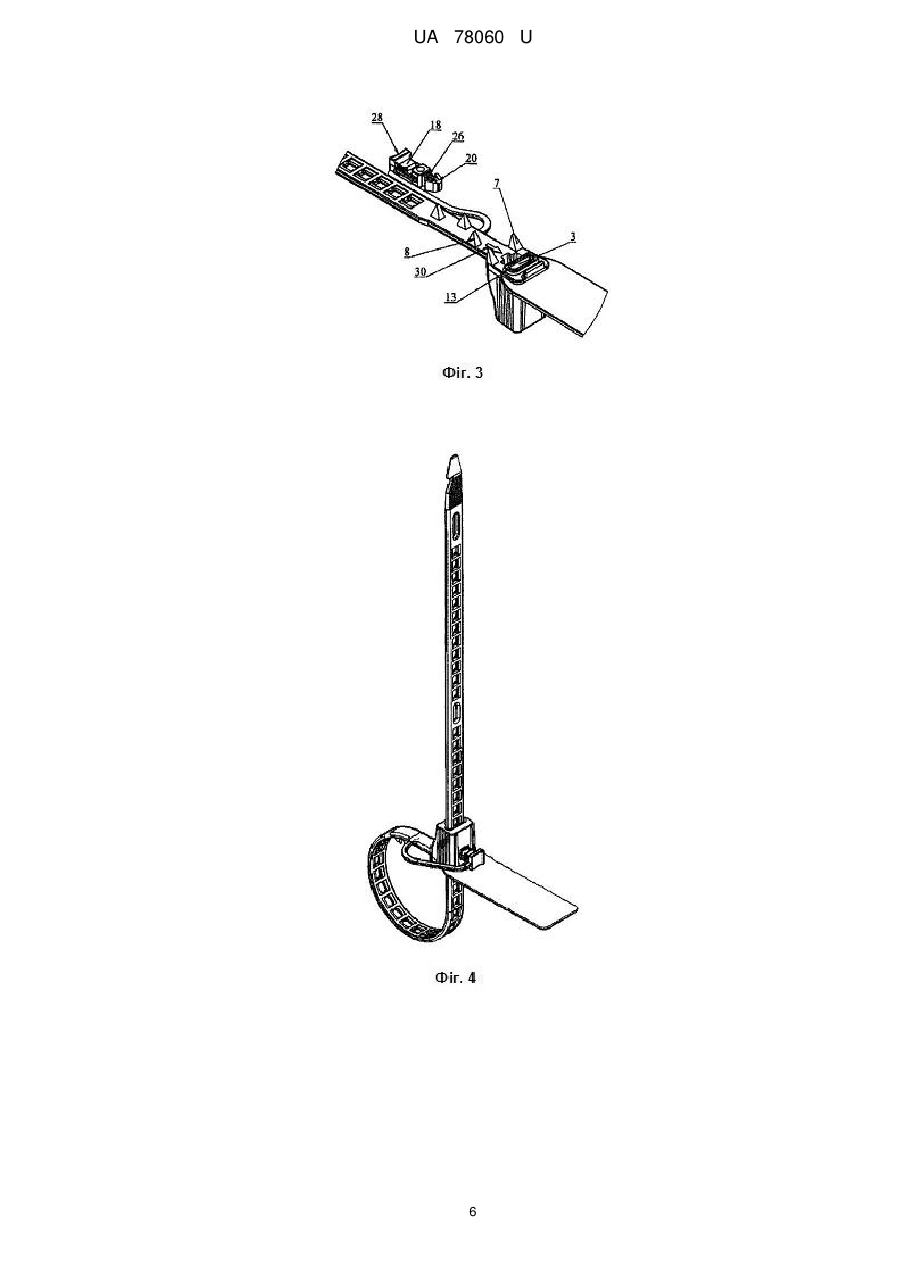

Реферат: Індикаторна пломба містить послідовно і нероз'ємно з'єднані між собою прапорець у вигляді пластини, що фіксуючий замикаючий пристрій у вигляді корпусу з наскрізним каналом і встановленим в ньому фіксуючим замикаючим елементом, плоский проміжний елемент і гнучкий охоплюючий елемент з розміщеним на його вільному кінці засобом для його захоплення і утримання при установці індикаторної пломби, гнучкий охоплюючий елемент також забезпечений засобом для його фіксації та замикання в корпусі, корпус в свою чергу забезпечений, також як і плоский проміжний елемент, зверненими вниз гострими виступами. Засіб для фіксації та замикання в корпусі гнучкого охоплюючого елемента виконано у вигляді розміщених в один ряд по його довжині наскрізних вікон. Встановлений в корпусі фіксуючий замикаючий елемент включає розміщений в наскрізному каналі корпусу та монолітно з'єднаний з ним звернений вгору пружинний пелюсток, виконану під цим пелюстком в тілі корпусу з боку прапорця глуху в її поздовжньому напрямку порожнину, поздовжня вісь якої перпендикулярна поздовжній осі наскрізного каналу корпусу, який вона перетинає, і замикаючий елемент, що складається з послідовно і нероз'ємно з'єднаних державки, проміжної витонченої ділянки і пружнистого двопелюсткового якоря, лапи якого в робочому стані контактують з прилеглими до відповідного наскрізного вікна ділянками верхньої поверхні гнучкого охоплюючого елемента, при цьому замикаючий елемент забезпечений гнучким утримуючим повідцем. UA 78060 U (33) Код держави-учасниці RU UA 78060 U UA 78060 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв контролю несанкціонованого доступу до цінних об'єктів, які поміщені в тару різних конструкцій, виконану як у вигляді мішків, конвертів з горловинами для установки на них охоплюючих елементів індикаторних пломб, так і у вигляді ящиків, контейнерів та інших ємностей, що мають пломбувальні отвори та інші елементи для опломбування. Із загальнодоступних джерел, зокрема, інформації, розміщеної на сайтах www.siltech.ru, www.itv-envopak.com, відомі різні конструкції індикаторних пломб, виконаних з термопластичного матеріалу і забезпечених гнучкими охоплюючими елементами фіксованої довжини, наприклад, індикаторні пломби моделі Ring Seal (РІНГСІЛ). Замикаючі елементи пломб зазначених конструкцій нероз'ємно з'єднані з охоплюють елементами, а самі замикаючі елементи не мають наскрізних каналів для пропуску охоплюють елементів. Крім недостатньо високої криміналістичної стійкості індикаторні пломби подібних конструкцій не мають необхідної універсальності, оскільки пломби одного типорозміру не можуть встановлюватися на тару у вигляді мішків і конвертів різних розмірів. Ці пломби не забезпечені засобами закріплення на подібній тарі. Крім того тара іншого виду, що має пломбувальні отвори і габарити, що значно відрізняються, в силу дотримання умови необхідного прилягання охоплюючого елемента пломб змушує споживачів мати в своєму розпорядженні пломби різних типорозмірів. Зазначених недоліків позбавлені відомі конструкції індикаторних пломб, які забезпечені подовженими охоплюючими елементами і запірними пристроями з наскрізними каналами, які дозволяють в значних межах при їх установці варіювати довжини утворених замкнених петель і при цьому мають пристрої, що запобігають їх переміщення на горловинах мішків, конвертів та подібної тари. Найбільш близькою за призначенням і за сукупністю ознак до заявленої індикаторної пломби є індикаторна пломба, виконана у відповідності з описом до патенту Російської Федерації на корисну модель № 43003 (опублікований 27.12.2004). Зазначена пломба виконана з термопластичного матеріалу, містить послідовно і нероз'ємно з'єднані між собою прапорець у вигляді пластини, фіксуючий замикаючий пристрій у вигляді корпусу з наскрізним каналом і встановленим в ньому металевим пластинчастим замикаючим елементом, плоский проміжний елемент і гнучкий охоплюючий елемент. Корпус і проміжний елемент забезпечені гострими виступами, зверненими всередину петлі, що утворюється при установці індикаторної пломби, а гнучкий охоплюючий елемент забезпечений засобом для його фіксації та замикання в замикаючому пристрої корпусу, виконаному у вигляді потовщених округлих кромок, розміщених по боках охоплюючого елемента, на поверхні яких нанесена насічка, і засобом для захоплення і утримання охоплюючого елемента при установці індикаторної пломби, що включає двосторонню насічку на вільному кінці охоплюючого елемента, Г-подібну вибірку на ділянці нанесення насічки і наскрізний поздовжній отвір в тілі гнучкого охоплюючого елемента, при цьому вхідний і вихідний отвори наскрізного каналу корпусу обрамлені виступаючими назовні бобишками. Недоліками індикаторної пломби зазначеної конструкції, обраної в якості найбільш близького аналога-прототипу, є недостатня опірність криміналістичним діям, зумовлена наявністю наскрізного пропускного каналу в корпусі, а також конструкцією самого фіксуючого замикаючого пристрою, які допускають кримінальне розтинання індикаторної пломби без її руйнування. Крім того, використання в якості замикаючого елемента металевого пластинчастого елемента ускладнює конструкцію відомої індикаторної пломби і відповідно її виготовлення. Задачею заявленої корисної моделі є створення конструкції індикаторної пломби, що має підвищені техніко-експлуатаційні і технологічні характеристики, в тому числі універсальність. В результаті використання корисної моделі стає можливим отримання нового технічного результату, що полягає в збільшенні рівня опірності (захищеності) кримінальному розтинанню без видимих пошкоджень, а також у забезпеченні універсальності при її застосуванні. Окрім підвищення вказаних техніко-експлуатаційних характеристик іншим новим технічним результатом є підвищення технологічних характеристик індикаторної пломби за рахунок виключення використання в її конструкції елементів, виконаних з металу, установка яких вимагає додаткових складальних операцій. Використання заявленої корисної моделі дозволить виробникам і споживачам істотно скоротити номенклатуру індикаторних пломб різних моделей та розмірів. Зазначені технічні результати досягаються тим, що у відомому, вибраному як прототип пристрої, що містить послідовно і нероз'ємно з'єднані між собою прапорець у вигляді пластини, що фіксує замикаючий пристрій у вигляді корпусу з наскрізним каналом і встановленим в ньому фіксуючим замикаючим елементом, плоский проміжний елемент і гнучкий охоплюючий елемент 1 UA 78060 U 5 10 15 20 25 30 35 40 45 50 55 60 з розміщеним на його вільному кінці засобом для його захоплення і утримання при установці індикаторної пломби, гнучкий охоплюючий елемент також забезпечений засобом для його фіксації та замикання в корпусі, корпус в свою чергу забезпечений, також як і плоский проміжний елемент, зверненими донизу гострими виступами, при цьому засіб для фіксації та замикання в корпусі гнучкого охоплюючого елемента виконано у вигляді розміщених в один ряд по його довжині наскрізних вікон, а встановлений в корпусі фіксуючий замикаючий елемент має розміщений в наскрізному каналі корпусу та монолітно з'єднаний з ним звернений вгору пружинний пелюсток, виконану під цим пелюсткою в тілі корпусу з боку прапорця глуху в її поздовжньому напрямку порожнину, поздовжня вісь якої перпендикулярна поздовжній осі наскрізного каналу корпусу, який вона перетинає, і замикаючий елемент, що складається з послідовно і нероз'ємно з'єднаних державки, проміжної стоншеної ділянки і пружного двопелюсткового якоря, лапи якого в робочому стані контактують з прилеглими до відповідного наскрізного вікна ділянками верхньої поверхні гнучкого охоплюючого елемента, при цьому замикаючий елемент забезпечений гнучким утримуючим повідцем. Зазначені технічні результати можуть бути отримані тільки при реалізації всієї сукупності суттєвих ознак, що характеризують заявлену корисну модель. Заявлена корисна модель може характеризуватися також наступними ознаками. Індикаторна пломба забезпечена додатковим засобом для захоплення і утримання гнучкого охоплюючого елемента при її установці у вигляді поздовжнього наскрізного отвору, розміщеного в тілі гнучкого охоплюючого елемента з боку його вільного кінця. Замикаючий елемент, що входить до складу фіксуючого замикаючого елемента корпусу, з'єднаний гнучким повідцем з проміжним елементом індикаторної пломби, який в свою чергу скріплений тонкими перемичками з її гнучким охоплюючим елементом. Наскрізний канал корпусу індикаторної пломби з боку його вхідного отвору має вибірку для формування та розміщення в ньому пружинного пелюстки. Бічні сторони корпусу, за винятком сторін, звернених до гнучкого охоплюючого елемента і прапорця, забезпечені індикаторними ребрами. Замикаючий елемент забезпечений поздовжніми бічними ребрами, а в бічних стінках глухої порожнини корпусу виконані вибірки для розміщення зазначених бічних ребер. Пружинистий двопелюстковий якір замикаючого елемента забезпечений верхнім і нижнім поздовжніми виступами, а у внутрішніх стінках наскрізних вікон гнучкого охоплюючого елемента, призначених для розміщення якоря, виконані канали, геометрична форма яких відповідає геометричній формі верхнього і нижнього поздовжніх виступів пружинистого двопелюсткового якоря. На вільному торці державки замикаючого елемента виконаний упор у вигляді пластини, перпендикулярної поздовжній осі державки. Заявлена корисна модель пояснюється кресленнями. На фіг. 1 представлений загальний вигляд заявленої індикаторної пломби в ізометрії. На фіг. 2 представлений збільшений фрагмент А заявленої індикаторної пломби в ізометрії. На фіг. 3 представлений збільшений фрагмент А заявленої індикаторної пломби в ізометрії, вид знизу. На фіг. 4 представлений загальний вигляд заявленої індикаторної пломби в замкнутому стані в ізометрії. На фіг. 5 представлений фрагмент поперечного перерізу по центральній поздовжньої осі індикаторної пломби в замкнутому стані. На фіг. 6 представлений фрагмент поздовжнього перерізу індикаторної пломби в замкнутому стані по центральній осі запірного елемента, вид зверху. На фіг. 7 представлений фрагмент поздовжнього перерізу індикаторної пломби, вид збоку. Виготовлена з термопластичного матеріалу індикаторна пломба згідно заявленої корисної моделі, включає прапорець 1, виконаний у вигляді пластини, верхня і нижня поверхні якої призначені для нанесення різної ідентифікуючої інформації, у тому числі неповторюваного індивідуального номера конкретної пломби та інших позначень, зокрема фірмових логотипів і емблем. Прапорець 1 нероз'ємно з'єднаний з фіксуючим замикаючим пристроєм, що містить корпус 2, наскрізний канал 3, в якому встановлений фіксуючий замикаючий елемент, виконаний у вигляді монолітно сполученого з корпусом 2 і зверненого вгору пружинного пелюстка 4. Корпус 2 монолітно і послідовно з'єднаний з плоским проміжним елементом 5 і гнучким охоплюючим елементом 6. Корпус 2 і проміжний елемент 5 забезпечені зверненими вниз, тобто в сторону об'єктів, на які встановлюється індикаторна пломба, гострими виступами відповідно 7 і 8. На вільному кінці гнучкого охоплюючого елемента 6 після його звужуючої ділянки розміщено засіб 2 UA 78060 U 5 10 15 20 25 30 35 40 45 50 55 60 для його захоплення і утримання при установці індикаторної пломби, що включає ділянку з двостороннім рифленням 10 і виконану в ньому Г-подібну вибірку 32, а також поздовжній наскрізний отвір 31. Гнучкий охоплюючий елемент 6 має наскрізний поздовжній отвір 9, розміщений з боку його вільного кінця відразу після ділянки з двостороннім рифленням 10, що представляє собою додатковий засіб для його захоплення й утримання, що використовується при установці індикаторної пломби. Гнучкий охоплюючий елемент 6 забезпечений засобом для його фіксації та замикання в корпусі 2, виконаним у вигляді розміщених в один ряд по його довжині наскрізних вікон 11. Наскрізний канал 3 корпусу 2 зверху і знизу обрамлений бобишками 12 і 13, які виконують функцію індикації криміналістичних впливів на елементи фіксуючого замикаючого пристрою індикаторної пломби. У верхній частині наскрізного каналу 3 виконана вибірка 14, що забезпечує розміщення пружинного пелюстка 4. В корпусі 2 з боку прапорця 1 виконана глуха в її поздовжньому напрямку порожнина 15, поздовжня вісь якої перпендикулярна поздовжній осі наскрізного каналу 3, який вона перетинає. До проміжного елемента 5 прикріплений замикаючий елемент за допомогою гнучкого повідця 16, який в свою чергу може бути прикріплений до гнучкого охоплюючого елемента 6 з допомогою тонких перемичок 17. Зазначений замикаючий елемент (фіг. 2) складається з послідовно і нероз'ємно з'єднаних державки 18, проміжної витонченої ділянки 19 і пружного якоря 20 з лапами 21 і може бути забезпечений бічними ребрами 22, а відповідно вхідний отвір 23 глухої порожнини 15 може мати вибірки 24 для розміщення в них зазначених ребер 22. Пружинистий якір 20 може бути забезпечений верхнім 25 і нижнім 26 виступами, а у внутрішніх стінках наскрізних вікон 11 виконані канали 27, геометрична форма яких відповідає геометричній формі виступів 25 і 26. На вільному торці державки 18 може бути виконаний упор 28 у вигляді пластини, перпендикулярної поздовжній осі державки 18. Бічні стінки корпусу 2 можуть мати поздовжні ребра 29. Установка індикаторної пломби може вироблятися як на так звану мішкову тару, так і на тару, що має для її опломбування спеціальні вушка чи інші пристосування. При установці індикаторної пломби намішкову тару гнучким охоплює елементом 6 огинають горловину мішка або ту частину тари, на якій пломба повинна бути встановлена. При цьому охоплюючу петлю формують таким чином, щоб гострі виступи 7 корпусу 2 і гострі виступи 8 проміжного елемента 5 були звернені у всередину. Потім простягають гнучкий охоплюючий елемент 6 через наскрізний канал 3 корпусу 2. Ідентифікації вхідного отвору наскрізного каналу 3 служить зображення стрілки 30, нанесене на нижню поверхню плоского проміжного елемента 5. Досягненню оператором необхідного зусилля затягування сприяє на першому етапі поперечне рифлення 10, що забезпечує надійне захоплення пальцями вільного кінця гнучкого охоплюючого елемента 6 після його пропуску крізь наскрізний канал 3, на наступному етапі в разі необхідності оператор може скористатися петлею, утвореної в результаті пропускання кінця гнучкого охоплюючого елемента 6 крізь отвір 31 за участю вибірки 32, для розміщення в ній пальця або допоміжного інструменту, та / або отвором 9, в яке також може бути пропущений допоміжний інструмент. У результаті зазначених дій індикаторна пломба міцно фіксується в потрібному положенні на мішковій тарі, при цьому гострі виступи 7 і 8 проникають в матеріал тари і тим самим перешкоджають скручуванню індикаторної пломби з горловини мішка. Багато в чому аналогічні дії оператор здійснює і при установці індикаторної пломби на тару з жорсткими елементами, використовуваними для її установки. При цьому затягування гнучкого охоплюючого елемента 6 здійснюється до моменту формування необхідного розміру охоплюючої петлі. У будь-якому випадку при протягуванні гнучкого охоплюючого елемента 6 через наскрізний канал 3 відбувається почергове проникнення сформованого у вибірці 14 пружинного пелюстки 4 в наскрізні вікна 11 гнучкого охоплюючого елемента б, що забезпечує при зупинці протягування попередню фіксацію охоплюючого елемента 6 в корпусі 2 за принципом "шип-паз". По досягненню необхідного розміру охоплюючої петлі, наприклад, що виключає небажані люфти встановленої індикаторної пломби по відношенню до тари, що пломбується, оператор звільняє гнучкий поводок 16, на якому укріплений замикаючий елемент, шляхом порушення цілісності тонких перемичок 17, і, захопивши його за державка 18, вставляє у вхідний отвір 23 глухої порожнини 15, виконаної в корпусі 2, і потім робить на замикаючий елемент осьову дію. Поліпшенню умов зазначених дій оператора сприяє наявність на вільному торці державки 18 замикаючого елемента упору 28. 3 UA 78060 U 5 10 15 20 25 30 35 40 45 50 55 60 В результаті дій оператора лапи 21 пружинистою якоря 20, стискаючись проходять крізь відповідне наскрізне вікно 11 гнучкого охоплюючого елемента 6 і, потім, проникаючи далі в глуху порожнину 15, розтискаються, впираючись у відповідні поверхні гнучкого охоплюючого елемента 6. В результаті відбувається замикання гнучкого охоплюючого елемента 6 в корпусі 2 і відповідно остаточна установка індикаторної пломби на тарі, що пломбується. При цьому наявність у замикаючого елемента бічних ребер 22 і вибірок 24 в бічних стінках глухої порожнини 15 корпусу 2 полегшує установку запірного елемента в необхідному положенні, що в свою чергу спрощує процес установки індикаторної пломби. Цьому ж сприяє верхній 25 і нижній 26 виступи пружинистою якоря 20, які взаємодіють з каналами 27, виконаними у внутрішніх стінках наскрізних вікон 11. Високої криміналістичної стійкості і більш чіткої ідентифікації криміналістичних впливів, що мали місце, щодо індикаторної пломби і тари, на якій вона встановлена, сприяє не тільки те, що замикаючий елемент після його установки повністю перекриває наскрізний канал 3 корпусу 2 і при цьому здійснюється внутрішня тобто закрита фіксація гнучкого охоплюючого елемента 6, що виключає пряму дію на лапи 21 пружинистою якоря 20, але і верхня 12 і нижня 13 бобишки, що обрамляють вхід і вихід наскрізного каналу 3, на яких залишаться сліди спроб криміналістичної дії на пружинний пелюсток 4 корпусу 2. Цій же меті служать поздовжні ребра 29 корпусу 2, на яких залишаються сліди спроб підрізаній і проколювань з метою впливу на замикаючий елемент. Досягненню високих експлуатаційних властивостей індикаторної пломби також сприяють наявність у складі замикаючого елемента проміжної витонченої ділянки 19, що дозволяє зігнути замикаючий елемент, а також можливість кріплення різного роду додаткових ярликів та інших носіїв інформації на гнучкому повідку 16, що утворює замкнутий контур, при тому, що частина інформації, включаючи індивідуальний ідентифікаційний номер індикаторної пломби, розміщується на поверхні прапорця 1. Виготовлення індикаторних пломб, виконаних відповідно до заявленої корисної моделі, технічно здійснено на сучасному технологічному обладнанні методом точного лиття без застосування складальних операцій, що також зумовлює її переваги перед відомими пристроями того ж призначення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Індикаторна пломба, що містить послідовно і нероз'ємно з'єднані між собою прапорець у вигляді пластини, фіксуючий замикаючий пристрій у вигляді корпусу з наскрізним каналом і встановленим в ньому фіксуючим замикаючим елементом, плоский проміжний елемент і гнучкий охоплюючий елемент з розміщеним на його вільному кінці засобом для його захоплення і утримання при установці індикаторної пломби, гнучкий охоплюючий елемент також забезпечений засобом для його фіксації та замикання в корпусі, корпус в свою чергу забезпечений, також як і плоский проміжний елемент, зверненими вниз гострими виступами, яка відрізняється тим, що засіб для фіксації та замикання в корпусі гнучкого охоплюючого елемента виконано у вигляді розміщених в один ряд по його довжині наскрізних вікон, а встановлений в корпусі фіксуючий замикаючий елемент включає розміщений в наскрізному каналі корпусу та монолітно з'єднаний з ним звернений вгору пружинний пелюсток, виконану під цим пелюстком в тілі корпусу з боку прапорця глуху в її поздовжньому напрямку порожнину, поздовжня вісь якої перпендикулярна поздовжній осі наскрізного каналу корпусу, який вона перетинає, і замикаючий елемент, що складається з послідовно і нероз'ємно з'єднаних державки, проміжної витонченої ділянки і пружнистого двопелюсткового якоря, лапи якого в робочому стані контактують з прилеглими до відповідного наскрізного вікна ділянками верхньої поверхні гнучкого охоплюючого елемента, при цьому замикаючий елемент забезпечений гнучким утримуючим повідцем. 2. Індикаторна пломба за п. 1, яка відрізняється тим, що вона забезпечена додатковим засобом для захоплення і утримання гнучкого охоплюючого елемента при її установці у вигляді поздовжнього наскрізного отвору, розміщеного в тілі гнучкого охоплюючого елемента з боку його вільного кінця. 3. Індикаторна пломба за п. 1, яка відрізняється тим, що замикаючий елемент, що входить до складу фіксуючого замикаючого елемента корпусу, з'єднаний гнучким повідцем з проміжним елементом індикаторної пломби, який в свою чергу скріплений тонкими перемичками з її гнучким охоплюючим елементом. 4. Індикаторна пломба за п. 1, яка відрізняється тим, що наскрізний канал корпусу індикаторної пломби з боку його вхідного отвору має вибірку для формування та розміщення в ньому пружинного пелюстка. 4 UA 78060 U 5 10 5. Індикаторна пломба за п. 1, яка відрізняється тим, що бічні сторони корпуса, за винятком сторін, звернених до гнучкого охоплюючого елемента і прапорця, забезпечені індикаторними ребрами. 6. Індикаторна пломба за п. 1, яка відрізняється тим, що замикаючий елемент забезпечений поздовжніми бічними ребрами, а в бічних стінках глухої порожнини корпусу виконані вибірки для розміщення зазначених бічних ребер. 7. Індикаторна пломба за п. 1, яка відрізняється тим, що пружинистий якір замикаючого елемента забезпечений верхнім і нижнім поздовжніми виступами, а у внутрішніх стінках наскрізних вікон гнучкого охоплюючого елемента, призначених для розміщення пружинистого якоря, виконані канали, геометрична форма яких відповідає геометричній формі верхнього і нижнього поздовжніх виступів пружинистого якоря. 8. Індикаторна пломба за п. 1, яка відрізняється тим, що на вільному торці державки замикаючого елемента виконаний упор у вигляді пластини, перпендикулярної поздовжній осі державки. 5 UA 78060 U 6 UA 78060 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
