Попередньо зібраний аерозольний виконавчий механізм (варіанти), спосіб прямого встановлення аерозольного виконавчого механізму та розпилювальна кнопка для використання у виконавчому механізмі

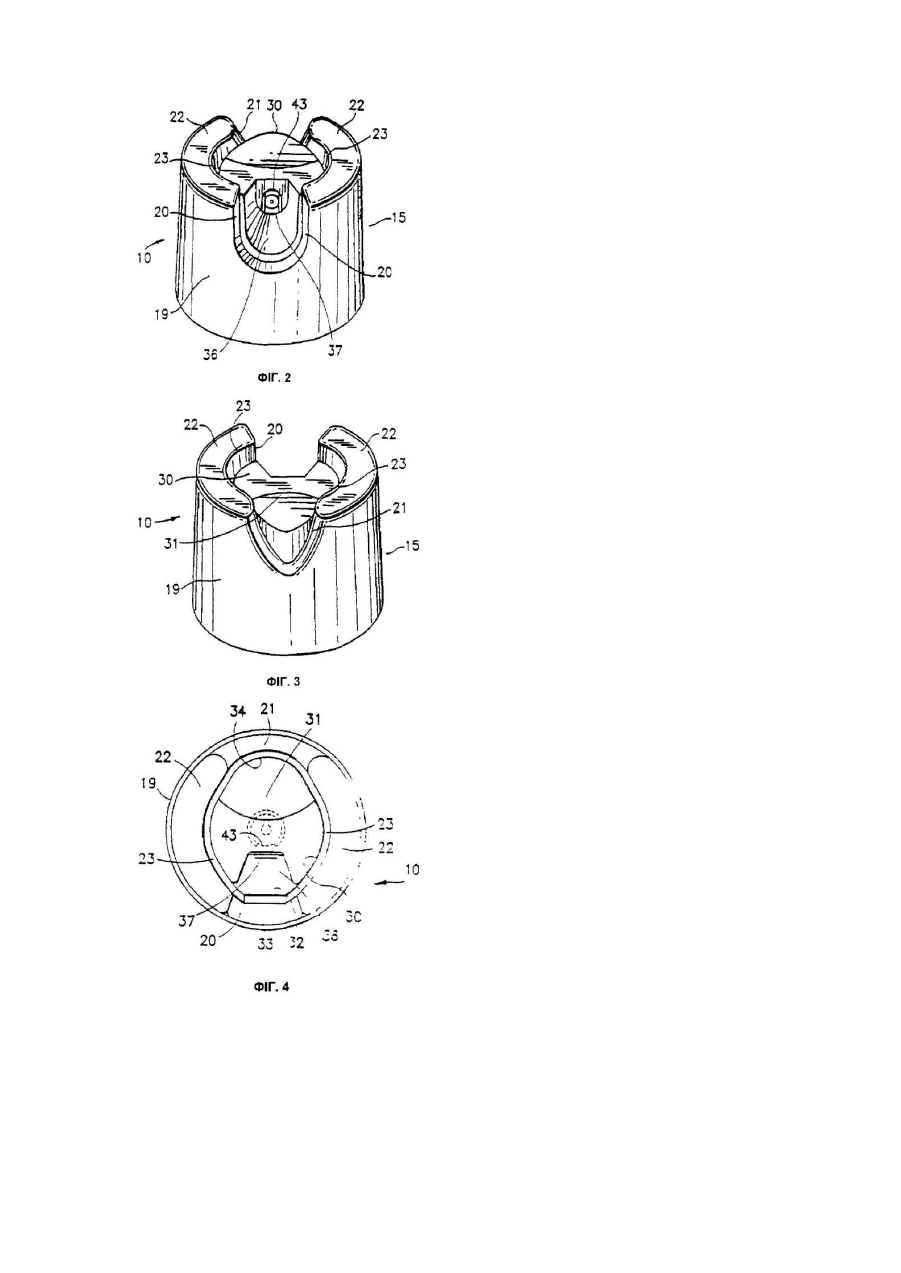

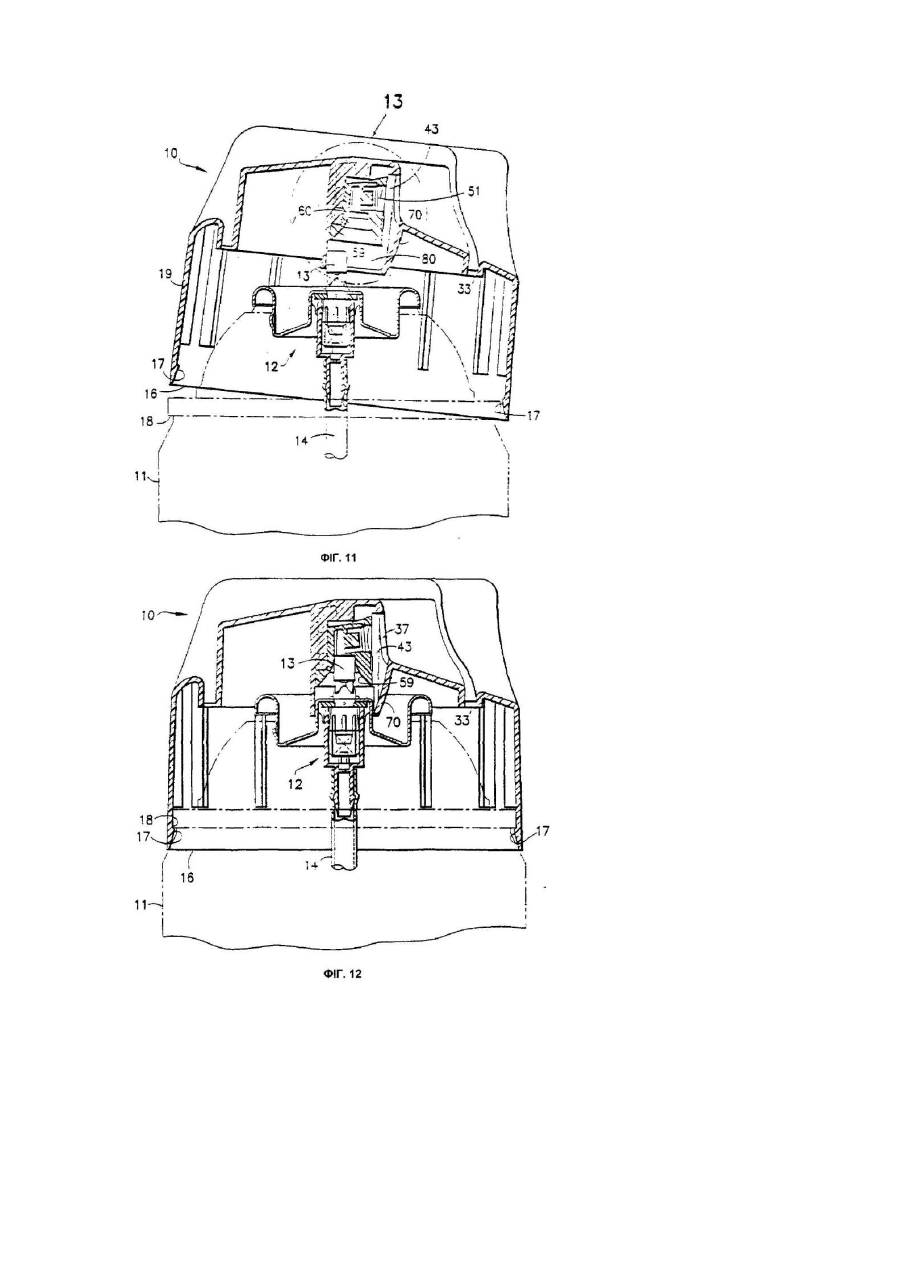

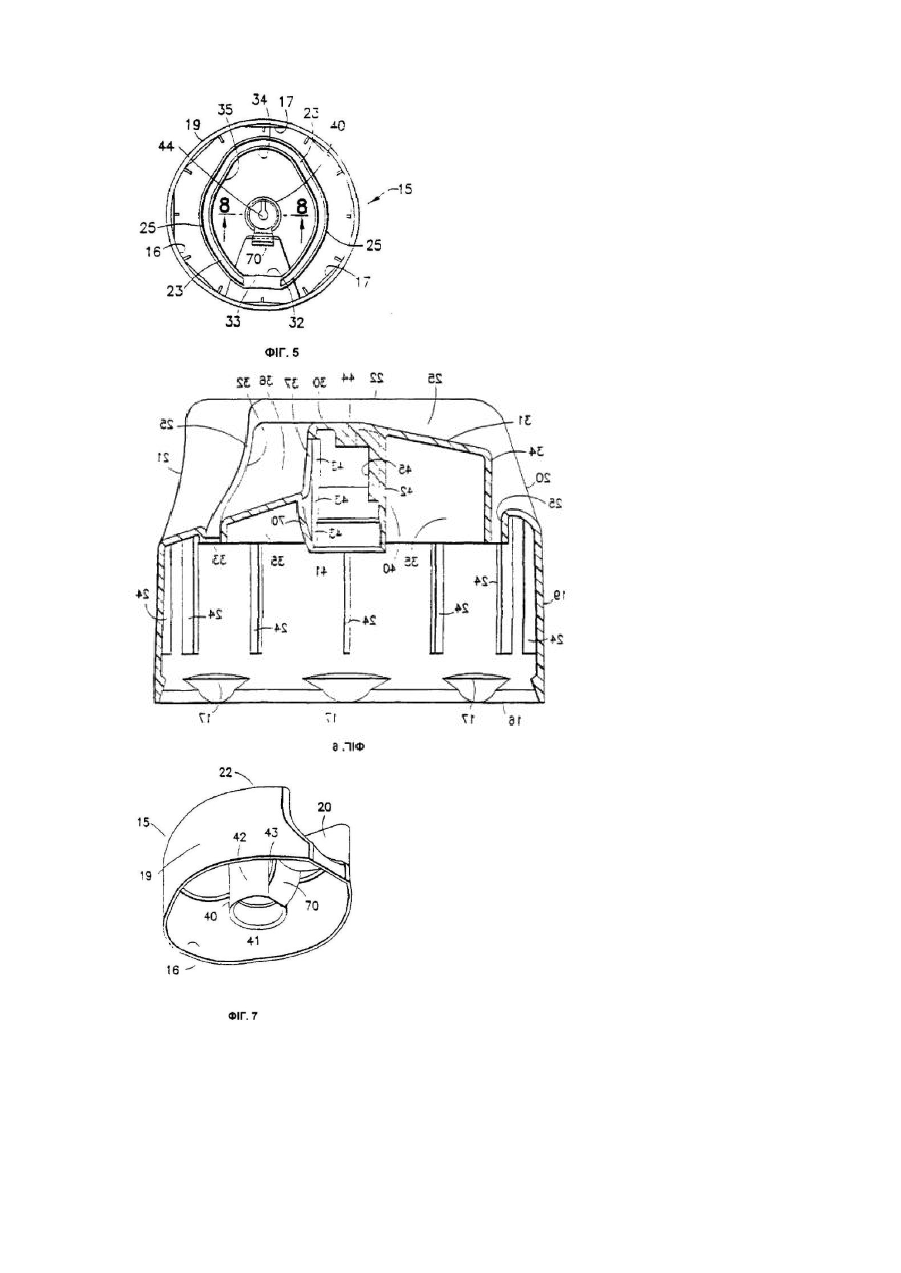

Даний винахід стосується вдосконаленого заздалегідь зібраного вузла пускача аерозольного балончика такого типу, який містить окрему дискретну розпилювальну кнопку для використання з контейнером із продуктом, нагорі якого встановлений аерозольний клапан зі стержнем клапана, що виходить з нього вгору. Конкретніше, даний винахід стосується вдосконаленого заздалегідь зібраного вузла пускача аерозольного балончика, спеціально пристосованого для прямого встановлення вузла пускача на контейнер Із продуктом. Крім того, вдосконалений блок пристосований для запобігання небажаного приведення в дію стержня аерозольного клапана для роздавання продукту протягом установлення блоку на контейнер із продуктом. Відомі вузли пускача аерозольного балончика такого типу, що використовують окрему дискретну розпилювальну кнопку, в яких такі кнопки з різними структурами / характеристиками розпилення для різних аерозольних продуктів можуть використовуватися з однією конструкцією пускача. Виробнича ефективність однієї конструкції пускача для множини конструкцій кнопок є очевидною. Кнопка звичайно розміщується в гнізді для встановлення кнопки, яке залежить від важеля пускача, шарнірно прикріпленого до корпусу або ковпачка аерозольного пускача. Кнопка може спочатку встановлюватися на стержні аерозольного клапана, після чого на встановлену кнопку надівається пускач, щоб розмістити кнопку в гнізді й установити пускач на контейнер із продуктом. Також відомо, що бажано заздалегідь установити дискретну розпилювальну кнопку в гніздо для встановлення кнопки, яке залежить від важеля пускача, після чого заздалегідь зібраний вузол пускача з кнопкою встановлюється на аерозольний контейнер із продуктом. Виробник пускача і кнопки може виконувати попереднє складання перед відправленням заздалегідь зібраного вузла пускача компанії-наповнювачу продукту, яка потім може застосовувати і встановлювати отриманий заздалегідь зібраний пускач в один етап. На противагу цьому, якщо кнопка і пускач відправляються компанії-наповнювачу незібраними, компаніянаповнювач у цьому випадку повинна на першому етапі встановити кнопку на стержень аерозольного клапана, після чого на другому етапі повинна надіти пускач на встановлену кнопку і завершити операцію встановлення. Компанії-наповнювачі продуктів звичайно мають закупорювальні машини для ковпачків, відомі як машини для прямого встановлення ковпачків, які уже багато років звичайно застосовуються для встановлення ковпачків на аерозольних контейнерах. Загальний приклад такої закупорювальної машини показаний у [Патенті США №3,872,651, виданому 25 березня 1975р. компанії Kartridg Pak Co]. У таких машинах для прямого встановлення ковпачки для аерозольних контейнерів різних форм опускаються по похилому конвеєру і встановлюються на контейнери з продуктом, які також рухаються по конвеєру по суті з такою самою швидкістю, як і ковпачки. Після цього ковпачки насаджуються вниз для закріплення на контейнері. Дотепер, однак, було неможливо послідовно встановлювати вищезгадані заздалегідь зібрані аерозольні пускачі на контейнери з продуктом у машині прямого встановлення. Це викликано недоліками конструкції заздалегідь зібраних аерозольних пускачів і, відповідно, компанія-наповнювач, яка бажає використовувати такі заздалегідь зібрані аерозольні пускачі, повинна була б купувати більш спеціалізовані й дорогі види закупорювальних машин для ковпачків, а не використовувати машини для прямого встановлення ковпачків, які вже є на заводі компанії-наповнювача. Діючим машинам для прямого встановлення ковпачків звичайно властива значна вібрація. У заздалегідь зібраних аерозольних пускачах відомого рівня техніки вищеописаного типу, в яких дискретна розпилювальна кнопка встановлюється в гнізді для встановлення кнопки, яке залежить від осьового важеля пускача, такі гнізда звичайно не мають достатньо ввідного простору під низом кнопки для стержня клапана, що призводить до вискакування або вібраційного зсуву стержня клапана з гнізда в процесі прямого встановлення; і/або гніздо має конструктивні перешкоди та/чи непередбачені отвори для захоплення стержня клапана, так що при прямому встановленні може відбуватися вискакування або зсув стержня клапана; і/або сама розпилювальна кнопка має конструктивні перешкоди та/чи непередбачені отвори для захоплення стержня клапана на нижньому кінці кнопки, крім передбаченого отвору стержня клапана, і/або неадекватний профіль введенняв призначений отвір стержня клапана, так що при прямому встановленні може відбуватися вискакування або вібраційний зсув стержня клапана з конструкції кнопки, або розбіжність осей стержня клапана і кнопки. Крім того, гніздо для встановлення кнопки, яке залежить від важеля пускача, звичайно має розпилювальний проріз у своїй стінці, який тягнеться до нижнього кінця гнізда, і цей проріз також забезпечує шля х для вискакування стержня клапана з нижнього кінця гнізда при прямому встановленні вузла пускача. Варто розуміти, що навіть кілька моментів неправильного встановлення таких заздалегідь зібраних аерозольних пускачів у процесі прямого встановлення можуть завдавати значної шкоди ефективності роботи компанії-наповнювача. Для прямого встановлення заздалегідь зібраних блоків пускача також бажано, щоб у процесі встановлення не відбувалося непередбачене приведення в дію аерозольного клапана для роздавання продукту. Констр укції кнопок відомого рівня техніки звичайно мають герметизуючі гнізда стержня клапана, які мають надмірну глибину, через що проходження стержня клапана в герметизуюче гніздо стержня може спричиняти таке небажане приведення в дію аерозольного клапана для роздавання продукту, якщо не вжито інших заходів, щоб стержень не стикався з кнопкою в процесі встановлення. Даний винахід забезпечує вузол пускача для використання з аерозольним контейнером із продуктом, нагорі якого встановлений аерозольний клапан зі стержнем клапана, що виходить з нього вгору. Цей вузол спеціально пристосований для використання з обладнанням для прямого встановлення, але він, природно, може використовуватися з іншими типами встановлення обладнання, якщо це бажано в конкретному випадку. Вузол має корпус пускача з відкритим низом для встановлення на заповнений аерозольний контейнер із продуктом, і верх корпусу з отвором, у якому розміщується деталь важеля пускача, перший кінець якої прикріплений до корпусу, а другий кінець вільно рухається. Гніздо для встановлення кнопки залежить від важеля і має відкритий низ. Дискретна розпилювальна кнопка заздалегідь встановлюється і закріплюється в гнізді для встановлення кнопки, причому зовнішня бічна стінка і нижній кінець кнопки після попереднього складання розташовуються на значній відстані над відкритим низом гнізда для встановлення кнопки. Дискретна кнопка також має внутрішній прохід, що тягнеться вгору, із широким уведенням, який починається в нижньому кінці кнопки безпосередньо поруч з зовнішньою бічною стінкою кнопки і звужується догори, і закінчується в герметизуючому гнізді стержня клапана. Нижній кінець кнопки, відповідно, відрізняється відсутністю перешкоджаючої конструкції і непередбачених отворів для захоплення стержня клапана, які могли б спричинити вискакування або зсув клапана при прямому встановленні вузла пускача. Вільна від перешкод ввідна відстань від низу гнізда для встановлення кнопки до низу заздалегідь зібраної кнопки спочатку захоплює й утримує стержень клапана внизу гнізда, у той час як пускач надівається на контейнер у процесі прямого встановлення, а після цього стержень клапана проходить вгору по гладкому ввідному профілю внутрішнього проходу кнопки, що звужується догори, до гнізда для стержня при завершенні прямого встановлення. Гніздо для встановлення кнопки даного винаходу має проріз бічної стінки, який може тягтися до низу гнізда для легкості пресування, через який проходить струмінь з розпилювальної кнопки (а також через суміщений отвір у бічній стінці корпусу) після приведення в дію аерозольного клапана. Випускний отвір кнопки сполучений із прорізом відповідним шпунтовим з'єднанням між кнопкою і внутрішньою бічною стінкою гнізда, і посадка з натягом створюється шпунтовим з'єднанням для фрикційного утримання кнопки в гнізді. Якщо проріз тягнеться до низу гнізда, зовні гнізда поруч із прорізом у нижньому кінці гнізда робиться заслінка, таким чином гарантуючи, що стержень клапана, який потрапив у нижній кінець гнізда нижче кнопки в процесі встановлення, до входу в кнопку не зможе негайно вискочити з гнізда через проріз, що призведе до невдалого встановлення. Щоб гарантувати, що непередбачене приведення в дію роздавання продукту вузлом пускача аерозольного балончика не відбудеться в процесі встановлення, герметизуюче гніздо стержня нагорі внутрішнього проходу кнопки, що звужується, має невелику глибину, щоб проникнення стержня клапана в гніздо не привело в дію стержень клапана для роздавання продукту. Крім того, шарнірне з'єднання пускового важеля з корпусом розроблено достатньо тонким і гнучким, щоб сила, необхідна для підіймання важеля пускача вгору в процесі встановлення була меншою за силу, необхідну для натискання стержня клапана вниз у позицію для роздавання продукту. Відповідно, якщо стержень клапана має надмірний розмір висоти через допуски стержня / контейнера, верх стержня клапана, який діє через герметизуюче стержень гніздо кнопки, просто підніме важіль пускача трохи нагору, а не спричинить небажане приведення в дію стержня клапана для роздавання продукту в процесі встановлення. Аерозольні розпилювальні кнопки звичайно пресуються і з відомих причин, які стосуються необхідності розсіювання тепла в процесі пресування, такі кнопки мають порожнисті проходи, які звичайно тягнуться вгору від низу кнопки для розсіювання тепла. Вдосконалена кнопка даного винаходу має нижній внутрішній прохід для стержня, що звужується догори, який тягнеться від місця, розташованого безпосередньо поруч із зовнішньою стінкою кнопки, і, відповідно, внутрішні канали для розсіювання тепла розміщені на значній відстані вниз у кнопці від її вер ха. Вдосконалений заздалегідь зібраний вузол пускача аерозольного балончика даного винаходу усуває вищевідзначені недоліки в конструкції заздалегідь зібраних пускачів попереднього рівня техніки, і, як відзначено, спеціально пристосований для прямого встановлення на аерозольні контейнери з продуктом. Інші особливості й переваги даного винаходу будуть очевидні з подальшого опису, графічни х матеріалів і формули винаходу. Короткий опис графічних матеріалів Фіг.1 - вигляд спереду в вертикальному перерізі заздалегідь зібраного вузла пускача аерозольного балончика даного винаходу, встановленого на аерозольний контейнер із продуктом; Фіг.2 - вигляд спереду зверху в перспективі заздалегідь зібраного вузла пускача аерозольного балончика даного винаходу; Фіг.3 - ви гляд ззаду зверху в перспективі заздалегідь зібраного вузла пускача аерозольного балончика даного винаходу; Фіг.4 - вигляд зверху заздалегідь зібраного вузла пускача аерозольного балончика даного винаходу; Фіг.5 - вигляд знизу аерозольного пускача даного винаходу зі знятою розпилювальною кнопкою; Фіг.6 - вигляд у поперечному перерізі спереду назад і через центральну вісь аерозольного пускача даного винаходу зі знятою розпилювальною кнопкою; Фіг.7 - вигляд знизу збоку в перспективі аерозольного пускача даного винаходу зі знятою розпилювальною кнопкою; Фіг.8 - частковий вигляд у поперечному перерізі по лініях 8-8 на Фіг.5; Фіг.9 - вигляд спереду в вертикальному перерізі кнопки даного винаходу; Фіг.10 - вигляд ззаду в вертикальному перерізі кнопки даного винаходу; Фіг.11 - вигляд у поперечному перерізі спереду назад і через центральну вісь заздалегідь зібраного вузла пускача аерозольного балончика (з розпилювальною кнопкою) даного винаходу, який ілюструє початок операції прямого встановлення, коли стержень клапана спочатку захоплюється низом гнізда для встановлення кнопки нижче кнопки; Фіг.12 - вигляд у поперечному перерізі спереду назад і через центральну вісь заздалегідь зібраного вузла пускача аерозольного балончика (з розпилювальною кнопкою) даного винаходу, який ілюструє завершення операції прямого встановлення, коли стержень клапана закріплений у гнізді для встановлення стержня нагорі внутрішнього проходу кнопки, звужується догори; і Фіг.13 - частковий вигляд у збільшеному масштабі, взятий з Фіг.11. Фіг.1 ілюструє заздалегідь зібраний вузол пускача аерозольного балончика 10 даного винаходу, встановлений на звичайний аерозольний контейнер із продуктом 11. Аерозольний клапан 12 зі стержнем клапана 13 установлений нагорі контейнера 11 відомим способом (як показано на Фіг.11 і 12), а занурена трубка 14 тягнеться вниз від клапана 12 у контейнер із продуктом. Усі деталі вузла пускача 10, описаного нижче, пресуються з пластмаси. З посиланням на Фіг.1 - 8, вузол пускача 10 включає корпус пускача 15, який має нижній отвір 16 з роздільними спрямованими всередину горизонтальними фіксаторами 17 для закріплення під швом контейнера 18 після встановлення для утримання корпуса 15 на аерозольному контейнері. Корпус 15 має бічну стінку 19 з розпилювальним каналом 20 і проходом для пальця 21, який тягнеться через нього, і верх 22 з отвором 23 у ньому. Внутрішні просторово рознесені вертикальні ребра 24 служать для забезпечення стійкості корпусу 15. Те саме стосується внутрішнього краю 25, що тягнеться донизу від вер ха 22 корпусу й оточує верхній отвір 23. Деталь важеля пускача 30 розташовується всередині верхнього отвору корпусу 23 і має верхню поверхню 31 для натискання пальцем, яка трохи заглиблена нижче верха корпусу 22 для запобігання мимовільному приведенню в дію при укладенні й навантаженні контейнерів із продуктом, на які встановлені пускачі згідно з даним винаходом. Кінець 32 деталі важеля пускача 30 прикріплений до корпусу 15 тонким і гнучким нероз'ємним шарніром 33, а кінець 34 деталі важеля пускача 30 вільно рухається, так що він може рухатися вниз щодо шарніра 33 після натискання пальцем. Аналогічно, кінець 34 може рухатися вгору щодо шарніра 33 з причин, які детальніше розглядаються далі. Деталь важеля пускача 30 включає юбку 35 і заглиблену передню частину 36 для забезпечення доступу до розпилювального отвору 37, вирівняного з розпилювальним каналом 20 у бічній стінці корпусу 19. Від нижнього боку верхньої поверхні 31 деталі важеля пускача 30 знизу залежить гніздо для встановлення розпилювальної кнопки 40. Гніздо 40 включає нижній кінець 41, стінку 42, що тягнеться вгору від нижнього кінця 41, і розпилювальний проріз 43, який проходить через стінку гнізда 42 і вирівняний з розпилювальним каналом 37 (по суті спрямованим назовні продовженням розпилювального прорізу 43), і розпилювальний канал 20. Для легкості пресування розпилювальний проріз 43 також може тягтися до нижнього кінця 41 гнізда 40. Гніздо для встановлення кнопки 40 розміщується по центру всередині вузла пускача 10 і включає вгорі спрямовану донизу опуклість 44 (див. Фіг.6 і 8) для обмеження верхнього ходу розпилювальної кнопки 50, описаного нижче, при попередньому складанні. Гніздо для встановлення кнопки 40 може мати злегка зменшуваний діаметр у верхньому напрямку для забезпечення невеликої конусності розпилювальної кнопки 50. Гніздо для встановлення кнопки 40 також включає вертикальне ребро або шпунт 45, який тягнеться всередину, використовуваний для вирівнювання розпилювальної кнопки 50, як описано нижче. Дискретна, складена з однієї або двох частин, розпилювальна кнопка 50, показана на Фіг.9 і 10, заздалегідь встановлюється у гніздо для встановлення кнопки 40, як зображено на Фіг.1, 2 і 11-13 для утворення заздалегідь зібраного вузла пускача 10 даного винаходу. Вузол 10 в оптимальному варіанті продаватиметься й постачатиметься виробником у заздалегідь зібраній формі компанії-наповнювачу продукту. Розпилювальна кнопка 50 є деталлю, пресованою з пластмаси, яка має передній випускний отвір 51 і добре відомі внутрішні проходи для доставки продукту з випускного отвору 51, коли кнопка 50 установлена на кінці аерозольного клапана 13 І аерозольний клапан 12 приводиться в дію. Розпилювальна кнопка 50 має скошений догори верхній кінець 52, зовнішню бічну стінку 53 і круглий нижній кінець 54. Кнопка 50 у задній частині, розташованій напроти випускного отвору 51, має паз 55, так що, коли кнопка 50 вставляється в гніздо для встановлення кнопки 40, ребро або шпунт гнізда 45 заходить у паз 55, щоб належним чином вирівняти випускний отвір кнопки 51 для розпилення через розпилювальний проріз гнізда 43 при приведенні в дію. Паз кнопки 55 має ширшу верхню частину 56 і вужчу нижню частину 57, причому частина 57 забезпечує легку посадку з натягом з ребром гнізда 45 для фрикційного утримання кнопки 50 у гнізді 40, коли кнопка повністю вставлена в опуклість гнізда 44 у процесі попереднього складання пускача. З Фіг.13 помітно, що у кнопки 50, коли вона повністю заздалегідь встановлена в пускач, нижній кінець 54 розташований на значній відстані 58 вище нижнього кінця 41 гнізда для встановлення кнопки 40. Кнопка 50 також має внутрішній прохід 59, що тягнеться вгору, (по суті в формі усіченого конуса) із широким уведенням, який починається в нижньому кінці 54 кнопки безпосередньо поруч із зовнішньою бічною стінкою 53 кнопки і гладко звужується догори, і закінчується в неглибокому герметизуючому гнізді стержня 60 для встановлення стержня клапана 13. На відміну від попереднього рівня техніки, немає перешкод і непередбачених отворів для захоплення стержня клапана у дні кнопки, і передбачений широкий на початку ввідний профіль для стержня клапана. Кнопка 50 також має внутрішні канали 61 і 52, показані на Фіг.9 і 10, і ці канали, розташовані на значній відстані від верха кнопки 50, проходять вниз у корпус кнопки для розсіювання тепла в процесі пресування. Канали 61 і 62 знаходяться в повному вертикальному зв'язку і тягнуться в протилежних напрямках від паза 55, як показано на Фіг.10, і паз 55 може пресуватися одночасно з каналами 61 і 62. Канали 61 і 62 у вигляді зверху є округлими дугами, які тягнуться від паза 55 у протилежних напрямках на значну відстань у напрямку до переднього боку (випускного отвору) кнопки 50. Для завершення структурного опису аерозольного пускача слід зробити посилання на Фіг.6, 7 і 13, які ілюструють пресовану заслінку 70, розміщену поруч з розпилювальним прорізом гнізда для встановлення кнопки 43 безпосередньо поруч з місцем, де проріз 43 доходить до низу гнізда для встановлення кнопки 40. Заслінка 70 передбачена з причин, описаних нижче, і може бути вигн ута по радіусу, як показано, у напрямку донизу й усередину до прорізу 43. Заслінка 70 пресується по суті в місці, показаному на Фіг.6, 7 і 13. Коли шпилька і вставка прес-форми виймаються, низ заслінки згинається в пряме положення від прорізу 43, але пам'ять радіуса знову згинає заслінку 70 у вигнуте по радіусу положення, показане на кресленнях. Повертаючись до унікальної пристосовності до прямого встановлення вдосконаленого заздалегідь зібраного вузла пускача аерозольного балончика даного винаходу, слід зробити посилання, зокрема, на Фіг.11-13. Фіг.11 і Фіг.13 ілюструють початок операції прямого встановлення, коли заздалегідь зібраний вузол пускача був тільки що опущений або розміщений над контейнером із продуктом 11, що рухається, і стержень клапана 13 був початково захоплений у ввідний простір гнізда 80 (циліндричний, крім прорізу 43) під низом 54 розпилювальної кнопки 50. Через відстань 58 між низом 41 гнізда для встановлення кнопки і низом 54 розпилювальної кнопки 50, наприклад 0,220 дюйма, стержень клапана 13 не вискакує з кнопки 50 або не зміщається вібраційно з простору гнізда 80. Відстань 58 може становити більше або менше 0,220 дюйма, але з урахуванням вимоги, щоб відстань 58 була достатньою для утримання стержня клапана 13 у просторі 80. Заслінка 70 діє для запобігання виходу стержня клапана 13 із простору гнізда 80 через нижній кінець прорізу 43 у гнізді для встановлення кнопки. З посиланням на Фіг.12, операція прямого встановлення після цього продовжується до завершення, і стержень клапана 13 проходить вгору по внутрішньому проходу кнопки 59, що звужується, без перешкоди або зсуву в герметизуюче гніздо стержня 60. Одночасно корпус 15 прикріплюється до контейнера з продуктом 11 шляхом насадження на контейнер за допомогою обладнання для прямого встановлення. Нижній кінець гнізда 40 тепер оточує опору кріпильної оправи аерозольного клапана. Як було розглянуто раніше, вдосконалений заздалегідь зібраний вузол пускача аерозольного балончика даного винаходу також пристосований для запобігання небажаному приведенню в дію стержня аерозольного клапана для роздавання продукту в процесі встановлення вузла на контейнер із продуктом. Герметизуюче гніздо стержня 60 має невелику глибину. При глибині 0,04 дюйма від верха до низу, наприклад, і з зовнішнім радіусом 71 верха стержня клапана 13 у 0,02 дюйма, сторона 72 стержня клапана 13 матиме тільки фрикційний герметизуючий контакт стержня з 0,02 дюйма сторони герметизуючого гнізда стержня 60 при повному встановленні стержня клапана 13 у гнізді 60. Неглибоке гніздо 60 і невеликий об'єм герметизуючого контакту між стержнем клапана 13 і гніздом гарантує, що завершення операції встановлення не призведе до натискання стержня клапана 13, достатнього для приведення в дію аерозольного клапана для роздавання продукту. Крім того, якщо верх стержня клапана 13 буде особливо високим через припустимі відхилення контейнера з продуктом або стержня клапана, верх стержня клапана 13 діятиме при встановленні в гнізді 60 для підіймання деталі важеля пускача 30 вгору щодо тонкого і гнучкого шарніра 33, як було розглянуто раніше, а не для мимовільного приведення в дію аерозольного клапана для роздавання продукту в процесі встановлення. Це відбувається через те, що сила, необхідна для підіймання деталі важеля пускача 30 вгору, спроектована меншою за силу, необхідну для натискання стержня клапана 13 вниз. Фахівці в даній галузі зрозуміють, що до даного винаходу можуть бути внесені зміни і/або модифікації, не виходячи за межі сутності й обсягу винаходу. Тому даний варіант втілення повинен вважатися ілюстративним і необмежувальним. Також потрібно розуміти, що такі терміни, як "верхній", "нижній", "внутрішній", "зовнішній", "горизонтальний", "вертикальний", "верх", "низ", "ви ще", "нижче" і відповідні позиційні терміни, що вживаються в описі, відносяться до позицій, показаних у графічних матеріалах, і Іншим чином не призначені бути обмежувальними.
