Контейнер з кришкою

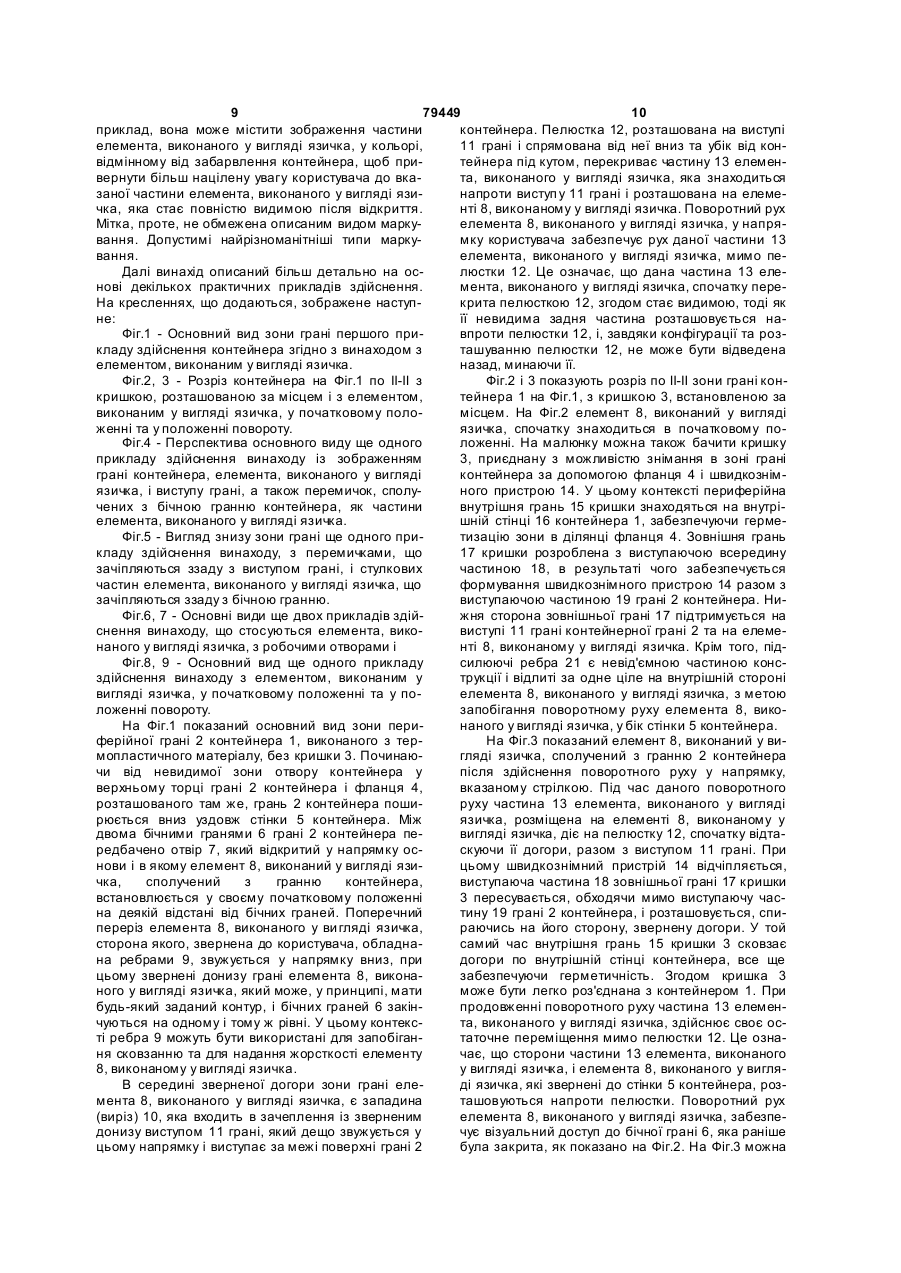

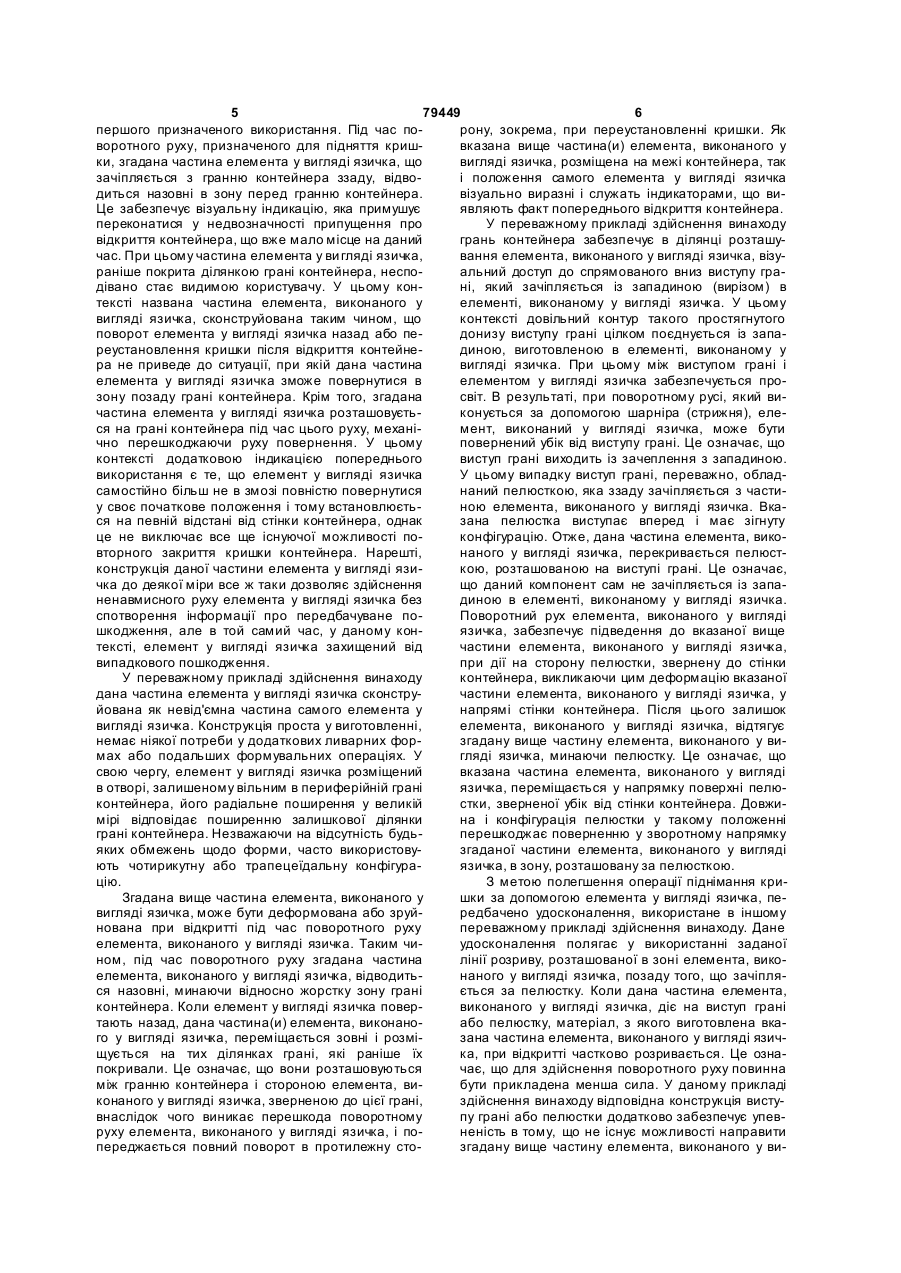

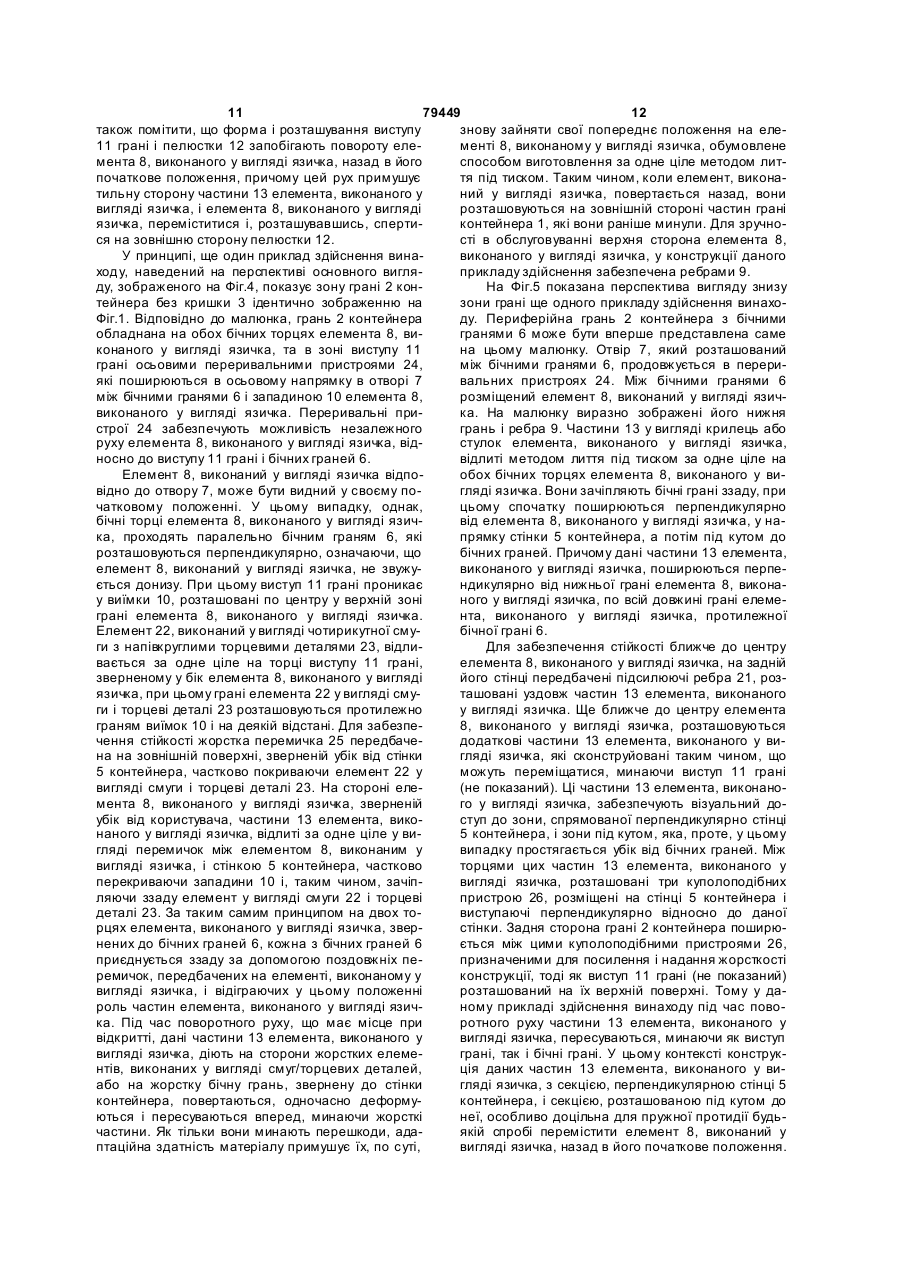

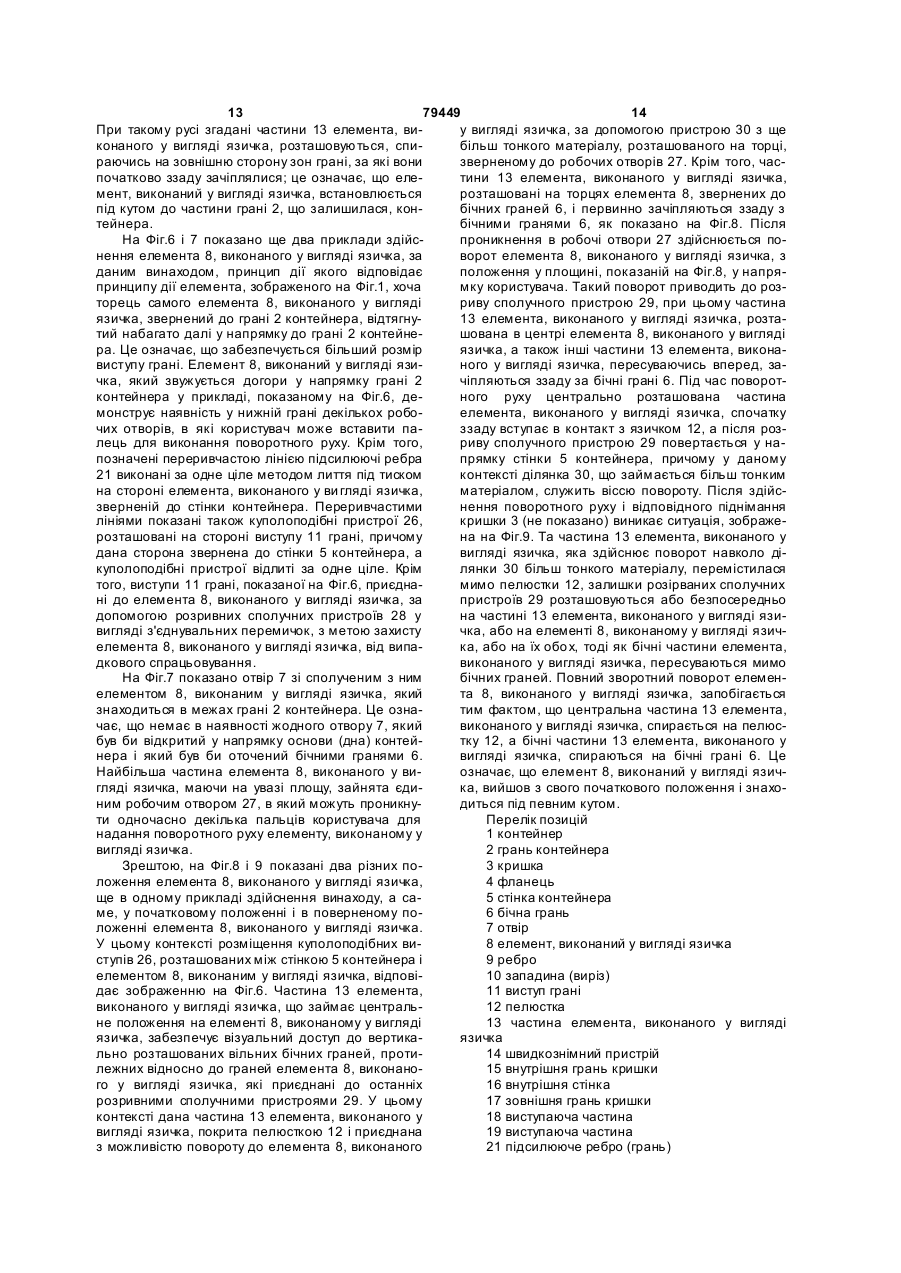

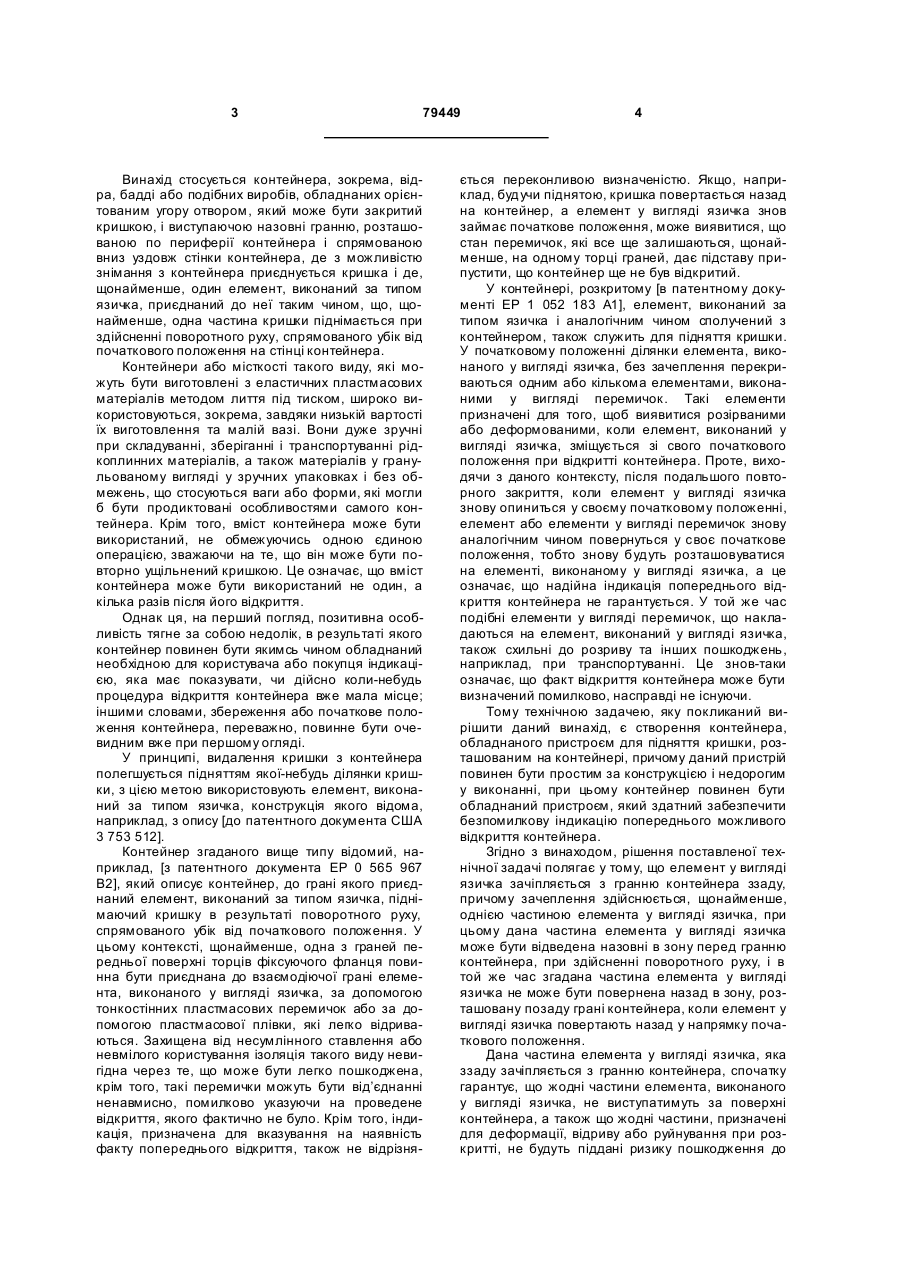

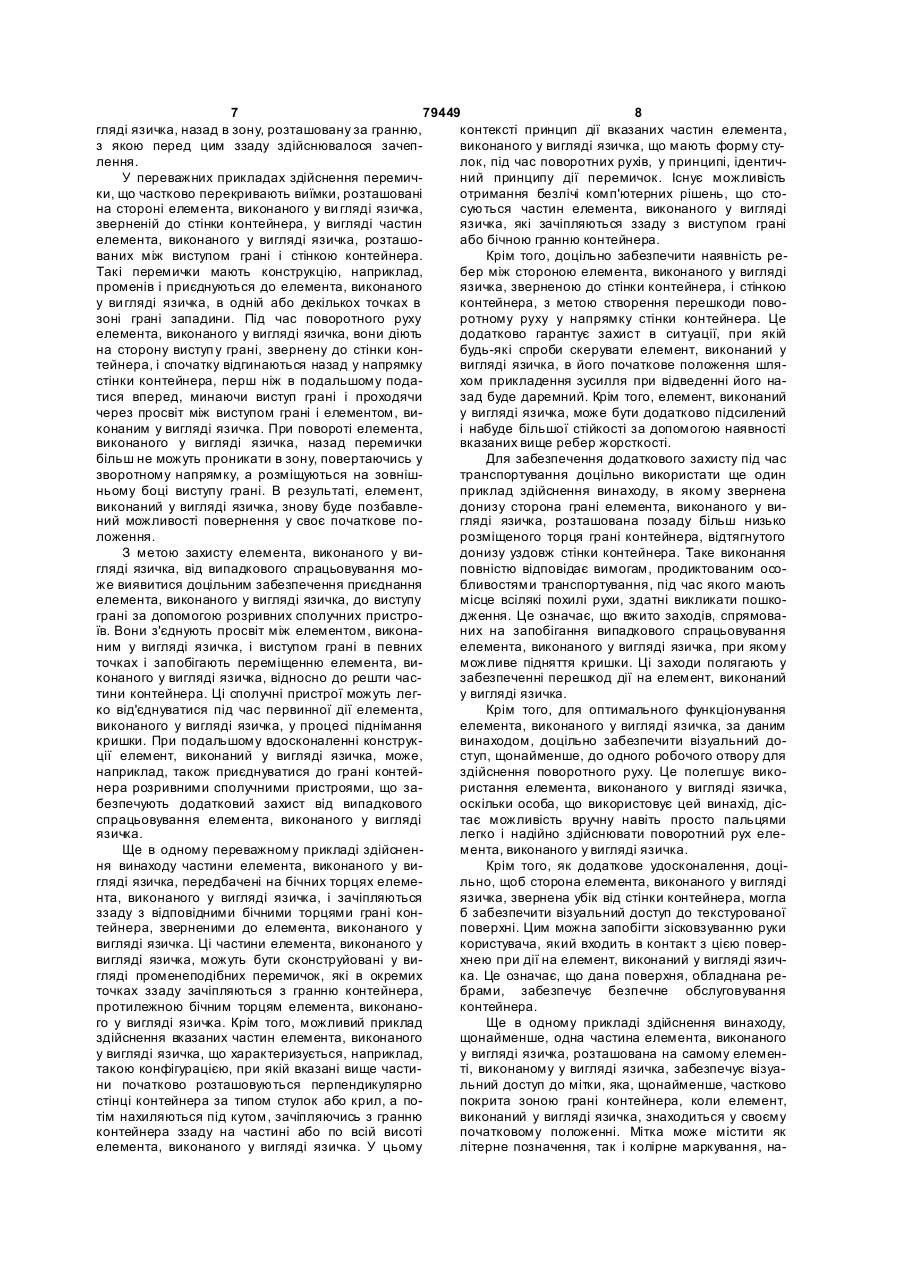

1. Контейнер, зокрема відро, що включає отвір, який орієнтований догори і може бути закритий кришкою, і периферійну грань 2 контейнера, яка відтягнута назовні вниз уздовж стінки контейнера, до якої може бути приєднана кришка з можливістю знімання, і щонайменше один елемент 8, виконаний у вигляді язичка, приєднаний таким чином, що щонайменше частина кришки піднімається при поворотному русі елемента 8 убік від початкового положення на стінці контейнера, який відрізняє ться тим, що елемент 8 зачіпляється ззаду з гранню 2 контейнера, щонайменше однією частиною 13 елемента 8, при цьому дана частина 13 має можливість переміщення назовні в зону перед гранню 2 контейнера за рахунок поворотного руху, причому дана частина 13 не має можливості повернення назад у зону за гранню 2 контейнера при повороті елемента 8 назад у напрямку початкового положення. 2. Контейнер за п. 1, який відрізняється тим, що частина 13 є невід'ємною частиною елемента 8. 3. Контейнер за одним з пп. 1 або 2, який відрізняється тим, що частина 13 може бути деформована або зруйнована при відкритті під час поворотного руху елемента 8. 4. Контейнер за одним з пп. 1-3, який відрізняється тим, що грань 2 має виступ 11, що спрямований донизу і має можливість зачеплення із вирізом 10 елемента 8. 5. Контейнер за п. 4, який відрізняється тим, що виступ 11 грані обладнаний пелюсткою 12, яка зачіпляється ззаду частиною 13 елемента 8. 2 (19) 1 3 79449 Винахід стосується контейнера, зокрема, відра, бадді або подібних виробів, обладнаних орієнтованим угору отвором, який може бути закритий кришкою, і виступаючою назовні гранню, розташованою по периферії контейнера і спрямованою вниз уздовж стінки контейнера, де з можливістю знімання з контейнера приєднується кришка і де, щонайменше, один елемент, виконаний за типом язичка, приєднаний до неї таким чином, що, щонайменше, одна частина кришки піднімається при здійсненні поворотного руху, спрямованого убік від початкового положення на стінці контейнера. Контейнери або місткості такого виду, які можуть бути виготовлені з еластичних пластмасових матеріалів методом лиття під тиском, широко використовуються, зокрема, завдяки низькій вартості їх виготовлення та малій вазі. Вони дуже зручні при складуванні, зберіганні і транспортуванні рідкоплинних матеріалів, а також матеріалів у гранульованому вигляді у зручних упаковках і без обмежень, що стосуються ваги або форми, які могли б бути продиктовані особливостями самого контейнера. Крім того, вміст контейнера може бути використаний, не обмежуючись одною єдиною операцією, зважаючи на те, що він може бути повторно ущільнений кришкою. Це означає, що вміст контейнера може бути використаний не один, а кілька разів після його відкриття. Однак ця, на перший погляд, позитивна особливість тягне за собою недолік, в результаті якого контейнер повинен бути якимсь чином обладнаний необхідною для користувача або покупця індикацією, яка має показувати, чи дійсно коли-небудь процедура відкриття контейнера вже мала місце; іншими словами, збереження або початкове положення контейнера, переважно, повинне бути очевидним вже при першому огляді. У принципі, видалення кришки з контейнера полегшується підняттям якої-небудь ділянки кришки, з цією метою використовують елемент, виконаний за типом язичка, конструкція якого відома, наприклад, з опису [до патентного документа США 3 753 512]. Контейнер згаданого вище типу відомий, наприклад, [з патентного документа ЕР 0 565 967 В2], який описує контейнер, до грані якого приєднаний елемент, виконаний за типом язичка, піднімаючий кришку в результаті поворотного руху, спрямованого убік від початкового положення. У цьому контексті, щонайменше, одна з граней передньої поверхні торців фіксуючого фланця повинна бути приєднана до взаємодіючої грані елемента, виконаного у вигляді язичка, за допомогою тонкостінних пластмасових перемичок або за допомогою пластмасової плівки, які легко відриваються. Захищена від несумлінного ставлення або невмілого користування ізоляція такого виду невигідна через те, що може бути легко пошкоджена, крім того, такі перемички можуть бути від’єднанні ненавмисно, помилково указуючи на проведене відкриття, якого фактично не було. Крім того, індикація, призначена для вказування на наявність факту попереднього відкриття, також не відрізня 4 ється переконливою визначеністю. Якщо, наприклад, будучи піднятою, кришка повертається назад на контейнер, а елемент у вигляді язичка знов займає початкове положення, може виявитися, що стан перемичок, яківсе ще залишаються, щонайменше, на одному торці граней, дає підставу припустити, що контейнер ще не був відкритий. У контейнері, розкритому [в патентному документі ЕР 1 052 183 А1], елемент, виконаний за типом язичка і аналогічним чином сполучений з контейнером, також служить для підняття кришки. У початковому положенні ділянки елемента, виконаного у вигляді язичка, без зачеплення перекриваються одним або кількома елементами, виконаними у вигляді перемичок. Такі елементи призначені для того, щоб виявитися розірваними або деформованими, коли елемент, виконаний у вигляді язичка, зміщується зі свого початкового положення при відкритті контейнера. Проте, виходячи з даного контексту, після подальшого повторного закриття, коли елемент у вигляді язичка знову опиниться у своєму початковому положенні, елемент або елементи у вигляді перемичок знову аналогічним чином повернуться у своє початкове положення, тобто знову будуть розташовуватися на елементі, виконаному у вигляді язичка, а це означає, що надійна індикація попереднього відкриття контейнера не гарантується. У той же час подібні елементи у вигляді перемичок, що накладаються на елемент, виконаний у вигляді язичка, також схильні до розриву та інших пошкоджень, наприклад, при транспортуванні. Це знов-таки означає, що факт відкриття контейнера може бути визначений помилково, насправді не існуючи. Тому технічною задачею, яку покликаний вирішити даний винахід, є створення контейнера, обладнаного пристроєм для підняття кришки, розташованим на контейнері, причому даний пристрій повинен бути простим за конструкцією і недорогим у виконанні, при цьому контейнер повинен бути обладнаний пристроєм, який здатний забезпечити безпомилкову індикацію попереднього можливого відкриття контейнера. Згідно з винаходом, рішення поставленої технічної задачі полягає у тому, що елемент у вигляді язичка зачіпляється з гранню контейнера ззаду, причому зачеплення здійснюється, щонайменше, однією частиною елемента у вигляді язичка, при цьому дана частина елемента у вигляді язичка може бути відведена назовні в зону перед гранню контейнера, при здійсненні поворотного руху, і в той же час згадана частина елемента у вигляді язичка не може бути повернена назад в зону, розташовану позаду грані контейнера, коли елемент у вигляді язичка повертають назад у напрямку початкового положення. Дана частина елемента у вигляді язичка, яка ззаду зачіпляється з гранню контейнера, спочатку гарантує, що жодні частини елемента, виконаного у вигляді язичка, не виступатимуть за поверхні контейнера, а також що жодні частини, призначені для деформації, відриву або руйнування при розкритті, не будуть піддані ризику пошкодження до 5 79449 6 першого призначеного використання. Під час порону, зокрема, при переустановленні кришки. Як воротного руху, призначеного для підняття кришвказана вище частина(и) елемента, виконаного у ки, згадана частина елемента у вигляді язичка, що вигляді язичка, розміщена на межі контейнера, так зачіпляється з гранню контейнера ззаду, відвоі положення самого елемента у вигляді язичка диться назовні в зону перед гранню контейнера. візуально виразні і служать індикаторами, що виЦе забезпечує візуальну індикацію, яка примушує являють факт попереднього відкриття контейнера. переконатися у недвозначності припущення про У переважному прикладі здійснення винаходу відкриття контейнера, що вже мало місце на даний грань контейнера забезпечує в ділянці розташучас. При цьому частина елемента у ви гляді язичка, вання елемента, виконаного у вигляді язичка, візураніше покрита ділянкою грані контейнера, неспоальний доступ до спрямованого вниз виступу градівано стає видимою користувачу. У цьому конні, який зачіпляється із западиною (вирізом) в тексті названа частина елемента, виконаного у елементі, виконаному у вигляді язичка. У цьому вигляді язичка, сконструйована таким чином, що контексті довільний контур такого простягнутого поворот елемента у вигляді язичка назад або педонизу виступу грані цілком поєднується із запареустановлення кришки після відкриття контейнединою, виготовленою в елементі, виконаному у ра не приведе до ситуації, при якій дана частина вигляді язичка. При цьому між виступом грані і елемента у вигляді язичка зможе повернутися в елементом у вигляді язичка забезпечується прозону позаду грані контейнера. Крім того, згадана світ. В результаті, при поворотному русі, який вичастина елемента у вигляді язичка розташовуєтьконується за допомогою шарніра (стрижня), елеся на грані контейнера під час цього руху, механімент, виконаний у вигляді язичка, може бути чно перешкоджаючи руху повернення. У цьому повернений убік від виступу грані. Це означає, що контексті додатковою індикацією попереднього виступ грані виходить із зачеплення з западиною. використання є те, що елемент у вигляді язичка У цьому випадку виступ грані, переважно, обладсамостійно більш не в змозі повністю повернутися наний пелюсткою, яка ззаду зачіпляється з частиу своє початкове положення і тому встановлюєтьною елемента, виконаного у вигляді язичка. Вкася на певній відстані від стінки контейнера, однак зана пелюстка виступає вперед і має зігнуту це не виключає все ще існуючої можливості поконфігурацію. Отже, дана частина елемента, виковторного закриття кришки контейнера. Нарешті, наного у вигляді язичка, перекривається пелюстконструкція даної частини елемента у вигляді язикою, розташованою на виступі грані. Це означає, чка до деякої міри все ж таки дозволяє здійснення що даний компонент сам не зачіпляється із запаненавмисного руху елемента у вигляді язичка без диною в елементі, виконаному у вигляді язичка. спотворення інформації про передбачуване поПоворотний рух елемента, виконаного у вигляді шкодження, але в той самий час, у даному конязичка, забезпечує підведення до вказаної вище тексті, елемент у вигляді язичка захищений від частини елемента, виконаного у вигляді язичка, випадкового пошкодження. при дії на сторону пелюстки, звернену до стінки У переважному прикладі здійснення винаходу контейнера, викликаючи цим деформацію вказаної дана частина елемента у вигляді язичка сконстручастини елемента, виконаного у вигляді язичка, у йована як невід'ємна частина самого елемента у напрямі стінки контейнера. Після цього залишок вигляді язичка. Конструкція проста у виготовленні, елемента, виконаного у вигляді язичка, відтягує немає ніякої потреби у додаткових ливарних форзгадану вище частину елемента, виконаного у вимах або подальших формувальних операціях. У гляді язичка, минаючи пелюстку. Це означає, що свою чергу, елемент у вигляді язичка розміщений вказана частина елемента, виконаного у вигляді в отворі, залишеному вільним в периферійній грані язичка, переміщається у напрямку поверхні пелюконтейнера, його радіальне поширення у великій стки, зверненої убік від стінки контейнера. Довжимірі відповідає поширенню залишкової ділянки на і конфігурація пелюстки у такому положенні грані контейнера. Незважаючи на відсутність будьперешкоджає поверненню у зворотному напрямку яких обмежень щодо форми, часто використовузгаданої частини елемента, виконаного у вигляді ють чотирикутну або трапецеїдальну конфігураязичка, в зону, розташовану за пелюсткою. цію. З метою полегшення операції піднімання криЗгадана вище частина елемента, виконаного у шки за допомогою елемента у вигляді язичка, певигляді язичка, може бути деформована або зруйредбачено удосконалення, використане в іншому нована при відкритті під час поворотного руху переважному прикладі здійснення винаходу. Дане елемента, виконаного у вигляді язичка. Таким чиудосконалення полягає у використанні заданої ном, під час поворотного руху згадана частина лінії розриву, розташованої в зоні елемента, викоелемента, виконаного у вигляді язичка, відводитьнаного у вигляді язичка, позаду того, що зачіпляся назовні, минаючи відносно жорстку зону грані ється за пелюстку. Коли дана частина елемента, контейнера. Коли елемент у вигляді язичка повервиконаного у вигляді язичка, діє на виступ грані тають назад, дана частина(и) елемента, виконаноабо пелюстку, матеріал, з якого виготовлена вкаго у вигляді язичка, переміщається зовні і розмізана частина елемента, виконаного у вигляді язичщується на тих ділянках грані, які раніше їх ка, при відкритті частково розривається. Це ознапокривали. Це означає, що вони розташовуються чає, що для здійснення поворотного руху повинна між гранню контейнера і стороною елемента, вибути прикладена менша сила. У даному прикладі конаного у вигляді язичка, зверненою до цієї грані, здійснення винаходу відповідна конструкція вистувнаслідок чого виникає перешкода поворотному пу грані або пелюстки додатково забезпечує упевруху елемента, виконаного у вигляді язичка, і поненість в тому, що не існує можливості направити переджається повний поворот в протилежну стозгадану вище частину елемента, виконаного у ви 7 79449 8 гляді язичка, назад в зону, розташовану за гранню, контексті принцип дії вказаних частин елемента, з якою перед цимззаду здійснювалося зачепвиконаного у вигляді язичка, що мають форму стулення. лок, під час поворотних рухів, у принципі, ідентичУ переважних прикладах здійснення перемичний принципу дії перемичок. Існує можливість ки, що частково перекривають виїмки, розташовані отримання безлічі комп'ютерних рішень, що стона стороні елемента, виконаного у ви гляді язичка, суються частин елемента, виконаного у вигляді зверненій до стінки контейнера, у вигляді частин язичка, які зачіпляються ззаду з виступом грані елемента, виконаного у вигляді язичка, розташоабо бічною гранню контейнера. ваних між виступом грані і стінкою контейнера. Крім того, доцільно забезпечити наявність реТакі перемички мають конструкцію, наприклад, бер між стороною елемента, виконаного у вигляді променів і приєднуються до елемента, виконаного язичка, зверненою до стінки контейнера, і стінкою у ви гляді язичка, в одній або декількох точках в контейнера, з метою створення перешкоди повозоні грані западини. Під час поворотного руху ротному руху у напрямку стінки контейнера. Це елемента, виконаного у вигляді язичка, вони діють додатково гарантує захист в ситуації, при якій на сторону виступ у грані, звернену до стінки конбудь-які спроби скерувати елемент, виконаний у тейнера, і спочатку відгинаються назад у напрямку вигляді язичка, в його початкове положення шлястінки контейнера, перш ніж в подальшому подахом прикладення зусилля при відведенні його натися вперед, минаючи виступ грані і проходячи зад буде даремний. Крім того, елемент, виконаний через просвіт між виступом грані і елементом, виу вигляді язичка, може бути додатково підсилений конаним у вигляді язичка. При повороті елемента, і набуде більшої стійкості за допомогою наявності виконаного у вигляді язичка, назад перемички вказаних вище ребер жорсткості. більш не можуть проникати в зону, повертаючись у Для забезпечення додаткового захисту під час зворотному напрямку, а розміщуються на зовніштранспортування доцільно використати ще один ньому боці виступу грані. В результаті, елемент, приклад здійснення винаходу, в якому звернена виконаний у вигляді язичка, знову буде позбавледонизу сторона грані елемента, виконаного у виний можливості повернення у своє початкове погляді язичка, розташована позаду більш низько ложення. розміщеного торця грані контейнера, відтягнутого З метою захисту елемента, виконаного у видонизу уздовж стінки контейнера. Таке виконання гляді язичка, від випадкового спрацьовування моповністю відповідає вимогам, продиктованим осоже виявитися доцільним забезпечення приєднання бливостями транспортування, під час якого мають елемента, виконаного у вигляді язичка, до виступу місце всілякі похилі рухи, здатні викликати пошкограні за допомогою розривних сполучних пристродження. Це означає, що вжито заходів, спрямоваїв. Вони з'єднують просвіт між елементом, виконаних на запобігання випадкового спрацьовування ним у вигляді язичка, і виступом грані в певних елемента, виконаного у вигляді язичка, при якому точках і запобігають переміщенню елемента, виможливе підняття кришки. Ці заходи полягають у конаного у вигляді язичка, відносно до решти часзабезпеченні перешкод дії на елемент, виконаний тини контейнера. Ці сполучні пристрої можуть легу вигляді язичка. ко від'єднуватися під час первинної дії елемента, Крім того, для оптимального функціонування виконаного у вигляді язичка, у процесі піднімання елемента, виконаного у вигляді язичка, за даним кришки. При подальшому вдосконаленні конструквинаходом, доцільно забезпечити візуальний доції елемент, виконаний у вигляді язичка, може, ступ, щонайменше, до одного робочого отвору для наприклад, також приєднуватися до грані контейздійснення поворотного руху. Це полегшує виконера розривними сполучними пристроями, що заристання елемента, виконаного у вигляді язичка, безпечують додатковий захист від випадкового оскільки особа, що використовує цей винахід, дісспрацьовування елемента, виконаного у вигляді тає можливість вручну навіть просто пальцями язичка. легко і надійно здійснювати поворотний рух елеЩе в одному переважному прикладі здійсненмента, виконаного у вигляді язичка. ня винаходу частини елемента, виконаного у виКрім того, як додаткове удосконалення, доцігляді язичка, передбачені на бічних торцях елемельно, щоб сторона елемента, виконаного у вигляді нта, виконаного у вигляді язичка, і зачіпляються язичка, звернена убік від стінки контейнера, могла ззаду з відповідними бічними торцями грані конб забезпечити візуальний доступ до текстурованої тейнера, зверненими до елемента, виконаного у поверхні. Цим можна запобігти зісковзуванню руки вигляді язичка. Ці частини елемента, виконаного у користувача, який входить в контакт з цією повервигляді язичка, можуть бути сконструйовані у вихнею при дії на елемент, виконаний у вигляді язичгляді променеподібних перемичок, які в окремих ка. Це означає, що дана поверхня, обладнана реточках ззаду зачіпляються з гранню контейнера, брами, забезпечує безпечне обслуговування протилежною бічним торцям елемента, виконаноконтейнера. го у вигляді язичка. Крім того, можливий приклад Ще в одному прикладі здійснення винаходу, здійснення вказаних частин елемента, виконаного щонайменше, одна частина елемента, виконаного у вигляді язичка, що характеризується, наприклад, у вигляді язичка, розташована на самому елементакою конфігурацією, при якій вказані вище частиті, виконаному у вигляді язичка, забезпечує візуани початково розташовуються перпендикулярно льний доступ до мітки, яка, щонайменше, частково стінці контейнера за типом стулок або крил, а попокрита зоною грані контейнера, коли елемент, тім нахиляються під кутом, зачіпляючись з гранню виконаний у вигляді язичка, знаходиться у своєму контейнера ззаду на частині або по всій висоті початковому положенні. Мітка може містити як елемента, виконаного у вигляді язичка. У цьому літерне позначення, так і колірне маркування, на 9 79449 10 приклад, вона може містити зображення частини контейнера. Пелюстка 12, розташована на виступі елемента, виконаного у вигляді язичка, у кольорі, 11 грані і спрямована від неї вниз та убік від конвідмінному від забарвлення контейнера, щоб притейнера під кутом, перекриває частину 13 елеменвернути більш націлену увагу користувача до вката, виконаного у вигляді язичка, яка знаходиться заної частини елемента, виконаного у вигляді язинапроти виступ у 11 грані і розташована на елемечка, яка стає повністю видимою після відкриття. нті 8, виконаному у вигляді язичка. Поворотний рух Мітка, проте, не обмежена описаним видом маркуелемента 8, виконаного у вигляді язичка, у напрявання. Допустимі найрізноманітніші типи маркумку користувача забезпечує рух даної частини 13 вання. елемента, виконаного у вигляді язичка, мимо пеДалі винахід описаний більш детально на ослюстки 12. Це означає, що дана частина 13 еленові декількох практичних прикладів здійснення. мента, виконаного у вигляді язичка, спочатку переНа кресленнях, що додаються, зображене наступкрита пелюсткою 12, згодом стає видимою, тоді як не: її невидима задня частина розташовується наФіг.1 - Основний вид зони грані першого привпроти пелюстки 12, і, завдяки конфігурації та розкладу здійснення контейнера згідно з винаходом з ташуванню пелюстки 12, не може бути відведена елементом, виконаним у вигляді язичка. назад, минаючи її. Фіг.2, 3 - Розріз контейнера на Фіг.1 по ІІ-ІІ з Фіг.2 і 3 показують розріз по ІІ-ІІ зони грані конкришкою, розташованою за місцем і з елементом, тейнера 1 на Фіг.1, з кришкою 3, встановленою за виконаним у вигляді язичка, у початковому поломісцем. На Фіг.2 елемент 8, виконаний у вигляді женні та у положенні повороту. язичка, спочатку знаходиться в початковому поФіг.4 - Перспектива основного виду ще одного ложенні. На малюнку можна також бачити кришку прикладу здійснення винаходу із зображенням 3, приєднану з можливістю знімання в зоні грані грані контейнера, елемента, виконаного у вигляді контейнера за допомогою фланця 4 і швидкознімязичка, і виступу грані, а також перемичок, сполуного пристрою 14. У цьому контексті периферійна чених з бічною гранню контейнера, як частини внутрішня грань 15 кришки знаходяться на внутріелемента, виконаного у вигляді язичка. шній стінці 16 контейнера 1, забезпечуючи гермеФіг.5 - Вигляд знизу зони грані ще одного притизацію зони в ділянці фланця 4. Зовнішня грань кладу здійснення винаходу, з перемичками, що 17 кришки розроблена з виступаючою всередину зачіпляються ззаду з виступом грані, і стулкових частиною 18, в результаті чого забезпечується частин елемента, виконаного у вигляді язичка, що формування швидкознімного пристрою 14 разом з зачіпляються ззаду з бічною гранню. виступаючою частиною 19 грані 2 контейнера. НиФіг.6, 7 - Основні види ще двох прикладів здійжня сторона зовнішньої грані 17 підтримується на снення винаходу, що стосуються елемента, виковиступі 11 грані контейнерної грані 2 та на елеменаного у вигляді язичка, з робочими отворами і нті 8, виконаному у вигляді язичка. Крім того, підФіг.8, 9 - Основний вид ще одного прикладу силюючі ребра 21 є невід'ємною частиною консздійснення винаходу з елементом, виконаним у трукції і відлиті за одне ціле на внутрішній стороні вигляді язичка, у початковому положенні та у поелемента 8, виконаного у вигляді язичка, з метою ложенні повороту. запобігання поворотному руху елемента 8, викоНа Фіг.1 показаний основний вид зони перинаного у вигляді язичка, у бік стінки 5 контейнера. ферійної грані 2 контейнера 1, виконаного з терНа Фіг.3 показаний елемент 8, виконаний у вимопластичного матеріалу, без кришки 3. Починаюгляді язичка, сполучений з гранню 2 контейнера чи від невидимої зони отвору контейнера у після здійснення поворотного руху у напрямку, верхньому торці грані 2 контейнера і фланця 4, вказаному стрілкою. Під час даного поворотного розташованого там же, грань 2 контейнера пошируху частина 13 елемента, виконаного у вигляді рюється вниз уздовж стінки 5 контейнера. Між язичка, розміщена на елементі 8, виконаному у двома бічними гранями 6 грані 2 контейнера певигляді язичка, діє на пелюстку 12, спочатку відтаредбачено отвір 7, який відкритий у напрямку осскуючи її догори, разом з виступом 11 грані. При нови і в якому елемент 8, виконаний у вигляді язицьому швидкознімний пристрій 14 відчіпляється, чка, сполучений з гранню контейнера, виступаюча частина 18 зовнішньої грані 17 кришки встановлюється у своєму початковому положенні 3 пересувається, обходячи мимо виступаючу часна деякій відстані від бічних граней. Поперечний тину 19 грані 2 контейнера, і розташовується, спипереріз елемента 8, виконаного у ви гляді язичка, раючись на його сторону, звернену догори. У той сторона якого, звернена до користувача, обладнасамий час внутрішня грань 15 кришки 3 сковзає на ребрами 9, звужується у напрямку вниз, при догори по внутрішній стінці контейнера, все ще цьому звернені донизу грані елемента 8, виконазабезпечуючи герметичність. Згодом кришка 3 ного у вигляді язичка, який може, у принципі, мати може бути легко роз'єднана з контейнером 1. При будь-який заданий контур, і бічних граней 6 закінпродовженні поворотного руху частина 13 елеменчуються на одному і тому ж рівні. У цьому контекста, виконаного у вигляді язичка, здійснює своє ості ребра 9 можуть бути використані для запобігантаточне переміщення мимо пелюстки 12. Це ознаня сковзанню та для надання жорсткості елементу чає, що сторони частини 13 елемента, виконаного 8, виконаному у вигляді язичка. у вигляді язичка, і елемента 8, виконаного у вигляВ середині зверненої догори зони грані еледі язичка, які звернені до стінки 5 контейнера, розмента 8, виконаного у вигляді язичка, є западина ташовуються напроти пелюстки. Поворотний рух (виріз) 10, яка входить в зачеплення із зверненим елемента 8, виконаного у вигляді язичка, забезпедонизу виступом 11 грані, який дещо звужується у чує візуальний доступ до бічної грані 6, яка раніше цьому напрямку і виступає за межі поверхні грані 2 була закрита, як показано на Фіг.2. На Фіг.3 можна 11 79449 12 також помітити, що форма і розташування виступу знову зайняти свої попереднє положення на еле11 грані і пелюстки 12 запобігають повороту елементі 8, виконаному у вигляді язичка, обумовлене мента 8, виконаного у вигляді язичка, назад в його способом виготовлення за одне ціле методом литпочаткове положення, причому цей рух примушує тя під тиском. Таким чином, коли елемент, виконатильну сторону частини 13 елемента, виконаного у ний у вигляді язичка, повертається назад, вони вигляді язичка, і елемента 8, виконаного у вигляді розташовуються на зовнішній стороні частин грані язичка, переміститися і, розташувавшись, спертиконтейнера 1, які вони раніше минули. Для зручнося на зовнішню сторону пелюстки 12. сті в обслуговуванні верхня сторона елемента 8, У принципі, ще один приклад здійснення винавиконаного у вигляді язичка, у конструкції даного ходу, наведений на перспективі основного вигляприкладу здійснення забезпечена ребрами 9. ду, зображеного на Фіг.4, показує зону грані 2 конНа Фіг.5 показана перспектива вигляду знизу тейнера без кришки 3 ідентично зображенню на зони грані ще одного прикладу здійснення винахоФіг.1. Відповідно до малюнка, грань 2 контейнера ду. Периферійна грань 2 контейнера з бічними обладнана на обох бічних торцях елемента 8, вигранями 6 може бути вперше представлена саме конаного у вигляді язичка, та в зоні виступу 11 на цьому малюнку. Отвір 7, який розташований грані осьовими переривальними пристроями 24, між бічними гранями 6, продовжується в перериякі поширюються в осьовому напрямку в отворі 7 вальних пристроях 24. Між бічними гранями 6 між бічними гранями 6 і западиною 10 елемента 8, розміщений елемент 8, виконаний у вигляді язичвиконаного у вигляді язичка. Переривальні прика. На малюнку виразно зображені його нижня строї 24 забезпечують можливість незалежного грань і ребра 9. Частини 13 у вигляді крилець або руху елемента 8, виконаного у вигляді язичка, відстулок елемента, виконаного у вигляді язичка, носно до виступу 11 грані і бічних граней 6. відлиті методом лиття під тиском за одне ціле на Елемент 8, виконаний у вигляді язичка відпообох бічних торцях елемента 8, виконаного у вивідно до отвору 7, може бути видний у своєму погляді язичка. Вони зачіпляють бічні грані ззаду, при чатковому положенні. У цьому випадку, однак, цьому спочатку поширюються перпендикулярно бічні торці елемента 8, виконаного у вигляді язичвід елемента 8, виконаного у вигляді язичка, у нака, проходять паралельно бічним граням 6, які прямку стінки 5 контейнера, а потім під кутом до розташовуються перпендикулярно, означаючи, що бічних граней. Причому дані частини 13 елемента, елемент 8, виконаний у вигляді язичка, не звужувиконаного у вигляді язичка, поширюються перпеється донизу. При цьому виступ 11 грані проникає ндикулярно від нижньої грані елемента 8, виконау виїмки 10, розташовані по центру у верхній зоні ного у вигляді язичка, по всій довжині грані елемеграні елемента 8, виконаного у вигляді язичка. нта, виконаного у вигляді язичка, протилежної Елемент 22, виконаний у вигляді чотирикутної смубічної грані 6. ги з напівкруглими торцевими деталями 23, відлиДля забезпечення стійкості ближче до центру вається за одне ціле на торці виступу 11 грані, елемента 8, виконаного у вигляді язичка, на задній зверненому у бік елемента 8, виконаного у вигляді його стінці передбачені підсилюючі ребра 21, розязичка, при цьому грані елемента 22 у вигляді смуташовані уздовж частин 13 елемента, виконаного ги і торцеві деталі 23 розташовуються протилежно у вигляді язичка. Ще ближче до центру елемента граням виїмок 10 і на деякій відстані. Для забезпе8, виконаного у вигляді язичка, розташовуються чення стійкості жорстка перемичка 25 передбачедодаткові частини 13 елемента, виконаного у вина на зовнішній поверхні, зверненій убік від стінки гляді язичка, які сконструйовані таким чином, що 5 контейнера, частково покриваючи елемент 22 у можуть переміщатися, минаючи виступ 11 грані вигляді смуги і торцеві деталі 23. На стороні еле(не показаний). Ці частини 13 елемента, виконаномента 8, виконаного у вигляді язичка, зверненій го у вигляді язичка, забезпечують візуальний доубік від користувача, частини 13 елемента, викоступ до зони, спрямованої перпендикулярно стінці наного у вигляді язичка, відлиті за одне ціле у ви5 контейнера, і зони під кутом, яка, проте, у цьому гляді перемичок між елементом 8, виконаним у випадку простягається убік від бічних граней. Між вигляді язичка, і стінкою 5 контейнера, частково торцями цих частин 13 елемента, виконаного у перекриваючи западини 10 і, таким чином, зачіпвигляді язичка, розташовані три куполоподібних ляючи ззаду елемент у вигляді смуги 22 і торцеві пристрою 26, розміщені на стінці 5 контейнера і деталі 23. За таким самим принципом на двох товиступаючі перпендикулярно відносно до даної рцях елемента, виконаного у вигляді язичка, зверстінки. Задня сторона грані 2 контейнера поширюнених до бічних граней 6, кожна з бічних граней 6 ється між цими куполоподібними пристроями 26, приєднується ззаду за допомогою поздовжніх пепризначеними для посилення і надання жорсткості ремичок, передбачених на елементі, виконаному у конструкції, тоді як виступ 11 грані (не показаний) вигляді язичка, і відіграючих у цьому положенні розташований на їх верхній поверхні. Тому у дароль частин елемента, виконаного у вигляді язичному прикладі здійснення винаходу під час повока. Під час поворотного руху, що має місце при ротного руху частини 13 елемента, виконаного у відкритті, дані частини 13 елемента, виконаного у вигляді язичка, пересуваються, минаючи як виступ вигляді язичка, діють на сторони жорстких елемеграні, так і бічні грані. У цьому контексті конструкнтів, виконаних у вигляді смуг/торцевих деталей, ція даних частин 13 елемента, виконаного у виабо на жорстку бічну грань, звернену до стінки гляді язичка, з секцією, перпендикулярною стінці 5 контейнера, повертаються, одночасно деформуконтейнера, і секцією, розташованою під кутом до ються і пересуваються вперед, минаючи жорсткі неї, особливо доцільна для пружної протидії будьчастини. Як тільки вони минають перешкоди, адаякій спробі перемістити елемент 8, виконаний у птаційна здатність матеріалу примушує їх, по суті, вигляді язичка, назад в його початкове положення. 13 79449 14 При такому русі згадані частини 13 елемента, виу вигляді язичка, за допомогою пристрою 30 з ще конаного у вигляді язичка, розташовуються, спибільш тонкого матеріалу, розташованого на торці, раючись на зовнішню сторону зон грані, за які вони зверненому до робочих отворів 27. Крім того, часпочатково ззаду зачіплялися; це означає, що елетини 13 елемента, виконаного у вигляді язичка, мент, виконаний у вигляді язичка, встановлюється розташовані на торцях елемента 8, звернених до під кутом до частини грані 2, що залишилася, конбічних граней 6, і первинно зачіпляються ззаду з тейнера. бічними гранями 6, як показано на Фіг.8. Після На Фіг.6 і 7 показано ще два приклади здійспроникнення в робочі отвори 27 здійснюється понення елемента 8, виконаного у вигляді язичка, за ворот елемента 8, виконаного у вигляді язичка, з даним винаходом, принцип дії якого відповідає положення у площині, показаній на Фіг.8, у напряпринципу дії елемента, зображеного на Фіг.1, хоча мку користувача. Такий поворот приводить до розторець самого елемента 8, виконаного у вигляді риву сполучного пристрою 29, при цьому частина язичка, звернений до грані 2 контейнера, відтягну13 елемента, виконаного у вигляді язичка, розтатий набагато далі у напрямку до грані 2 контейнешована в центрі елемента 8, виконаного у вигляді ра. Це означає, що забезпечується більший розмір язичка, а також інші частини 13 елемента, виконавиступу грані. Елемент 8, виконаний у вигляді язиного у вигляді язичка, пересуваючись вперед, зачка, який звужується догори у напрямку грані 2 чіпляються ззаду за бічні грані 6. Під час поворотконтейнера у прикладі, показаному на Фіг.6, деного руху центрально розташована частина монструє наявність у нижній грані декількох робоелемента, виконаного у вигляді язичка, спочатку чих отворів, в які користувач може вставити паззаду вступає в контакт з язичком 12, а після розлець для виконання поворотного руху. Крім того, риву сполучного пристрою 29 повертається у напозначені переривчастою лінією підсилюючі ребра прямку стінки 5 контейнера, причому у даному 21 виконані за одне ціле методом лиття під тиском контексті ділянка 30, що займається більш тонким на стороні елемента, виконаного у ви гляді язичка, матеріалом, служить віссю повороту. Після здійсзверненій до стінки контейнера. Переривчастими нення поворотного руху і відповідного піднімання лініями показані також куполоподібні пристрої 26, кришки 3 (не показано) виникає ситуація, зображерозташовані на стороні виступу 11 грані, причому на на Фіг.9. Та частина 13 елемента, виконаного у дана сторона звернена до стінки 5 контейнера, а вигляді язичка, яка здійснює поворот навколо дікуполоподібні пристрої відлиті за одне ціле. Крім лянки 30 більш тонкого матеріалу, перемістилася того, виступи 11 грані, показаної на Фіг.6, приєднамимо пелюстки 12, залишки розірваних сполучних ні до елемента 8, виконаного у вигляді язичка, за пристроїв 29 розташовуються або безпосередньо допомогою розривних сполучних пристроїв 28 у на частині 13 елемента, виконаного у вигляді язивигляді з'єднувальних перемичок, з метою захисту чка, або на елементі 8, виконаному у вигляді язичелемента 8, виконаного у вигляді язичка, від випака, або на їх обо х, тоді як бічні частини елемента, дкового спрацьовування. виконаного у вигляді язичка, пересуваються мимо На Фіг.7 показано отвір 7 зі сполученим з ним бічних граней. Повний зворотний поворот елеменелементом 8, виконаним у вигляді язичка, який та 8, виконаного у вигляді язичка, запобігається знаходиться в межах грані 2 контейнера. Це ознатим фактом, що центральна частина 13 елемента, чає, що немає в наявності жодного отвору 7, який виконаного у вигляді язичка, спирається на пелюсбув би відкритий у напрямку основи (дна) контейтку 12, а бічні частини 13 елемента, виконаного у нера і який був би оточений бічними гранями 6. вигляді язичка, спираються на бічні грані 6. Це Найбільша частина елемента 8, виконаного у виозначає, що елемент 8, виконаний у вигляді язичгляді язичка, маючи на увазі площу, зайнята єдика, вийшов з свого початкового положення і знахоним робочим отвором 27, в який можуть проникнудиться під певним кутом. ти одночасно декілька пальців користувача для Перелік позицій надання поворотного руху елементу, виконаному у 1 контейнер вигляді язичка. 2 грань контейнера Зрештою, на Фіг.8 і 9 показані два різних по3 кришка ложення елемента 8, виконаного у вигляді язичка, 4 фланець ще в одному прикладі здійснення винаходу, а са5 стінка контейнера ме, у початковому положенні і в поверненому по6 бічна грань ложенні елемента 8, виконаного у вигляді язичка. 7 отвір У цьому контексті розміщення куполоподібних ви8 елемент, виконаний у вигляді язичка ступів 26, розташованих між стінкою 5 контейнера і 9 ребро елементом 8, виконаним у вигляді язичка, відпові10 западина (виріз) дає зображенню на Фіг.6. Частина 13 елемента, 11 виступ грані виконаного у вигляді язичка, що займає централь12 пелюстка не положення на елементі 8, виконаному у вигляді 13 частина елемента, виконаного у вигляді язичка, забезпечує візуальний доступ до вертикаязичка льно розташованих вільних бічних граней, проти14 швидкознімний пристрій лежних відносно до граней елемента 8, виконано15 внутрішня грань кришки го у вигляді язичка, які приєднані до останніх 16 внутрішня стінка розривними сполучними пристроями 29. У цьому 17 зовнішня грань кришки контексті дана частина 13 елемента, виконаного у 18 виступаюча частина вигляді язичка, покрита пелюсткою 12 і приєднана 19 виступаюча частина з можливістю повороту до елемента 8, виконаного 21 підсилююче ребро (грань) 15 22 елемент у вигляді смуги 23 напівкругла торцева деталь 24 переривальний пристрій 25 підсилююча (жорстка) перемичка 26 куполоподібний пристрій 79449 16 27 робочий отвір 28 розривні сполучні пристрої 29 розривні сполучні пристрої 30 ділянка більш тонкого матеріалу 17 Комп’ютерна в ерстка Т. Чепелев а 79449 Підписне 18 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
