Масажний пристрій

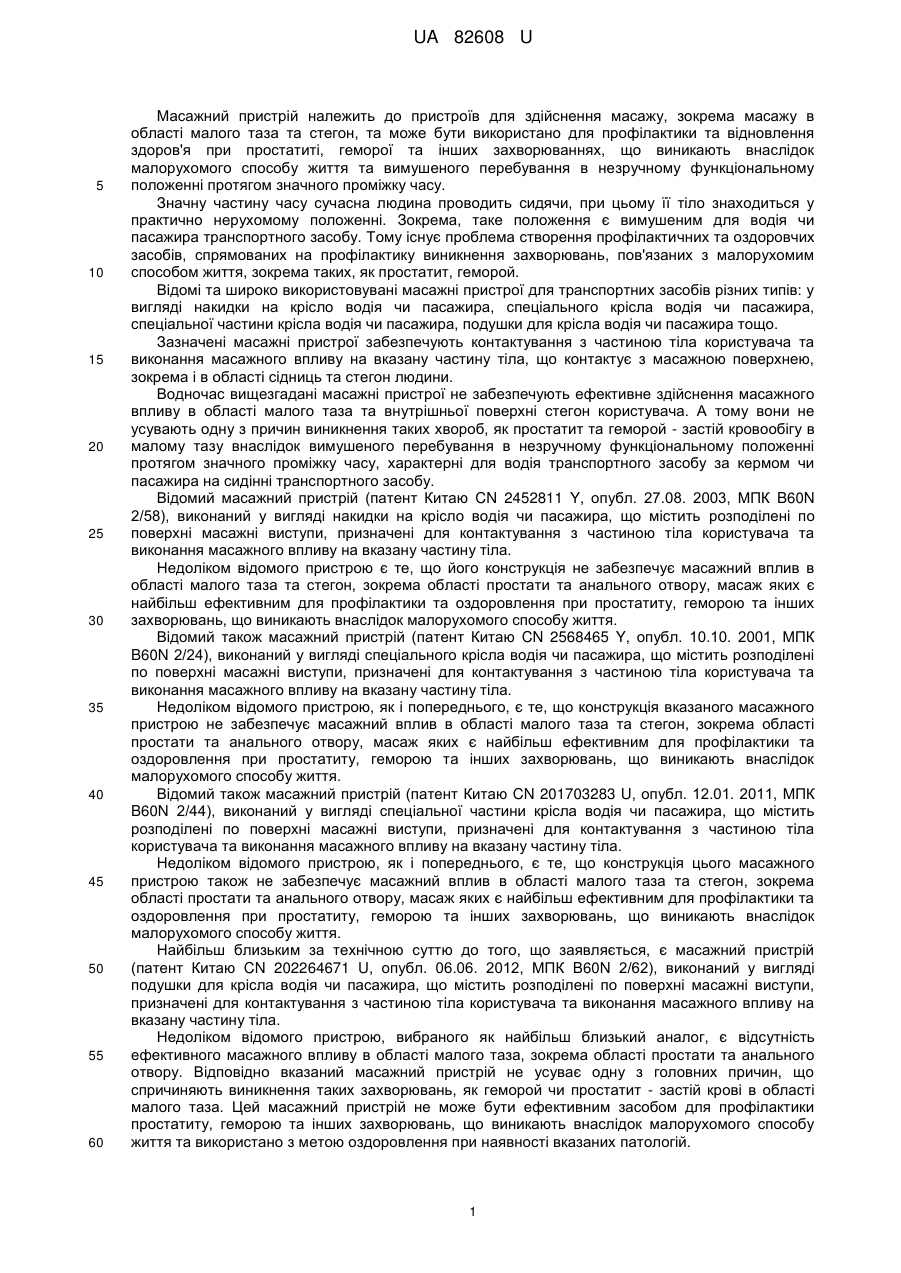

Реферат: Масажний пристрій містить засіб масажу з розподіленими по поверхні масажними виступами, призначеними для контактування з частиною тіла користувача та виконання масажного впливу на вказану частину тіла. Засіб масажу виконаний у вигляді поздовжньої сідлоподібної конструкції, що має рельєфну, з перемінним профілем поверхню, розділену на плавно спряжені частини, а саме передню частину, центральну частину, задню частину. Висота центральної частини більше висоти інших частин. UA 82608 U (54) МАСАЖНИЙ ПРИСТРІЙ UA 82608 U UA 82608 U 5 10 15 20 25 30 35 40 45 50 55 60 Масажний пристрій належить до пристроїв для здійснення масажу, зокрема масажу в області малого таза та стегон, та може бути використано для профілактики та відновлення здоров'я при простатиті, геморої та інших захворюваннях, що виникають внаслідок малорухомого способу життя та вимушеного перебування в незручному функціональному положенні протягом значного проміжку часу. Значну частину часу сучасна людина проводить сидячи, при цьому її тіло знаходиться у практично нерухомому положенні. Зокрема, таке положення є вимушеним для водія чи пасажира транспортного засобу. Тому існує проблема створення профілактичних та оздоровчих засобів, спрямованих на профілактику виникнення захворювань, пов'язаних з малорухомим способом життя, зокрема таких, як простатит, геморой. Відомі та широко використовувані масажні пристрої для транспортних засобів різних типів: у вигляді накидки на крісло водія чи пасажира, спеціального крісла водія чи пасажира, спеціальної частини крісла водія чи пасажира, подушки для крісла водія чи пасажира тощо. Зазначені масажні пристрої забезпечують контактування з частиною тіла користувача та виконання масажного впливу на вказану частину тіла, що контактує з масажною поверхнею, зокрема і в області сідниць та стегон людини. Водночас вищезгадані масажні пристрої не забезпечують ефективне здійснення масажного впливу в області малого таза та внутрішньої поверхні стегон користувача. А тому вони не усувають одну з причин виникнення таких хвороб, як простатит та геморой - застій кровообігу в малому тазу внаслідок вимушеного перебування в незручному функціональному положенні протягом значного проміжку часу, характерні для водія транспортного засобу за кермом чи пасажира на сидінні транспортного засобу. Відомий масажний пристрій (патент Китаю CN 2452811 Y, опубл. 27.08. 2003, МПК B60N 2/58), виконаний у вигляді накидки на крісло водія чи пасажира, що містить розподілені по поверхні масажні виступи, призначені для контактування з частиною тіла користувача та виконання масажного впливу на вказану частину тіла. Недоліком відомого пристрою є те, що його конструкція не забезпечує масажний вплив в області малого таза та стегон, зокрема області простати та анального отвору, масаж яких є найбільш ефективним для профілактики та оздоровлення при простатиту, геморою та інших захворювань, що виникають внаслідок малорухомого способу життя. Відомий також масажний пристрій (патент Китаю CN 2568465 Y, опубл. 10.10. 2001, МПК B60N 2/24), виконаний у вигляді спеціального крісла водія чи пасажира, що містить розподілені по поверхні масажні виступи, призначені для контактування з частиною тіла користувача та виконання масажного впливу на вказану частину тіла. Недоліком відомого пристрою, як і попереднього, є те, що конструкція вказаного масажного пристрою не забезпечує масажний вплив в області малого таза та стегон, зокрема області простати та анального отвору, масаж яких є найбільш ефективним для профілактики та оздоровлення при простатиту, геморою та інших захворювань, що виникають внаслідок малорухомого способу життя. Відомий також масажний пристрій (патент Китаю CN 201703283 U, опубл. 12.01. 2011, МПК B60N 2/44), виконаний у вигляді спеціальної частини крісла водія чи пасажира, що містить розподілені по поверхні масажні виступи, призначені для контактування з частиною тіла користувача та виконання масажного впливу на вказану частину тіла. Недоліком відомого пристрою, як і попереднього, є те, що конструкція цього масажного пристрою також не забезпечує масажний вплив в області малого таза та стегон, зокрема області простати та анального отвору, масаж яких є найбільш ефективним для профілактики та оздоровлення при простатиту, геморою та інших захворювань, що виникають внаслідок малорухомого способу життя. Найбільш близьким за технічною суттю до того, що заявляється, є масажний пристрій (патент Китаю CN 202264671 U, опубл. 06.06. 2012, МПК B60N 2/62), виконаний у вигляді подушки для крісла водія чи пасажира, що містить розподілені по поверхні масажні виступи, призначені для контактування з частиною тіла користувача та виконання масажного впливу на вказану частину тіла. Недоліком відомого пристрою, вибраного як найбільш близький аналог, є відсутність ефективного масажного впливу в області малого таза, зокрема області простати та анального отвору. Відповідно вказаний масажний пристрій не усуває одну з головних причин, що спричиняють виникнення таких захворювань, як геморой чи простатит - застій крові в області малого таза. Цей масажний пристрій не може бути ефективним засобом для профілактики простатиту, геморою та інших захворювань, що виникають внаслідок малорухомого способу життя та використано з метою оздоровлення при наявності вказаних патологій. 1 UA 82608 U 5 10 15 20 25 30 35 40 45 50 55 Також відомий пристрій не забезпечує можливість здійснення масажного впливу на внутрішню поверхню стегон, область, в якій розташована значна кількість біологічно активних точок, масаж яких також сприяє оздоровчому впливу на організм людини. В основу корисної моделі поставлена задача створити простий по конструкції та зручний у користуванні масажний пристрій, який забезпечує контактування з тілом користувача в області малого таза, зокрема області простати та анального отвору, а також в області внутрішньої поверхні стегон, та виконання ефективного масажного впливу на них. Поставлена задача вирішується тим, що в конструкції масажного пристрою, що містить засіб масажу з розподіленими по поверхні масажними виступами, призначеними для контактування з частиною тіла користувача та виконання масажного впливу на вказану частину тіла, згідно з корисною моделлю, засіб масажу виконаний у вигляді поздовжньої сідлоподібної конструкції, що має рельєфну, з перемінним профілем поверхню, розділену на плавно спряжені частини, а саме передню частину, в вертикально поздовжній площині нахилену вгору під кутом  7-40° відносно нижньої горизонтальної площини пристрою, центральну частину, що має першу ділянку, у верхній точці якої розташований перший центральний масажний виступ, що контактує з тілом користувача в області простати та виконує на неї масажний вплив, в вертикально поздовжній площині нахилену вгору під кутом  50-80° відносно горизонтальної осі, проведеної через верхню точку пристрою, другу ділянку, близько до центра якої розташований другий центральний масажний виступ, що контактує з тілом користувача в області анального отвору та виконує на неї масажний вплив, в вертикально поздовжній площині нахилену вгору під кутом  7-35° відносно нижньої горизонтальної площини пристрою, дві ідентичних поздовжньо симетричних бічні частини, нахилені вгору і спрямовані таким чином, що вони взаємно наближаються одна до одної та звужуються до передньої частини, покриті рядами бічних масажних виступів, які утворюють на поверхні рельєфні елементи, що контактують з тілом користувача в області малого таза та стегон, та виконують масажний вплив на них, в горизонтально поздовжній площині нахилені під кутом  10-46° відносно центральної осі цієї площини, задню частину, в вертикально поздовжній площині нахилену вгору під кутом  25-75° відносно нижньої горизонтальної площини пристрою, причому висота центральної частини більше висоти інших частин, передня частина, центральна частина, бічні частини в вертикально поперечній площині знижуються на бічній поверхні відносно вертикалі під кутом  15-75°. Завдяки тому, що засіб масажу виконаний у вигляді поздовжньої сідлоподібної конструкції описаного вище виконання, забезпечується його анатомічна та ортопедична форма, що повторюючи форму пахової області людини сприяє ефективному контакту між масажними виступами масажного пристрою та частиною тіла користувача, на яку виконують масажний вплив. Додатково завдяки сідлоподібній конструкції забезпечується зручність та комфортність користування масажним пристроєм, а така форма масажного пристрою є ергономічною, адже сприяє рівномірному розподілу ваги тіла користувача по поверхні засобу масажу. Розташування першого центрального масажного виступу, другого центрального масажного виступу, рядів бічних масажних виступів, таким чином, що вони здійснюють акупунктурний та/або акупресурний вплив на біологічно активні точки підвищує ефективність дії масажу та оздоровчий ефект від нього. Завдяки тому, що перший центральний масажний виступ, другий центральний масажний виступ, бічні масажні виступи споряджені полімерними та/або мінеральними та/або металевими вставками енерго-інформаційної дії забезпечується додатковий профілактичний та оздоровчий вплив на області тіла, з якими контактують вставки, а саме області простати та анального отвору. Додатково досягненню зазначеного ефекту сприяє те, що вставки енерго-інформаційної дії виготовлено зі структурованого матеріалу, отриманого одним із можливих способів, наприклад магнітним полем або електромагнітним полем, або світловим випромінюванням, або акустичним випромінюванням, або вібраційним способом, або механічним способом, або їх довільною комбінацією. Переважним є варіант виконання, при якому ряди бічних масажних виступів, які утворюють на поверхні рельєфні елементи, займають від 30 до 70 % поверхні бічних частин. Зазначене виконання забезпечує покращену циркуляцію крові в частині тіла користувача, на яку виконують масажний вплив, за рахунок забезпечення контакту масажного пристрою з досить значною площею тіла користувача. Існує два можливих варіанти виконання бічних масажних виступів. Перший варіант, коли бічні масажні виступи частково або повністю мають однакові висоту та/або діаметр, та/або 2 UA 82608 U 5 10 15 20 25 30 35 40 45 50 55 відстані між центрами, та/або форму, та другий варіант, коли бічні масажні виступи частково або повністю мають різні висоту та/або діаметр, та/або відстані між центрами, та/або форму. Перший центральний масажний виступ, другий центральний масажний виступ, бічні масажні виступи мають закруглену верхню частину, наприклад півсферичної форми, завдяки чому забезпечується комфортність користування засобом масажу. Виконання масажного пристрою із пружного еластичного матеріалу, наприклад термоеластопласту забезпечує зручність та гігієнічність користування ним. Можливі різні варіанти використання масажного пристрою, переважними з яких є такі, коли його встановлено на сидіння транспортного засобу або виконано як частина сидіння транспортного засобу. Крім того масажний пристрій може бути встановлено на сидіння стільця чи крісла, або масажного крісла, або іншого пристосованого для виконання масажу засобу, або виконано як частину сидіння стільця чи крісла, або сидіння масажного крісла, або іншого пристосованого для виконання масажу засобу. Корисна модель ілюструється кресленнями, де на фіг. 1 зображено масажний пристрій, вигляд зверху, на фіг. 2 - масажний пристрій, вигляд збоку, на фіг. 3 - масажний пристрій, вигляд збоку, повздовжній розріз, на фіг. 4 - масажний пристрій, вигляд спереду. Масажний пристрій згідно з корисною моделлю містить засіб масажу, виконаний у вигляді поздовжньої сідлоподібної конструкції, що має рельєфну, з перемінним профілем поверхню, розділену на плавно спряжені частини. Передня частина 1 в вертикально поздовжній площині нахилена вгору під кутом  вибраним в межах від 7 до 40° відносно нижньої горизонтальної площини пристрою (в представленому на кресленнях прикладі 11°). Центральна частина 2 містить два центральні масажні виступи 3 та 4 півсферичної форми. Перший центральний масажний виступ 3 контактує з тілом користувача в області простати та виконує на неї масажний вплив. Другий центральний масажний виступ 4 контактує з тілом користувача в області анального отвору та виконує на неї масажний вплив. Центральна частина 2 умовно поділена на дві ділянки. Перша ділянка 5, на якій розташований перший з центральних масажних виступів 3, в вертикально поздовжній площині нахилена вгору під кутом , вибраним в межах від 50 до 80° відносно горизонтальної осі, проведеної через верхню точку пристрою (в представленому на кресленнях прикладі 65°), а перший центральний масажний виступ 3 розташований у верхній точці першої ділянки 5. Друга ділянка 6, на якій розташований другий з центральних масажних виступів 4, в вертикально поздовжній площині нахилена вгору під кутом , вибраним в межах від 7 до 35° відносно нижньої горизонтальної площини пристрою (в представленому на кресленнях прикладі 11°), а другий центральний масажний виступ 4 розташований близько до центра другої ділянки 6. Дві ідентичних поздовжньо симетричних бічні частини 7 та 8, покриті рядами бічних масажних виступів 9 півсферичної форми, які утворюють на поверхні рельєфні елементи 10, що контактують з тілом користувача в області малого таза та стегон, та виконують масажний вплив на них. При цьому бічні частини 7, 8 нахилені вгору і спрямовані таким чином, що вони взаємно наближаються одна до одної, та звужуються до передньої частини. В горизонтально поздовжній площині вони в нахилені під кутом , вибраним в межах від 10 до 46° відносно центральної осі цієї площини (в представленому на кресленнях прикладі 26°). Задня частина 11 в вертикально поздовжній площині нахилена вгору під кутом, вибраним в межах від 25 до 75° відносно нижньої горизонтальної площини пристрою (в представленому на кресленнях прикладі 75°). Висота центральної частини 2 більше висоти передньої частини 1, бічних частин 7 та 8, задньої частини 11. Передня частина 1, центральна частина 2, бічні частини 7 та 8 в вертикально поперечній площині знижуються на бічній поверхні відносно вертикалі під кутом , вибраним в межах від 15 до 75°. Перший центральний масажний виступ 3, другий центральний масажний виступ 4, ряди бічних масажних виступів 9, які утворюють на поверхні рельєфні елементи 10, розташовані таким чином, що здійснюють акупунктурний та/або акупресурний вплив на біологічно активні точки, зокрема точки акупунктури "чан-цян", "шан-ляо", "ци-ляо", "чжун-ляо", "ся-ляо", "хуей-ян" (див., наприклад, Мачерет Е.Л., Коркушко А.О. Основы традиционной китайской медицины в рефлексотерапии. - К.: ДІЯ, 2005. - С. 161, 184). 3 UA 82608 U 5 10 15 20 25 30 35 40 45 50 55 60 В представленому на кресленнях варіанті виконання перший центральний масажний виступ 3 та другий центральний масажний виступ 4 споряджені полімерними вставками енергоінформаційної дії, виготовленими під дією статичного електричного поля із полімеру, що зазнав дипольного структурування на частотах здорових органів простати і прямої кишки. Проте в інших варіантах виконання перший центральний масажний виступ 3, другий центральний масажний виступ 4, бічні масажні виступи 9 можуть бути повністю або частково споряджені мінеральними та/або металевими вставками енерго-інформаційної дії. В представленому на кресленнях варіанті виконання площа, яку займають ряди бічних масажних виступів 5, складає приблизно 70 % поверхні бічних частин 7 та 8. Проте в інших варіантах виконання ряди бічних масажних виступів 9, які утворюють на поверхні рельєфні елементи 10, можуть займати від 30 до 70 % поверхні бічних частин 7 та 8. В представленому на кресленнях варіанті виконання бічні масажні виступи 9 мають однакові висоту (5 мм.), діаметр (5 мм.), відстані між центрами (10 мм) та півсферичну форму. Проте представлений на кресленнях варіант є лише одним із можливих варіантів виконання. Так, можливий варіант виконання, при якому бічні масажні виступи 9 частково або повністю будуть мати різні висоту та/або діаметр, та/або відстані між центрами, та/або форму. Також перший центральний масажний виступ 3, другий центральний масажний виступ 4, бічні масажні виступи 9 можуть бути виконані з різних, довільних, струмопровідних між собою матеріалів, для застосування біорелаксаційного впливу на тіло користувача. В представленому на кресленнях варіанті виконання масажний пристрій вироблено з термоеластопласту. Проте в інших варіантах виконання його може бути вироблено і з іншого, довільного, бажано пружного еластичного матеріалу. Масажний пристрій працює наступним чином. Масажний пристрій встановлюють на сидіння водія чи пасажира (далі - користувача) транспортного засобу. Користувач сідає на встановлений на сидіння масажний пристрій та приймає зручну для нього сидячу позу. При цьому перший центральний масажний виступ 3 контактує з тілом користувача в області простати, другий центральний масажний виступ 4 контактує з тілом користувача в області анального отвору, ряди бічних масажних виступів 9, які утворюють на поверхні рельєфні елементи 10 контактують з тілом користувача в області малого таза та внутрішньої поверхні стегон, здійснюючи кожен тиск на відповідні області тіла. Під час руху транспортного засобу користувач постійно здійснює локальні рухи та переміщення, тим самим виконуючи самомасаж. За рахунок відповідного розміщення першого центрального масажного виступу 3, другого центрального масажного виступу 4, рядів бічних масажних виступів 9, які утворюють на поверхні рельєфні елементи 10, здійснюється також акупунктурний та/або акупресурний вплив на біологічно активні точки в області простати, анального отвору, малого таза та внутрішньої поверхні стегон. При цьому вибрана довжина першого центрального масажного виступу 3 та другого центрального масажного виступу 4, бічних масажних виступів 9, які утворюють на поверхні рельєфні елементи 10, забезпечує необхідну для акупунктурного та/або акупресурного впливу глибину проникнення в тіло користувача до 1-1,5 см. Завдяки контакту першого центрального масажного виступу 3 з тілом користувача в області простати, другого центрального масажного виступу 4 з тілом користувача в області анального отвору та виконанню масажного впливу на них, відбувається стимуляція мускулатури, рефлекторне скорочення м'язів та їх посилене омивання кров'ю. Таким чином масажний пристрій профілактично протидіє застою крові в області малого таза та виникненню і розвитку пов'язаних з ним патологій, зокрема простатиту та геморою. Завдяки контакту рядів бічних масажних виступів 9, які утворюють на поверхні рельєфні елементи 10 з тілом користувача в області внутрішньої поверхні стегон, де розташована значна кількість біологічно активних точок, здійснюється акупунктурний та/або акупресурний вплив на них, а їх масаж сприяє оздоровчому впливу на організм людини. Додатково виконанню масажного впливу в області малого таза та стегон сприяє сам процес руху транспортного засобу. Нерівності дороги спричиняють додаткове переміщення тіла в горизонтальній та вертикальній площині, створюють додатковий тиск, та, як наслідок, відповідну додаткову стимуляцію мускулатури, рефлекторне скорочення м'язів та їх посилене омивання кров'ю. Для здорового чоловіка з метою профілактики та оздоровлення достатнім є використання описаного масажного пристрою протягом 1-2 годин щодня, для осіб, що постійно ведуть 4 UA 82608 U 5 10 15 20 сидячий спосіб життя, бажаним є поступове збільшення часу використання до 3-4 години щодня. Для виникнення профілактичного та оздоровчого ефекту від використання вставок енергоінформаційної дії необхідне тривале, не менше одного місяця, щоденне використання масажного пристрою. Переважним способом використання масажного пристрою є його встановлення на сидіння автомобіля та використання в процесі руху транспортного засобу. Також, за бажання, можливе його виконання як частини сидіння транспортного засобу. Проте можливості використання описаного масажного пристрою не обмежуються лише використанням в транспортних засобах. Можливі, при необхідності, і інші варіанти його використання, наприклад, в офісах або вдома, де його може бути встановлено на робочій/домашній стілець чи крісло. Під час роботи в офісі або вдома, користувач також постійно здійснює мимовільні локальні рухи та переміщення, тим самим виконуючи самомасаж. Можливе також встановлення масажного пристрою на сидіння масажного крісла або іншого пристосованого для виконання масажу засобу або виконання як частини сидіння масажного крісла або іншого спеціально пристосованого для виконання масажу засобу. В цілому, використання масажного пристрою описаної конструкції, забезпечує ефективну профілактику захворювань, що виникають внаслідок малорухомого способу життя та вимушеного перебування в незручному функціональному положенні протягом значного проміжку часу та ефективне відновлення здоров'я при захворюванні на простатит, геморой. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 55 1. Масажний пристрій, що містить засіб масажу з розподіленими по поверхні масажними виступами, призначеними для контактування з частиною тіла користувача та виконання масажного впливу на вказану частину тіла, який відрізняється тим, що засіб масажу виконаний у вигляді поздовжньої сідлоподібної конструкції, що має рельєфну, з перемінним профілем поверхню, розділену на плавно спряжені частини, а саме передню частину, в вертикально поздовжній площині нахилену вгору під кутом  7-40° відносно нижньої горизонтальної площини пристрою, центральну частину, що має першу ділянку, у верхній точці якої розташований перший центральний масажний виступ, що контактує з тілом користувача в області простати та виконує на неї масажний вплив, в вертикально поздовжній площині нахилену вгору під кутом  50-80° відносно горизонтальної осі, проведеної через верхню точку пристрою, другу ділянку, близько до центру якої розташований другий центральний масажний виступ, що контактує з тілом користувача в області анального отвору та виконує на неї масажний вплив, в вертикально поздовжній площині нахилену вгору під кутом  7-35° відносно нижньої горизонтальної площини пристрою, дві ідентичних поздовжньо симетричних бічні частини, нахилені вгору і спрямовані таким чином, що вони взаємно наближаються одна до одної та звужуються до передньої частини, покриті рядами бічних масажних виступів, які утворюють на поверхні рельєфні елементи, що контактують з тілом користувача в області малого таза та стегон, та виконують масажний вплив на них, в горизонтально поздовжній площині нахилені під кутом  10-46° відносно центральної осі цієї площини, задню частину, в вертикально поздовжній площині нахилену вгору під кутом  25-75° відносно нижньої горизонтальної площини пристрою, причому висота центральної частини більше висоти інших частин, передня частина, центральна частина, бічні частини в вертикально поперечній площині знижуються на бічній поверхні відносно вертикалі під кутом  15-75°. 2. Масажний пристрій за п. 1, який відрізняється тим, що перший центральний масажний виступ, другий центральний масажний виступ, ряди бічних масажних виступів розташовані таким чином, що здійснюють акупунктурний та/або акупресурний вплив на біологічно активні точки. 3. Масажний пристрій за п. 1, п. 2, який відрізняється тим, що перший центральний масажний виступ, другий центральний масажний виступ, бічні масажні виступи споряджені полімерними та/або мінеральними, та/або металевими вставками енерго-інформаційної дії. 4. Масажний пристрій за п. 3, який відрізняється тим, що вставки енерго-інформаційної дії виготовлено зі структурованого матеріалу, отриманого одним із можливих способів, наприклад магнітним полем або електромагнітним полем, або світловим випромінюванням, або акустичним випромінюванням, або вібраційним способом, або механічним способом, або їх довільною комбінацією. 5 UA 82608 U 5 10 15 5. Масажний пристрій за п. 2, п. 3, який відрізняється тим, що ряди бічних масажних виступів утворюють на поверхні рельєфні елементи, займають від 30 до 70 % поверхні бічних частин. 6. Масажний пристрій за п. 5, який відрізняється тим, що бічні масажні виступи частково або повністю мають однакові висоту та/або діаметр, та/або відстані між центрами, та/або форму. 7. Масажний пристрій за п. 5, який відрізняється тим, що бічні масажні виступи частково або повністю мають різні висоту та/або діаметр, та/або відстані між центрами, та/або форму. 8. Масажний пристрій за п. 2, який відрізняється тим, що перший центральний масажний виступ, другий центральний масажний виступ, бічні масажні виступи мають закруглену верхню частину, наприклад півсферичної форми. 9. Масажний пристрій за п. 1, який відрізняється тим, що його виконано із пружного еластичного матеріалу, наприклад термоеластопласту. 10. Масажний пристрій за п. 1, який відрізняється тим, що його встановлено на сидіння транспортного засобу або виконано як частину сидіння транспортного засобу. 11. Масажний пристрій за п. 1, який відрізняється тим, що його встановлено на сидіння стільця чи крісла, на сидіння масажного крісла, або іншого пристосованого для виконання масажу засобу, або виконано як частину сидіння стільця чи крісла, сидіння масажного крісла, або іншого пристосованого для виконання масажу засобу. 6 UA 82608 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
