Кришка для безпечної дегазації

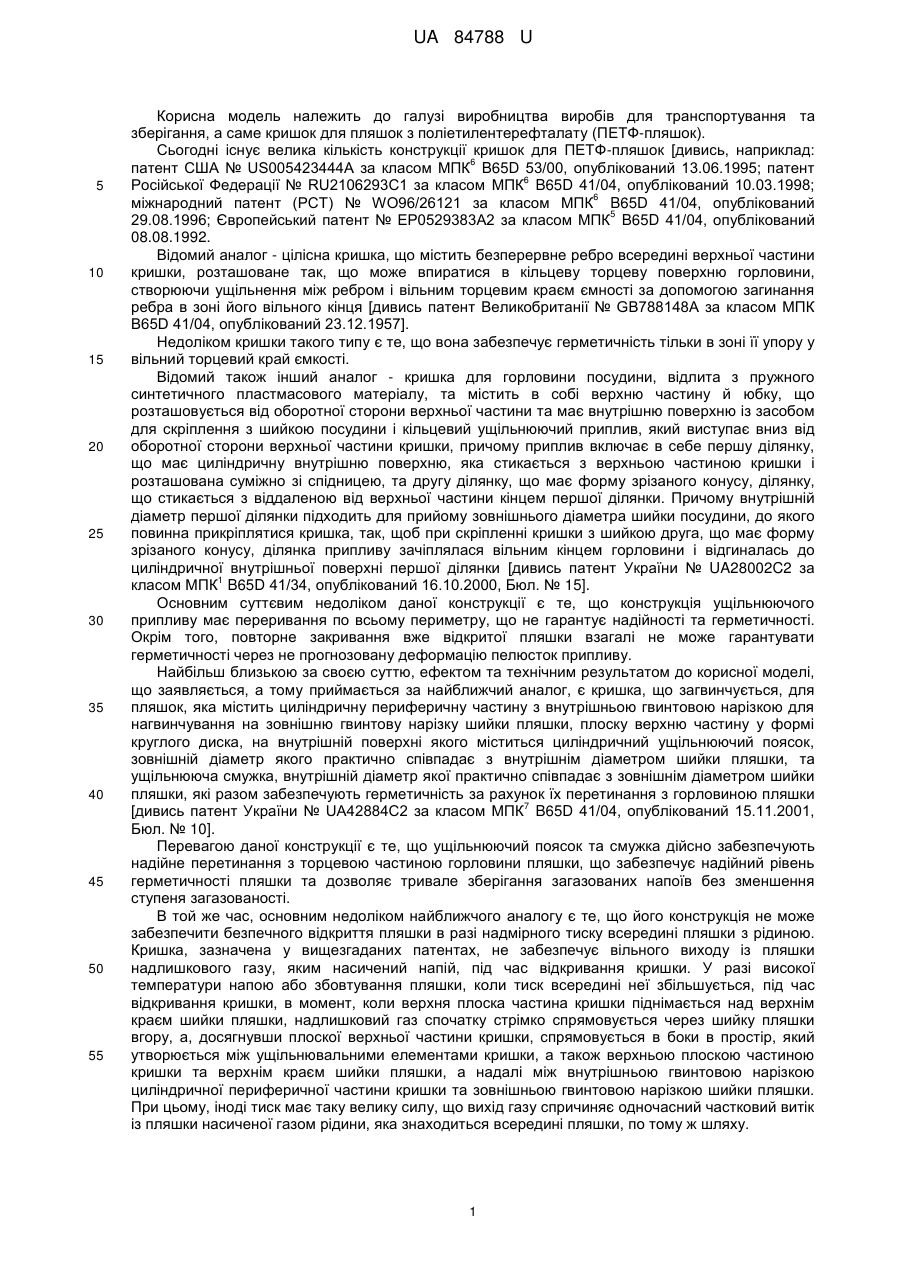

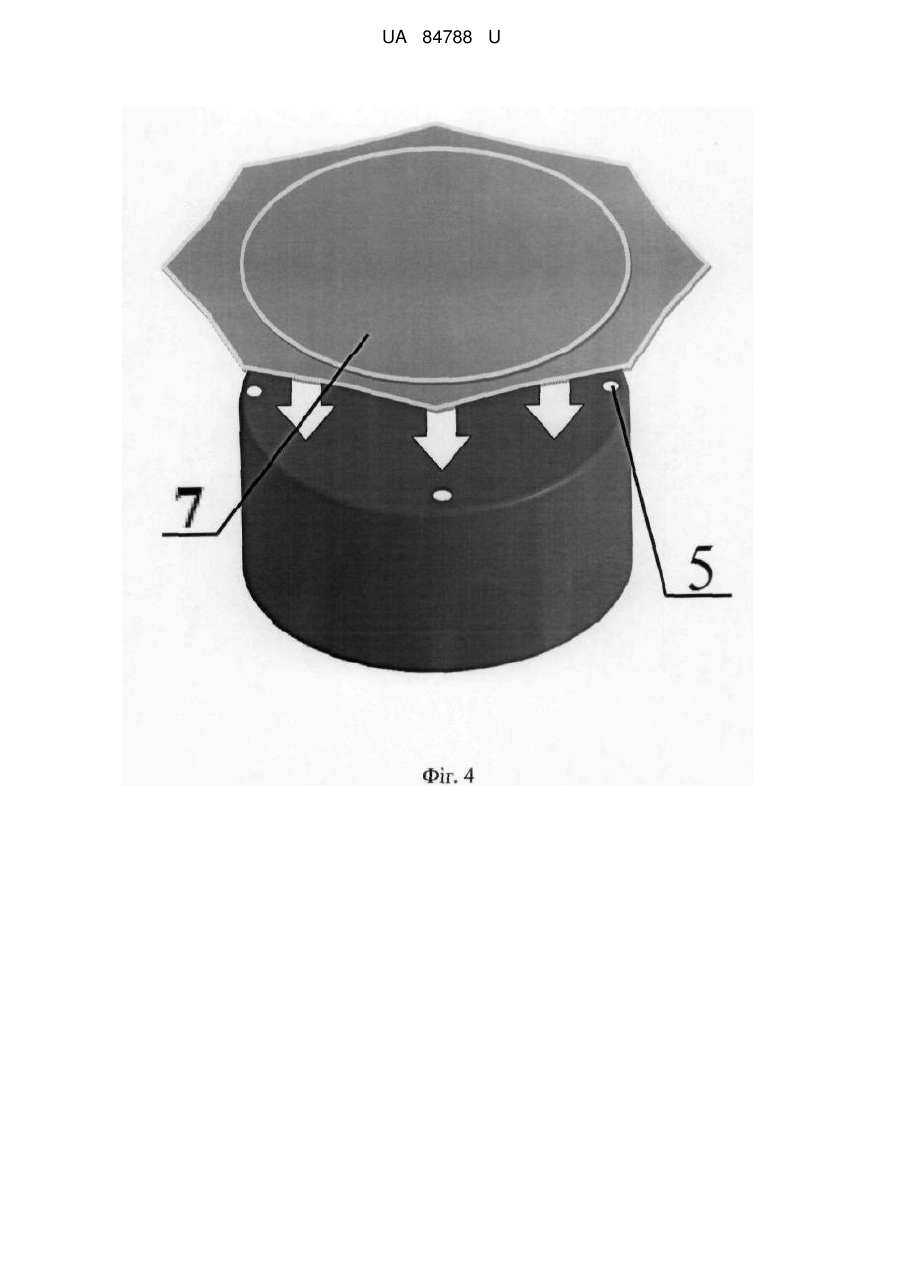

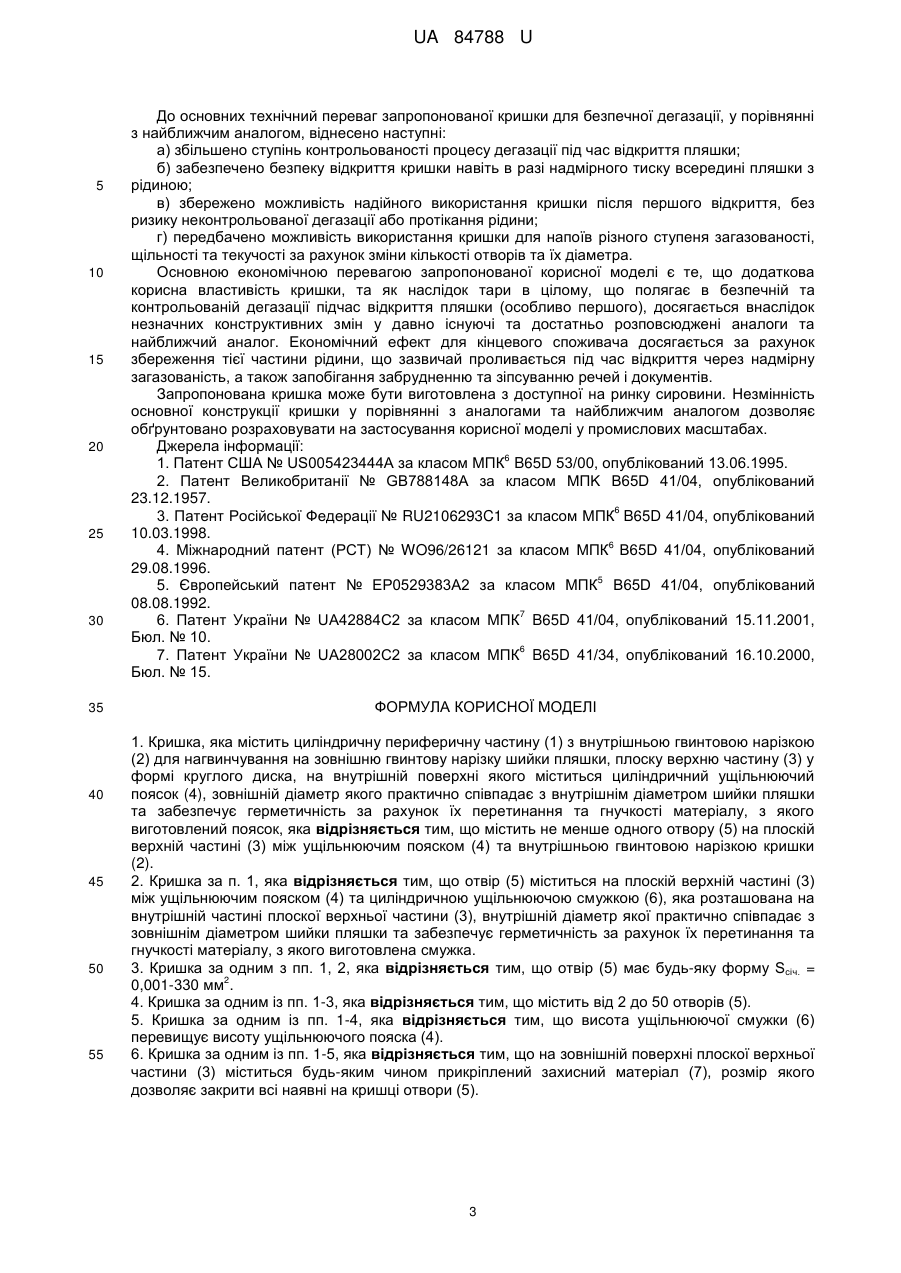

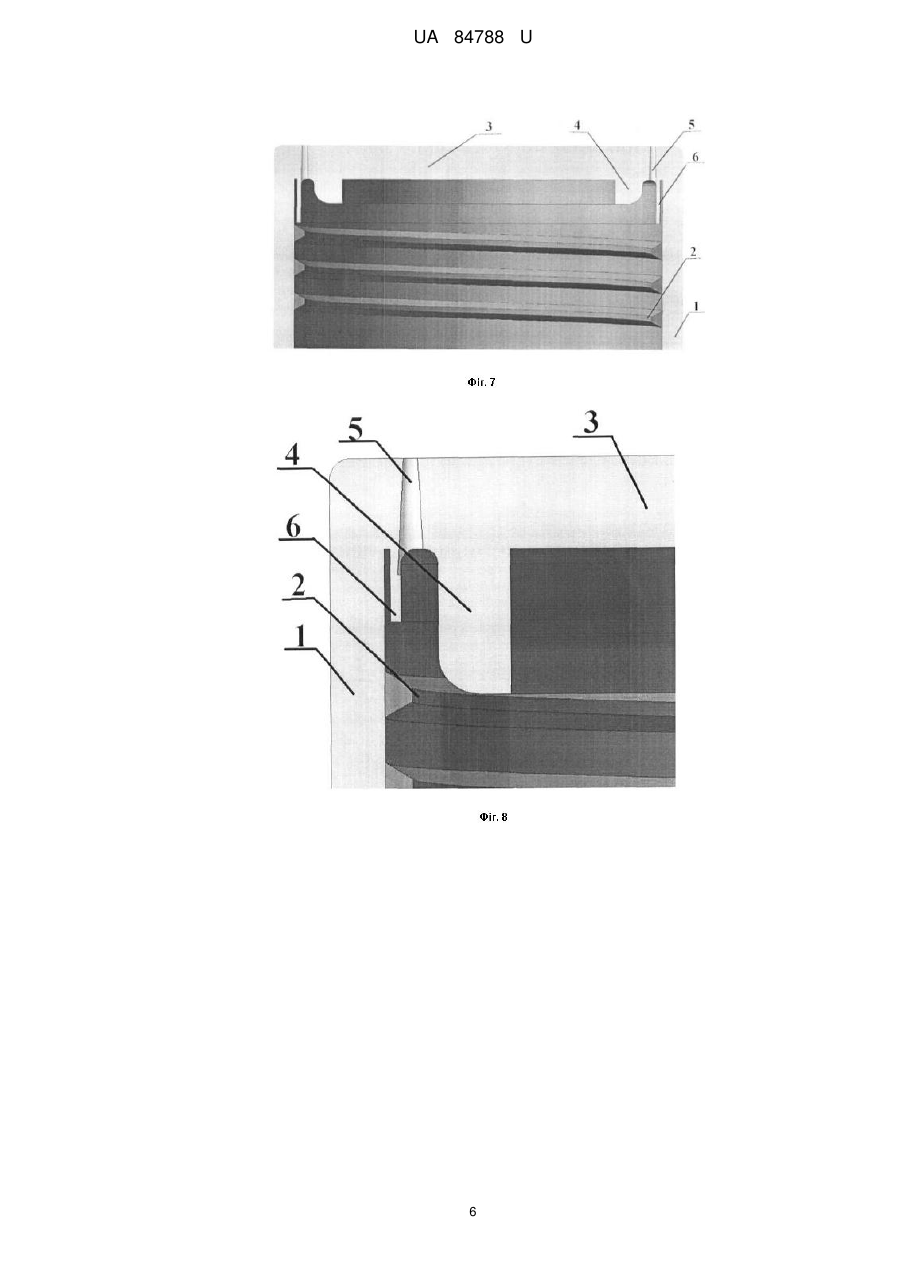

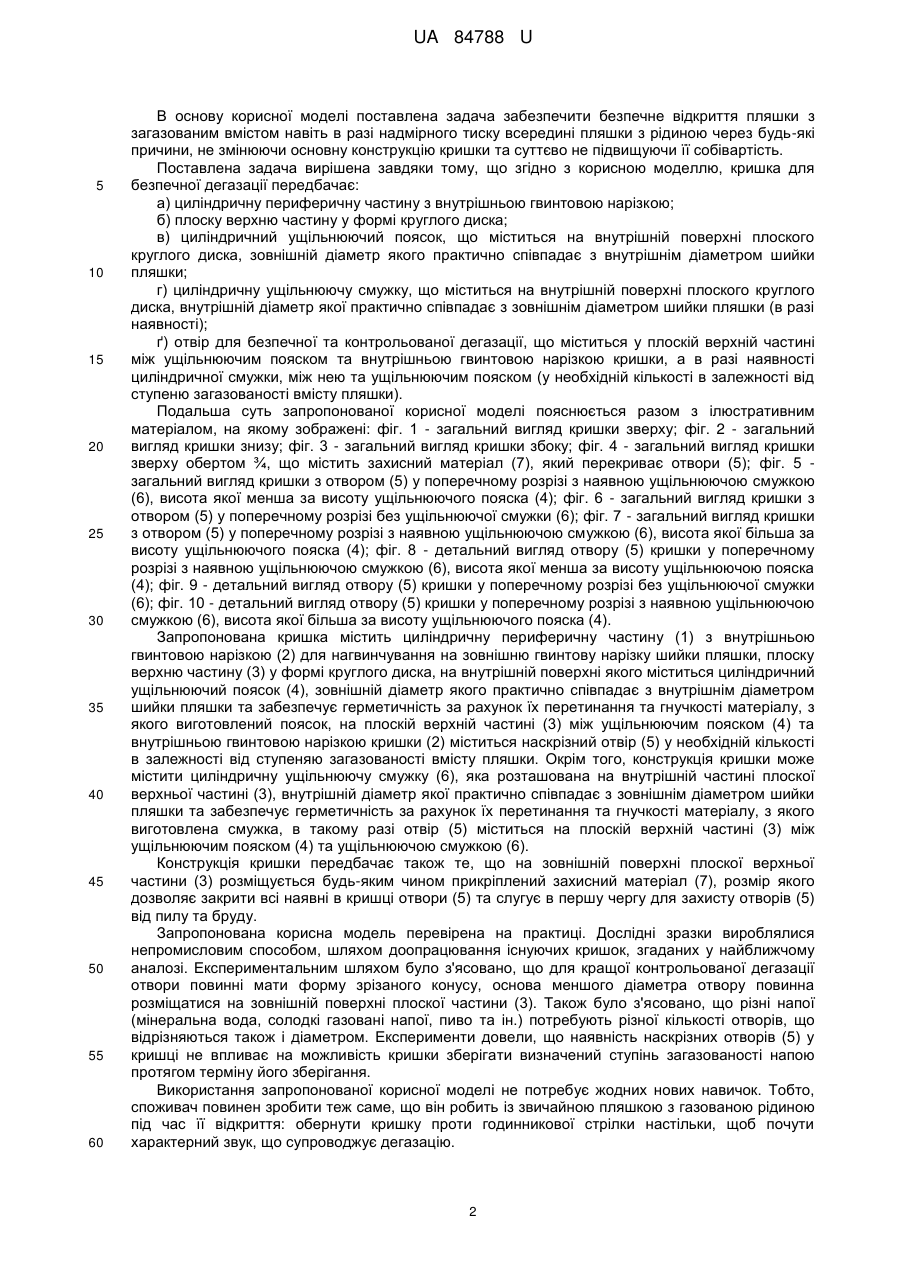

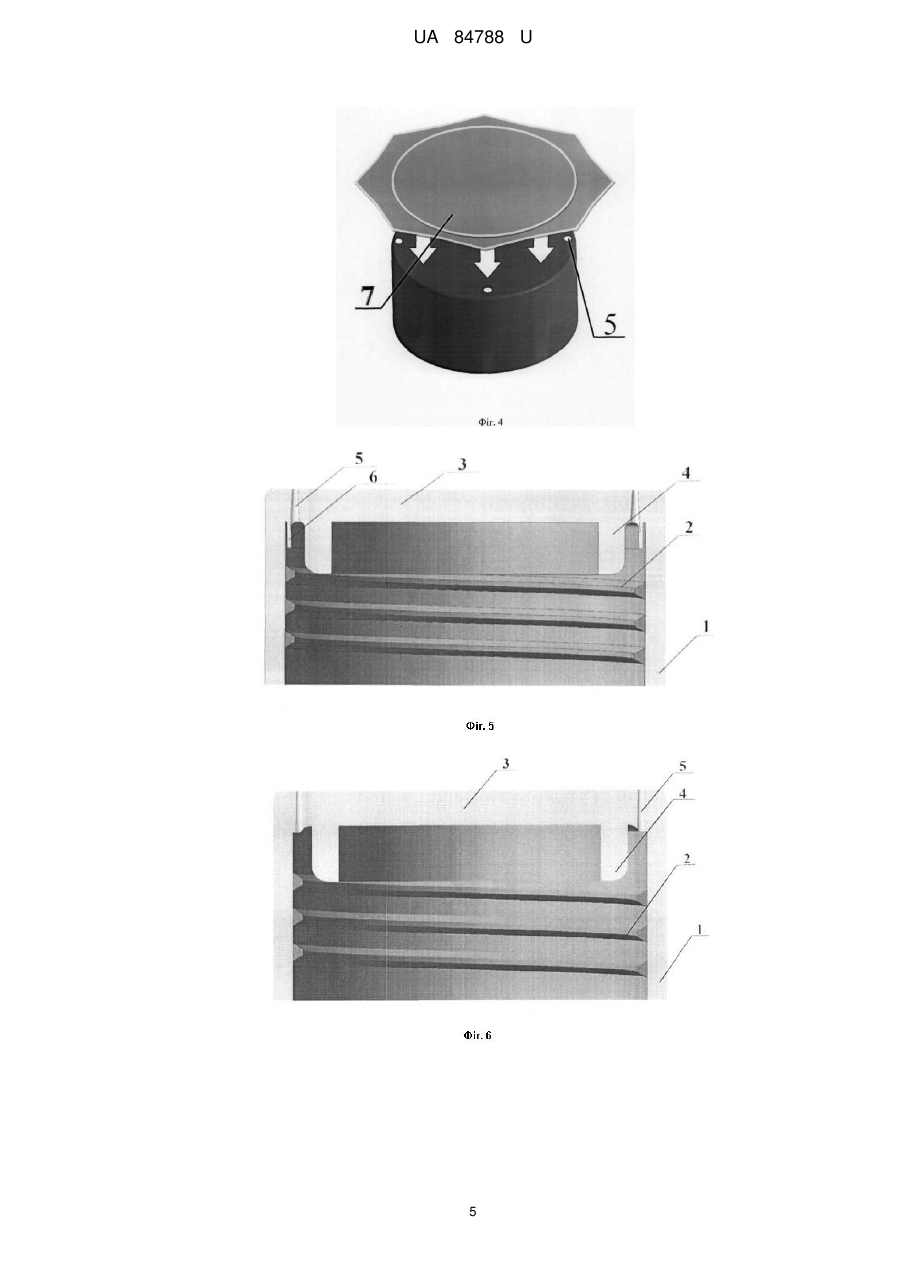

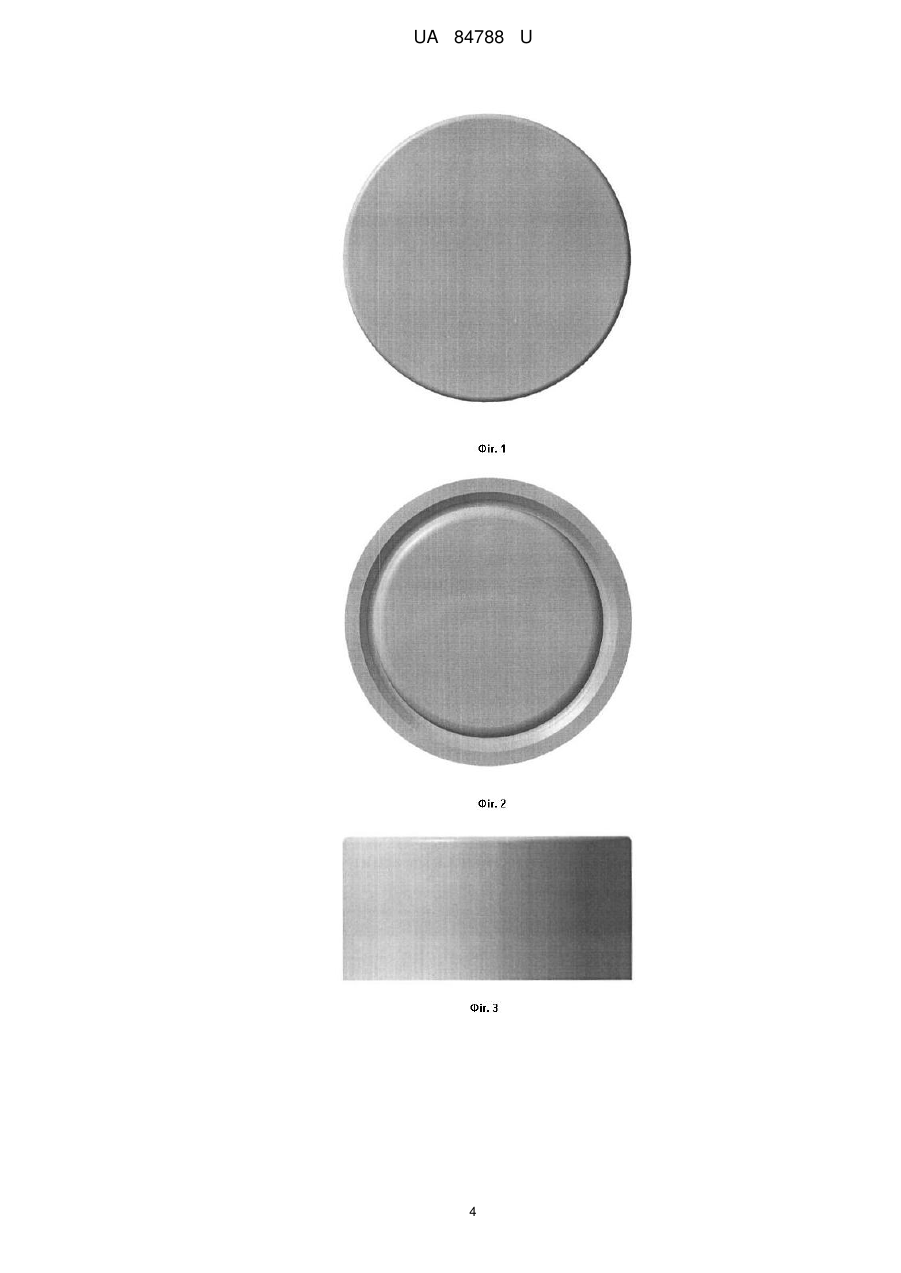

Реферат: Кришка містить циліндричну периферичну частину (1) з внутрішньою гвинтовою нарізкою (2) для нагвинчування на зовнішню гвинтову нарізку шийки пляшки, плоску верхню частину (3) у формі круглого диска, на внутрішній поверхні якого міститься циліндричний ущільнюючий поясок (4), зовнішній діаметр якого практично співпадає з внутрішнім діаметром шийки пляшки та забезпечує герметичність за рахунок їх перетинання та гнучкості матеріалу, з якого виготовлений поясок. Містить не менше одного отвору (5) на плоскій верхній частині (3) між ущільнюючим пояском (4) та внутрішньою гвинтовою нарізкою кришки (2). UA 84788 U (12) UA 84788 U UA 84788 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі виробництва виробів для транспортування та зберігання, а саме кришок для пляшок з поліетилентерефталату (ПЕТФ-пляшок). Сьогодні існує велика кількість конструкції кришок для ПЕТФ-пляшок [дивись, наприклад: 6 патент США № US005423444A за класом МПК B65D 53/00, опублікований 13.06.1995; патент 6 Російської Федерації № RU2106293C1 за класом МПК B65D 41/04, опублікований 10.03.1998; 6 міжнародний патент (РСТ) № WO96/26121 за класом МПК B65D 41/04, опублікований 5 29.08.1996; Європейський патент № ЕР0529383А2 за класом МПК B65D 41/04, опублікований 08.08.1992. Відомий аналог - цілісна кришка, що містить безперервне ребро всередині верхньої частини кришки, розташоване так, що може впиратися в кільцеву торцеву поверхню горловини, створюючи ущільнення між ребром і вільним торцевим краєм ємності за допомогою загинання ребра в зоні його вільного кінця [дивись патент Великобританії № GB788148A за класом МПК B65D 41/04, опублікований 23.12.1957]. Недоліком кришки такого типу є те, що вона забезпечує герметичність тільки в зоні її упору у вільний торцевий край ємкості. Відомий також інший аналог - кришка для горловини посудини, відлита з пружного синтетичного пластмасового матеріалу, та містить в собі верхню частину й юбку, що розташовується від оборотної сторони верхньої частини та має внутрішню поверхню із засобом для скріплення з шийкою посудини і кільцевий ущільнюючий приплив, який виступає вниз від оборотної сторони верхньої частини кришки, причому приплив включає в себе першу ділянку, що має циліндричну внутрішню поверхню, яка стикається з верхньою частиною кришки і розташована суміжно зі спідницею, та другу ділянку, що має форму зрізаного конусу, ділянку, що стикається з віддаленою від верхньої частини кінцем першої ділянки. Причому внутрішній діаметр першої ділянки підходить для прийому зовнішнього діаметра шийки посудини, до якого повинна прикріплятися кришка, так, щоб при скріпленні кришки з шийкою друга, що має форму зрізаного конусу, ділянка припливу зачіплялася вільним кінцем горловини і відгиналась до циліндричної внутрішньої поверхні першої ділянки [дивись патент України № UA28002C2 за 1 класом МПК B65D 41/34, опублікований 16.10.2000, Бюл. № 15]. Основним суттєвим недоліком даної конструкції є те, що конструкція ущільнюючого припливу має переривання по всьому периметру, що не гарантує надійності та герметичності. Окрім того, повторне закривання вже відкритої пляшки взагалі не може гарантувати герметичності через не прогнозовану деформацію пелюсток припливу. Найбільш близькою за своєю суттю, ефектом та технічним результатом до корисної моделі, що заявляється, а тому приймається за найближчий аналог, є кришка, що загвинчується, для пляшок, яка містить циліндричну периферичну частину з внутрішньою гвинтовою нарізкою для нагвинчування на зовнішню гвинтову нарізку шийки пляшки, плоску верхню частину у формі круглого диска, на внутрішній поверхні якого міститься циліндричний ущільнюючий поясок, зовнішній діаметр якого практично співпадає з внутрішнім діаметром шийки пляшки, та ущільнююча смужка, внутрішній діаметр якої практично співпадає з зовнішнім діаметром шийки пляшки, які разом забезпечують герметичність за рахунок їх перетинання з горловиною пляшки 7 [дивись патент України № UA42884C2 за класом МПК B65D 41/04, опублікований 15.11.2001, Бюл. № 10]. Перевагою даної конструкції є те, що ущільнюючий поясок та смужка дійсно забезпечують надійне перетинання з торцевою частиною горловини пляшки, що забезпечує надійний рівень герметичності пляшки та дозволяє тривале зберігання загазованих напоїв без зменшення ступеня загазованості. В той же час, основним недоліком найближчого аналогу є те, що його конструкція не може забезпечити безпечного відкриття пляшки в разі надмірного тиску всередині пляшки з рідиною. Кришка, зазначена у вищезгаданих патентах, не забезпечує вільного виходу із пляшки надлишкового газу, яким насичений напій, під час відкривання кришки. У разі високої температури напою або збовтування пляшки, коли тиск всередині неї збільшується, під час відкривання кришки, в момент, коли верхня плоска частина кришки піднімається над верхнім краєм шийки пляшки, надлишковий газ спочатку стрімко спрямовується через шийку пляшки вгору, а, досягнувши плоскої верхньої частини кришки, спрямовується в боки в простір, який утворюється між ущільнювальними елементами кришки, а також верхньою плоскою частиною кришки та верхнім краєм шийки пляшки, а надалі між внутрішньою гвинтовою нарізкою циліндричної периферичної частини кришки та зовнішньою гвинтовою нарізкою шийки пляшки. При цьому, іноді тиск має таку велику силу, що вихід газу спричиняє одночасний частковий витік із пляшки насиченої газом рідини, яка знаходиться всередині пляшки, по тому ж шляху. 1 UA 84788 U 5 10 15 20 25 30 35 40 45 50 55 60 В основу корисної моделі поставлена задача забезпечити безпечне відкриття пляшки з загазованим вмістом навіть в разі надмірного тиску всередині пляшки з рідиною через будь-які причини, не змінюючи основну конструкцію кришки та суттєво не підвищуючи її собівартість. Поставлена задача вирішена завдяки тому, що згідно з корисною моделлю, кришка для безпечної дегазації передбачає: а) циліндричну периферичну частину з внутрішньою гвинтовою нарізкою; б) плоску верхню частину у формі круглого диска; в) циліндричний ущільнюючий поясок, що міститься на внутрішній поверхні плоского круглого диска, зовнішній діаметр якого практично співпадає з внутрішнім діаметром шийки пляшки; г) циліндричну ущільнюючу смужку, що міститься на внутрішній поверхні плоского круглого диска, внутрішній діаметр якої практично співпадає з зовнішнім діаметром шийки пляшки (в разі наявності); ґ) отвір для безпечної та контрольованої дегазації, що міститься у плоскій верхній частині між ущільнюючим пояском та внутрішньою гвинтовою нарізкою кришки, а в разі наявності циліндричної смужки, між нею та ущільнюючим пояском (у необхідній кількості в залежності від ступеню загазованості вмісту пляшки). Подальша суть запропонованої корисної моделі пояснюється разом з ілюстративним матеріалом, на якому зображені: фіг. 1 - загальний вигляд кришки зверху; фіг. 2 - загальний вигляд кришки знизу; фіг. 3 - загальний вигляд кришки збоку; фіг. 4 - загальний вигляд кришки зверху обертом ¾, що містить захисний матеріал (7), який перекриває отвори (5); фіг. 5 загальний вигляд кришки з отвором (5) у поперечному розрізі з наявною ущільнюючою смужкою (6), висота якої менша за висоту ущільнюючого пояска (4); фіг. 6 - загальний вигляд кришки з отвором (5) у поперечному розрізі без ущільнюючої смужки (6); фіг. 7 - загальний вигляд кришки з отвором (5) у поперечному розрізі з наявною ущільнюючою смужкою (6), висота якої більша за висоту ущільнюючого пояска (4); фіг. 8 - детальний вигляд отвору (5) кришки у поперечному розрізі з наявною ущільнюючою смужкою (6), висота якої менша за висоту ущільнюючою пояска (4); фіг. 9 - детальний вигляд отвору (5) кришки у поперечному розрізі без ущільнюючої смужки (6); фіг. 10 - детальний вигляд отвору (5) кришки у поперечному розрізі з наявною ущільнюючою смужкою (6), висота якої більша за висоту ущільнюючого пояска (4). Запропонована кришка містить циліндричну периферичну частину (1) з внутрішньою гвинтовою нарізкою (2) для нагвинчування на зовнішню гвинтову нарізку шийки пляшки, плоску верхню частину (3) у формі круглого диска, на внутрішній поверхні якого міститься циліндричний ущільнюючий поясок (4), зовнішній діаметр якого практично співпадає з внутрішнім діаметром шийки пляшки та забезпечує герметичність за рахунок їх перетинання та гнучкості матеріалу, з якого виготовлений поясок, на плоскій верхній частині (3) між ущільнюючим пояском (4) та внутрішньою гвинтовою нарізкою кришки (2) міститься наскрізний отвір (5) у необхідній кількості в залежності від ступеняю загазованості вмісту пляшки. Окрім того, конструкція кришки може містити циліндричну ущільнюючу смужку (6), яка розташована на внутрішній частині плоскої верхньої частині (3), внутрішній діаметр якої практично співпадає з зовнішнім діаметром шийки пляшки та забезпечує герметичність за рахунок їх перетинання та гнучкості матеріалу, з якого виготовлена смужка, в такому разі отвір (5) міститься на плоскій верхній частині (3) між ущільнюючим пояском (4) та ущільнюючою смужкою (6). Конструкція кришки передбачає також те, що на зовнішній поверхні плоскої верхньої частини (3) розміщується будь-яким чином прикріплений захисний матеріал (7), розмір якого дозволяє закрити всі наявні в кришці отвори (5) та слугує в першу чергу для захисту отворів (5) від пилу та бруду. Запропонована корисна модель перевірена на практиці. Дослідні зразки вироблялися непромисловим способом, шляхом доопрацювання існуючих кришок, згаданих у найближчому аналозі. Експериментальним шляхом було з'ясовано, що для кращої контрольованої дегазації отвори повинні мати форму зрізаного конусу, основа меншого діаметра отвору повинна розміщатися на зовнішній поверхні плоскої частини (3). Також було з'ясовано, що різні напої (мінеральна вода, солодкі газовані напої, пиво та ін.) потребують різної кількості отворів, що відрізняються також і діаметром. Експерименти довели, що наявність наскрізних отворів (5) у кришці не впливає на можливість кришки зберігати визначений ступінь загазованості напою протягом терміну його зберігання. Використання запропонованої корисної моделі не потребує жодних нових навичок. Тобто, споживач повинен зробити теж саме, що він робить із звичайною пляшкою з газованою рідиною під час її відкриття: обернути кришку проти годинникової стрілки настільки, щоб почути характерний звук, що супроводжує дегазацію. 2 UA 84788 U 5 10 15 20 25 30 35 40 45 50 55 До основних технічний переваг запропонованої кришки для безпечної дегазації, у порівнянні з найближчим аналогом, віднесено наступні: а) збільшено ступінь контрольованості процесу дегазації під час відкриття пляшки; б) забезпечено безпеку відкриття кришки навіть в разі надмірного тиску всередині пляшки з рідиною; в) збережено можливість надійного використання кришки після першого відкриття, без ризику неконтрольованої дегазації або протікання рідини; г) передбачено можливість використання кришки для напоїв різного ступеня загазованості, щільності та текучості за рахунок зміни кількості отворів та їх діаметра. Основною економічною перевагою запропонованої корисної моделі є те, що додаткова корисна властивість кришки, та як наслідок тари в цілому, що полягає в безпечній та контрольованій дегазації підчас відкриття пляшки (особливо першого), досягається внаслідок незначних конструктивних змін у давно існуючі та достатньо розповсюджені аналоги та найближчий аналог. Економічний ефект для кінцевого споживача досягається за рахунок збереження тієї частини рідини, що зазвичай проливається під час відкриття через надмірну загазованість, а також запобігання забрудненню та зіпсуванню речей і документів. Запропонована кришка може бути виготовлена з доступної на ринку сировини. Незмінність основної конструкції кришки у порівнянні з аналогами та найближчим аналогом дозволяє обґрунтовано розраховувати на застосування корисної моделі у промислових масштабах. Джерела інформації: 6 1. Патент США № US005423444A за класом МПК B65D 53/00, опублікований 13.06.1995. 2. Патент Великобританії № GB788148A за класом МПK B65D 41/04, опублікований 23.12.1957. 6 3. Патент Російської Федерації № RU2106293C1 за класом МПК B65D 41/04, опублікований 10.03.1998. 6 4. Міжнародний патент (РСТ) № WO96/26121 за класом МПК B65D 41/04, опублікований 29.08.1996. 5 5. Європейський патент № ЕP0529383A2 за класом МПК B65D 41/04, опублікований 08.08.1992. 7 6. Патент України № UA42884C2 за класом МПК B65D 41/04, опублікований 15.11.2001, Бюл. № 10. 6 7. Патент України № UA28002C2 за класом МПК B65D 41/34, опублікований 16.10.2000, Бюл. № 15. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Кришка, яка містить циліндричну периферичну частину (1) з внутрішньою гвинтовою нарізкою (2) для нагвинчування на зовнішню гвинтову нарізку шийки пляшки, плоску верхню частину (3) у формі круглого диска, на внутрішній поверхні якого міститься циліндричний ущільнюючий поясок (4), зовнішній діаметр якого практично співпадає з внутрішнім діаметром шийки пляшки та забезпечує герметичність за рахунок їх перетинання та гнучкості матеріалу, з якого виготовлений поясок, яка відрізняється тим, що містить не менше одного отвору (5) на плоскій верхній частині (3) між ущільнюючим пояском (4) та внутрішньою гвинтовою нарізкою кришки (2). 2. Кришка за п. 1, яка відрізняється тим, що отвір (5) міститься на плоскій верхній частині (3) між ущільнюючим пояском (4) та циліндричною ущільнюючою смужкою (6), яка розташована на внутрішній частині плоскої верхньої частини (3), внутрішній діаметр якої практично співпадає з зовнішнім діаметром шийки пляшки та забезпечує герметичність за рахунок їх перетинання та гнучкості матеріалу, з якого виготовлена смужка. 3. Кришка за одним з пп. 1, 2, яка відрізняється тим, що отвір (5) має будь-яку форму Sсіч. = 2 0,001-330 мм . 4. Кришка за одним із пп. 1-3, яка відрізняється тим, що містить від 2 до 50 отворів (5). 5. Кришка за одним із пп. 1-4, яка відрізняється тим, що висота ущільнюючої смужки (6) перевищує висоту ущільнюючого пояска (4). 6. Кришка за одним із пп. 1-5, яка відрізняється тим, що на зовнішній поверхні плоскої верхньої частини (3) міститься будь-яким чином прикріплений захисний матеріал (7), розмір якого дозволяє закрити всі наявні на кришці отвори (5). 3 UA 84788 U 4 UA 84788 U 5 UA 84788 U 6 UA 84788 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
