Спосіб виготовлення багатошарової плити з перегородками

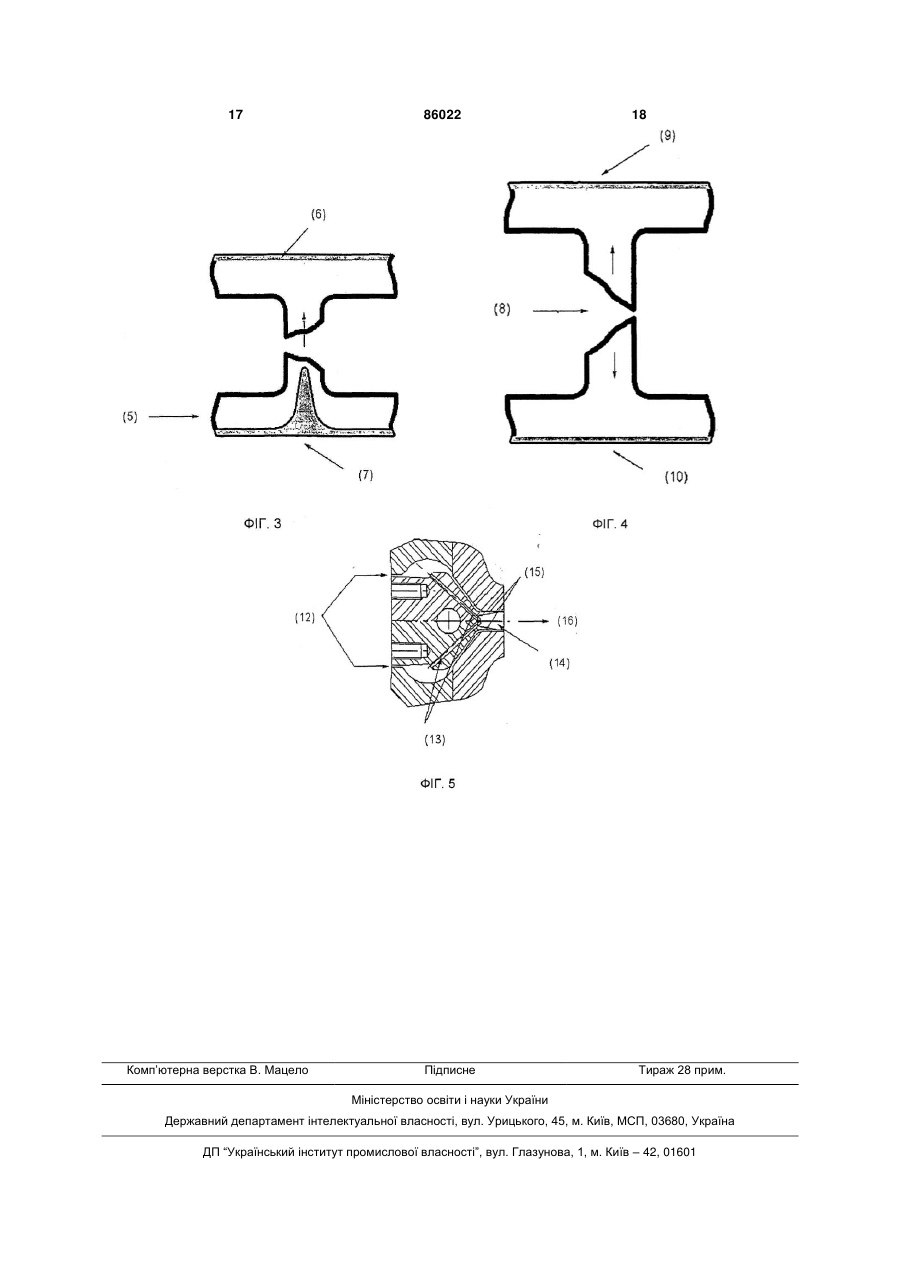

1. Спосіб виготовлення багатошарової плити з перегородками, що включає основний шар і щонайменше один коекструдований шар, шляхом коекструзії, який відрізняється тим, що від потоку матеріалу, який утворює основний шар, відгалужують частковий потік, який подають безпосередньо у форму для перегородок, і з якого утворюють перегородки. 2. Спосіб за п. 1, який відрізняється тим, що відгалуження часткового потоку здійснюють через головку для виготовлення плити з перегородками, яка має принаймні один отвір для безпосередньо C2 2 86022 1 3 86022 4 З європейської заявки на патент ЕР-А 0 320 який би був отриманий при позначеній позицією 632 відомі формовані вироби, що складаються з (5) подачі полімерного розплаву: на верхньому двох шарів термопластичного полімеру, переважкоекструдованому покритті (6) клин відсутній, тоді но полікарбонату, причому один шар містить як як на нижньому коекструдованому покритті (7) УФ-абсорбер особливі заміщені бензотриазоли. В утворюється великий клин. заявці повідомляється також про виготовлення Несподівано було знайдено, що можна праквказаних формованих виробів шляхом коекструзії. тично повністю уникнути клиноутворення, відповіЗ європейської заявки на патент ЕР-А 0 247 дно ефекту трикутника з будь-якої із сторін плити, 480 відомі багатошарові плити, які окрім шару з якщо модифікувати потоки екструдуємого матерітермопластичного полімеру мають шар з розгалуалу так, щоб від потоку, що звичайно огинає греженого полікарбонату, причому шар з полікарбобінь екструзійної головки, відгалужувався окремий нату містить як УФ-абсорбер особливі заміщені потік, що направляється прямо в середню частину бензотриазоли. Крім того, з цієї заявки відомо про форми, призначеної для формування перегородки виготовлення вказаних плит шляхом коекструзії. плити. Гребінь екструзійної головки звичайно діЗ європейської заявки на патент ЕР-А 0 500 лить матеріальний потік на верхній і нижній стру496 відомі полімерні композиції, стабілізовані відми, які зливаються у формах для перегородки, носно дії УФ-випромінювання особливими триазиутворюючи відповідну перегородку. Проте таке нами, а також застосування таких композицій як злиття верхнього і нижнього струмів приводить до зовнішній шар багатошарових систем. Як полімери виникнення характерної «воронки зливу», яка зазгадуються полікарбонат, поліестери, поліаміди, повнюється стікаючим з коекструдованої сторони поліацеталі, поліфеніленоксид і поліфеніленсульматеріалом, що використовується як коекструдата. фід. Внаслідок цього утворюється показаний на Фіг.1 Проте будь-яким, відомим з рівня техніки, заклин. Завдяки тому, що згідно з винаходом частибезпеченим покриттям плитам з перегородками на матеріалу поступає безпосередньо у форми властива проблема, обумовлена так званим ефекдля перегородки (8), матеріальний потік, що відпотом трикутника, яка полягає в тому, що при коексвідає верхньому і нижньому струмам, зменшується трузії виникають клини, що складаються з матеріабо навіть зовсім припиняється (дивися Фіг.4), і алу коекструдованого шару, які обумовлюють вірогідність утворення «воронки зливу», а, отже, певну нерівність поверхні плит. клина (ефекту трикутника) зводиться до мінімуму, Подібне клиноутворення схематично показане переважно навіть повністю усувається. Таким чина розрізі плити з перегородками (Фіг.1). Стрілканом, запропонований у винаході спосіб придатний ми позначений напрямок течії полімерного розпдля виготовлення плит з перегородками, забезпелаву у формі (1), призначеній для формування чених як одностороннім, так і двостороннім покперегородки плити, що приводить до виникнення риттям. клина (2) коекструдованого шару. На розрізі плити з перегородками (Фіг.4) схеВиходячи з рівня техніки, в основу даного виматично показано здійснення запропонованого у находу була постановлена задача запропонувати винаході способу. плиту з перегородками, при необхідності забезпеЗавдяки додатковій подачі полімерного розпчену декількома, що наносяться шляхом коекструлаву (8), наприклад, через отвір у формі для перезії покриттями, яке не має властивого рівню технігородки обидва коекструдованих покриття (9) і (10) ки ефекту трикутника. не мають клинів. У випадку плит з одностороннім покриттям Повною несподіванкою виявилася та обставивказану задачу можна було б вирішити шляхом на, що існуючу довгий час проблему вдалося визміни подачі коекструдованого матеріалу, а саме рішити завдяки реалізації такого простого заходу. шляхом більш інтенсивної подачі матеріалу із стоТаким чином, предметом даного винаходу є рони плити, що не покривається, завдяки чому спеціальний спосіб виготовлення покриттів плит з можна було б уникнути утворення клина із сторони перегородками шляхом коекструзії, а також одерплити, що покривається. жувані цим способом плити, що характеризуються На розрізі плити з перегородками схематично відсутністю клинів, відповідно ефекту трикутника. показано (Фіг.2), яким чином можна було б реаліПодібні плити мають особливо рівну і однорідну зувати подібний спосіб. поверхню, тобто не мають клинів коекструдовані Внаслідок посилення потоку полімерного розпокриття. В переважному варіанті здійснення виплаву в напрямку від нижньої, сторони (3) плити з находу плита з перегородками має двостороннє перегородками, що не покривається, відбувається покриття. перерозподіл потоку у напрямку сторони, що покТаким чином, іншим предметом даного винаривається, завдяки чому утворюється відповідний ходу є спеціальна екструзійна головка, за допомокоекструдований шар (4) без клина. гою якої здійснюють запропонований у винаході Проте вказаний спосіб непридатний для вигоспосіб. товлення плит з двостороннім покриттям. В цьому Окрім звичайних отворів, прорізів і форм, невипадку більш інтенсивна подача розплаву в наобхідних для досягнення тієї або іншої мети, грепрямку від нижньої сторони плити супроводжувабінь екструзійної головки додатково має отвори, лась би посиленням клиноутворення з цієї сторони через які частина що направляється в екструзійну плити, тобто виграш, отриманий на одній стороні головку матеріалу поступає прямо у форму для плити, обернувся б збитком для іншої її сторони. перегородки. При цьому в одному з переважних На представленому на Фіг.3 розрізі плити з варіантів здійснення винаходу матеріал прямує перегородками схематично показаний результат, 5 86022 6 прямо у форму для перегородки із задньої частини шари, якої можуть бути виконані з різних або однаекструзійної головки. кових матеріалів, причому основним компонентом Один з можливих варіантів конструктивного обох шарів переважно є однаковий матеріал. виконання запропонованої у винаході екструзійної Як придатні термопластичні формувальні маси головки (форми для перегородки плити) схематиможна використовувати будь-які формувальні мачно показаний на Фіг.5 у вигляді відповідного поси, що містять, наприклад, полікарбонат, поліесперечного перетину. тер, поліестеркарбонати, поліестери, поліметилПозицією (12) позначена подача полімерного метакрилати, полістироли і/або сополімери розплаву. Розплав поступає у форму для перегостиролу з акрилонітрилом, і/або суміші, що склародки (14) через отвори (13). Позицією (15) познадаються з полікарбонату і поліестерів з поліметичена форма, призначена для формування покритлметакрилатами, полістиролами і/або співполіметя верхньої, відповідно нижньої сторони плити, а рами стиролу з акрилонітрилом. позицією (16) вихідний отвір плити. Переважними є формувальні маси, прозорі Крім того, предметом даного винаходу є виріб, термопласти, що містять, такі як полікарбонат що містить вказані плити з перегородками. При і/або поліестер, а також суміші, до складу яких цьому запропонований у винаході виріб, що місвходить щонайменше один з вказаних термопластить, наприклад, вказану вище багатошарову плитів. Особливо переважно використовують полікарту, переважно вибрано з групи, що включає склінбонат і поліестер, ще більш переважно полікарбоня вікон, теплиці, зимові сади, веранди, навіси для нат. автомобілів, автобусні зупинки, перекриття, переСинтез вказаних термопластів добре відомий городки, касові кабінки і сонячні колектори. фахівцям і його здійснюють відомими методами. Важлива перевага запропонованого у винаході Згідно винаходу переважними є багатошарові способу полягає у відсутності ефекту трикутника, вироби, коекструдований шар яких додатково місзвичайно що приводить до таких негативних настить від 1 до 20% мас. УФ-абсорберів і має товщилідків, як клиноутворення і обумовлена клиноутвону від 5 до 200мкм, переважно від 30 до 100мкм. ренням безглузда витрата матеріалів, а також неПлити з перегородками можуть бути подвійрівна поверхня формованих плит. Марно що ними, потрійними, четверними і більше. Плити з витрачається внаслідок клиноутворення матеріал перегородками можуть мати також різні профілі, як правило містить цінні термопласти з дорогими наприклад, Х-подібний, відповідно ХХ-подібний добавками. Завдяки економії цих матеріалів можпрофіль. Крім того, плити з перегородками можуть на забезпечити істотне зниження витрат виробнибути хвилястими. цтва. Одним з переважних варіантів здійснення даЗапропонований у винаході спосіб придатний ного винаходу є плита з перегородками, забезпедля виготовлення самих різних коекструдуємих чена двостороннім коекструдованим покриттям, покриттів і у принципі будь-яких мислимих функціпричому основний шар плити і обидва коекструдоональних шарів, у тому числі у вигляді відповідних ваних шари складаються з полікарбонату. комбінацій (зверху УФ-захисне покриття і функціоЗапропоновані у винаході багатошарові вирональний шар, наприклад, для віддзеркалення інфби залежно від типу використовуються для їх вигорачервоного випромінювання, знизу УФ-захисне товлення термопластів і добавок можуть бути напокриття), причому спосіб особливо придатний півпрозорими, матовими або прозорими. для виготовлення плит з перегородками, забезпеВ особливо переважному варіанті багатошачених двостороннім УФ-захисним покриттям. рові вироби є прозорими. Запропоновані у винаході багатошарові вироЯк в основному шарі, так і в коекструдованому би, такі як плити з перегородками, мають і інші покритті (коекструдованих покриттях) запропонопереваги в порівнянні з рівнем техніки. Запропонованих у винаході плит з перегородками можуть вані у винаході багатошарові вироби, такі як плити міститися добавки. з перегородками, можуть бути виготовлені шляхом Коекструдоване покриття перш за все може коекструзії. Звідси витікають переваги цих виробів містити УФ-абсорбер і змащувальну речовину для в порівнянні з аналогічними виробами з лаковим вилучення готового виробу. покриттям. Так, наприклад, для здійснення коекстПри цьому концентрація УФ-абсорберу або рузії не потрібні розчинники, звичайно що викориссумішей УФ-абсорберів складає від 0 до 20% мас. товуються при нанесенні лакових покриттів. їх переважна концентрація складає від 0,1 до 20% Крім того, лаки не підлягають тривалому зберімас, особливо переважна від 2 до 10% мас, ще ганню. При використання коекструзії цей недолік більш переважна від 3 до 8% мас. Якщо є два або відсутній. більш коекструдованих покриттів, вони можуть Недоліком лакових покриттів є також необхідмістити різні кількості УФ-абсорберу. ність використання для їх нанесення дорогих техНижче наведені приклади УФ-абсорберів, які нічних засобів. Так, наприклад, для нанесення можуть бути використані згідно винаходу. лаків необхідні відповідні вибухозахищені пристрої а) Похідні бензотриазолу формули (І) і повинен бути забезпечене рециклювання розчинників, а це вимагає значних капіталовкладень в технологічне устаткування. Використання коекструзії дозволяє виключити цей недолік. В одному з переважних варіантів здійснення даного винаходу виготовляють багатошарову плиту з перегородками, основний і коекструдуємий в якій 7 86022 R і X однакові або різні і означають водень, алкіл або алкіларил. Переважними сполуками формули (І) є: Tinuvin 329 з X = 1,1,3,3-тетраметилбутил, і R = водень Tinuvin 350 з X = трет-бутил і R = 2-Бутил Tinuvin 234 з X = R = 1,1-диметил-1 -феніл. b) Димерні похідні бензотриазолу формули (II) в якій R1 і R2 однакові або різні і означають водень, галоген, алкіл з 1-10 атомами вуглецю, циклоалкіл з 5-10 атомами вуглецю, аралкіл з 7-13 атомами вуглецю, арил з 6-14 атомами вуглецю, -OR5 або (CO)-O-R5 з R5, що означає водень або алкіл з 1-4 атомами вуглецю. R3 і R4 також однакові або різні і означають водень, алкіл з 1-4 атомами вуглецю, циклоалкіл з 5-6 атомами вуглецю, бензил або арил з 6-14 атомами вуглецю. m означає 1, 2 або 3 і n означає 1, 2, 3 або 4. Переважною сполукою формули (II) є Tinuvin 360 з R1 = R3 = R4 = водень, n = 4, R2 = 1,1,3,3тетраметилбутил і m = 1. b1) Димерні похідні бензотриазолу формули (III) в якій «місток» означає 8 в якій R1, R2, R3, R4 однакові або різні і означають водень, алкіл, CN або галоген і X означає алкіл. Переважними сполуками формули (IV) є: Tinuvin 1577 з R1 = R2 = R3 = R4 = водень, X = гексил і Cyasorb UV-1164 з R1 = R2 = R3 = R4 = мітив, X = октил. d) Похідні триазину формули (IVa) в якій R1 означає алкіл з 1-17 атомами вуглецю R2 означає водень або алкіл з 1-4 атомами вуглецю і n означає 0-20. e) Димерні похідні триазину формули (V) в якій R1, R2, R3, R4, R5, R6, R7, R8 можуть бути однаковими або різними і означають водень, алкіл, CN або галоген і X означає алкіл або -(СН2СН2-О-)n-С(=О). f) Діарилціаноакрілати формули (VI) R1, R2, m і n такі, як вказано у формулі (II) p означає ціле число від 0 до 3 q означає ціле число від 1 до 10, Υ означає –СН2-СН2-, -(СН2)3-, -(СН2)4-, -(СН2)5, -(СН2)6- або СН(СН3)-СН2- і R3 і R4 такі, як вказано у формулі (II). Переважною сполукою формули (III) є Tinuvin 840 з R1 = водень, n = 4, R2 = трет-бутил, m = 1, гідроксильною групою, що знаходиться в ортоположенні до R2, R3 = R4 = водень, p = 2, Υ = (СН2)5- і q = 1. с) Похідні триазину формули (IV) в якій 9 86022 10 R1-R40 можуть бути однаковими або різними і New Jersey 07960, "Synthesis Poly(ester)carbonate означають водень, алкіл, CN або галоген. Copolymers in Journal Polymer Science", Polymer При цьому переважним є Uvinul 3030 із залишChemistry Edition, Vol.19, 75-90 (1980); D. Freitag, ками R1-R40, що означають водень. U. Grigo, P.R. Müller, N. Nouvertne, Bayer AG, Особливо переважними є УФ-абсорбери, виб"Polycarbonates in Encyclopedia Polymer Science рані з групи, що включає Tinuvin 360, Tinuvin 1577 і and Engineering", Vol. 11, Second Edition, 1988, Uvinul 3030. Seiten 648-718; Dres. U. Grigo, K. Kircher, P.R. Tinuvin 360 Müller, "Polycarbonate in Becker/Braun", KunststoffHandbuch, Band 3/1, Polycarbonate, Polyacetale, Polyester, Celluloseester, Carl Hanser Verlag München, Wien 1992, 117-299. Синтез полікарбонатів переважно здійснюють на межі поділу фаз або переестерифікацією в розплаві і нижче він розглянутий на прикладі першого з вказаних методів. Початковими сполуками, що переважно викоTinuvin 1577 ристовуються, є бісфеноли загальної формули HO-Z-OH в якій Ζ означає двовалентний органічний залишок з 6-30 атомами вуглецю, що містить одну або декілька ароматичних груп. Прикладами таких сполук є бісфеноли з групи дигідроксидифенілів, біс(гідроксифеніл)алканів, інданбісфенолів, естерів бісгідроксифенілів, біс(гідроксифеніл)сульфонів, Uvinul 3030 біс(гідроксифеніл)кетонів, 1,3біс(гідроксифенілпропіл)бензолів або 1,4біс(гідроксифенілпропіл)бензолів. Особливо переважними бісфенолами з вказаної групи сполук є бісфенол-А, тетраалкілбісфенол-А, 1,3-біс[2-(4-гідроксифеніл)-2-пропіл]бензол (бісфенол М), 1,4-біс[2-(4-гідроксифеніл)-2пропіл]бензол, 1,1-біс(4-гідроксифеніл)-3,3,5триметилциклогексан (бісфенол-ТМС), а також при необхідності їх суміші. Бісфенольні сполуки, що використовуються згідно винаходу переважно піддають взаємодії з похідними вугільної кислоти, перш за все фосгеВказані УФ-абсорбери є комерційно доступнином, або, у разі перестерифікації в розплаві, з дими продуктами. фенілкарбонатом, відповідно диметилкарбонатом. Додатково, а також замість УФ-абсорберів, Поліестеркарбонати переважно одержують шари, що утворюють плиту з перегородками, мошляхом взаємодії вказаних вище бісфенолів щожуть містити також інші звичайні технологічні донайменше з однієї ароматичною дикарбоновою бавки, перш за все змащувальні агенти для вилукислотою і при необхідності еквівалентами вугільчення готових виробів і засобу для поліпшення ної кислоти. Придатними ароматичними дикарботекучості, а також звичайні, що використовуються новими кислотами є, наприклад, фталева, терефу складі полікарбонатів, добавки, наприклад, статалева, ізофталева, 3,3'-дифенілдикарбонова або білізатори, перш за все термостабілізатори, фарб4,4'-дифенілдикарбонова кислота і бензофенондиники, оптичні освітлювачі і неорганічні пігменти. карбонова кислоти. Певна частина карбонатних Переважними термопластами, придатними груп, що міститься в полікарбонатах, яка не передля запропонованих у винаході виробів, є будь-які вищує 80% мас, що переважно складає від 20 до відомі полікарбонати. 50% мас, може бути замінена групами естерів Такі полікарбонати можуть бути гомополікарароматичних дикарбонових кислот. бонатами, співполікарбонатами і термопластичниІнертними органічними розчинниками, що вими поліестеркарбонатами. користовуються відповідно до способу синтезу Переважна середня молекулярна маса (Mw) полікарбонатів на межі розділу фаз, є, наприклад, використовуваних полікарбонатів, визначена медихлорметан, різні похідні дихлоретану і хлорпротодом гельпроникної хроматографії з калібруванпану, тетрахлорметан, трихлорметан, хлорбензол ням по полікарбонату, складає від 18000 до 40000, і хлортолуол, переважно хлорбензол або дихлорпереважно від 26000 до 36000 і перш за все від метан, відповідно суміші дихлорметану з хлорбен28000 до 35000. золом. Синтез полікарбонатів описаний, наприклад, в Взаємодія на межі розділу фаз може бути приSchnell, Chemistry and Physics Polycarbonats, скорена завдяки використанню таких каталізатоPolymer Reviews, Vol.9, Interscience Publishers, рів, як третинні аміни, перш за все NNew York, London, Sydney 1964; D.C. Prevorsek, алкілпіперидини або онієві солі. Переважними каB.T. Debona and Y. Kesten, Corporate Research талізаторами є трибутиламін, триетиламін і NCenter, Allied Chemical Corporation, Morristown, 11 86022 12 етилпіперидин. Якщо синтез полікарбонату здійслалкілфосфіти, фенілдиалкілфосфіти, нюють способом перестерифікації в розплаві, то трис(нонілфеніл)фосфіт, тетракіс(2,4-дитретпереважно використовують каталізатори, вказані в бутилфеніл)-4,4'-бифенілендифосфоніт і триаринімецькій заявці на патент DE-A 4238123. лфосфіт. Особливо переважними стабілізаторами Полікарбонати можуть бути піддані цілеспряє трифенілфосфін і трис(2,4-дитретмованому і контрольованому розгалуженню завдябутилфеніл)фосфіт. ки використанню невеликих кількостей агентів розВказані стабілізатори можна використовувати галуження. Придатними агентами розгалуження є у складі будь-яких шарів запропонованої у винафлороглюцин, 4,6-диметил-2,4,6-три(4ході плити з перегородками. Таким чином, їх можгідроксифеніл)гептен-2; 4,6-диметил-2,4,6-три(4на використовувати в складі як основного шару гідроксифеніл)гептан; 1,3,5-три(4плити, так і коекструдованого покриття (коекстругідроксифеніл)бензол; 1,1,1-три(4дованих покриттів). В кожному шарі можуть бути гідроксифеніл)етан; три(4присутній різні стабілізатори відповідно в різних гідроксифеніл)фенілметан; 2,2-біс[4,4-біс(4концентраціях. гідроксифеніл)циклогексил]пропан; 2,4-біс(4Крім того, запропонована у винаході плита з гідроксифенілизопропіл)фенол; 2,6-біс(2-гідроксиперегородками може містити від 0,01 до 0,5% мас. 5'-метилбензил)-4-метилфенол; 2-(4естерів або неповних естерів спиртів, що мають гідроксифеніл)-2-(2,4-дигідроксифеніл)пропан, від 1 до 6 атомів, перш за все есерів гліцерину, гекса(4-(4пентаеритриту або гвербетових спиртів. гидроксифенілізопропіл)феніл)ортотерефталевої Одноатомними спиртами є, наприклад, стеакислоти; тетра(4-гідроксифеніл)метан, тетра-(4-(4риловий спирт, пальмітиловий спирт або гвербегідроксифенілізопропіл)фенокси)метан, 1,3,5тові спирти. трис[2-(4-гідроксифеніл)-2-пропіл]бензол, 2,4Двоатомним спиртом є, наприклад, гліколь. дигідроксибензойная кислота, тримезинова кислоТрьохатомним спиртом є, наприклад, гліцерин. та, ціанурхлорид, 3,3-біс(3-метил-4Чотириатомними спиртами є, наприклад, пенгидроксифеніл)-2-оксо-2,3-дигідроіндол, 1,4таеритрит і мезоеритрит. біс(4',4"-дигідрокситрифеніл)метил)бензол, і перш П'ятиатомними спиртами є, наприклад, арабіт, за все 1,1,1-три(4-гидроксифеніл)етан і біс(3рибіт і ксиліт. метил-4-гидроксифеніл)-2-оксо-2,3-дигідроіндол. Шестиатомними спиртами є, наприклад, маніт, Агенти розгалуження, відповідно їх суміші, при глюцит (сорбіт) і дульцит. необхідності що додаються в кількості від 0,05 до Естери переважно є, моноестерами, діестера2% моль з розрахунку на використовуваний дифеми, триестерами, тетраестерами, пентаестерами і нол, можуть використовуватися разом з дифеногексаестерами або їх сумішами, перш за все сталами, а також можуть бути додані на більш пізній тистичними сумішам, отриманими з насичених стадії синтезу. аліфатичних монокарбонових кислот з 10-36 атоЯк агенти обриву полімерних ланцюгів перемами вуглецю і при необхідності гідроксимонокарважно використовують феноли, наприклад, фенол, бонових кислот, переважно з насичених аліфатичалкілфеноли, наприклад, крезол і 4-третних монокарбонових кислот з 14-32 атомами бутилфенол, хлорфенол, бромфенол, кумілфенол вуглецю і при необхідності гідроксимонокарбоноабо їх суміші в кількості від 1 до 20% моль, перевих кислот. важно від 2 до 10% моль на моль бісфенолу. ПеНаявні у продажу естери аліфатичних кислот реважними агентами обриву ланцюгів є фенол, 4перш за все на основі пентаеритриту і гліцерину трет-бутилфенол, відповідно кумілфенол. можуть містити менше 60% різних неповних естеАгенти обриву і розгалуження полімерних ларів, що обумовлене специфікою синтезу подібних нцюгів можна додавати в реакційну суміш окремо сполук. або разом з бісфенолом. Насиченими аліфатичними монокарбоновими Синтез полікарбонатів методом перестерифікислотами з 10-36 атомами вуглецю є, наприклад, кації в розплаві відомий, наприклад, з німецької капринова, лауринова, муристинова, пальмітинозаявки на патент DE-A 42 38 123. ва, стеаринова, гідроксистеаринова, арахінова, Згідно з винаходом переважними полікарбонабегенова, лігноцеринова, церотинова і монтанова тами є гомополікарбонат на основі бісфенолу А, кислоти. гомополікарбонат на основі 1,1-біс(4Переважними насиченими аліфатичними могідроксифеніл)-3,3,5-триметилциклогексану, співнокарбоновими кислотами з 14-22 атомами вуглеполікарбонати на основі двох мономерів, а саме цю є, наприклад, муристинова, пальмітинова, стебісфенолу А і 1,1-біс(4-гідроксифеніл)-3,3,5аринова, гідроксистеаринова, арахінова і бегенова триметилциклогексану, і співполікарбонати на оскислоти. нові двох мономерів, а саме бісфенол-А і 4,4'Особливо переважними є такі насичені аліфадигідроксидифенілу. тичні монокарбонові кислоти, як пальмітинова, Особливо переважним є гомополикарбонат на стеаринова і гідроксистеаринова кислоти. основі бісфенолу А. Насичені аліфатичні монокарбонові кислоти з Полімер, що використовується, може містити 10-36 атомами вуглецю і естери аліфатичних кисстабілізатори. Придатними стабілізаторами є, налот відомі з літератури або можуть бути синтезоприклад, фосфіни, фосфіти або кремнійвмісні ставані відомими з літератури методами. Прикладами білізатори і інші, описані в європейській заявці на естерів пентаеритриту і аліфатичних кислот є еспатент ЕР-А 0 500 496 сполуки. Прикладами притери монокарбонових кислот, вказаних вище як датних стабілізаторів є трифенілфосфіти, дифеніособливо переважних. 13 86022 14 Особливо переважними є естери, утворені пеювати в широких межах і він залежить від бажаних нтаеритритом і гліцерином із стеариновою і пальвластивостей формувальної маси. Загальний мітиновою кислотами. вміст добавок у складі формувальної маси переОсобливо переважними є також естери, утвоважно не перевищує 20% мас. переважно складає рені гвербетовими спиртами і гліцерином із стеавід 0,2 до 12% мас. з розрахунку на вагу формувариновою і пальмітиновою кислотами і при необхідльної маси. ності гідроксистеариновою кислотою. УФ-абсорбери можна вводити до складу форВказані естери можуть бути присутні як в осмувальних мас також шляхом перемішування розновному шарі, так і в коекструдованому покритті чинів УФ-абсорберів і при необхідності інших, вкаабо коекструдованих покриттях плити. Кожний шар заних вище добавок з розчинами полімерів у може містити різні естери відповідно в різних конвідповідних органічних розчинниках, таких як дихцентраціях. лорметан, галогенвмісні алкани, галогенвмісні Запропоновані у винаході плити з перегородароматичні вуглеводні, хлорбензол і ксилоли. Поками можуть містити антистатики. тім отримані суміші розчинів відомими методами, Прикладами використовуваних антистатиків є переважно шляхом екструзії гомогенізують, і з гокатіоноактивні сполуки, наприклад, четвертні солі могенізованих сумішей відомими методами, переамонію, фосфонію або сульфонію, анионактивні важно шляхом випаровування і подальшої екструсполуки, наприклад, алкілсульфонати, алкілсульзії видаляють розчинник, наприклад, фати, алкілфосфати, карбоксилати у вигляді сокомпаундують їх. лей лужних або лужноземельних металів, неіоноЗапропоновані у винаході плити з перегородгенні сполуки, наприклад, естери ками можуть бути оброблені, наприклад, шляхом поліетиленгліколю, естери поліетиленгликолю, глибокої витяжки або поверхневої обробки, наприестери аліфатичних кислот, етоксильовані аліфаклад, шляхом нанесення стійких до царапання тичні аміни. Переважними антистатиками є неіонолаків, водовідштовхувальних і подібних їм покритгенні сполуки. тів, причому оброблені вказаним чином вироби Вказані антистатики можуть бути присутні як: в також є предметом даного винаходу. основному шарі, так і в коекструдованому покритті Сама по собі коекструзія відома з літератури або коекструдованих покриттях плити. Кожний шар (дивися, наприклад, європейські заявки на патент може містити різні антистатики відповідно в різних ЕР-А 0 110 221 і ЕР-А 0 110 238). В даному випадконцентраціях. Антистатики переважно використоку коекструзію переважно здійснюють таким чивують у складі коекструдированого покриття або ном: до коекструзійного адаптера приєднані ексткоекструдованих покриттів. рудери, призначені для виготовлення Запропоновані у винаході плити з перегородсерцевинного шару і зовнішнього покриття (зовніками можуть містити органічні фарбники, кольорошніх покриттів). Адаптер має конструкцією, яка ві неорганічні пігменти, флуоресцентні фарбники і забезпечує нанесення на серцевинний шар ствоособливо переважно оптичні освітлювачі. рюючого зовнішнє покриття (зовнішні покриття) Вказані фарбувальні засоби можуть бути прирозплаву у вигляді прилипаючого до розплавленої сутні як в основному шарі, так і в коекструдованосерцевини тонкого шару. Одержаній багатошарому покритті або коекструдованих покриттях плити. вій розплавленій штрензі в приєднаній до адаптеКожний шар може містити різні фарбувальні засора екструзійній головці надають бажану форму би відповідно в різних концентраціях. (форму плити з перегородками). Потім розплавлеВсі формувальні маси, що використовуються ну штренгу (у вигляді плити з перегородками) відля виготовлення запропонованої у винаході плидомим методом піддають охолодженню шляхом ти з перегородками, в процесі виготовлення і збевиконуваної в контрольованих умовах вакуумного рігання можуть бути забруднені відповідними докалібрування і розрізають на задану довжину. Для мішками, причому слід прагнути використовувати усунення внутрішніх напруг виріб, що калібруєтьякомога більш чисті вихідні продукти. ся, при необхідності може бути поміщено в піч для Змішування окремих складових частин можна відпалу. Замість монтування адаптера перед екстздійснювати відомими методами, вводячи їх в сурузійною головкою останню можна виконати так, міш як по черзі, так і одночасно, як при кімнатній, щоб поєднання розплавів відбувалося в ній. так і при підвищеній температурі. В запропонованому у винаході способі вказану Введення добавок, перш за все УФ-абсорберів технологію реалізують, використовуючи описану і інших, вказаних вище допоміжних речовин, до вище (Фіг.5) модифіковану екструзійну головку, яка складу формувальних мас, що використовуються забезпечена отвором для прямої подачі матеріалу для виготовлення запропонованих у винаході плит у форму для перегородки. Таким чином, предмез перегородками, переважно здійснюють відомими том даного винаходу є також застосування запрометодами шляхом перемішування гранульованого понованої у винаході екструзійної головки для виполімеру з добавками, здійснюваного при темпеготовлення бесклиновой покритої плити з ратурі від 200 до 330°С в звичайних перемішуючих перегородками. пристроях, таких як закриті змішувачі, одношнекоНижченаведені приклади служать для більш вому і двошнековому екструдері, наприклад, шлядокладного пояснення даного винаходу, не обмехом компаундування або екструзії розплаву, або жуючи його об'єму. Приклади виконані виключно шляхом перемішування розчинів полімеру з розвідповідно до переважних варіантів здійснення чинами добавок і подальшого випаровування розвинаходу. чинників, здійснюваного відомими методами. Вміст добавок у складі формувальної маси можна варі 15 86022 16 Нижче перераховано устаткування і пристрої, На закінчення виконували зовнішню оцінку що використовуються для виготовлення багатоотриманих плит. шарової монолітної плити. В їх склад входять: Виготовлені полікарбонаті плити з перегород- головний екструдер із шнеком завдовжки від ками без видимих клинів (тобто без ефекту трику25 до 36D і діаметром від 70 до 200мм, із зоною тника), які мали наступні розміри: дегазації і без зони дегазації подвійна плита з перегородками, товщина - один або декілька коекструдерів для нане10мм, відстань між перегородками 11мм, ширина сення покриттів із шнеком завдовжки від 25 до 2100мм, 1,7кг/см2 (SN2 10/11 -2100 1,7 кг/см2) 36D, причому D означає діаметр екструдера, і діаподвійна плита з перегородками, товщина метром D від 25 до 70мм, із зоною дегазації і без 10мм, відстань між перегородками 11мм, ширина зони дегазації 2100мм, 2,0кг/см2 (SS2 10/11-2100 2,0кг/см2) - коекструзійний адаптер подвійна плита з перегородками, товщина - спеціальна головка для екструзії плит з пере8мм, відстань між перегородками 11мм, ширина городками 2100мм, 1,5кг/см2 (SN2 8/11-2100 1,5кг/см2) - калібруючий пристрій подвійна плита з перегородками, товщина - пристрій для витяжки 8мм, відстань між перегородками 11мм, - роликовий транспортер ширина 2100мм, 1,7кг/см2 (SS2 8/11-2100 - пристрій для різання на задану довжину (пи1,7кг/см2). ла) В цих дослідах для коекструзії як матеріал ос- приймальний стіл. новного шару використовували наступні полікарГранульований полікарбонат як матеріал для бонати: основного шару вводили в завантажувальну воро- Makrolon® 1243, розгалужений полікарбонат нку головного екструдера, а коекструдуємий матена основі бісфенолу А з 0,3% моль ізатинбіскрезоріал в завантажувальну воронку коекструдера. В лу, як розгалужуючий агент, і середньою молекузонах пластифікації відповідних екструдерів (зазолярною масою (Mw) 29234, а також відносною в'яри між циліндром і шнеком) відбувалося плавлензкістю розчину 0,5г/100мл ня і переміщення відповідних матеріалів. Обидва - Makrolon® 3103, лінійний полікарбонат на осрозплавлені матеріали вводили в коекструзійний нові бісфенолу А з середньою молекулярною маадаптер і головку для екструзії плит з перегородсою (Mw) 31887, а також відносною в'язкістю розками, і після виходу з головки і подальшого охолочину 0,5г/100мл а також дження в калібруючому пристрої вони утворювали - DPI-1816, лінійний полікарбонат на основі бікомбінований матеріал. Решта пристроїв служила сфенолу А з середньою молекулярною масою для переміщення, різки на задану довжину і розк(Mw) 33560 і добавками для захисту від ультрафіладки екструдованих плит. олету. 17 Комп’ютерна верстка В. Мацело 86022 Підписне 18 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
