Проекційний апарат та спосіб створення ілюзії привиду

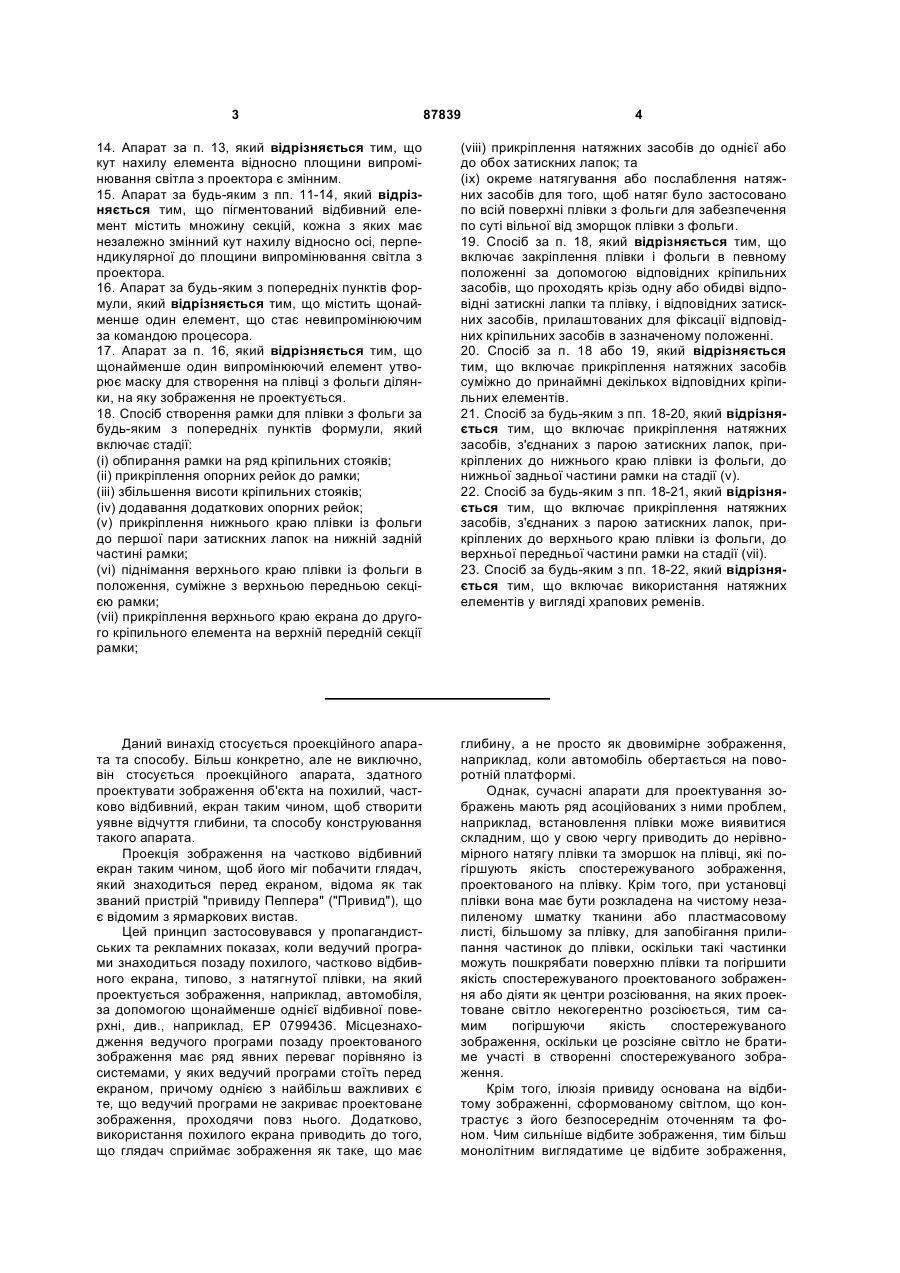

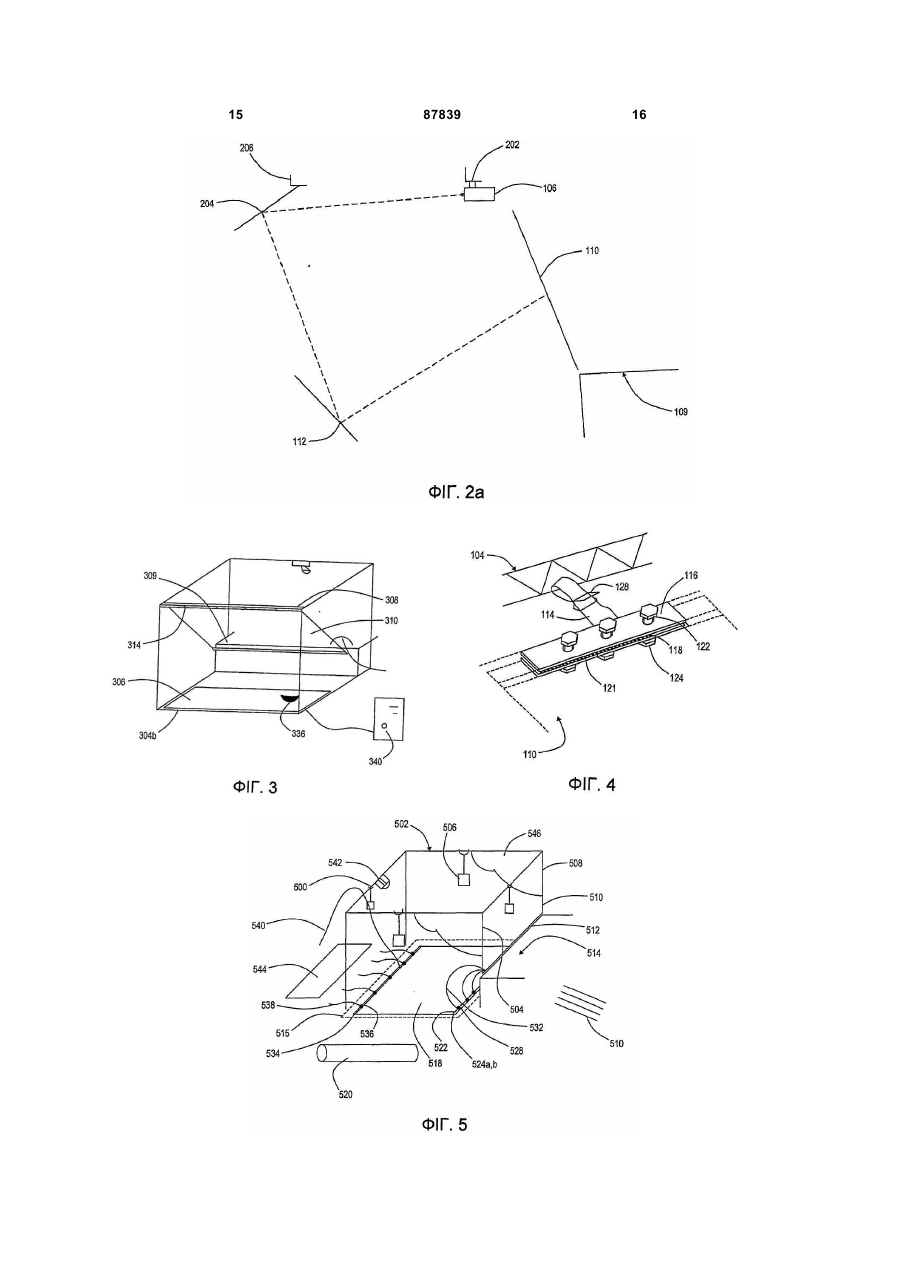

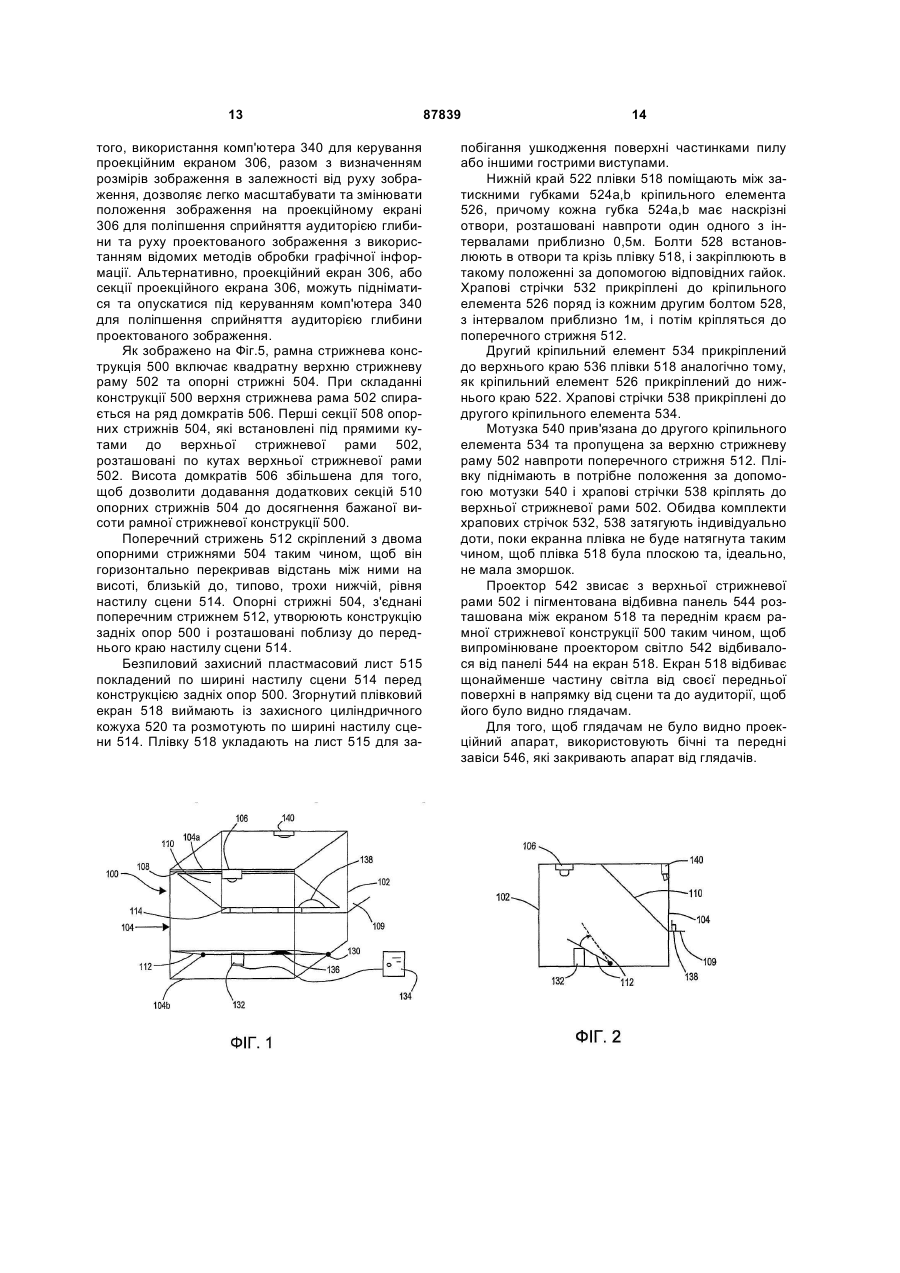

1. Апарат для проектування зображень, що містить проектор, рамку, джерело світла та щонайменше частково прозорий екран: екран нахилений під кутом відносно площини випромінювання світла з проектора та має передню поверхню, розташовану таким чином, щоб випромінюване проектором світло відбивалося від неї; проектор розташований для проектування зображення так, щоб світло, яке створює зображення, падало на екран таким чином, щоб відбите екраном світло створювало віртуальне зображення, причому віртуальне зображення виглядає розташованим позаду екрана, який відрізняється тим, що екран є плівкою з фольги, а апарат додатково містить пару затискних лапок, встановлених для розміщення між ними крайової ділянки плівки з фольги, крім того, апарат додатково містить натяжні засоби, прикріплені до однієї або до обох затискних лапок, причому кожний з натяжних засобів може бути натягнутий або ослаблений окремо для того, щоб натяг було застосовано по всій поверхні плівки з фольги для забезпечення по суті вільної від зморщок плівки з фольги. 2. Апарат за п. 1, який відрізняється тим, що плівка з фольги прикріплена до рамки на верхньому та/або нижньому краях екрана. 3. Апарат за будь-яким з попередніх пунктів формули, який відрізняється тим, що принаймні одна з затискних лапок має абразивну поверхню, прилаштовану для контактування з плівкою з фольги. 2 (19) 1 3 87839 4 14. Апарат за п. 13, який відрізняється тим, що кут нахилу елемента відносно площини випромінювання світла з проектора є змінним. 15. Апарат за будь-яким з пп. 11-14, який відрізняється тим, що пігментований відбивний елемент містить множину секцій, кожна з яких має незалежно змінний кут нахилу відносно осі, перпендикулярної до площини випромінювання світла з проектора. 16. Апарат за будь-яким з попередніх пунктів формули, який відрізняється тим, що містить щонайменше один елемент, що стає невипромінюючим за командою процесора. 17. Апарат за п. 16, який відрізняється тим, що щонайменше один випромінюючий елемент утворює маску для створення на плівці з фольги ділянки, на яку зображення не проектується. 18. Спосіб створення рамки для плівки з фольги за будь-яким з попередніх пунктів формули, який включає стадії: (і) обпирання рамки на ряд кріпильних стояків; (іі) прикріплення опорних рейок до рамки; (ііі) збільшення висоти кріпильних стояків; (iv) додавання додаткових опорних рейок; (v) прикріплення нижнього краю плівки із фольги до першої пари затискних лапок на нижній задній частині рамки; (vi) піднімання верхнього краю плівки із фольги в положення, суміжне з верхньою передньою секцією рамки; (vii) прикріплення верхнього краю екрана до другого кріпильного елемента на верхній передній секції рамки; (viiі) прикріплення натяжних засобів до однієї або до обох затискних лапок; та (іх) окреме натягування або послаблення натяжних засобів для того, щоб натяг було застосовано по всій поверхні плівки з фольги для забезпечення по суті вільної від зморщок плівки з фольги. 19. Спосіб за п. 18, який відрізняється тим, що включає закріплення плівки і фольги в певному положенні за допомогою відповідних кріпильних засобів, що проходять крізь одну або обидві відповідні затискні лапки та плівку, і відповідних затискних засобів, прилаштованих для фіксації відповідних кріпильних засобів в зазначеному положенні. 20. Спосіб за п. 18 або 19, який відрізняється тим, що включає прикріплення натяжних засобів суміжно до принаймні декількох відповідних кріпильних елементів. 21. Спосіб за будь-яким з пп. 18-20, який відрізняється тим, що включає прикріплення натяжних засобів, з'єднаних з парою затискних лапок, прикріплених до нижнього краю плівки із фольги, до нижньої задньої частини рамки на стадії (v). 22. Спосіб за будь-яким з пп. 18-21, який відрізняється тим, що включає прикріплення натяжних засобів, з'єднаних з парою затискних лапок, прикріплених до верхнього краю плівки із фольги, до верхньої передньої частини рамки на стадії (vii). 23. Спосіб за будь-яким з пп. 18-22, який відрізняється тим, що включає використання натяжних елементів у вигляді храпових ременів. Даний винахід стосується проекційного апарата та способу. Більш конкретно, але не виключно, він стосується проекційного апарата, здатного проектувати зображення об'єкта на похилий, частково відбивний, екран таким чином, щоб створити уявне відчуття глибини, та способу конструювання такого апарата. Проекція зображення на частково відбивний екран таким чином, щоб його міг побачити глядач, який знаходиться перед екраном, відома як так званий пристрій "привиду Пеппера" ("Привид"), що є відомим з ярмаркових вистав. Цей принцип застосовувався у пропагандистських та рекламних показах, коли ведучий програми знаходиться позаду похилого, частково відбивного екрана, типово, з натягнутої плівки, на який проектується зображення, наприклад, автомобіля, за допомогою щонайменше однієї відбивної поверхні, див., наприклад, ЕР 0799436. Місцезнаходження ведучого програми позаду проектованого зображення має ряд явних переваг порівняно із системами, у яких ведучий програми стоїть перед екраном, причому однією з найбільш важливих є те, що ведучий програми не закриває проектоване зображення, проходячи повз нього. Додатково, використання похилого екрана приводить до того, що глядач сприймає зображення як таке, що має глибину, а не просто як двовимірне зображення, наприклад, коли автомобіль обертається на поворотній платформі. Однак, сучасні апарати для проектування зображень мають ряд асоційованих з ними проблем, наприклад, встановлення плівки може виявитися складним, що у свою чергу приводить до нерівномірного натягу плівки та зморшок на плівці, які погіршують якість спостережуваного зображення, проектованого на плівку. Крім того, при установці плівки вона має бути розкладена на чистому незапиленому шматку тканини або пластмасовому листі, більшому за плівку, для запобігання прилипання частинок до плівки, оскільки такі частинки можуть пошкрябати поверхню плівки та погіршити якість спостережуваного проектованого зображення або діяти як центри розсіювання, на яких проектоване світло некогерентно розсіюється, тим самим погіршуючи якість спостережуваного зображення, оскільки це розсіяне світло не братиме участі в створенні спостережуваного зображення. Крім того, ілюзія привиду основана на відбитому зображенні, сформованому світлом, що контрастує з його безпосереднім оточенням та фоном. Чим сильніше відбите зображення, тим більш монолітним виглядатиме це відбите зображення, 5 тим живішими будуть кольори, і тим краще видимим буде відбите зображення для аудиторії. В обставинах, коли ведучий програми може бути нездатним контролювати високі рівні зовнішнього освітлення плівки, наприклад, з боку аудиторії на торговому шоу, високий рівень зовнішнього освітлення приводить до значних рівнів відбиття зовнішнього освітлення від екрана, знижуючи різницю інтенсивностей відбитого зображення та фону. В цих обставинах бажано використовувати яскравий проектор (більш ніж 8000 люмен). Однак, використання яскравого проектора призводить до потрапляння небажаного світла на проекційну поверхню та відбиття крізь плівку зі створенням матового ефекту на сцені та навколо ділянки, де створюється відбите зображення. Інша проблема із сучасними апаратами для проектування зображень полягає в тому, що проектори, використовувані з такими апаратами, є дуже потужними, типово, від 8000 до 27000 люмен, і внаслідок цього проектують значну кількість світла на ділянки зображення, на яких відсутні об'єкти зображення. Це є невід'ємною особливістю проекторів і призводить до низького ступеня контрастності, що спричинює матовий ефект на частині плівки, де проектор створює зображення, при вмиканні проектора. Матовий ефект, зрозуміло, є небажаним, оскільки він погіршує створення для глядача ефекту відсутності екрана. Рівень матового ефекту по відношенню до яскравості зображення, щонайменше частково, визначається рівнем коефіцієнта контрастності, створюваного проектором. Чим більше коефіцієнт контрастності, тим більш яскравим може бути зображення по відношенню до рівня яскравості матового ефекту. Навіть проектори з коефіцієнтом контрастності аж 3000:1 все ще будуть випромінювати молочне світло при використанні для створення ілюзії "привиду". Ще однією проблемою, асоційованою з деякими проекторами, є ефект трапецеїдального спотворення ("keystone"), при якому внаслідок кутової проекції виникає спотворене, типово, видовжене (угору та вниз), зображення. Це особливо помітно у випадках, коли важливою є глибина сприйняття. Рішення, що використовується в сучасних дорогих проекторах, полягає у використанні цифрової корекції трапецеїдальних спотворень. Однак старіші, менш дорогі або навіть деякі спеціальні проектори високої чіткості не використовують такої цифрової корекції трапецеїдальних спотворень і тому важко піддаються настроюванню для використання із сучасними апаратами для проектування зображень. Проектори високої чіткості (ВЧ) не забезпечують корекції трапецеїдального спотворення, тому що спроби корекції трапецеїдального спотворення у поєднанні з підвищеним числом пікселів на краях зображення призводять до ефекту "стиснення" пікселів на краях зображення. Додатково, при обробці рухомих зображень ВЧ-проектори погіршують швидкість обробки проектора. Коли обчислювальна потужність використовується як для здійснення корекції трапецеїдального спотворення, так і для обробки руху, зображення рухається з ривками, що відомо як ефект "спотикання". 87839 6 Загалом, можна сказати, що використання електронної корекції трапецеїдального спотворення для зміни відеозображення буде приводити до погіршення якості зображення порівняно із зображенням, не підданим такій обробці. Додатково, сучасні системи не дозволяють забезпечити зникнення та повторне виникнення проектованого зображення позаду монолітного тривимірного (3D) об'єкта, поміщеного на сцені, оскільки екран розташований перед ведучим програми ближче до глядацької аудиторії. Відповідно до першого аспекту даного винаходу пропонується апарат для проектування зображень, який включає проектор, рамку та щонайменше частково прозорий екран: - рамка призначена для утримання екрану натягненим таким чином, щоб екран був нахиленим під кутом по відношенню до площини випромінювання світла проектором; - екран має передню поверхню, розташовану таким чином, щоб від неї відбивалося світло, випромінюване проектором; і - проектор призначений для проектування зображення так, щоб світло, яке створює зображення, падало на екран таким чином, щоб відбите екраном світло створювало віртуальне зображення, причому віртуальне зображення виглядало розташованим позаду екрана. Такий апарат має перевагу над сучасними системами в тому, що екран не треба покривати дорогим, частково відбивним покриттям, оскільки кутова залежність відбивної здатності прозорих діелектричних матеріалів може бути використана для забезпечення часткового відбиття проектованого зображення. Таким чином, цей апарат спрощує виготовлення таких систем, а також знижує їхні виробничі витрати. Додатково, використання рамки звільняє екран від необхідності фіксації безпосередньо до стелі або підлоги, і тому збільшує можливості апарата порівняно із системами відомого рівня техніки. Екран може бути плівкою. Коли плівка не використовується, вона може бути намотана на циліндр. Екран може бути нахилений під кутом приблизно 45° до площини випромінювання світла з проектора. Екран може включати частково відбивний шар на передній поверхні. Використання плівкового екрана зменшує вагу апарата, що дозволяє легко транспортувати апарат з місця на місце. Намотування плівки на циліндр, коли вона не використовується, забезпечує захист плівки від ушкоджень під час транспортування, а також дозволяє легко транспортувати апарат з місця на місце. Використання частково відбивного екрана може підвищувати інтенсивність відбитого екраном світла і може збільшувати спостережувану аудиторією яскравість віртуального зображення. Екран може бути прикріплений до рамки з верхнього та/або нижнього краю екрана. Рамка може включати перший та другий кріпильні елементи, які мають затискати між собою край екрана. Щонайменше один з першого та другого кріпильних елементів може включати абразивне покриття, 7 типово, наждак, призначене для контакту з екраном. Перший та другий кріпильні елементи можуть включати відповідні наскрізні отвори, які можуть бути розташовані таким чином, щоб відповідати отворам у відповідних затискних губках затискних елементів, прикріплених до натяжних ременів, причому отвори можуть бути призначені для кріпильних засобів щоб натискати екран між першим і другим кріпильними елементами. Натяжні ремені можуть бути прикріплені до стрижневої конструкції та можуть регулюватися таким чином, щоб можна було змінювати натяг екрана у стрижневій конструкції по периферії екрана. Краще, кріпильні елементи є по суті паралельними до стрижневих елементів, з яких складається стрижнева конструкція. Використання різноманітних схем натягування дозволяє мінімізувати та, ідеально, усунути зморшкуватість екрана, створюючи гладку поверхню, на яку можна проектувати зображення. Абразивна поверхня щонайменше одного з кріпильних елементів поліпшує зчеплення між кріпильними елементами та екраном, тим самим зменшуючи імовірність проковзування екрана, утримуваного кріпильними елементами. Апарат може включати пігментований відбивний елемент на оптичному шляху між проектором та екраном. Пігментований елемент може відбивати лише частину видимого спектра світла, типово, пігментований елемент може здаватися глядачу сірим чи білим. Було знайдено, що використання сірого відбивного елемента в оптичному шляху між проектором та екраном зменшує контури відбивного елемента на екрані у порівнянні з використанням білого відбивного елемента, а також знижує рівень матового ефекту, асоційованого з випромінюваним проектором світлом на ділянках, які не повинні мати зображення проектованого об'єкта. Пігментований відбивний елемент може бути нахилений під кутом по відношенню до площини випромінювання світла з проектора. Кут нахилу елемента по відношенню до площини випромінювання світла з проектора може бути змінним. Елемент може включати множину секцій, кожна з яких може мати незалежно змінний кут нахилу по відношенню до площини випромінювання світла з проектора. Нахил відбивного елемента може компенсувати, щонайменше, частково, а у деяких випадках повністю, ефект трапецеїдального спотворення. Зміна кута нахилу або відстані відбивного елемента дозволяє змінювати уявну глибину та/або положення об'єкта, спроектованого на екрані. Це пов'язано з тим, що віртуальне зображення з'являється на такій саме відстані позаду екрана, на якій реальне зображення знаходиться перед екраном. Може використовуватися відбивний пристрій, типово, дзеркало, призначений для спрямовування світла, спроектованого з проектора на відбивний елемент. Типово, відбивний пристрій змонтований на верхній частині конструкції. Відбивний елемент може бути паралельним, або по суті паралельним, відбивному пристрою. В деяких варіа 87839 8 нтах втілення проектор може бути встановлений на верхньому стрижні конструкції і може бути розташований горизонтально, типово, світло, випромінюване з проектора, спрямовується на відбивний пристрій. Така схема доповнює корекцію трапецеїдального спотворення, досяжну шляхом регулювання нахилу екрана та відбивного елемента, і є особливо корисною у випадках використання ВЧпроектора для компенсації ефекту трапецеїдального спотворення без використання обчислювальної потужності проектора. Відбивний елемент може включати маску, що відповідає уявному місцезнаходженню стойки на екрані для аудиторії. Типово, маска буде поглинати світло у щонайменше частині видимого спектра, краще, маска буде чорною. Маска може бути призначена для створення на екрані ділянки, на яку зображення не буде проектуватися. Маска може змінюватися за розміром та формою, наприклад, шляхом використання ковзного елемента, який всувається та висувається з положення на відбивному елементі. Маска може бути використана для створення ілюзії зникнення та повторного виникнення предмета позаду стойки, встановленої на сцені, будь то позаду або перед екраном. Апарат може включати джерело світла, призначене для вибіркового освітлення ділянки сцени, на якій розташована стойка. Джерело світла може бути джерелом білого світла. Освітлення стойки робить стойку краще та більш чітко видимою на темному, типово, чорному, фоні. Це посилює тривимірний ефект проектованого зображення, що накладається на стойку. Крім того, спрямовування яскравого світла на стойку допомагає зменшити контрастний діапазон проектованого на стойку зображення, яке, типово, залишається трохи видимим навіть при використанні маски, в тіні стойки на відбивному елементі, тим самим посилюючи ілюзію зникнення проектованого зображення позаду стойки. Апарат може включати джерело світла, призначене для освітлення щонайменше частини сцени. Джерело світла може бути розташоване позаду екрана, типово, уздовж верхнього краю рамки та/або уздовж будь-якого з боків сцени. Апарат може включати множину джерел світла. Апарат може включати пульт світлорежисера, обладнаний регуляторами яскравості, призначеними для контролю рівня кожного джерела світла, або засоби вибору, призначені для вибіркового контролю потужності живлення кожного джерела світла. Таке джерело світла використовується для того, щоб колір та рівні освітленості ділянки сценічного фону, яка безпосередньо оточує зображення привиду, могли найкраще відповідати кольору фону проекційної поверхні, за винятком ділянок на обох з них, на яких створюється зображення. Це зменшує матовий ефект, що сприймається аудиторією. Використання множини джерел світла підвищує рівномірність освітлення сцени, з метою створення ефекту, подібного до того, що виникає при падінні випромінюваного проектором світла на 9 проекційний екран. За допомогою контролю окремо кожного джерела світла рівні освітлення на сцені можна контролювати для забезпечення точної відповідності рівням освітлення, яких вимагає сценічне шоу, або рівням небажаного світла, що потрапляє на поверхню проекційного екрана. Проектор може включати стандартний проектор, наприклад, JVC ML4000, або Barco G5. Альтернативно, проектор може включати рідкокристалічний дисплей (LCD) або телевізійний дисплей. Дисплей може включати щонайменше один елемент, який має ставати невипромінюючим за командою процесора. Щонайменше один елемент може утворювати маску, призначену для створення ділянки екрана, на яку зображення не проектується. Маска може відповідати за формою та місцезнаходженням стойці на сцені. Стойка може бути тривимірною. Відповідно до другого аспекту даного винаходу, пропонується спосіб створення проекційного апарата, який включає стадії: (і) обпирання рамки на ряд кріпильних стояків; (іі) прикріплення опорної рейки до рамки; (ііі) збільшення висоти кріпильних стояків; (iv) додавання додаткової опорної рейки; (vi) прикріплення нижнього краю екрана до нижньої задньої частини рамки; (vii) підняття верхнього краю екрана в положення, близьке до верхньої передньої секції рамки; і (viii) прикріплення верхнього краю екрана до верхньої передньої секції рамки. Спосіб може включати забезпечення кріпильних стояків у формі домкрата. Спосіб може включати забезпечення екрана у формі плівки. Спосіб може включати витягання згорнутого плівкового екрана із захисного циліндричного кожуха. Спосіб може включати укладання екрана на безпиловому захисному листі. Спосіб може включати поміщення нижнього краю екрана між затискними губками першого кріпильного елемента і може далі включати закріплення екрана в певному положенні за допомогою кріпильних засобів, що проходять крізь кріпильний елемент і екран, та затискних засобів, призначених для фіксації кріпильних засобів для утримання затискних засобів у визначеному положенні. Спосіб може включати забезпечення кріпильних засобів у формі болта та затискних засобів у формі гайки. Спосіб може включати прикріплення натяжних засобів до кріпильного елемента поряд щонайменше з деякими з кріпильних засобів. Спосіб може включати прикріплення натяжних засобів до нижньої задньої частини рамки. Спосіб може включати прикріплення другого кріпильного елемента до верхнього краю плівкового екрана, типово, у такий саме спосіб, як і кріплення першого кріпильного елемента до нижнього краю. Спосіб може включати прикріплення натяжних засобів до другого кріпильного елемента. Спосіб може включати забезпечення натяжних елементів у формі храпових стрічок. Спосіб може включати прикріплення мотузки до другого кріпильного елемента та пропускання 87839 10 мотузки за верхню рамку і використання мотузки на стадії (vii) для підняття екрана. Спосіб може включати натягнення кожного з натяжних засобів таким чином, щоб екран був плоским та по суті не мав зморшок. Спосіб може включати навішування проектора на верхню рамку. Спосіб може включати розміщення пігментованої відбивної панелі між екраном та переднім краєм рамки. Спосіб може включати відбиття світла, випромінюваного проектором, від панелі на екран. Спосіб може включати створення рамки зі стрижневої конструкції. Відповідно до третього аспекту даного винаходу, пропонується проекційний апарат, сконструйований відповідно до другого аспекту даного винаходу. Винахід буде далі описаний, лише для прикладу, з посиланнями на супровідні креслення, на яких: Фіг.1 є схематичним зображенням першого варіанта втілення проекційного апарата відповідно до щонайменше одного з аспектів даного винаходу; Фіг.2 є видом збоку проекційного апарата за Фіг.1 із зображенням пігментованого відбивного елемента в першому та другому положеннях; Фіг.2а є схематичним зображенням альтернативної схеми проекції, придатної для використання з апаратом за Фіг.1 та 2; Фіг.3 є схематичним зображенням другого варіанта втілення проекційного апарата відповідно до щонайменше одного з аспектів даного винаходу; Фіг.4 є перспективним видом кріпильних засобів екрана за Фіг1, 2 та 3; і Фіг.5 є схематичним видом проекційного апарата, сконструйованого відповідно до другого аспекту даного винаходу. Як зображено на Фіг.1, 2 та 4, проекційний апарат 100 включає рамну конструкцію 102, сформовану зі стрижнів 104, проектор 106, несучу рамку 108, екран 110, утримуваний в несучій рамці 108, сіру пігментовану відбивну панель 112. Проектор 106 звисає з переднього верхнього поперечного стрижня 104а рамної конструкції 102. Панель 112 розташована нижче проектора 106 у основи рамної конструкції 102. Екран 110 нахилений під кутом приблизно 45° до горизонталі і передній край екрана 110 наближений до переднього верхнього поперечного стрижня 104а рамної конструкції 102, а задній край екрана наближений до сцени 109, що знаходиться позаду рамної конструкції 102. Екран 110, типово, є полімерною плівкою, яка може мати частково відбивне покриття на передній поверхні плівки. Екран 110 утримується в рамній конструкції 102 за допомогою натяжних ременів 114, прикріплених до рамної конструкції 102 на верхньому та нижньому краях екрана 110. На вільному кінці кожного з натяжних ременів 114 знаходиться пара затискних губок 116, які мають відповідні наскрізні отвори 118, 120. Робочі поверхні затискних губок 116 необов'язково покриті абрази 11 вом 121, таким як наждак, для поліпшення захоплення затискними губками 116 екрана 110. Краї екрана 110 поміщаються між затискними губками 116 і болт 122 встановлюється в отвори 118, 120 та проходить через екран 110. Гайка 124 накручується на болт 122 та затягується для утримання екрана 110 між затискними губками 116. Натяжні ремені 114 проходять крізь стрижні 104 та затягуються за допомогою фрикційної стопорної пряжки 128. Кожен з натяжних ременів 114 може бути затягнутий або відпущений індивідуально для того, щоб забезпечити можливість рівномірного натягу всієї поверхні екрана 110, тим самим зменшуючи, і в ідеалі усуваючи, утворення зморшок на екрані 110, які знижують якість зображення, проектованого на екран 110. Відбивна панель 112 розташована нижче проектора 106 поблизу до нижнього переднього поперечного стрижня 104b рамної конструкції 102. Проектор 106 спрямований таким чином, щоб випромінюване проектором світло 106 падало на відбивну панель 112. Панель 112 є похилою, так що світло, випромінюване проектором 106, відбивається угору від панелі 112 на екран 110. Використання сірої або, в інших випадках, забарвленої панелі 112 зменшує матовий ефект, асоційований зі світлом проектора, на ділянках відсутності проектованого зображення. Частина проектованого світла, що падає на екран 110, відбивається від передньої поверхні екрана 110, і його може побачити аудиторія. Ведучий шоу на сцені 109 позаду екрана 110 також є видимим для аудиторії, але не заважає аудиторії бачити зображення. Панель 112 приєднана до шарнірної конструкції 130 уздовж її заднього краю. Шарнірна конструкція 130 дозволяє піднімати та опускати панель 112, типово, за допомогою гідравлічної помпи 132, керованої комп'ютером 134, з метою компенсації ефекту "трапецеїдального спотворення". Альтернативно, панель 112 може підніматися та опускатися людиною, яка тягне за мотузку, або електродвигуном для піднімання та опускання панелі. Піднімання та опускання панелі 112 також забезпечує можливість сприйняття аудиторією зміни глибини положення на сцені елемента проектованого зображення шляхом зміни висоти елемента зображення на екрані 110. Передбачається, що панель 112 може включати ряд індивідуальних секцій, кожна з яких може бути піднята та опущена індивідуально для того, щоб забезпечити можливість зміни уявної глибини індивідуального елемента зображення незалежно від інших елементів зображення. Невідбивна маска 136 у формі стойки 138, в даному прикладі, скелі, розміщена на панелі 112. Стойка 138 розміщена на сцені 109, типово, позаду екрана 110. Маска 136 встановлена таким чином, щоб панель 112 була закритою на ділянці, що відповідає місцезнаходженню стойки 138 по відношенню до екрана 110. Така схема розташування маски 136 та стойки 138 приводить до того, що зображення або частина зображення, проектовані на екран 110, уявно зникають, коли зображення, 87839 12 або частина зображення, проходять повз стойки 138 та з'являються знов, коли зображення, або частина зображення, проминуть стойку 138, оскільки маска 136 перешкоджає відбиванню світла на ділянку екрана 110, що відповідає місцезнаходженню стойки 138. Маска 136 може мати змінний розмір та форму, наприклад, за допомогою ковзної панелі, яка пересувається в потрібне положення та змінюється в розмірі в залежності від розміру стойки 138. Це також дозволяє змінювати глибину сприйняття стойок, оскільки їхній уявний ефект на елементи зображення змінної глибини, як обговорювалося раніше, можна відповідно змінювати, наприклад, скеля певного розміру закриватиме пропорційно більшу ділянку віддаленого зображення, ніж та сама скеля у випадку близького зображення. Джерело світла 140 змонтоване на рамній конструкції 102 і освітлює стойку 138 для зменшення ефекту потрапляння на стойку залишкового світла, відбитого від панелі 112. Як зображено на Фіг.2а, альтернативна схема проекції 200, придатна для використання з апаратом за Фіг.1 та 2 з додатковим стрижнем, включає проектор 106, що звисає зі стрижня 202 і спрямований до екрана 110, похиле дзеркало 204 зі змінним нахилом, яке звисає з другого стрижня 206 і спрямоване до проектора 110. Проектор 106 проектує зображення на дзеркало 204 таким чином, щоб зображення проектувалося на відбивну панель 112 та на екран 110. Дзеркало 204, типово, орієнтовано перпендикулярно панелі 112, і у варіантах втілення, коли панель 112 має змінний кут нахилу, дзеркало 204, звичайно, встановлене із синхронним відстежуванням будь-яких змін кута нахилу панелі 112. Слід розуміти, що термін дзеркало використовується тут для опису будь-якої відбивної поверхні, яка відбиває по суті всі, типово, більше 50%, краще, більше 80%, світла, що падає на неї. Зображений на Фіг.3 проекційний апарат 300 є по суті подібним до зображених на Фіг.1 та 2, відповідно, причому деталі, ідентичні деталям на Фіг.1 та 2, позначені однаковими позиціями, з доданням попереду трійки. Проекційний екран 306 розташований перед екраном 310 поблизу до нижнього переднього поперечного стрижня 304b. Проекційний екран 306, типово, є екраном з рідкокристалічного дисплея (LCD) або телевізійним екраном. Проекційний екран 306 проектує зображення угору на передню поверхню екрана 310. Використання проекційного екрана 306 усуває ефект "трапецеїдального спотворення", асоційований із звичайними проекторами. Маска 336 може бути сформована на екрані за допомогою комп'ютера 340 керування проекційним екраном 306 для затемнення відповідної частини проекційного екрана 306 електронними методами. Це усуває потребу у створенні фізичної маски. Комп'ютер 340 може бути використаний для перемикання ділянок проекційного екрана 306, на які не має проектуватися частина зображення, що зменшує матовий ефект, асоційований з такими ділянками при використанні звичайних проекторів. Крім 13 того, використання комп'ютера 340 для керування проекційним екраном 306, разом з визначенням розмірів зображення в залежності від руху зображення, дозволяє легко масштабувати та змінювати положення зображення на проекційному екрані 306 для поліпшення сприйняття аудиторією глибини та руху проектованого зображення з використанням відомих методів обробки графічної інформації. Альтернативно, проекційний екран 306, або секції проекційного екрана 306, можуть підніматися та опускатися під керуванням комп'ютера 340 для поліпшення сприйняття аудиторією глибини проектованого зображення. Як зображено на Фіг.5, рамна стрижнева конструкція 500 включає квадратну верхню стрижневу раму 502 та опорні стрижні 504. При складанні конструкції 500 верхня стрижнева рама 502 спирається на ряд домкратів 506. Перші секції 508 опорних стрижнів 504, які встановлені під прямими кутами до верхньої стрижневої рами 502, розташовані по кутах верхньої стрижневої рами 502. Висота домкратів 506 збільшена для того, щоб дозволити додавання додаткових секцій 510 опорних стрижнів 504 до досягнення бажаної висоти рамної стрижневої конструкції 500. Поперечний стрижень 512 скріплений з двома опорними стрижнями 504 таким чином, щоб він горизонтально перекривав відстань між ними на висоті, близькій до, типово, трохи нижчій, рівня настилу сцени 514. Опорні стрижні 504, з'єднані поперечним стрижнем 512, утворюють конструкцію задніх опор 500 і розташовані поблизу до переднього краю настилу сцени 514. Безпиловий захисний пластмасовий лист 515 покладений по ширині настилу сцени 514 перед конструкцією задніх опор 500. Згорнутий плівковий екран 518 виймають із захисного циліндричного кожуха 520 та розмотують по ширині настилу сцени 514. Плівку 518 укладають на лист 515 для за 87839 14 побігання ушкодження поверхні частинками пилу або іншими гострими виступами. Нижній край 522 плівки 518 поміщають між затискними губками 524а,b кріпильного елемента 526, причому кожна губка 524а,b має наскрізні отвори, розташовані навпроти один одного з інтервалами приблизно 0,5м. Болти 528 встановлюють в отвори та крізь плівку 518, і закріплюють в такому положенні за допомогою відповідних гайок. Храпові стрічки 532 прикріплені до кріпильного елемента 526 поряд із кожним другим болтом 528, з інтервалом приблизно 1м, і потім кріпляться до поперечного стрижня 512. Другий кріпильний елемент 534 прикріплений до верхнього краю 536 плівки 518 аналогічно тому, як кріпильний елемент 526 прикріплений до нижнього краю 522. Храпові стрічки 538 прикріплені до другого кріпильного елемента 534. Мотузка 540 прив'язана до другого кріпильного елемента 534 та пропущена за верхню стрижневу раму 502 навпроти поперечного стрижня 512. Плівку піднімають в потрібне положення за допомогою мотузки 540 і храпові стрічки 538 кріплять до верхньої стрижневої рами 502. Обидва комплекти храпових стрічок 532, 538 затягують індивідуально доти, поки екранна плівка не буде натягнута таким чином, щоб плівка 518 була плоскою та, ідеально, не мала зморшок. Проектор 542 звисає з верхньої стрижневої рами 502 і пігментована відбивна панель 544 розташована між екраном 518 та переднім краєм рамної стрижневої конструкції 500 таким чином, щоб випромінюване проектором світло 542 відбивалося від панелі 544 на екран 518. Екран 518 відбиває щонайменше частину світла від своєї передньої поверхні в напрямку від сцени та до аудиторії, щоб його було видно глядачам. Для того, щоб глядачам не було видно проекційний апарат, використовують бічні та передні завіси 546, які закривають апарат від глядачів. 15 87839 16 17 Комп’ютерна верстка А. Крижанівський 87839 Підписне 18 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
