Інформаційна стійка стенда

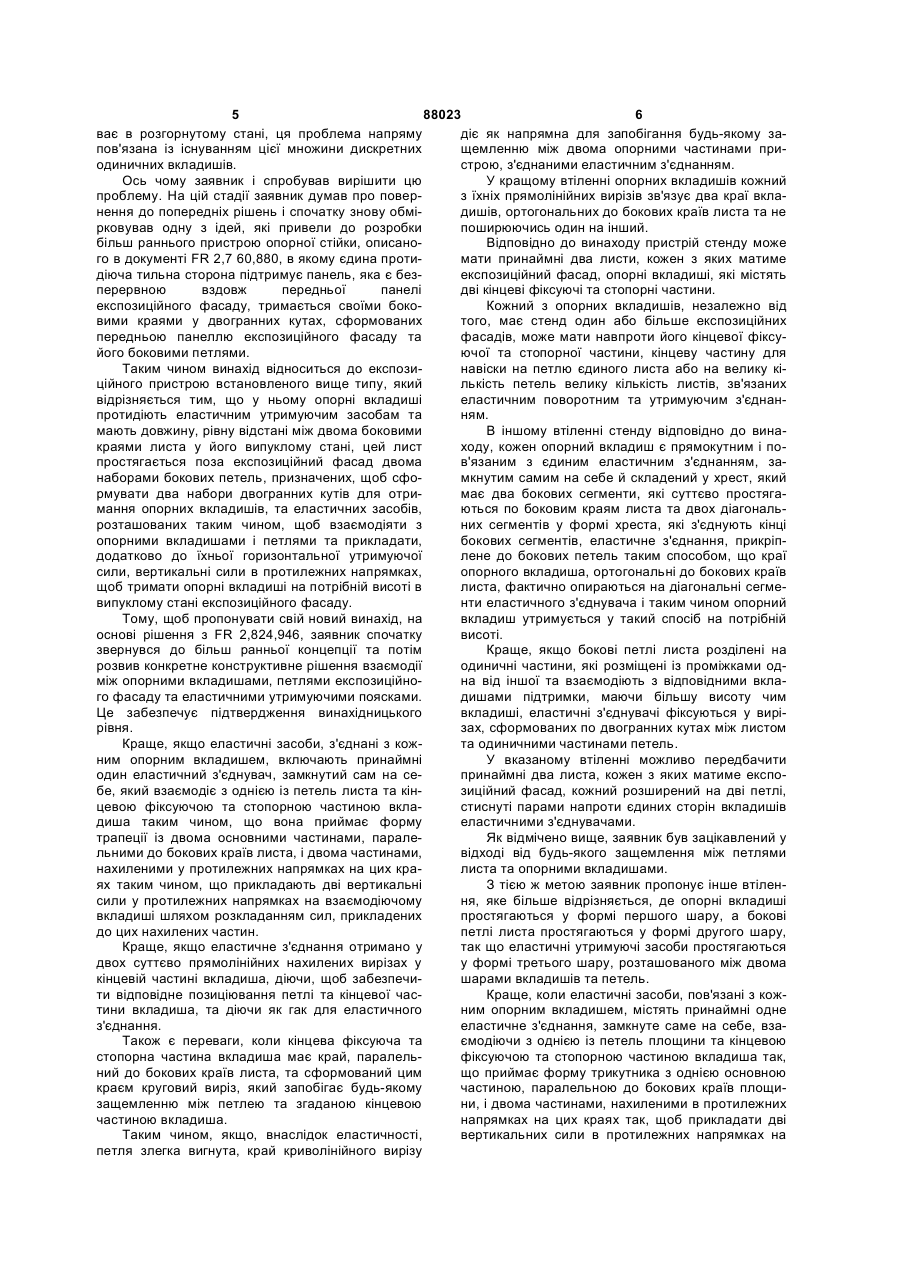

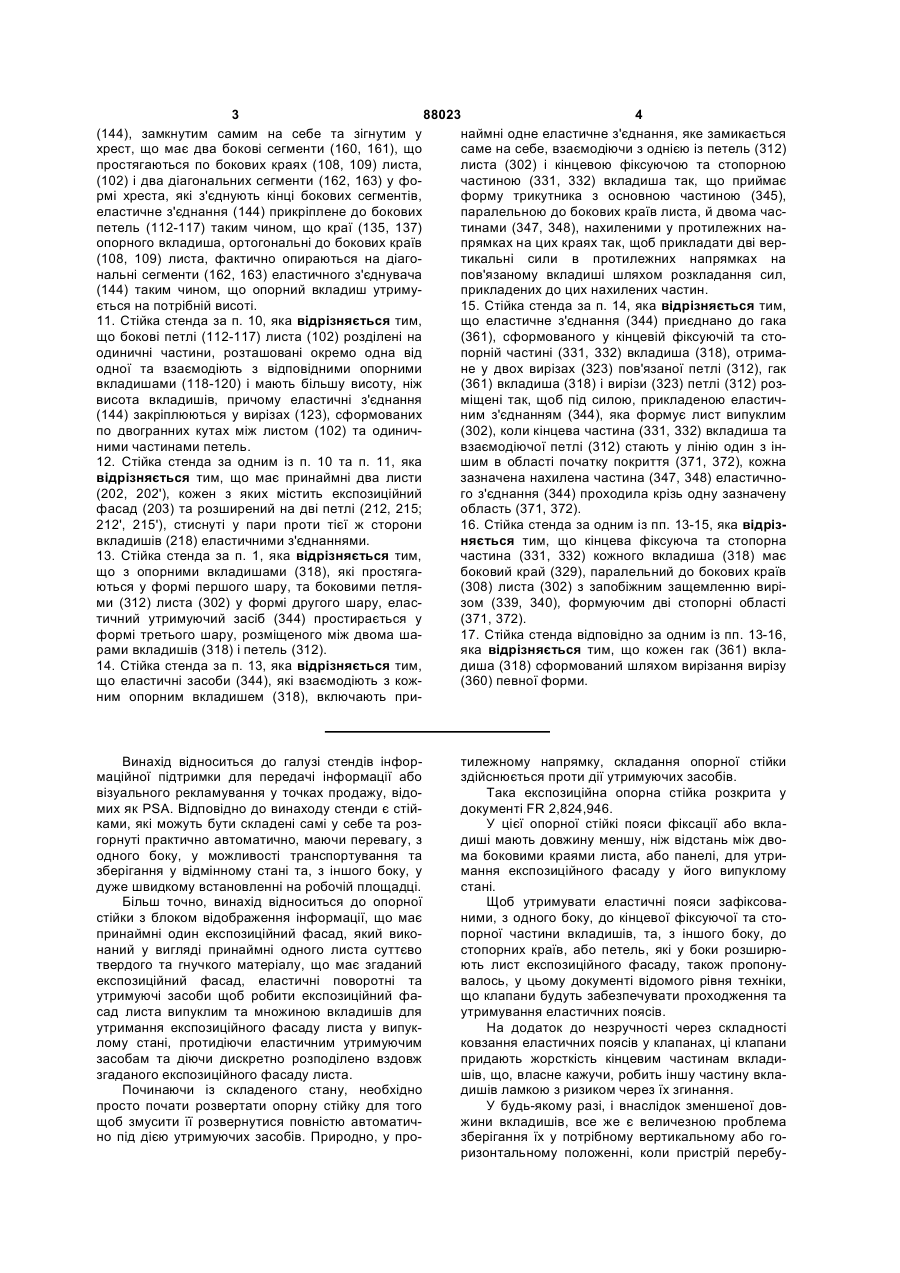

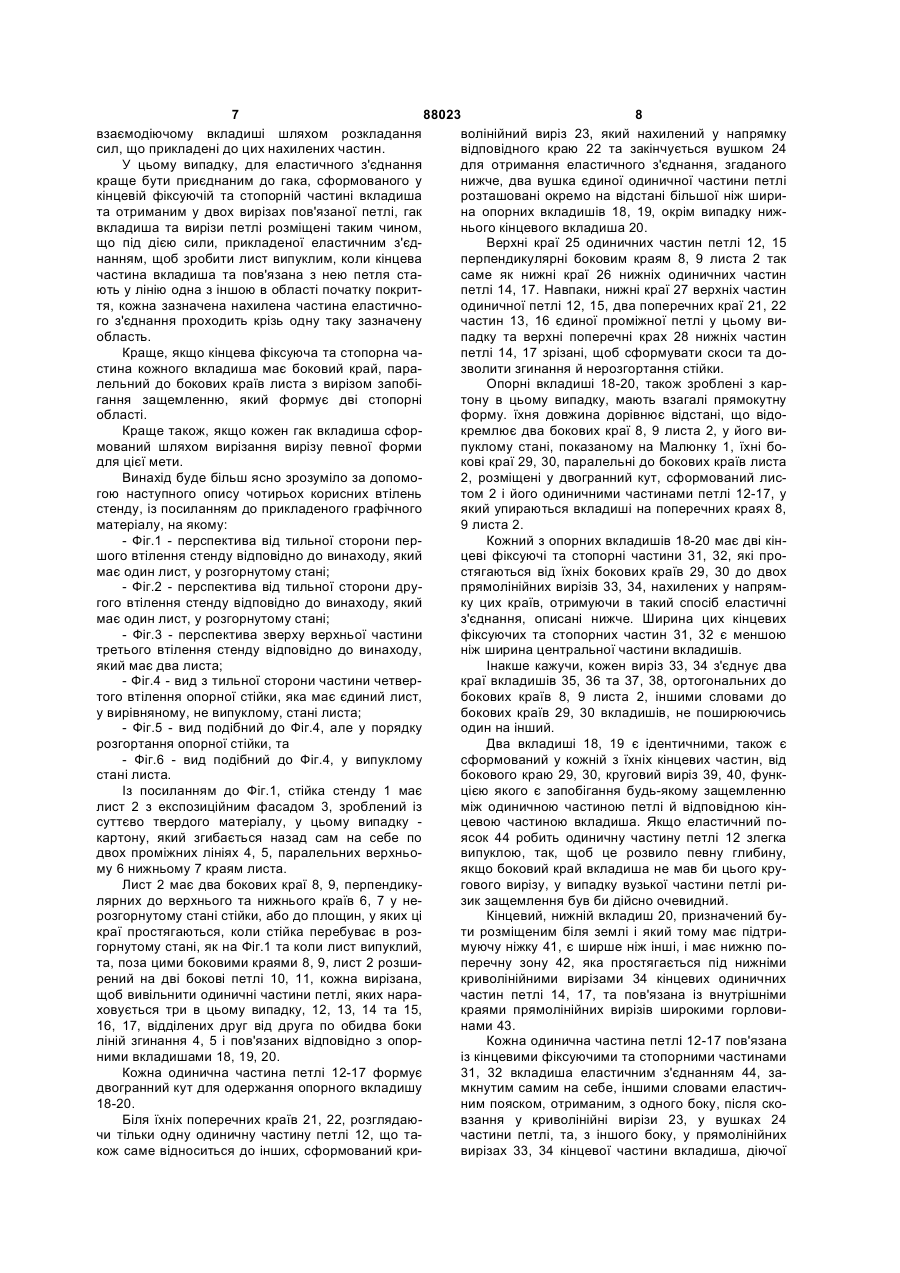

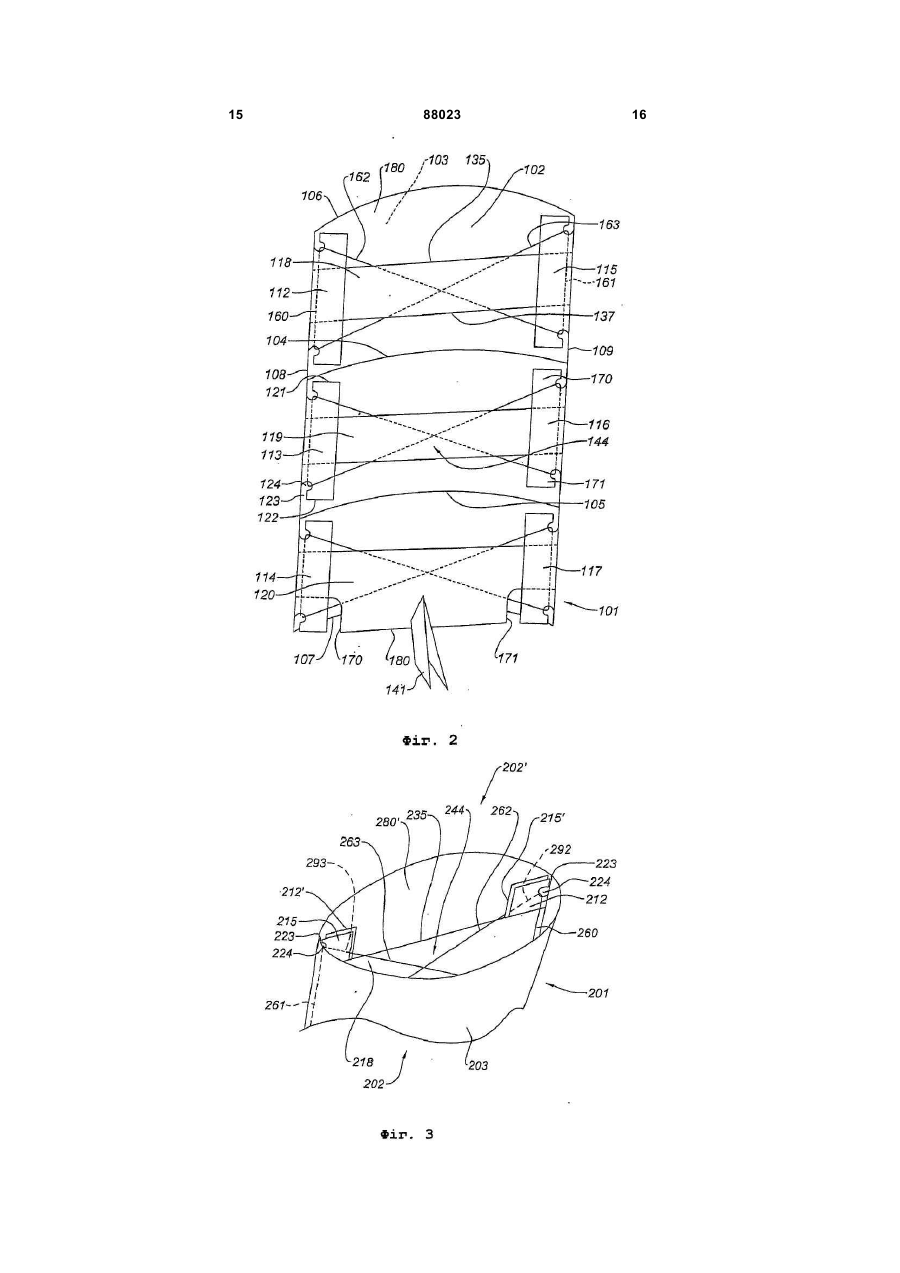

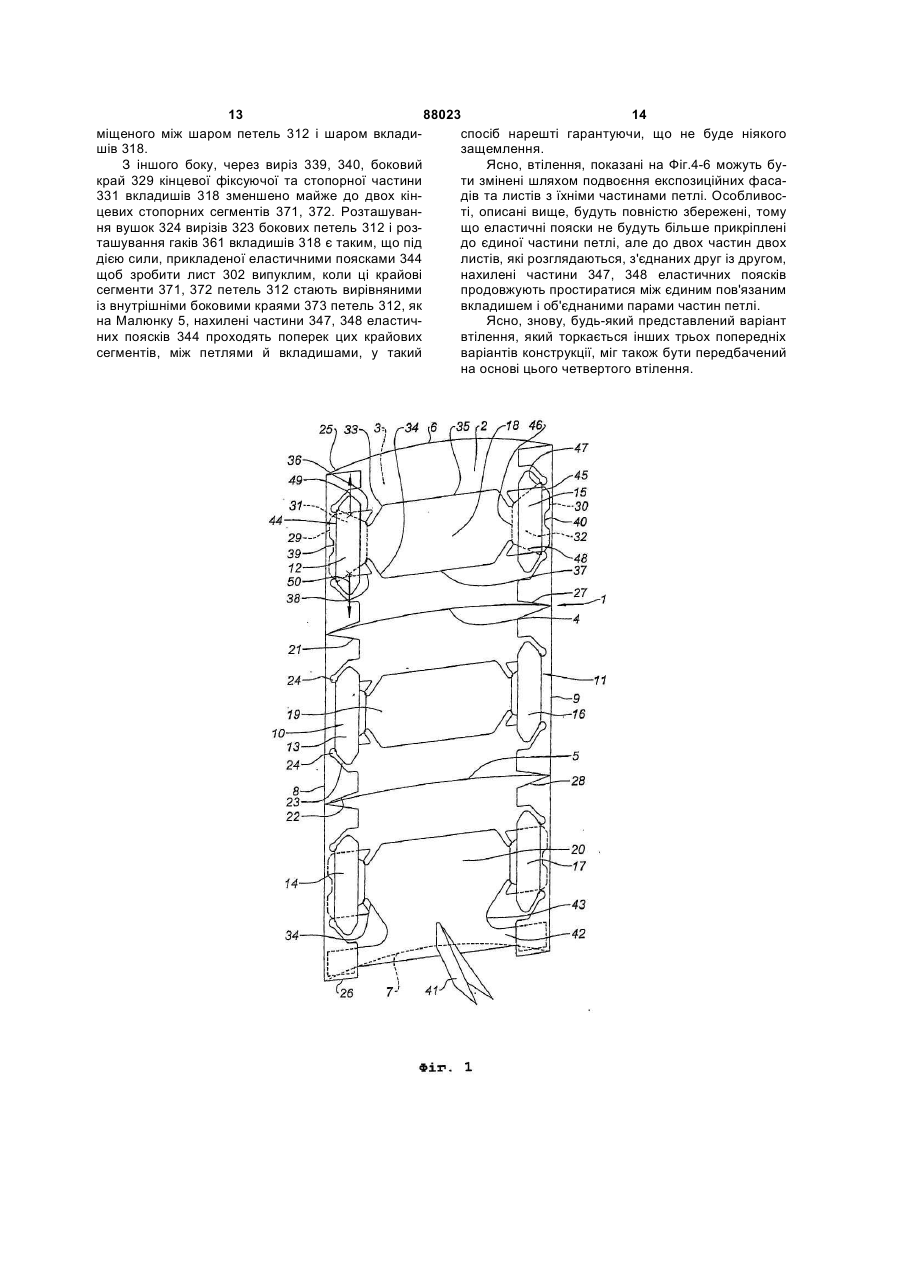

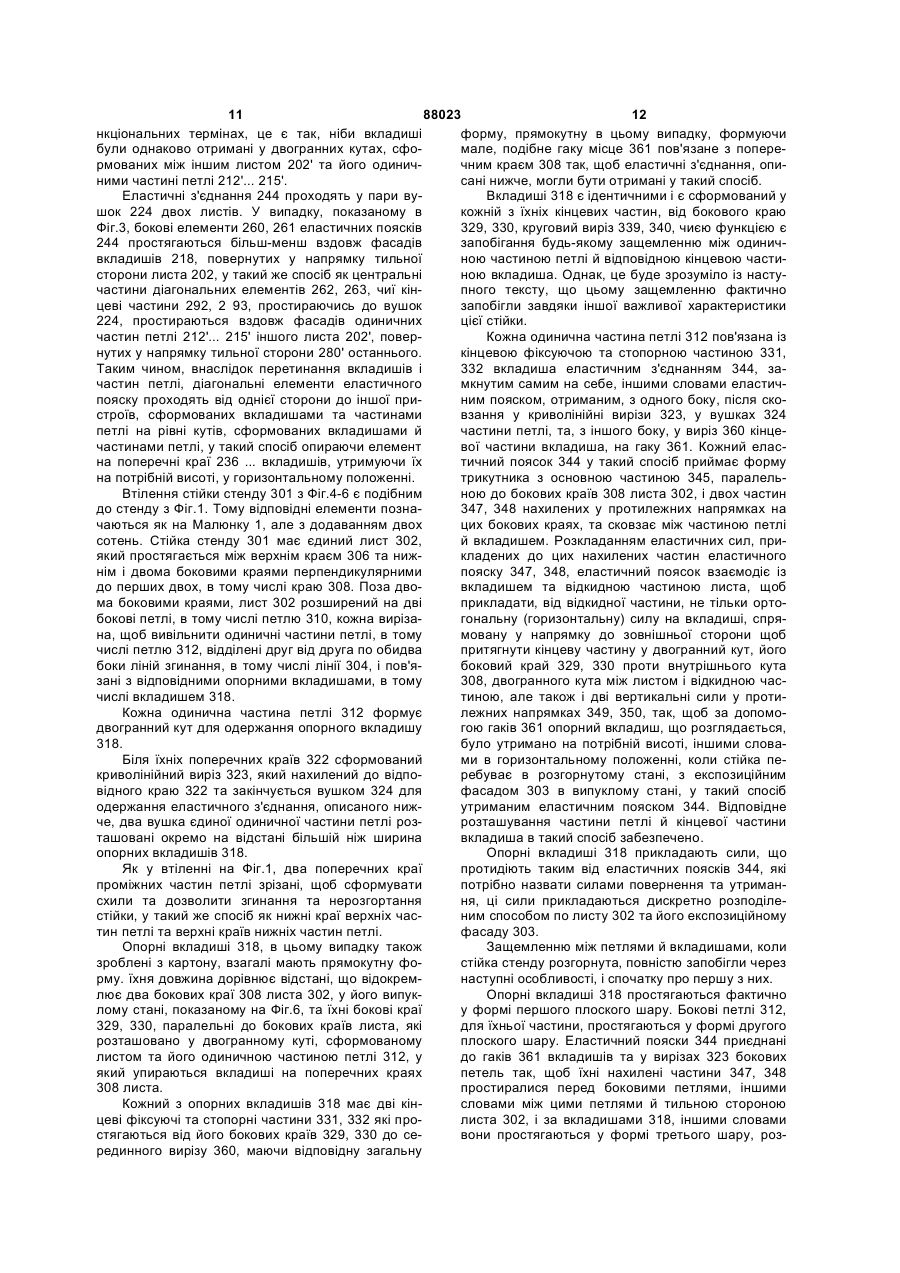

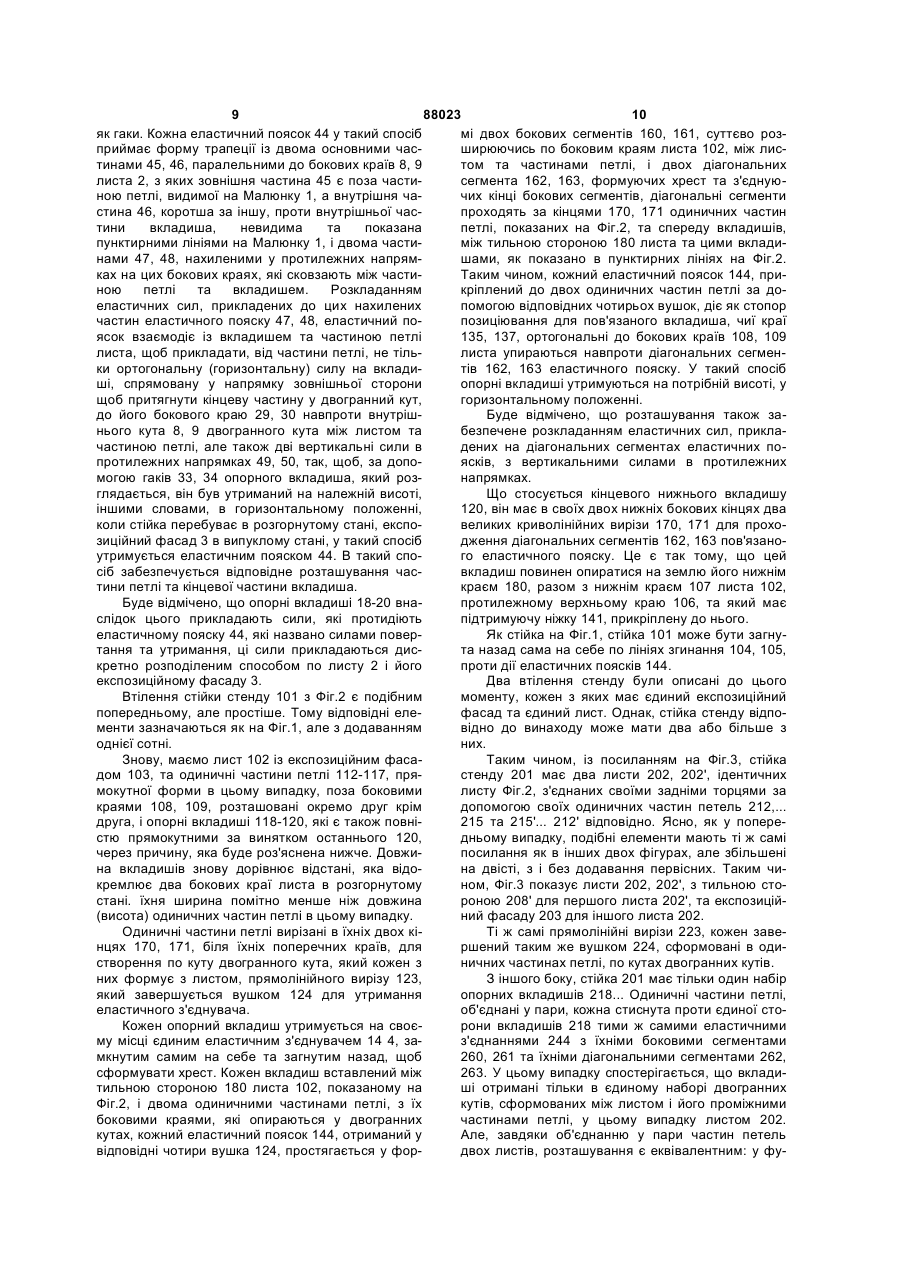

1. Інформаційна стійка стенда, яка має принаймні один експозиційний фасад (3; 103; 203), включаючи принаймні один лист (2; 102; 202) із твердого та гнучкого матеріалу, який має експозиційний фасад, еластичні засоби повернення та утримання (44; 144; 244) для формування експозиційного фасаду листа випуклим, і вкладиші (1820; 118-120; 218) для утримання експозиційного фасаду листа у випуклому стані, протидіючи еластичним утримуючим засобам, і прикладаючи їх силу дискретно розподіленим способом по експозиційній панелі листа, яка відрізняється тим, що опорні вкладиші (18-20), протидіючи еластичним утримуючим засобам (44), мають довжину, рівну відстані між двома боковими краями (8, 9) листа (2) у його випуклому стані, при цьому лист простягається поза експозиційним фасадом двох наборів бокових петель (12, 13, 14, 15, 16, 17), що формують два набори двогранних кутів для одержання опорних вкладишів (18-20), і еластичні засоби, (44) скомпоновані з можливістю взаємодіяти з опорними вкладишами (18-20) і петлями (12-17) та прикладати до їхньої горизонтальної утримуючої сили вертикальні сили в протилежних напрямках (49, 50) для утримання опорних вкладишів (18-20) на потрібній висоті у випуклому стані експозиційного фасаду. 2. Стійка стенда за п. 1, яка відрізняється тим, що еластичні засоби (44) пов'язані з кожним опорним вкладишем (18-20) і містять принаймні одне еластичне з'єднання, замкнуте саме на себе, яке 2 (19) 1 3 88023 4 (144), замкнутим самим на себе та зігнутим у наймні одне еластичне з'єднання, яке замикається хрест, що має два бокові сегменти (160, 161), що саме на себе, взаємодіючи з однією із петель (312) простягаються по бокових краях (108, 109) листа, листа (302) і кінцевою фіксуючою та стопорною (102) і два діагональних сегменти (162, 163) у фочастиною (331, 332) вкладиша так, що приймає рмі хреста, які з'єднують кінці бокових сегментів, форму трикутника з основною частиною (345), еластичне з'єднання (144) прикріплене до бокових паралельною до бокових країв листа, й двома часпетель (112-117) таким чином, що краї (135, 137) тинами (347, 348), нахиленими у протилежних наопорного вкладиша, ортогональні до бокових країв прямках на цих краях так, щоб прикладати дві вер(108, 109) листа, фактично опираються на діаготикальні сили в протилежних напрямках на нальні сегменти (162, 163) еластичного з'єднувача пов'язаному вкладиші шляхом розкладання сил, (144) таким чином, що опорний вкладиш утримуприкладених до цих нахилених частин. ється на потрібній висоті. 15. Стійка стенда за п. 14, яка відрізняється тим, 11. Стійка стенда за п. 10, яка відрізняється тим, що еластичне з'єднання (344) приєднано до гака що бокові петлі (112-117) листа (102) розділені на (361), сформованого у кінцевій фіксуючій та стоодиничні частини, розташовані окремо одна від порній частині (331, 332) вкладиша (318), отримаодної та взаємодіють з відповідними опорними не у двох вирізах (323) пов'язаної петлі (312), гак вкладишами (118-120) і мають більшу висоту, ніж (361) вкладиша (318) і вирізи (323) петлі (312) розвисота вкладишів, причому еластичні з'єднання міщені так, щоб під силою, прикладеною еластич(144) закріплюються у вирізах (123), сформованих ним з'єднанням (344), яка формує лист випуклим по двогранних кутах між листом (102) та одинич(302), коли кінцева частина (331, 332) вкладиша та ними частинами петель. взаємодіючої петлі (312) стають у лінію один з ін12. Стійка стенда за одним із п. 10 та п. 11, яка шим в області початку покриття (371, 372), кожна відрізняється тим, що має принаймні два листи зазначена нахилена частина (347, 348) еластично(202, 202'), кожен з яких містить експозиційний го з'єднання (344) проходила крізь одну зазначену фасад (203) та розширений на дві петлі (212, 215; область (371, 372). 212', 215'), стиснуті у пари проти тієї ж сторони 16. Стійка стенда за одним із пп. 13-15, яка відрізвкладишів (218) еластичними з'єднаннями. няється тим, що кінцева фіксуюча та стопорна 13. Стійка стенда за п. 1, яка відрізняється тим, частина (331, 332) кожного вкладиша (318) має що з опорними вкладишами (318), які простягабоковий край (329), паралельний до бокових країв ються у формі першого шару, та боковими петля(308) листа (302) з запобіжним защемленню виріми (312) листа (302) у формі другого шару, еласзом (339, 340), формуючим дві стопорні області тичний утримуючий засіб (344) простирається у (371, 372). формі третього шару, розміщеного між двома ша17. Стійка стенда відповідно за одним із пп. 13-16, рами вкладишів (318) і петель (312). яка відрізняється тим, що кожен гак (361) вкла14. Стійка стенда за п. 13, яка відрізняється тим, диша (318) сформований шляхом вирізання вирізу що еластичні засоби (344), які взаємодіють з кож(360) певної форми. ним опорним вкладишем (318), включають при Винахід відноситься до галузі стендів інформаційної підтримки для передачі інформації або візуального рекламування у точках продажу, відомих як PSA. Відповідно до винаходу стенди є стійками, які можуть бути складені самі у себе та розгорнуті практично автоматично, маючи перевагу, з одного боку, у можливості транспортування та зберігання у відмінному стані та, з іншого боку, у дуже швидкому встановленні на робочій площадці. Більш точно, винахід відноситься до опорної стійки з блоком відображення інформації, що має принаймні один експозиційний фасад, який виконаний у вигляді принаймні одного листа суттєво твердого та гнучкого матеріалу, що має згаданий експозиційний фасад, еластичні поворотні та утримуючі засоби щоб робити експозиційний фасад листа випуклим та множиною вкладишів для утримання експозиційного фасаду листа у випуклому стані, протидіючи еластичним утримуючим засобам та діючи дискретно розподілено вздовж згаданого експозиційного фасаду листа. Починаючи із складеного стану, необхідно просто почати розвертати опорну стійку для того щоб змусити її розвернутися повністю автоматично під дією утримуючих засобів. Природно, у про тилежному напрямку, складання опорної стійки здійснюється проти дії утримуючих засобів. Така експозиційна опорна стійка розкрита у документі FR 2,824,946. У цієї опорної стійкі пояси фіксації або вкладиші мають довжину меншу, ніж відстань між двома боковими краями листа, або панелі, для утримання експозиційного фасаду у його випуклому стані. Щоб утримувати еластичні пояси зафіксованими, з одного боку, до кінцевої фіксуючої та стопорної частини вкладишів, та, з іншого боку, до стопорних країв, або петель, які у боки розширюють лист експозиційного фасаду, також пропонувалось, у цьому документі відомого рівня техніки, що клапани будуть забезпечувати проходження та утримування еластичних поясів. На додаток до незручності через складності ковзання еластичних поясів у клапанах, ці клапани придають жорсткість кінцевим частинам вкладишів, що, власне кажучи, робить іншу частину вкладишів ламкою з ризиком через їх згинання. У будь-якому разі, і внаслідок зменшеної довжини вкладишів, все же є величезною проблема зберігання їх у потрібному вертикальному або горизонтальному положенні, коли пристрій перебу 5 88023 6 ває в розгорнутому стані, ця проблема напряму діє як напрямна для запобігання будь-якому запов'язана із існуванням цієї множини дискретних щемленню між двома опорними частинами приодиничних вкладишів. строю, з'єднаними еластичним з'єднанням. Ось чому заявник і спробував вирішити цю У кращому втіленні опорних вкладишів кожний проблему. На цій стадії заявник думав про поверз їхніх прямолінійних вирізів зв'язує два краї вкланення до попередніх рішень і спочатку знову обмідишів, ортогональних до бокових країв листа та не рковував одну з ідей, які привели до розробки поширюючись один на інший. більш раннього пристрою опорної стійки, описаноВідповідно до винаходу пристрій стенду може го в документі FR 2,7 60,880, в якому єдина протимати принаймні два листи, кожен з яких матиме діюча тильна сторона підтримує панель, яка є безекспозиційний фасад, опорні вкладиші, які містять перервною вздовж передньої панелі дві кінцеві фіксуючі та стопорні частини. експозиційного фасаду, тримається своїми бокоКожний з опорних вкладишів, незалежно від вими краями у двогранних кутах, сформованих того, має стенд один або більше експозиційних передньою панеллю експозиційного фасаду та фасадів, може мати навпроти його кінцевої фіксуйого боковими петлями. ючої та стопорної частини, кінцеву частину для Таким чином винахід відноситься до експозинавіски на петлю єдиного листа або на велику кіційного пристрою встановленого вище типу, який лькість петель велику кількість листів, зв'язаних відрізняється тим, що у ньому опорні вкладиші еластичним поворотним та утримуючим з'єднанпротидіють еластичним утримуючим засобам та ням. мають довжину, рівну відстані між двома боковими В іншому втіленні стенду відповідно до винакраями листа у його випуклому стані, цей лист ходу, кожен опорний вкладиш є прямокутним і попростягається поза експозиційний фасад двома в'язаним з єдиним еластичним з'єднанням, занаборами бокових петель, призначених, щоб сфомкнутим самим на себе й складений у хрест, який рмувати два набори двогранних кутів для отримає два бокових сегменти, які суттєво простягамання опорних вкладишів, та еластичних засобів, ються по боковим краям листа та двох діагональрозташованих таким чином, щоб взаємодіяти з них сегментів у формі хреста, які з'єднують кінці опорними вкладишами і петлями та прикладати, бокових сегментів, еластичне з'єднання, прикріпдодатково до їхньої горизонтальної утримуючої лене до бокових петель таким способом, що краї сили, вертикальні сили в протилежних напрямках, опорного вкладиша, ортогональні до бокових країв щоб тримати опорні вкладиші на потрібній висоті в листа, фактично опираються на діагональні сегмевипуклому стані експозиційного фасаду. нти еластичного з'єднувача і таким чином опорний Тому, щоб пропонувати свій новий винахід, на вкладиш утримується у такий спосіб на потрібній основі рішення з FR 2,824,946, заявник спочатку висоті. звернувся до більш ранньої концепції та потім Краще, якщо бокові петлі листа розділені на розвив конкретне конструктивне рішення взаємодії одиничні частини, які розміщені із проміжками одміж опорними вкладишами, петлями експозиційнона від іншої та взаємодіють з відповідними вклаго фасаду та еластичними утримуючими поясками. дишами підтримки, маючи більшу висоту чим Це забезпечує підтвердження винахідницького вкладиші, еластичні з'єднувачі фіксуються у вирірівня. зах, сформованих по двогранних кутах між листом Краще, якщо еластичні засоби, з'єднані з кожта одиничними частинами петель. ним опорним вкладишем, включають принаймні У вказаному втіленні можливо передбачити один еластичний з'єднувач, замкнутий сам на сепринаймні два листа, кожен з яких матиме експобе, який взаємодіє з однією із петель листа та кінзиційний фасад, кожний розширений на дві петлі, цевою фіксуючою та стопорною частиною вкластиснуті парами напроти єдиних сторін вкладишів диша таким чином, що вона приймає форму еластичними з'єднувачами. трапеції із двома основними частинами, паралеЯк відмічено вище, заявник був зацікавлений у льними до бокових країв листа, і двома частинами, відході від будь-якого защемлення між петлями нахиленими у протилежних напрямках на цих кралиста та опорними вкладишами. ях таким чином, що прикладають дві вертикальні З тією ж метою заявник пропонує інше втіленсили у протилежних напрямках на взаємодіючому ня, яке більше відрізняється, де опорні вкладиші вкладиші шляхом розкладанням сил, прикладених простягаються у формі першого шару, а бокові до цих нахилених частин. петлі листа простягаються у формі другого шару, Краще, якщо еластичне з'єднання отримано у так що еластичні утримуючі засоби простягаються двох суттєво прямолінійних нахилених вирізах у у формі третього шару, розташованого між двома кінцевій частині вкладиша, діючи, щоб забезпечишарами вкладишів та петель. ти відповідне позиціювання петлі та кінцевої часКраще, коли еластичні засоби, пов'язані з кожтини вкладиша, та діючи як гак для еластичного ним опорним вкладишем, містять принаймні одне з'єднання. еластичне з'єднання, замкнуте саме на себе, взаТакож є переваги, коли кінцева фіксуюча та ємодіючи з однією із петель площини та кінцевою стопорна частина вкладиша має край, паралельфіксуючою та стопорною частиною вкладиша так, ний до бокових країв листа, та сформований цим що приймає форму трикутника з однією основною краєм круговий виріз, який запобігає будь-якому частиною, паралельною до бокових країв площизащемленню між петлею та згаданою кінцевою ни, і двома частинами, нахиленими в протилежних частиною вкладиша. напрямках на цих краях так, щоб прикладати дві Таким чином, якщо, внаслідок еластичності, вертикальних сили в протилежних напрямках на петля злегка вигнута, край криволінійного вирізу 7 88023 8 взаємодіючому вкладиші шляхом розкладання волінійний виріз 23, який нахилений у напрямку сил, що прикладені до цих нахилених частин. відповідного краю 22 та закінчується вушком 24 У цьому випадку, для еластичного з'єднання для отримання еластичного з'єднання, згаданого краще бути приєднаним до гака, сформованого у нижче, два вушка єдиної одиничної частини петлі кінцевій фіксуючій та стопорній частині вкладиша розташовані окремо на відстані більшої ніж ширита отриманим у двох вирізах пов'язаної петлі, гак на опорних вкладишів 18, 19, окрім випадку нижвкладиша та вирізи петлі розміщені таким чином, нього кінцевого вкладиша 20. що під дією сили, прикладеної еластичним з'єдВерхні краї 25 одиничних частин петлі 12, 15 нанням, щоб зробити лист випуклим, коли кінцева перпендикулярні боковим краям 8, 9 листа 2 так частина вкладиша та пов'язана з нею петля стасаме як нижні краї 26 нижніх одиничних частин ють у лінію одна з іншою в області початку покритпетлі 14, 17. Навпаки, нижні краї 27 верхніх частин тя, кожна зазначена нахилена частина еластичноодиничної петлі 12, 15, два поперечних краї 21, 22 го з'єднання проходить крізь одну таку зазначену частин 13, 16 єдиної проміжної петлі у цьому виобласть. падку та верхні поперечні крах 28 нижніх частин Краще, якщо кінцева фіксуюча та стопорна чапетлі 14, 17 зрізані, щоб сформувати скоси та достина кожного вкладиша має боковий край, паразволити згинання й нерозгортання стійки. лельний до бокових країв листа з вирізом запобіОпорні вкладиші 18-20, також зроблені з каргання защемленню, який формує дві стопорні тону в цьому випадку, мають взагалі прямокутну області. форму. їхня довжина дорівнює відстані, що відоКраще також, якщо кожен гак вкладиша сфоркремлює два бокових краї 8, 9 листа 2, у його вимований шляхом вирізання вирізу певної форми пуклому стані, показаному на Малюнку 1, їхні бодля цієї мети. кові краї 29, 30, паралельні до бокових країв листа Винахід буде більш ясно зрозуміло за допомо2, розміщені у двогранний кут, сформований лисгою наступного опису чотирьох корисних втілень том 2 і його одиничними частинами петлі 12-17, у стенду, із посиланням до прикладеного графічного який упираються вкладиші на поперечних краях 8, матеріалу, на якому: 9 листа 2. - Фіг.1 - перспектива від тильної сторони перКожний з опорних вкладишів 18-20 має дві кіншого втілення стенду відповідно до винаходу, який цеві фіксуючі та стопорні частини 31, 32, які промає один лист, у розгорнутому стані; стягаються від їхніх бокових країв 29, 30 до двох - Фіг.2 - перспектива від тильної сторони друпрямолінійних вирізів 33, 34, нахилених у напрямгого втілення стенду відповідно до винаходу, який ку цих країв, отримуючи в такий спосіб еластичні має один лист, у розгорнутому стані; з'єднання, описані нижче. Ширина цих кінцевих - Фіг.3 - перспектива зверху верхньої частини фіксуючих та стопорних частин 31, 32 є меншою третього втілення стенду відповідно до винаходу, ніж ширина центральної частини вкладишів. який має два листа; Інакше кажучи, кожен виріз 33, 34 з'єднує два - Фіг.4 - вид з тильної сторони частини четверкраї вкладишів 35, 36 та 37, 38, ортогональних до того втілення опорної стійки, яка має єдиний лист, бокових країв 8, 9 листа 2, іншими словами до у вирівняному, не випуклому, стані листа; бокових країв 29, 30 вкладишів, не поширюючись - Фіг.5 - вид подібний до Фіг.4, але у порядку один на інший. розгортання опорної стійки, та Два вкладиші 18, 19 є ідентичними, також є - Фіг.6 - вид подібний до Фіг.4, у випуклому сформований у кожній з їхніх кінцевих частин, від стані листа. бокового краю 29, 30, круговий виріз 39, 40, функІз посиланням до Фіг.1, стійка стенду 1 має цією якого є запобігання будь-якому защемленню лист 2 з експозиційним фасадом 3, зроблений із між одиничною частиною петлі й відповідною кінсуттєво твердого матеріалу, у цьому випадку цевою частиною вкладиша. Якщо еластичний покартону, який згибається назад сам на себе по ясок 44 робить одиничну частину петлі 12 злегка двох проміжних лініях 4, 5, паралельних верхньовипуклою, так, щоб це розвило певну глибину, му 6 нижньому 7 краям листа. якщо боковий край вкладиша не мав би цього круЛист 2 має два бокових краї 8, 9, перпендикугового вирізу, у випадку вузької частини петлі рилярних до верхнього та нижнього країв 6, 7 у незик защемлення був би дійсно очевидний. розгорнутому стані стійки, або до площин, у яких ці Кінцевий, нижній вкладиш 20, призначений букраї простягаються, коли стійка перебуває в розти розміщеним біля землі і який тому має підтригорнутому стані, як на Фіг.1 та коли лист випуклий, муючу ніжку 41, є ширше ніж інші, і має нижню пота, поза цими боковими краями 8, 9, лист 2 розшиперечну зону 42, яка простягається під нижніми рений на дві бокові петлі 10, 11, кожна вирізана, криволінійними вирізами 34 кінцевих одиничних щоб вивільнити одиничні частини петлі, яких нарачастин петлі 14, 17, та пов'язана із внутрішніми ховується три в цьому випадку, 12, 13, 14 та 15, краями прямолінійних вирізів широкими горлови16, 17, відділених друг від друга по обидва боки нами 43. ліній згинання 4, 5 і пов'язаних відповідно з опорКожна одинична частина петлі 12-17 пов'язана ними вкладишами 18, 19, 20. із кінцевими фіксуючими та стопорними частинами Кожна одинична частина петлі 12-17 формує 31, 32 вкладиша еластичним з'єднанням 44, задвогранний кут для одержання опорного вкладишу мкнутим самим на себе, іншими словами еластич18-20. ним пояском, отриманим, з одного боку, після скоБіля їхніх поперечних країв 21, 22, розглядаювзання у криволінійні вирізи 23, у вушках 24 чи тільки одну одиничну частину петлі 12, що тачастини петлі, та, з іншого боку, у прямолінійних кож саме відноситься до інших, сформований кривирізах 33, 34 кінцевої частини вкладиша, діючої 9 88023 10 як гаки. Кожна еластичний поясок 44 у такий спосіб мі двох бокових сегментів 160, 161, суттєво розприймає форму трапеції із двома основними часширюючись по боковим краям листа 102, між листинами 45, 46, паралельними до бокових країв 8, 9 том та частинами петлі, і двох діагональних листа 2, з яких зовнішня частина 45 є поза частисегмента 162, 163, формуючих хрест та з'єднуюною петлі, видимої на Малюнку 1, а внутрішня чачих кінці бокових сегментів, діагональні сегменти стина 46, коротша за іншу, проти внутрішньої часпроходять за кінцями 170, 171 одиничних частин тини вкладиша, невидима та показана петлі, показаних на Фіг.2, та спереду вкладишів, пунктирними лініями на Малюнку 1, і двома частиміж тильною стороною 180 листа та цими вкладинами 47, 48, нахиленими у протилежних напрямшами, як показано в пунктирних лініях на Фіг.2. ках на цих бокових краях, які сковзають між частиТаким чином, кожний еластичний поясок 144, приною петлі та вкладишем. Розкладанням кріплений до двох одиничних частин петлі за доеластичних сил, прикладених до цих нахилених помогою відповідних чотирьох вушок, діє як стопор частин еластичного пояску 47, 48, еластичний попозиціювання для пов'язаного вкладиша, чиї краї ясок взаємодіє із вкладишем та частиною петлі 135, 137, ортогональні до бокових країв 108, 109 листа, щоб прикладати, від частини петлі, не тільлиста упираються навпроти діагональних сегменки ортогональну (горизонтальну) силу на вкладитів 162, 163 еластичного пояску. У такий спосіб ші, спрямовану у напрямку зовнішньої сторони опорні вкладиші утримуються на потрібній висоті, у щоб притягнути кінцеву частину у двогранний кут, горизонтальному положенні. до його бокового краю 29, 30 навпроти внутрішБуде відмічено, що розташування також занього кута 8, 9 двогранного кута між листом та безпечене розкладанням еластичних сил, приклачастиною петлі, але також дві вертикальні сили в дених на діагональних сегментах еластичних попротилежних напрямках 49, 50, так, щоб, за допоясків, з вертикальними силами в протилежних могою гаків 33, 34 опорного вкладиша, який рознапрямках. глядається, він був утриманий на належній висоті, Що стосується кінцевого нижнього вкладишу іншими словами, в горизонтальному положенні, 120, він має в своїх двох нижніх бокових кінцях два коли стійка перебуває в розгорнутому стані, експовеликих криволінійних вирізи 170, 171 для прохозиційний фасад 3 в випуклому стані, у такий спосіб дження діагональних сегментів 162, 163 пов'язаноутримується еластичним пояском 44. В такий спого еластичного пояску. Це є так тому, що цей сіб забезпечується відповідне розташування часвкладиш повинен опиратися на землю його нижнім тини петлі та кінцевої частини вкладиша. краєм 180, разом з нижнім краєм 107 листа 102, Буде відмічено, що опорні вкладиші 18-20 внапротилежному верхньому краю 106, та який має слідок цього прикладають сили, які протидіють підтримуючу ніжку 141, прикріплену до нього. еластичному пояску 44, які названо силами поверЯк стійка на Фіг.1, стійка 101 може бути загнутання та утримання, ці сили прикладаються диста назад сама на себе по лініях згинання 104, 105, кретно розподіленим способом по листу 2 і його проти дії еластичних поясків 144. експозиційному фасаду 3. Два втілення стенду були описані до цього Втілення стійки стенду 101 з Фіг.2 є подібним моменту, кожен з яких має єдиний експозиційний попередньому, але простіше. Тому відповідні елефасад та єдиний лист. Однак, стійка стенду відпоменти зазначаються як на Фіг.1, але з додаванням відно до винаходу може мати два або більше з однієї сотні. них. Знову, маємо лист 102 із експозиційним фасаТаким чином, із посиланням на Фіг.3, стійка дом 103, та одиничні частини петлі 112-117, прястенду 201 має два листи 202, 202', ідентичних мокутної форми в цьому випадку, поза боковими листу Фіг.2, з'єднаних своїми задніми торцями за краями 108, 109, розташовані окремо друг крім допомогою своїх одиничних частин петель 212,... друга, і опорні вкладиші 118-120, які є також повні215 та 215'... 212' відповідно. Ясно, як у поперестю прямокутними за винятком останнього 120, дньому випадку, подібні елементи мають ті ж самі через причину, яка буде роз'яснена нижче. Довжипосилання як в інших двох фігурах, але збільшені на вкладишів знову дорівнює відстані, яка відона двісті, з і без додавання первісних. Таким чикремлює два бокових краї листа в розгорнутому ном, Фіг.3 показує листи 202, 202', з тильною стостані. їхня ширина помітно менше ніж довжина роною 208' для першого листа 202', та експозицій(висота) одиничних частин петлі вцьому випадку. ний фасаду 203 для іншого листа 202. Одиничні частини петлі вирізані в їхніх двох кіТі ж самі прямолінійні вирізи 223, кожен завенцях 170, 171, біля їхніх поперечних країв, для ршений таким же вушком 224, сформовані в одистворення по куту двогранного кута, який кожен з ничних частинах петлі, по кутах двогранних кутів. них формує з листом, прямолінійного вирізу 123, З іншого боку, стійка 201 має тільки один набір який завершується вушком 124 для утримання опорних вкладишів 218... Одиничні частини петлі, еластичного з'єднувача. об'єднані у пари, кожна стиснута проти єдиної стоКожен опорний вкладиш утримується на своєрони вкладишів 218 тими ж самими еластичними му місці єдиним еластичним з'єднувачем 14 4, заз'єднаннями 244 з їхніми боковими сегментами мкнутим самим на себе та загнутим назад, щоб 260, 261 та їхніми діагональними сегментами 262, сформувати хрест. Кожен вкладиш вставлений між 263. У цьому випадку спостерігається, що вкладитильною стороною 180 листа 102, показаному на ші отримані тільки в єдиному наборі двогранних Фіг.2, і двома одиничними частинами петлі, з їх кутів, сформованих між листом і його проміжними боковими краями, які опираються у двогранних частинами петлі, у цьому випадку листом 202. кутах, кожний еластичний поясок 144, отриманий у Але, завдяки об'єднанню у пари частин петель відповідні чотири вушка 124, простягається у фордвох листів, розташування є еквівалентним: у фу 11 88023 12 нкціональних термінах, це є так, ніби вкладиші форму, прямокутну в цьому випадку, формуючи були однаково отримані у двогранних кутах, сфомале, подібне гаку місце 361 пов'язане з поперермованих між іншим листом 202' та його одиниччним краєм 308 так, щоб еластичні з'єднання, опиними частині петлі 212'... 215'. сані нижче, могли бути отримані у такий спосіб. Еластичні з'єднання 244 проходять у пари вуВкладиші 318 є ідентичними і є сформований у шок 224 двох листів. У випадку, показаному в кожній з їхніх кінцевих частин, від бокового краю Фіг.3, бокові елементи 260, 261 еластичних поясків 329, 330, круговий виріз 339, 340, чиєю функцією є 244 простягаються більш-менш вздовж фасадів запобігання будь-якому защемленню між одиничвкладишів 218, повернутих у напрямку тильної ною частиною петлі й відповідною кінцевою частисторони листа 202, у такий же спосіб як центральні ною вкладиша. Однак, це буде зрозуміло із настучастини діагональних елементів 262, 263, чиї кінпного тексту, що цьому защемленню фактично цеві частини 292, 2 93, простираючись до вушок запобігли завдяки іншої важливої характеристики 224, простираються вздовж фасадів одиничних цієї стійки. частин петлі 212'... 215' іншого листа 202', поверКожна одинична частина петлі 312 пов'язана із нутих у напрямку тильної сторони 280' останнього. кінцевою фіксуючою та стопорною частиною 331, Таким чином, внаслідок перетинання вкладишів і 332 вкладиша еластичним з'єднанням 344, зачастин петлі, діагональні елементи еластичного мкнутим самим на себе, іншими словами еластичпояску проходять від однієї сторони до іншої приним пояском, отриманим, з одного боку, після скостроїв, сформованих вкладишами та частинами взання у криволінійні вирізи 323, у вушках 324 петлі на рівні кутів, сформованих вкладишами й частини петлі, та, з іншого боку, у виріз 360 кінцечастинами петлі, у такий спосіб опираючи елемент вої частини вкладиша, на гаку 361. Кожний еласна поперечні краї 236 ... вкладишів, утримуючи їх тичний поясок 344 у такий спосіб приймає форму на потрібній висоті, у горизонтальному положенні. трикутника з основною частиною 345, паралельВтілення стійки стенду 301 з Фіг.4-6 є подібним ною до бокових країв 308 листа 302, і двох частин до стенду з Фіг.1. Тому відповідні елементи позна347, 348 нахилених у протилежних напрямках на чаються як на Малюнку 1, але з додаванням двох цих бокових краях, та сковзає між частиною петлі сотень. Стійка стенду 301 має єдиний лист 302, й вкладишем. Розкладанням еластичних сил, приякий простягається між верхнім краєм 306 та нижкладених до цих нахилених частин еластичного нім і двома боковими краями перпендикулярними пояску 347, 348, еластичний поясок взаємодіє із до перших двох, в тому числі краю 308. Поза двовкладишем та відкидною частиною листа, щоб ма боковими краями, лист 302 розширений на дві прикладати, від відкидної частини, не тільки ортобокові петлі, в тому числі петлю 310, кожна вирізагональну (горизонтальну) силу на вкладиші, спряна, щоб вивільнити одиничні частини петлі, в тому мовану у напрямку до зовнішньої сторони щоб числі петлю 312, відділені друг від друга по обидва притягнути кінцеву частину у двогранний кут, його боки ліній згинання, в тому числі лінії 304, і пов'ябоковий край 329, 330 проти внутрішнього кута зані з відповідними опорними вкладишами, в тому 308, двогранного кута між листом і відкидною часчислі вкладишем 318. тиною, але також і дві вертикальні сили у протиКожна одинична частина петлі 312 формує лежних напрямках 349, 350, так, щоб за допомодвогранний кут для одержання опорного вкладишу гою гаків 361 опорний вкладиш, що розглядається, 318. було утримано на потрібній висоті, іншими словаБіля їхніх поперечних країв 322 сформований ми в горизонтальному положенні, коли стійка пекриволінійний виріз 323, який нахилений до відпоребуває в розгорнутому стані, з експозиційним відного краю 322 та закінчується вушком 324 для фасадом 303 в випуклому стані, у такий спосіб одержання еластичного з'єднання, описаного нижутриманим еластичним пояском 344. Відповідне че, два вушка єдиної одиничної частини петлі розрозташування частини петлі й кінцевої частини ташовані окремо на відстані більшій ніж ширина вкладиша в такий спосіб забезпечено. опорних вкладишів 318. Опорні вкладиші 318 прикладають сили, що Як у втіленні на Фіг.1, два поперечних краї протидіють таким від еластичних поясків 344, які проміжних частин петлі зрізані, щоб сформувати потрібно назвати силами повернення та утримансхили та дозволити згинання та нерозгортання ня, ці сили прикладаються дискретно розподілестійки, у такий же спосіб як нижні краї верхніх часним способом по листу 302 та його експозиційному тин петлі та верхні країв нижніх частин петлі. фасаду 303. Опорні вкладиші 318, в цьому випадку також Защемленню між петлями й вкладишами, коли зроблені з картону, взагалі мають прямокутну фостійка стенду розгорнута, повністю запобігли через рму. їхня довжина дорівнює відстані, що відокремнаступні особливості, і спочатку про першу з них. лює два бокових краї 308 листа 302, у його випукОпорні вкладиші 318 простягаються фактично лому стані, показаному на Фіг.6, та їхні бокові краї у формі першого плоского шару. Бокові петлі 312, 329, 330, паралельні до бокових країв листа, які для їхньої частини, простягаються у формі другого розташовано у двогранному куті, сформованому плоского шару. Еластичний пояски 344 приєднані листом та його одиничною частиною петлі 312, у до гаків 361 вкладишів та у вирізах 323 бокових який упираються вкладиші на поперечних краях петель так, щоб їхні нахилені частини 347, 348 308 листа. простиралися перед боковими петлями, іншими Кожний з опорних вкладишів 318 має дві кінсловами між цими петлями й тильною стороною цеві фіксуючі та стопорні частини 331, 332 які пролиста 302, і за вкладишами 318, іншими словами стягаються від його бокових країв 329, 330 до севони простягаються у формі третього шару, розрединного вирізу 360, маючи відповідну загальну 13 88023 14 міщеного між шаром петель 312 і шаром вкладиспосіб нарешті гарантуючи, що не буде ніякого шів 318. защемлення. З іншого боку, через виріз 339, 340, боковий Ясно, втілення, показані на Фіг.4-6 можуть букрай 329 кінцевої фіксуючої та стопорної частини ти змінені шляхом подвоєння експозиційних фаса331 вкладишів 318 зменшено майже до двох кіндів та листів з їхніми частинами петлі. Особливосцевих стопорних сегментів 371, 372. Розташуванті, описані вище, будуть повністю збережені, тому ня вушок 324 вирізів 323 бокових петель 312 і розщо еластичні пояски не будуть більше прикріплені ташування гаків 361 вкладишів 318 є таким, що під до єдиної частини петлі, але до двох частин двох дією сили, прикладеної еластичними поясками 344 листів, які розглядаються, з'єднаних друг із другом, щоб зробити лист 302 випуклим, коли ці крайові нахилені частини 347, 348 еластичних поясків сегменти 371, 372 петель 312 стають вирівняними продовжують простиратися між єдиним пов'язаним із внутрішніми боковими краями 373 петель 312, як вкладишем і об'єднаними парами частин петлі. на Малюнку 5, нахилені частини 347, 348 еластичЯсно, знову, будь-який представлений варіант них поясків 344 проходять поперек цих крайових втілення, який торкається інших трьох попередніх сегментів, між петлями й вкладишами, у такий варіантів конструкції, міг також бути передбачений на основі цього четвертого втілення. 15 88023 16 17 Комп’ютерна верстка В. Мацело 88023 Підписне 18 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
