Штучний декоративний пристрій для імітації, переважно дерев, “смерічка”

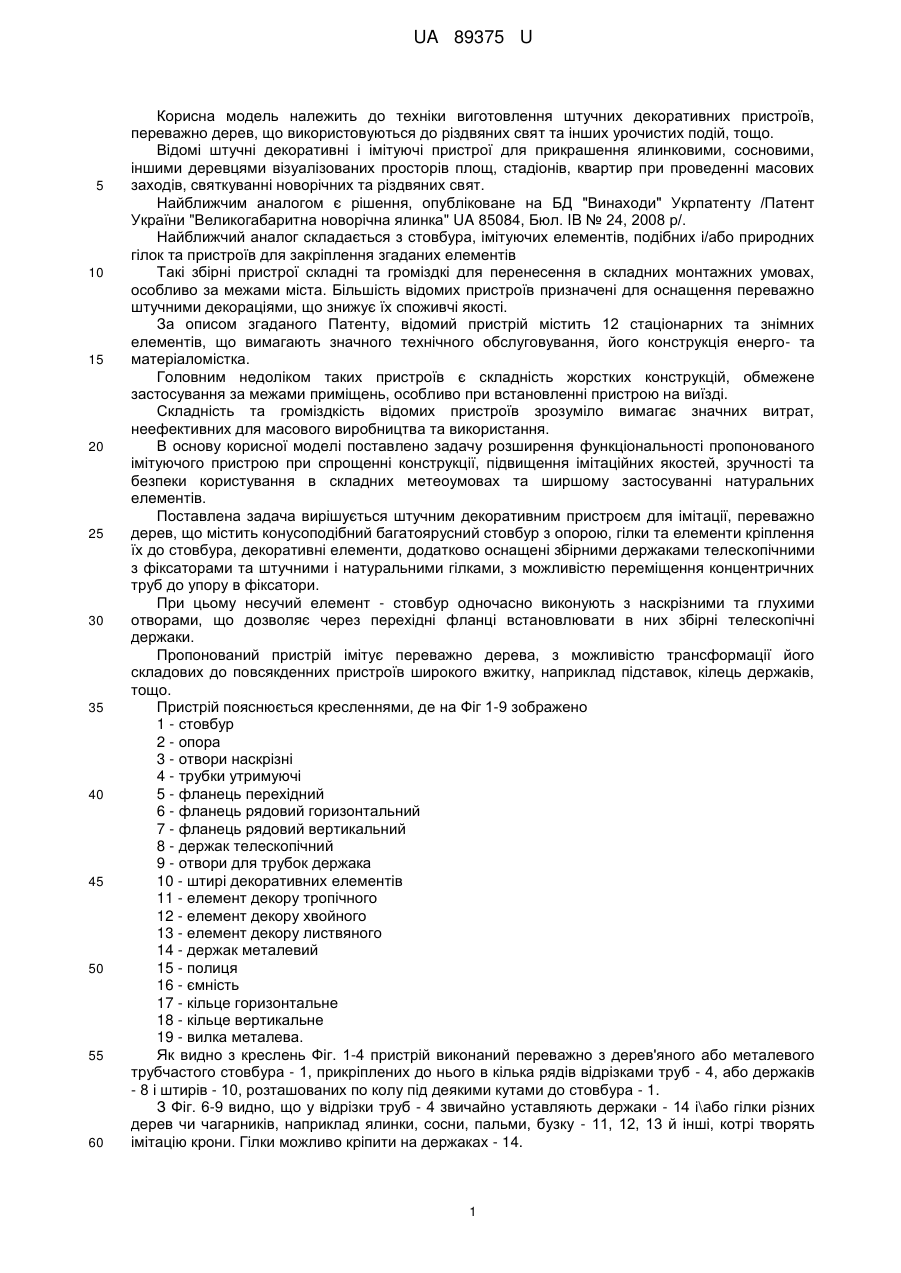

Реферат: UA 89375 U UA 89375 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки виготовлення штучних декоративних пристроїв, переважно дерев, що використовуються до різдвяних свят та інших урочистих подій, тощо. Відомі штучні декоративні і імітуючі пристрої для прикрашення ялинковими, сосновими, іншими деревцями візуалізованих просторів площ, стадіонів, квартир при проведенні масових заходів, святкуванні новорічних та різдвяних свят. Найближчим аналогом є рішення, опубліковане на БД "Винаходи" Укрпатенту /Патент України "Великогабаритна новорічна ялинка" UA 85084, Бюл. IB № 24, 2008 р/. Найближчий аналог складається з стовбура, імітуючих елементів, подібних і/або природних гілок та пристроїв для закріплення згаданих елементів Такі збірні пристрої складні та громіздкі для перенесення в складних монтажних умовах, особливо за межами міста. Більшість відомих пристроїв призначені для оснащення переважно штучними декораціями, що знижує їх споживчі якості. За описом згаданого Патенту, відомий пристрій містить 12 стаціонарних та знімних елементів, що вимагають значного технічного обслуговування, його конструкція енерго- та матеріаломістка. Головним недоліком таких пристроїв є складність жорстких конструкцій, обмежене застосування за межами приміщень, особливо при встановленні пристрою на виїзді. Складність та громіздкість відомих пристроїв зрозуміло вимагає значних витрат, неефективних для масового виробництва та використання. В основу корисної моделі поставлено задачу розширення функціональності пропонованого імітуючого пристрою при спрощенні конструкції, підвищення імітаційних якостей, зручності та безпеки користування в складних метеоумовах та ширшому застосуванні натуральних елементів. Поставлена задача вирішується штучним декоративним пристроєм для імітації, переважно дерев, що містить конусоподібний багатоярусний стовбур з опорою, гілки та елементи кріплення їх до стовбура, декоративні елементи, додатково оснащені збірними держаками телескопічними з фіксаторами та штучними і натуральними гілками, з можливістю переміщення концентричних труб до упору в фіксатори. При цьому несучий елемент - стовбур одночасно виконують з наскрізними та глухими отворами, що дозволяє через перехідні фланці встановлювати в них збірні телескопічні держаки. Пропонований пристрій імітує переважно дерева, з можливістю трансформації його складових до повсякденних пристроїв широкого вжитку, наприклад підставок, кілець держаків, тощо. Пристрій пояснюється кресленнями, де на Фіг 1-9 зображено 1 - стовбур 2 - опора 3 - отвори наскрізні 4 - трубки утримуючі 5 - фланець перехідний 6 - фланець рядовий горизонтальний 7 - фланець рядовий вертикальний 8 - держак телескопічний 9 - отвори для трубок держака 10 - штирі декоративних елементів 11 - елемент декору тропічного 12 - елемент декору хвойного 13 - елемент декору листвяного 14 - держак металевий 15 - полиця 16 - ємність 17 - кільце горизонтальне 18 - кільце вертикальне 19 - вилка металева. Як видно з креслень Фіг. 1-4 пристрій виконаний переважно з дерев'яного або металевого трубчастого стовбура - 1, прикріплених до нього в кілька рядів відрізками труб - 4, або держаків - 8 і штирів - 10, розташованих по колу під деякими кутами до стовбура - 1. З Фіг. 6-9 видно, що у відрізки труб - 4 звичайно уставляють держаки - 14 і\або гілки різних дерев чи чагарників, наприклад ялинки, сосни, пальми, бузку - 11, 12, 13 й інші, котрі творять імітацію крони. Гілки можливо кріпити на держаках - 14. 1 UA 89375 U 5 10 15 20 25 30 35 40 Стовбур - 1 та трубки - 4 штучного дерева виготовляються переважно з відходів дерев'яних, залізних водопровідних чи інших труб діаметром близько 20-100 мм, висотою наприклад 1,5-5,0 м. Як видно з Фіг. 7-9 Стовбур - 1 декорується відповідним до різних дерев розмалюванням, наприклад елементом декору хвойного - 12; елементом декору тропічного - 11; елементом декору листвяного - 13. Елементи гілок та іншого декору звичайно укріплюються на стовбурі за допомогою 5 фланця перехідного, 6 - фланця рядового горизонтального, 7 - фланця рядового вертикального, а також збірними телескопічними держаками - 14 з і фіксаторами з можливістю переміщення концентричних відрізків труб держака до упору в фіксатори. При збиранні пристрою до стовбура по колу, на відстані 12-270 мм один від одного, укріплюють кілька рядів елементів кріплення - 4, 5, 6, 7, 8, 11 вибраної довжини з нахилом до стовбура наприклад 30°. Заздалегідь заготовлені гілки, деревця та елементи чагарників вставляють у отвори бічних трубок і верхній кінець стовбура, створюючи, таким чином, враження образу імітованого дерева: сосни, берези, пальми, тощо. На стовбур - 1 можуть насуватися фланці рядові - 6, 7, що укріплюються фланцями перехідними - 5, все разом укріплюють на опорі - 2. З метою реалістичності декорації, у отворах - 3, фланцях перехідних - 5, фланцях утримуючих 6, 7, укріплюють за вибором штучні (натуральні) гілки - 11, 12, 13, Для швидкого регулювання та організації кріплення гілок на стовбурі пристрій оснащений держаком телескопічним - 8, який оснащений висувними трубками утримуючими - 4, отворами - 3 та 9. Рух телескопічних відрізків труб обмежується упором в трубки утримуючі - 4. Тут також можливо через держаки - 14 укріпляти допоміжні утилітарні засоби зберігання речей: полиці -15, ємності - 16, кільця 17, 18. Фланці перехідні грибоподібні - 5 розташовують на стовбурі в місцях приєднання гілок до стовбура дерева, що імітується. Вони виконані із засобами кріплення, розташованими на радіальних осях, перпендикулярних до держака телескопічного - 8 і штучних гілок, які вставляються у трубки утримуючі - 4. Система дозволяє ефективний набір гілок по периметру стовбура - 1 і/або встановлення допоміжних пристроїв для утримання речей. Пристрій працює наступним чином. Заздалегідь заготовлені гілки, деревця та елементи чагарників вставляють у отвори бічних трубок і верхній кінець стовбура, створюючи, таким чином, враження образу гілок імітованого дерева: сосни, берези, пальми, тощо. Конічний трубний стовбур - 1 попередньо оснащений глухими отворами - 3 з трубками утримуючими - 4, фланцями перехідними - 5, фланцями - 6, 7, що укріплюються на опорі - 2. У отворах - 3, 9, фланцях перехідних - 5, фланцях утримуючих 6, 7 укріплюють або штучні гілки - 11, 12, 13, або через держаки - 14 укріплюють допоміжні засоби зберігання речей: полиці - 15,ємність - 16, кільця 17, 18. Пристрій буде реалізований малими серіями приватним виробником у травні 2013 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Штучний декоративний пристрій для імітації, переважно дерев, що містить конусоподібний багатоярусний стовбур з опорою, гілки та елементи кріплення їх до стовбура, декоративні елементи, який відрізняється тим, що він додатково містить збірні держаки телескопічні з штучними і натуральними гілками, фіксатори з можливістю переміщення концентричних труб до упору в фіксатори. 2. Пристрій за п. 1, який відрізняється тим, що стовбур виконаний з глухими та наскрізними отворами у стовбурі, що імітується. 3. Пристрій за п. 1, який відрізняється тим, що стовбур оснащений перехідними фланцями, розташованими на стовбурі в місцях приєднання до дерева, що імітується. 4. Пристрій за п. 1, який відрізняється тим, що перехідні фланці, виконані грибоподібними. 5. Пристрій за п. 1, який відрізняється тим, що фланці перехідні грибоподібні виконані з засобами кріплення, розташованими на радіальних осях, перпендикулярних до штучних гілок, що вставляються в отвори фланців перехідних. 6. Пристрій за п. 1, який відрізняється тим, що на стовбурі укріплюють гілки листяподібні та тропічноподібні, наприклад натуральні або подібні до ялинки, липи, клену, пальми тощо. 2 UA 89375 U 5 7. Пристрій за п. 1, який відрізняється тим, що він виконаний стовбурі допоміжних змінних засобів, наприклад полиць. 8. Пристрій за п. 1, який відрізняється тим, що він виконаний стовбурі допоміжних змінних засобів, наприклад ємностей. 9. Пристрій за п. 1, який відрізняється тим, що він виконаний стовбурі допоміжних змінних несучих засобів, наприклад вилок. 10. Пристрій за п. 1, який відрізняється тим, що він виконаний стовбурі допоміжних змінних несучих засобів, наприклад кілець. 3 з можливістю кріплення на з можливістю кріплення на з можливістю кріплення на з можливістю кріплення на UA 89375 U 4 UA 89375 U 5 UA 89375 U 6 UA 89375 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
