Пеленгатор
Номер патенту: 89404
Опубліковано: 25.01.2010
Автори: Чигирин Олег Трохимович, Остапов Анатолій Олександрович
Формула / Реферат
Пеленгатор, що містить високочастотну антенну систему та складається із першого, другого, третього блоків запам'ятовування, блока віднімання, блока ділення, першого і другого дешифраторів, першого і другого наборів блоків запам'ятовування, першого, другого і третього наборів блоків І, першого блока АБО, генератора імпульсів, першого блока І, лічильника імпульсів, блока порівняння, лічильника тактів, блока визначення кутових координат, блока визначення сигналів, приводу антени, в якому перший вихід першого блока запам'ятовування підключений до першого входу блока визначення кутових координат і першого входу блока віднімання, другий вхід і вихід якого підключені відповідно до другого виходу першого блока запам'ятовування і першого входу блока ділення, перший і другий виходи другого блока запам'ятовування підключені відповідно до другого входу блока ділення і третього входу блока визначення кутових координат, вихід блока ділення підключений до входу першого дешифратора, виходи блоків запам'ятовування першого набору блоків запам'ятовування підключені до перших інформаційних входів блоків І першого набору блоків І, другий і третій керуючі входи блоків І першого набору блоків І підключені до відповідних виходів першого і другого дешифраторів, вихід генератора імпульсів через перший інформаційний вхід першого блока І підключений до першого рахункового входу лічильника імпульсів, вихід якого підключений до першого входу блока порівняння, вихід якого підключений до другого входу нульової установки лічильника імпульсів і входу лічильника тактів, вихід якого підключений до входу другого дешифратора, виходи блоків І першого набору блоків І підключені до входів першого блока АБО, вихід якого підключений до другого входу блока визначення кутових координат, вихід якого підключений до перших (інформаційних) входів блоків І другого набору блоків І, другі керуючі входи блоків І другого набору блоків І підключені до виходу блока визначення сигналів, виходи блоків І другого набору блоків І та виходи другого дешифратора підключені відповідно до перших інормаційних входів блоків І третього набору блоків І та до других керуючих входів блоків І третього набору блоків І, виходи блоків І третього набору блоків І підключені до відповідних блоків запам'ятовування другого набору блоків запам'ятовування, вихід блока визначення кутових координат підключений до входу приводу антени, електромеханічний вихід якого підключений до першого входу високочастотної антенної системи, вихід якої підключений до входу блока визначення сигналів, другий керуючий вхід першого блока І, перший і другий входи першого блока запам'ятовування, другий вхід високочастотної антенної системи, виходи блоків запам'ятовування другого набору блоків запам'ятовування підключені відповідно до першого, другого, третього, четвертого входів та виходу пеленгатора, який відрізняється тим, що додатково містить другий, третій і четвертий блоки І, четвертий і п'ятий блоки запам'ятовування, другий блок АБО, при цьому виходи другого, третього, четвертого блоків І підключені до входів відповідно третього, четвертого і п'ятого блоків запам'ятовування, виходи яких підключені через другий блок АБО до другого входу блока порівняння, входи другого, третього, четвертого блоків І підключені до п'ятого, шостого і сьомого входів пеленгатора.
Текст

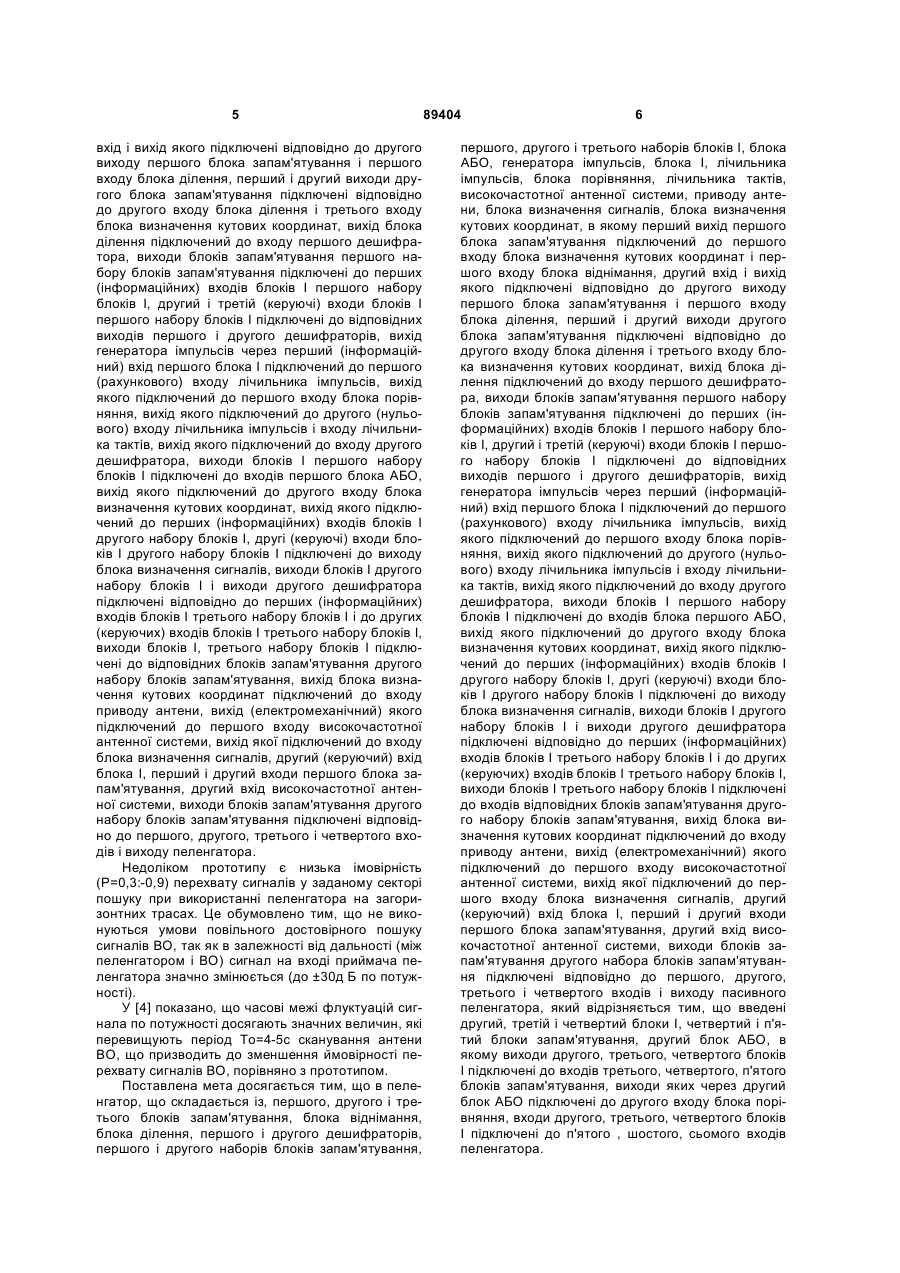

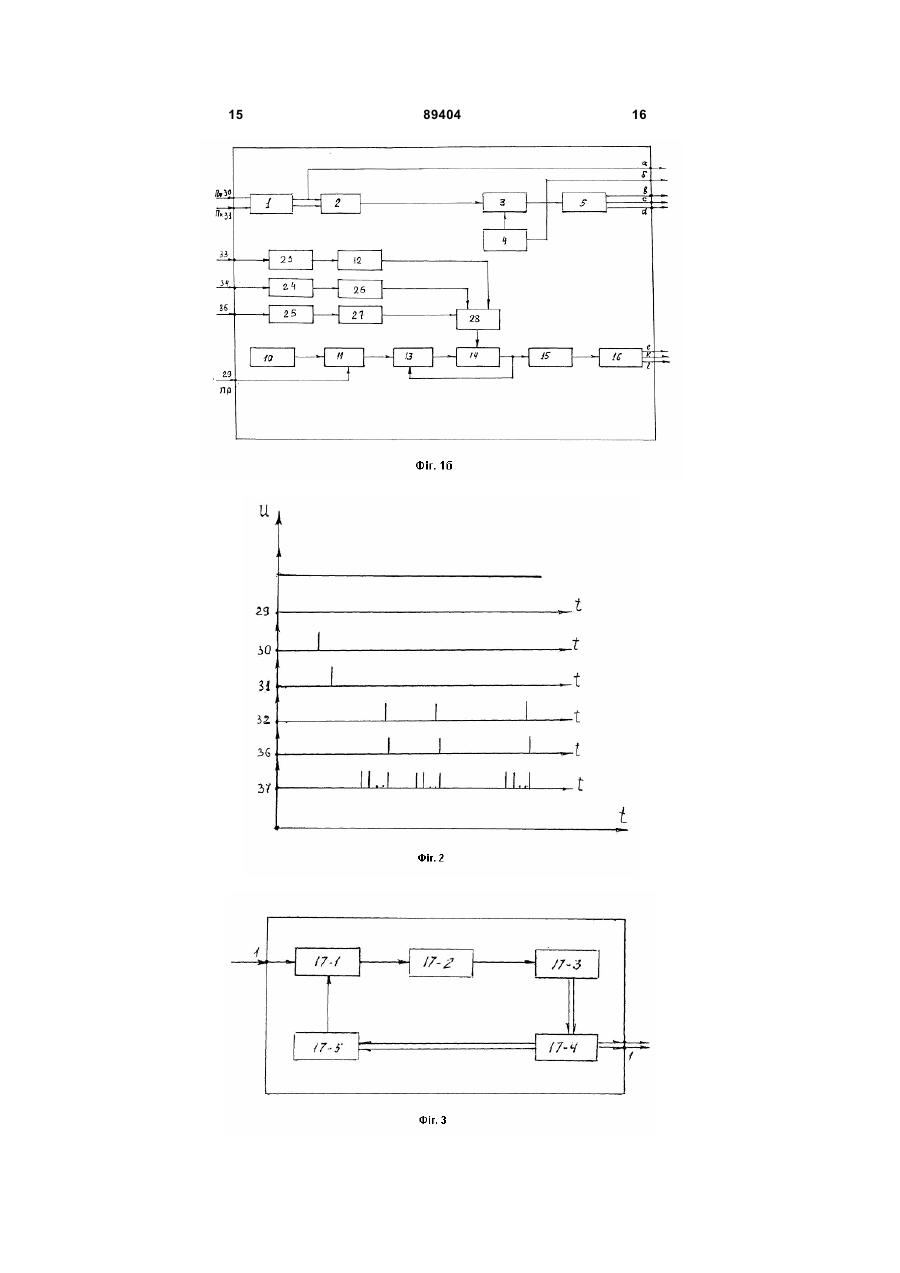

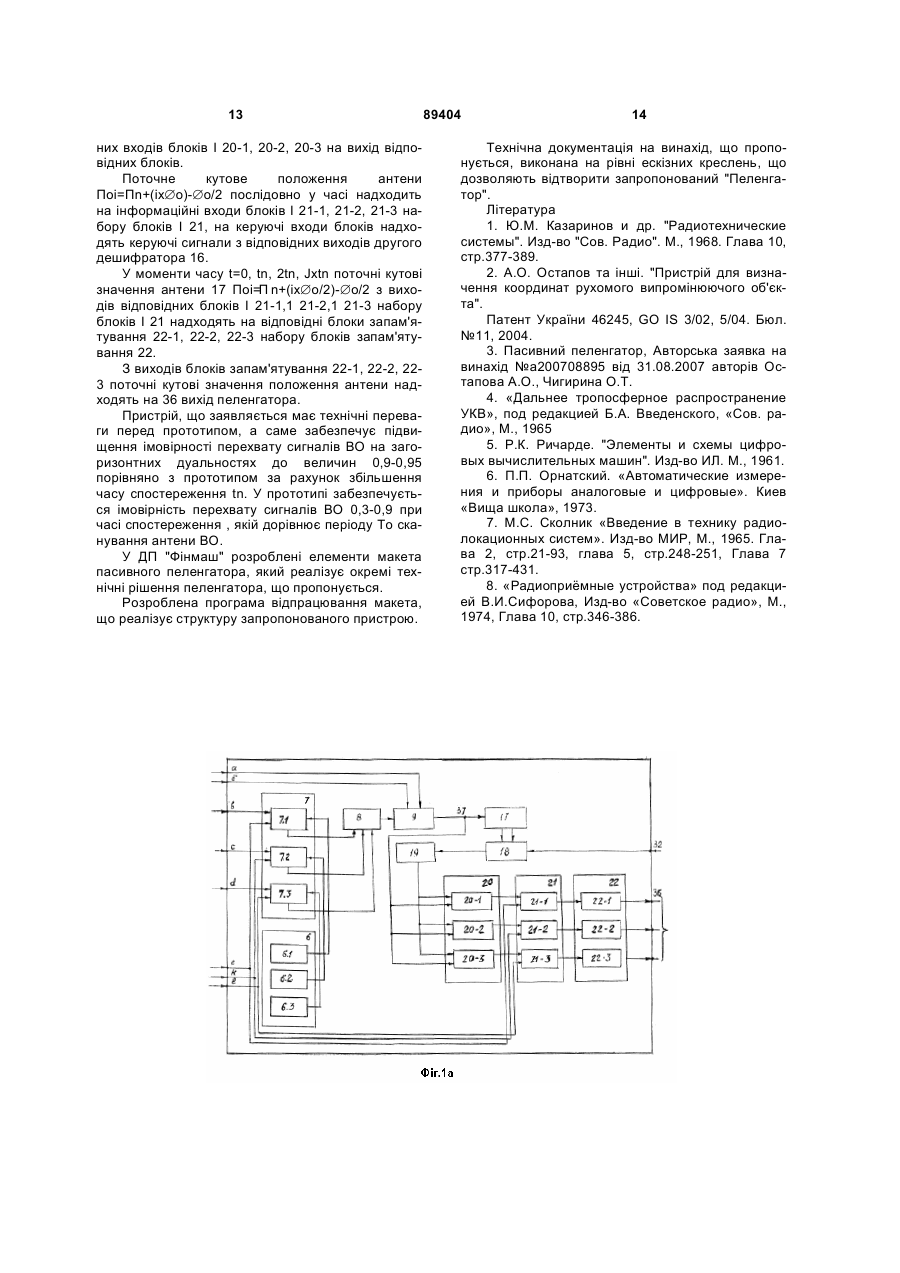

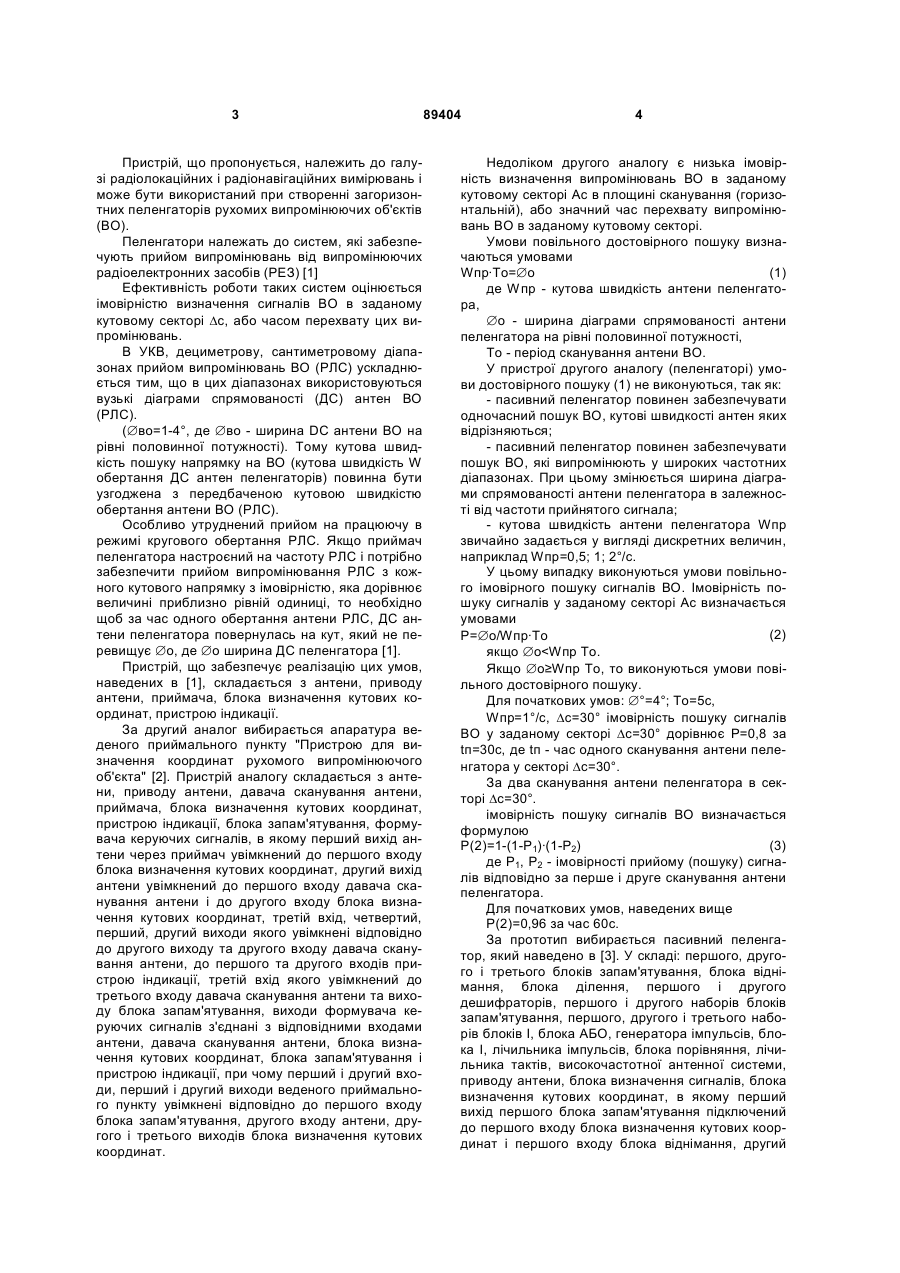

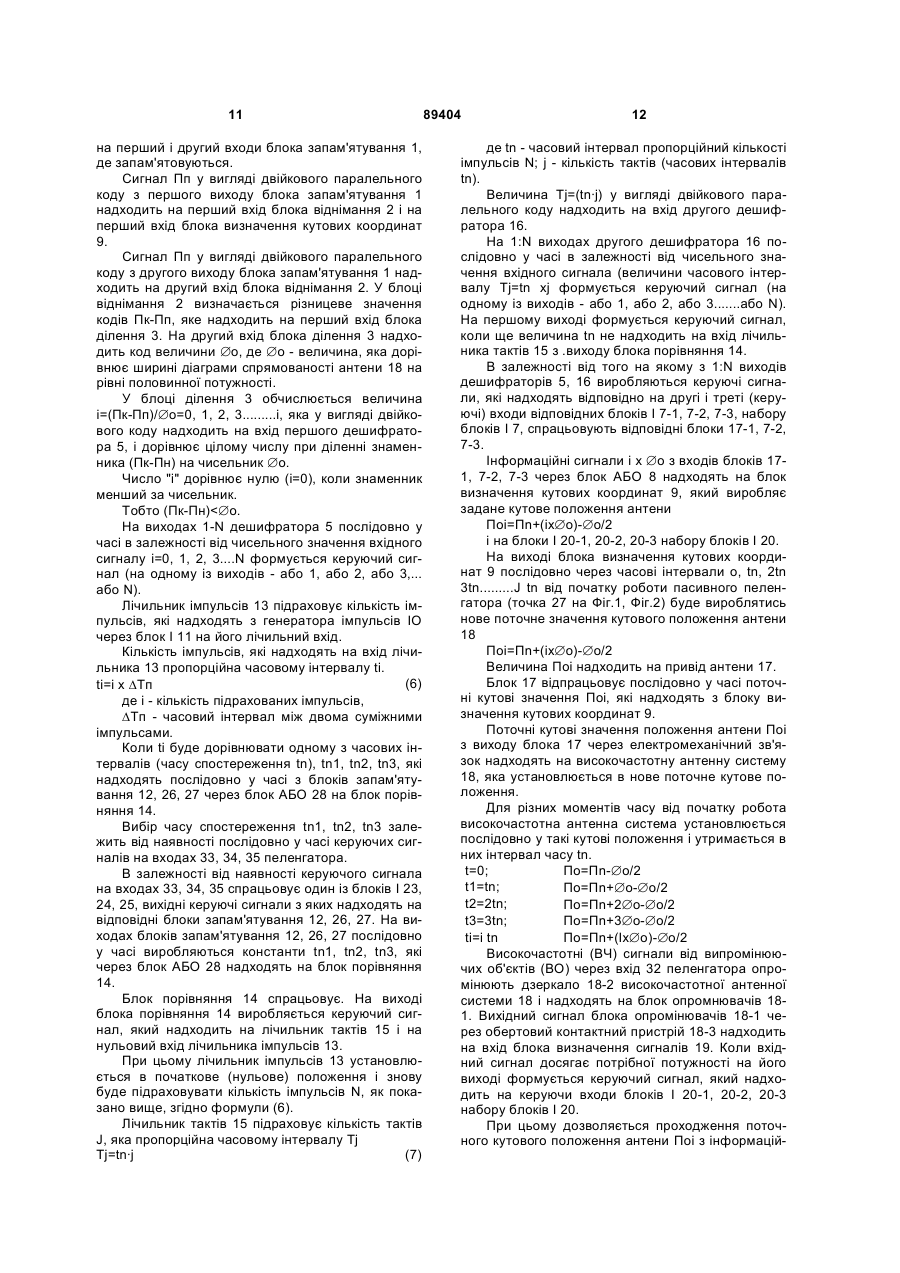

Пеленгатор, що містить високочастотну антенну систему та складається із першого, другого, третього блоків запам'ятовування, блока віднімання, блока ділення, першого і другого дешифраторів, першого і другого наборів блоків запам'ятовування, першого, другого і третього наборів блоків І, першого блока АБО, генератора імпульсів, першого блока І, лічильника імпульсів, блока порівняння, лічильника тактів, блока визначення кутових координат, блока визначення сигналів, приводу антени, в якому перший вихід першого блока запам'ятовування підключений до першого входу блока визначення кутових координат і першого входу блока віднімання, другий вхід і вихід якого підключені відповідно до другого виходу першого блока запам'ятовування і першого входу блока ділення, перший і другий виходи другого блока запам'ятовування підключені відповідно до другого входу блока ділення і третього входу блока визначення кутових координат, вихід блока ділення підключений до входу першого дешифратора, виходи блоків запам'ятовування першого набору блоків запам'ятовування підключені до перших інформаційних входів блоків І першого набору блоків І, другий і третій керуючі входи блоків І першого набору блоків І підключені до відповідних виходів першого і 2 (19) 1 3 Пристрій, що пропонується, належить до галузі радіолокаційних і радіонавігаційних вимірювань і може бути використаний при створенні загоризонтних пеленгаторів рухомих випромінюючих об'єктів (ВО). Пеленгатори належать до систем, які забезпечують прийом випромінювань від випромінюючих радіоелектронних засобів (РЕЗ) [1] Ефективність роботи таких систем оцінюється імовірністю визначення сигналів ВО в заданому кутовому секторі Dс, або часом перехвату цих випромінювань. В УКВ, дециметрову, сантиметровому діапазонах прийом випромінювань ВО (РЛС) ускладнюється тим, що в цих діапазонах використовуються вузькі діаграми спрямованості (ДС) антен ВО (РЛС). (Æво=1-4°, де Æво - ширина DC антени ВО на рівні половинної потужності). Тому кутова швидкість пошуку напрямку на ВО (кутова швидкість W обертання ДС антен пеленгаторів) повинна бути узгоджена з передбаченою кутовою швидкістю обертання антени ВО (РЛС). Особливо утруднений прийом на працюючу в режимі кругового обертання РЛС. Якщо приймач пеленгатора настроєний на частоту РЛС і потрібно забезпечити прийом випромінювання РЛС з кожного кутового напрямку з імовірністю, яка дорівнює величині приблизно рівній одиниці, то необхідно щоб за час одного обертання антени РЛС, ДС антени пеленгатора повернулась на кут, який не перевищує Æо, де Æо ширина ДС пеленгатора [1]. Пристрій, що забезпечує реалізацію цих умов, наведених в [1], складається з антени, приводу антени, приймача, блока визначення кутових координат, пристрою індикації. За другий аналог вибирається апаратура веденого приймального пункту "Пристрою для визначення координат рухомого випромінюючого об'єкта" [2]. Пристрій аналогу складається з антени, приводу антени, давача сканування антени, приймача, блока визначення кутових координат, пристрою індикації, блока запам'ятування, формувача керуючих сигналів, в якому перший вихід антени через приймач увімкнений до першого входу блока визначення кутових координат, другий вихід антени увімкнений до першого входу давача сканування антени і до другого входу блока визначення кутових координат, третій вхід, четвертий, перший, другий виходи якого увімкнені відповідно до другого виходу та другого входу давача сканування антени, до першого та другого входів пристрою індикації, третій вхід якого увімкнений до третього входу давача сканування антени та виходу блока запам'ятування, виходи формувача керуючих сигналів з'єднані з відповідними входами антени, давача сканування антени, блока визначення кутових координат, блока запам'ятування і пристрою індикації, при чому перший і другий входи, перший і другий виходи веденого приймального пункту увімкнені відповідно до першого входу блока запам'ятування, другого входу антени, другого і третього виходів блока визначення кутових координат. 89404 4 Недоліком другого аналогу є низька імовірність визначення випромінювань ВО в заданому кутовому секторі Ас в площині сканування (горизонтальній), або значний час перехвату випромінювань ВО в заданому кутовому секторі. Умови повільного достовірного пошуку визначаються умовами (1) Wпр·To=Æo де Wпр - кутова швидкість антени пеленгатора, Æо - ширина діаграми спрямованості антени пеленгатора на рівні половинної потужності, То - період сканування антени ВО. У пристрої другого аналогу (пеленгаторі) умови достовірного пошуку (1) не виконуються, так як: - пасивний пеленгатор повинен забезпечувати одночасний пошук ВО, кутові швидкості антен яких відрізняються; - пасивний пеленгатор повинен забезпечувати пошук ВО, які випромінюють у широких частотних діапазонах. При цьому змінюється ширина діаграми спрямованості антени пеленгатора в залежності від частоти прийнятого сигнала; - кутова швидкість антени пеленгатора Wпр звичайно задається у вигляді дискретних величин, наприклад Wпр=0,5; 1; 2°/с. У цьому випадку виконуються умови повільного імовірного пошуку сигналів ВО. Імовірність пошуку сигналів у заданому секторі Ас визначається умовами (2) Р=Æо/Wпр·То якщо Æо
ДивитисяДодаткова інформація
Назва патенту англійськоюDirection finder
Автори англійськоюOstapov Anatolii Oleksandrovych, Chyhyryn Oleh Trokhymovych
Назва патенту російськоюПеленгатор
Автори російськоюОстапов Анатолий Александрович, Чигирин Олег Трофимович
МПК / Мітки
Мітки: пеленгатор
