Будівельна система для спорудження плоских конструкцій

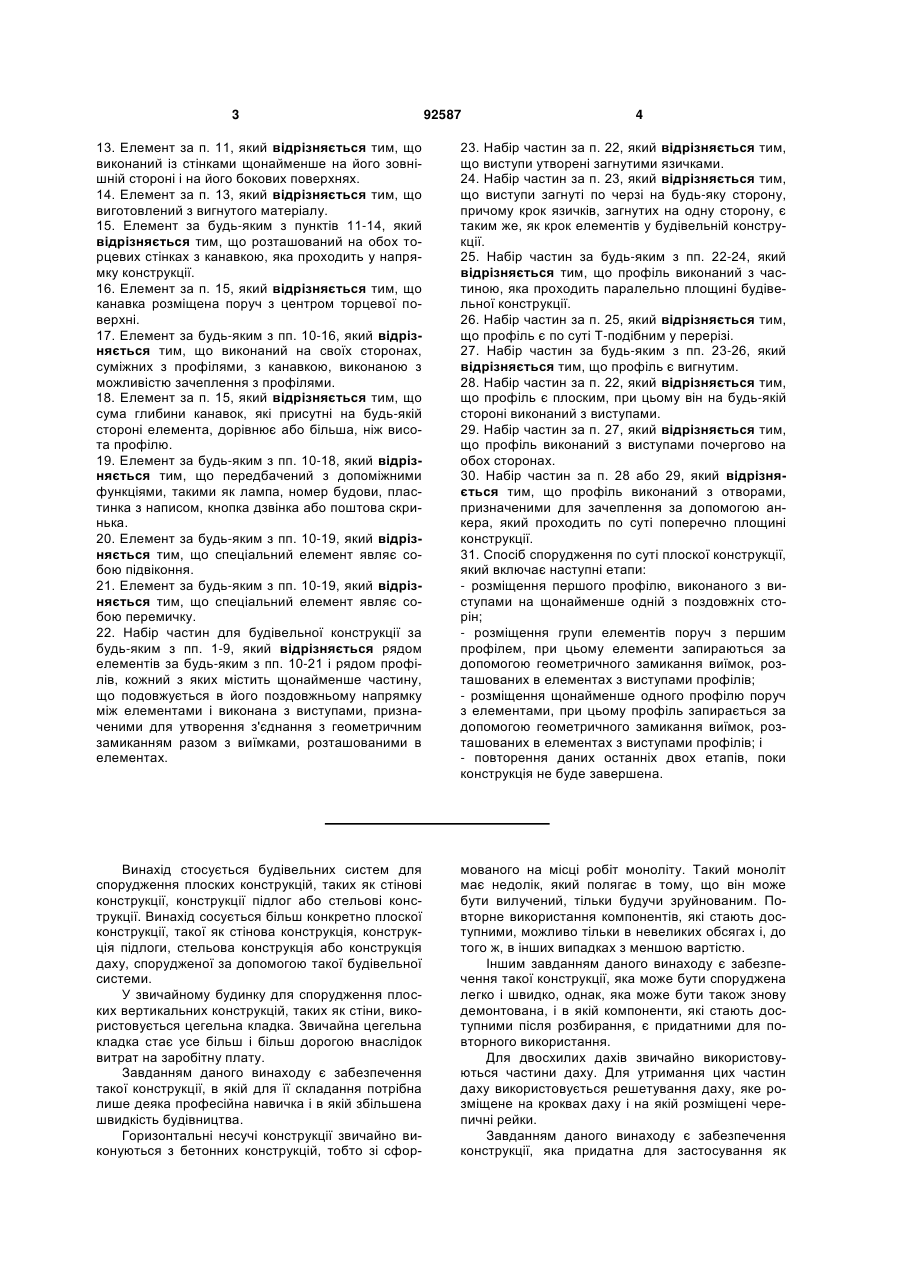

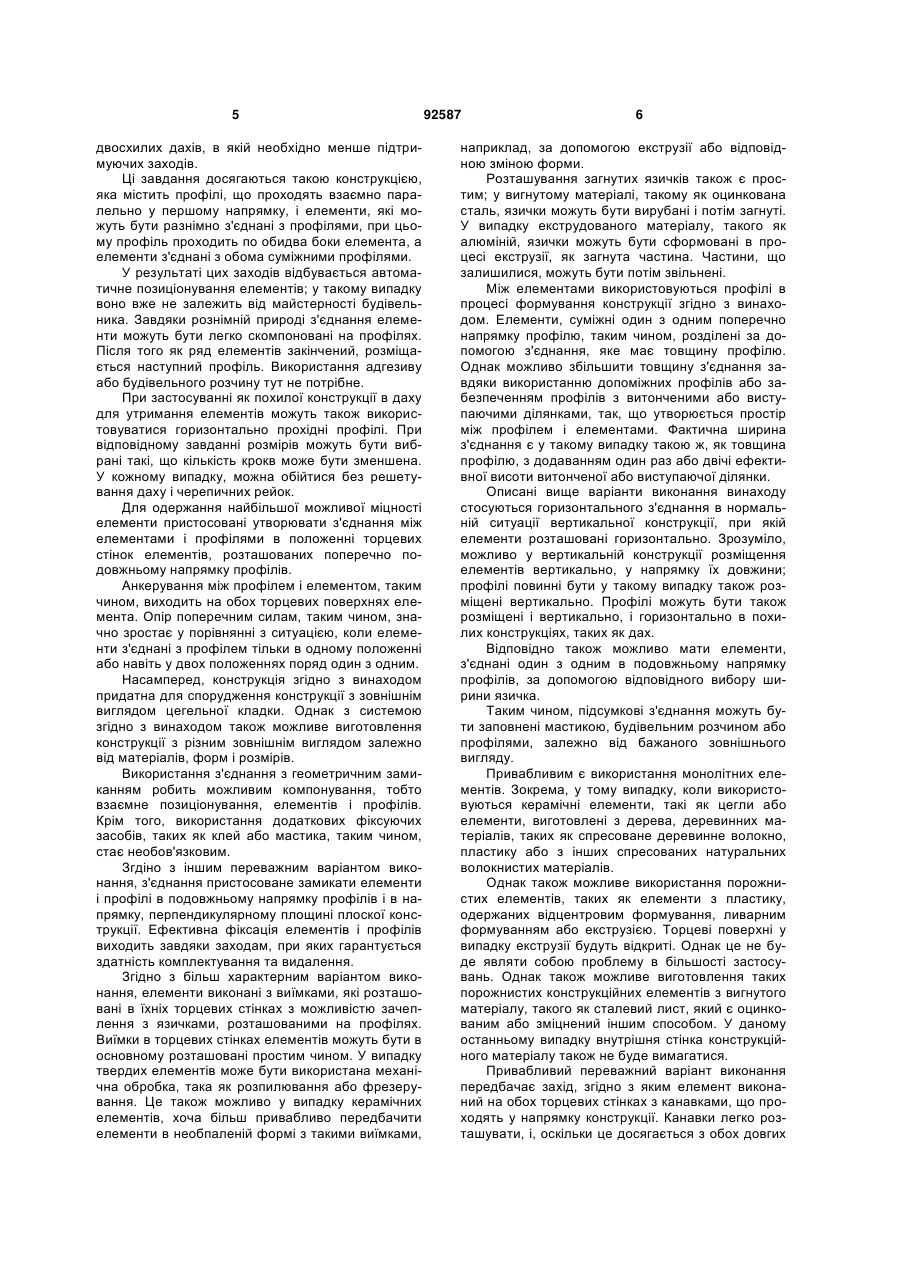

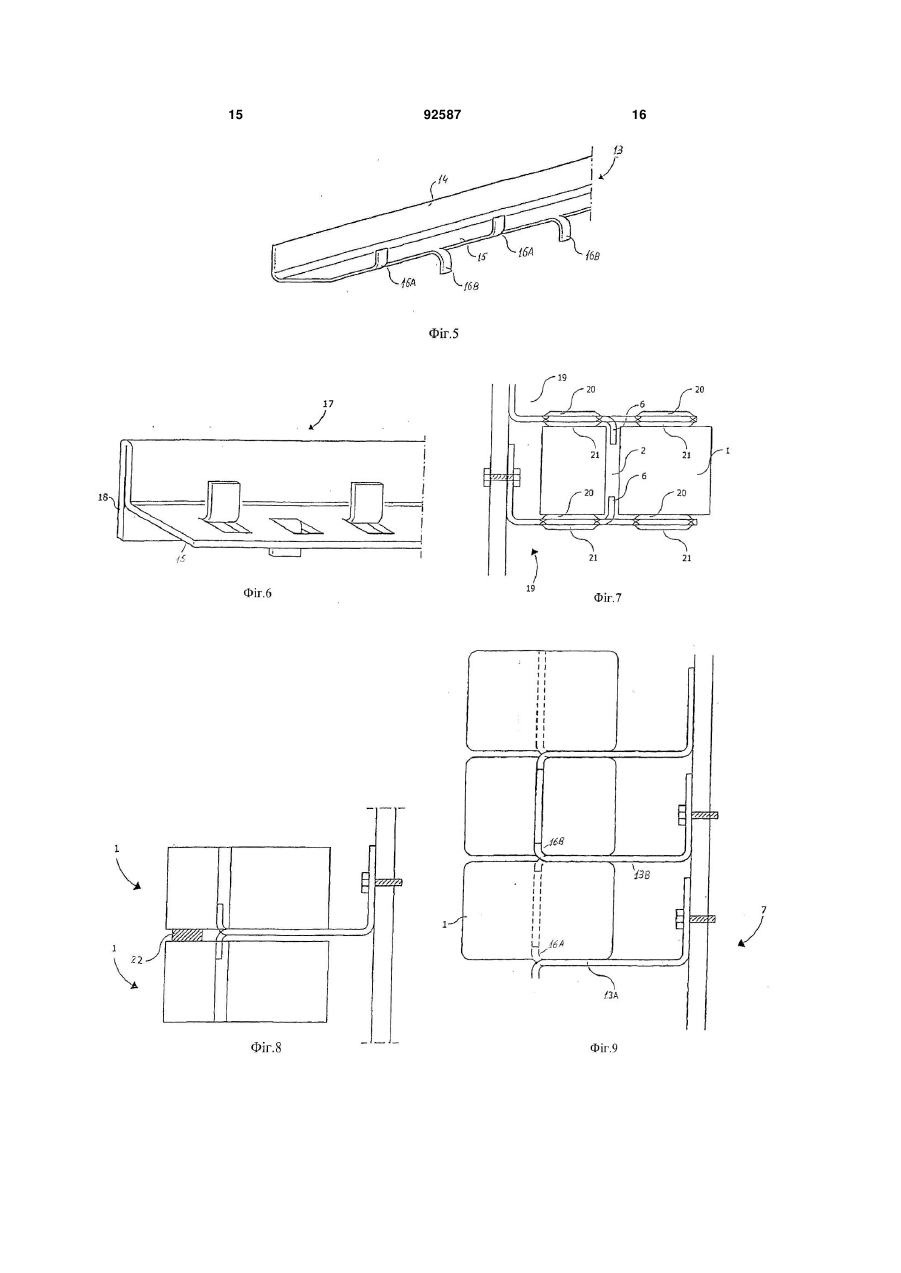

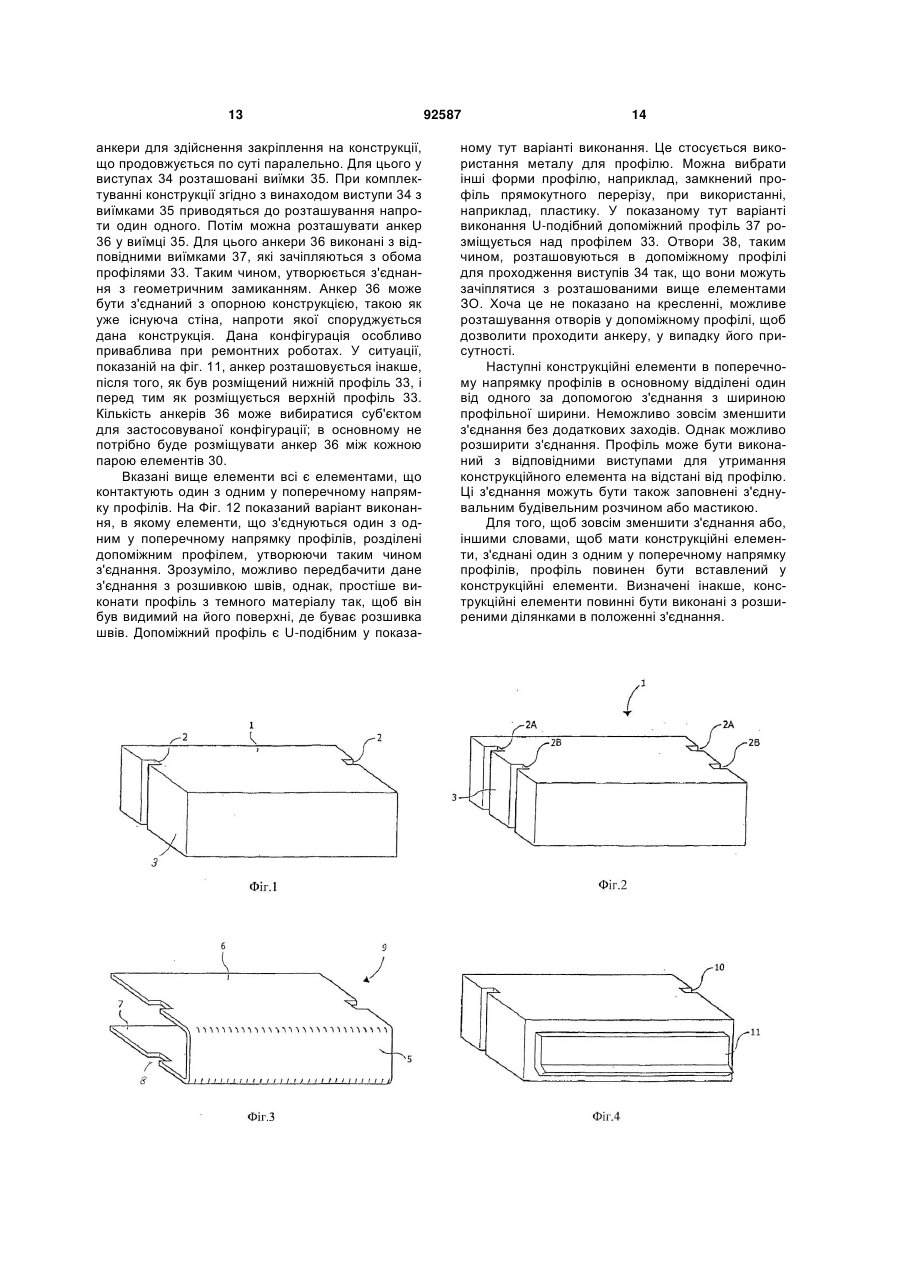

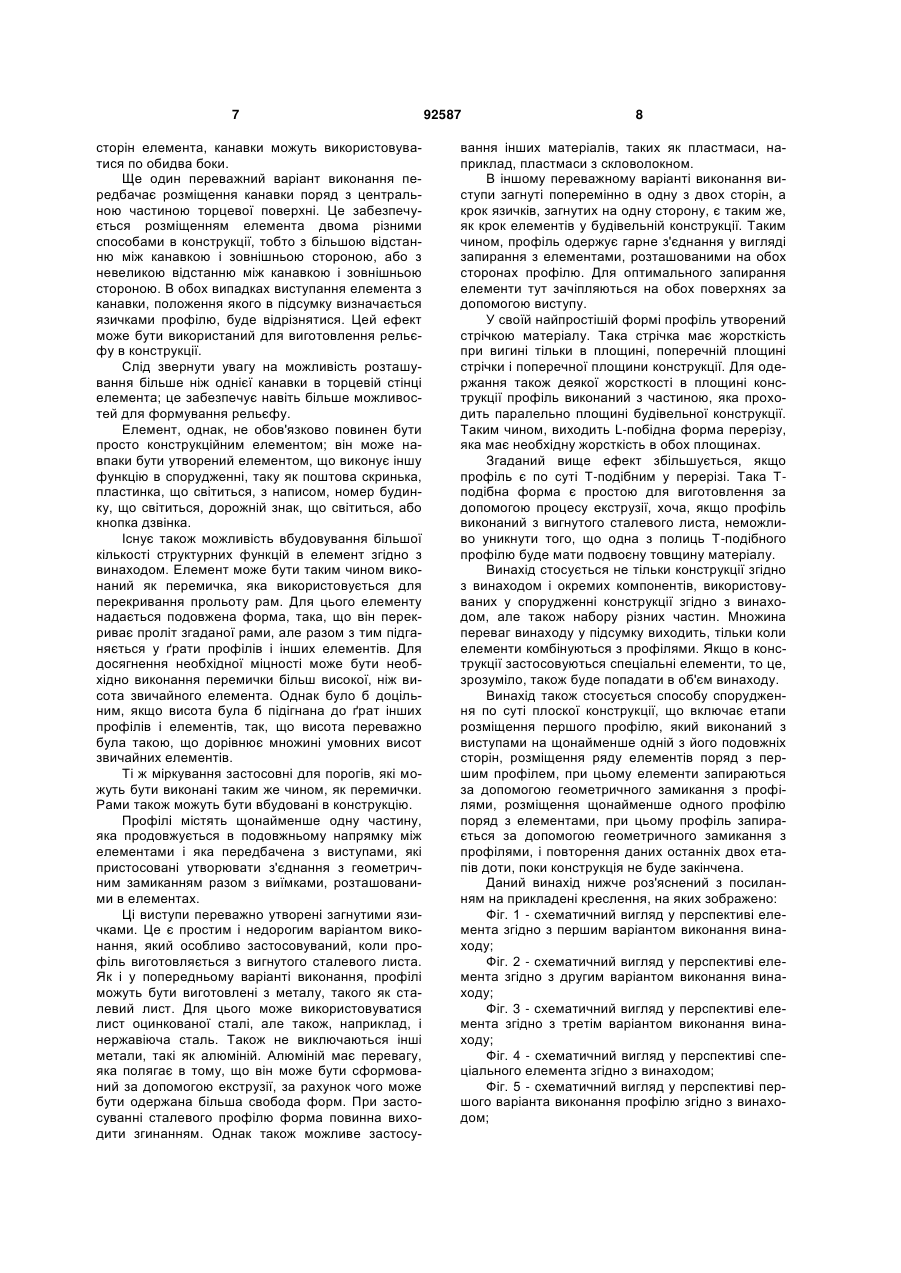

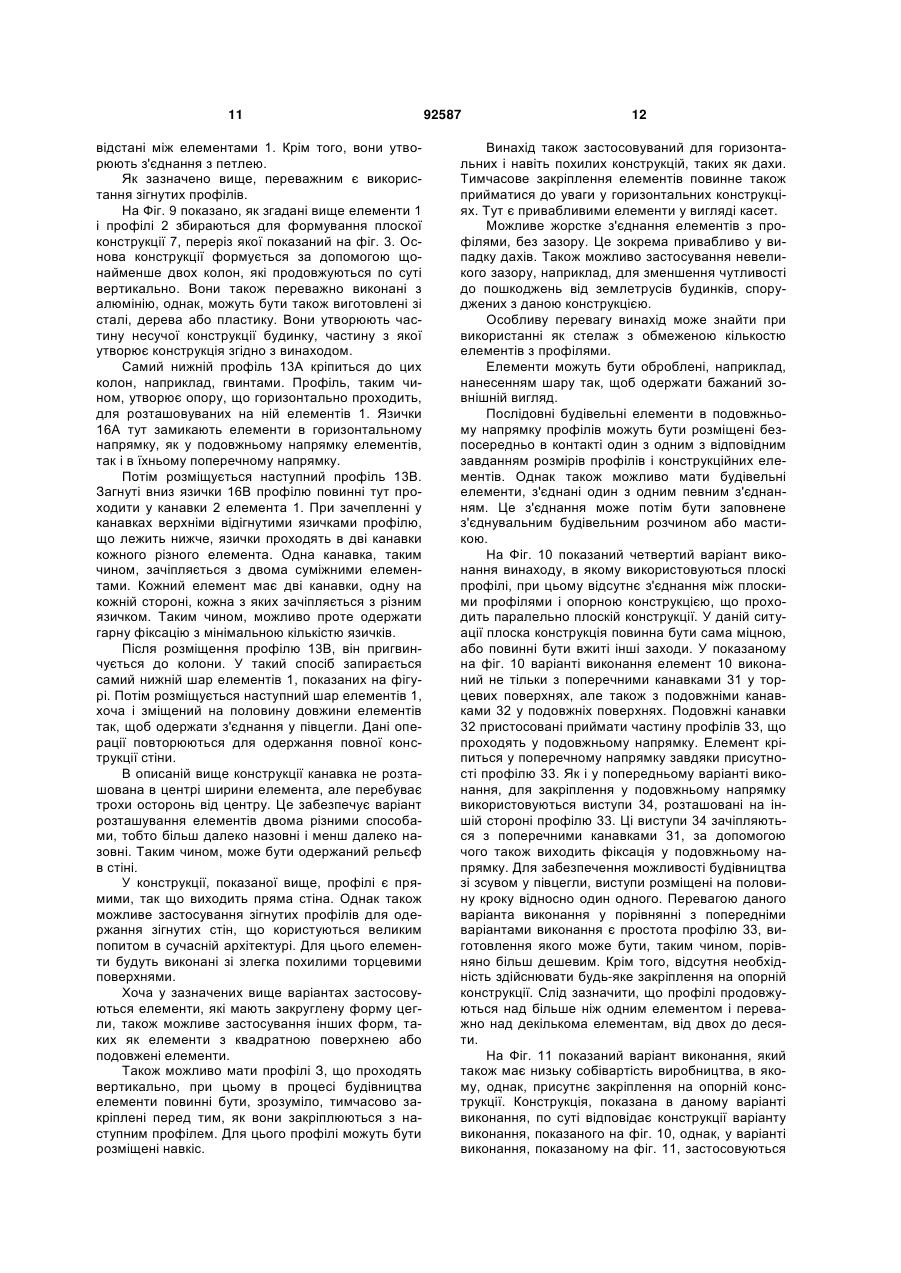

1. Плоска конструкція, така як стінова конструкція, конструкція підлоги, стельова конструкція або конструкція даху, що містить: профілі, що проходять взаємно паралельно у першому напрямку; елементи, виконані з можливістю рознімного з'єднання з профілями; в якій профілі проходять в обох напрямках від елемента, причому елементи виконані з виїмками, які розташовані в їх торцевих стінках з можливістю зачеплення з язичками, розташованими на профілях, з'єднуються з обома прилеглими профілями, яка відрізняється тим, що елементи виконані з можливістю з'єднання з геометричним замиканням між елементами і профілями в положенні торцевих стінок елементів, які проходять поперечно до поздовжнього напрямку профілів, при цьому з'єднання виконано з можливістю запирання елементів і профілів у поздовжньому напрямку профілів і у напрямку, перпендикулярному площині плоскої конструкції. 2 (19) 1 3 92587 4 13. Елемент за п. 11, який відрізняється тим, що виконаний із стінками щонайменше на його зовнішній стороні і на його бокових поверхнях. 14. Елемент за п. 13, який відрізняється тим, що виготовлений з вигнутого матеріалу. 15. Елемент за будь-яким з пунктів 11-14, який відрізняється тим, що розташований на обох торцевих стінках з канавкою, яка проходить у напрямку конструкції. 16. Елемент за п. 15, який відрізняється тим, що канавка розміщена поруч з центром торцевої поверхні. 17. Елемент за будь-яким з пп. 10-16, який відрізняється тим, що виконаний на своїх сторонах, суміжних з профілями, з канавкою, виконаною з можливістю зачеплення з профілями. 18. Елемент за п. 15, який відрізняється тим, що сума глибини канавок, які присутні на будь-якій стороні елемента, дорівнює або більша, ніж висота профілю. 19. Елемент за будь-яким з пп. 10-18, який відрізняється тим, що передбачений з допоміжними функціями, такими як лампа, номер будови, пластинка з написом, кнопка дзвінка або поштова скринька. 20. Елемент за будь-яким з пп. 10-19, який відрізняється тим, що спеціальний елемент являє собою підвіконня. 21. Елемент за будь-яким з пп. 10-19, який відрізняється тим, що спеціальний елемент являє собою перемичку. 22. Набір частин для будівельної конструкції за будь-яким з пп. 1-9, який відрізняється рядом елементів за будь-яким з пп. 10-21 і рядом профілів, кожний з яких містить щонайменше частину, що подовжується в його поздовжньому напрямку між елементами і виконана з виступами, призначеними для утворення з'єднання з геометричним замиканням разом з виїмками, розташованими в елементах. 23. Набір частин за п. 22, який відрізняється тим, що виступи утворені загнутими язичками. 24. Набір частин за п. 23, який відрізняється тим, що виступи загнуті по черзі на будь-яку сторону, причому крок язичків, загнутих на одну сторону, є таким же, як крок елементів у будівельній конструкції. 25. Набір частин за будь-яким з пп. 22-24, який відрізняється тим, що профіль виконаний з частиною, яка проходить паралельно площині будівельної конструкції. 26. Набір частин за п. 25, який відрізняється тим, що профіль є по суті Т-подібним у перерізі. 27. Набір частин за будь-яким з пп. 23-26, який відрізняється тим, що профіль є вигнутим. 28. Набір частин за п. 22, який відрізняється тим, що профіль є плоским, при цьому він на будь-якій стороні виконаний з виступами. 29. Набір частин за п. 27, який відрізняється тим, що профіль виконаний з виступами почергово на обох сторонах. 30. Набір частин за п. 28 або 29, який відрізняється тим, що профіль виконаний з отворами, призначеними для зачеплення за допомогою анкера, який проходить по суті поперечно площині конструкції. 31. Спосіб спорудження по суті плоскої конструкції, який включає наступні етапи: - розміщення першого профілю, виконаного з виступами на щонайменше одній з поздовжніх сторін; - розміщення групи елементів поруч з першим профілем, при цьому елементи запираються за допомогою геометричного замикання виїмок, розташованих в елементах з виступами профілів; - розміщення щонайменше одного профілю поруч з елементами, при цьому профіль запирається за допомогою геометричного замикання виїмок, розташованих в елементах з виступами профілів; і - повторення даних останніх двох етапів, поки конструкція не буде завершена. Винахід стосується будівельних систем для спорудження плоских конструкцій, таких як стінові конструкції, конструкції підлог або стельові конструкції. Винахід сосується більш конкретно плоскої конструкції, такої як стінова конструкція, конструкція підлоги, стельова конструкція або конструкція даху, спорудженої за допомогою такої будівельної системи. У звичайному будинку для спорудження плоских вертикальних конструкцій, таких як стіни, використовується цегельна кладка. Звичайна цегельна кладка стає усе більш і більш дорогою внаслідок витрат на заробітну плату. Завданням даного винаходу є забезпечення такої конструкції, в якій для її складання потрібна лише деяка професійна навичка і в якій збільшена швидкість будівництва. Горизонтальні несучі конструкції звичайно виконуються з бетонних конструкцій, тобто зі сфор мованого на місці робіт моноліту. Такий моноліт має недолік, який полягає в тому, що він може бути вилучений, тільки будучи зруйнованим. Повторне використання компонентів, які стають доступними, можливо тільки в невеликих обсягах і, до того ж, в інших випадках з меншою вартістю. Іншим завданням даного винаходу є забезпечення такої конструкції, яка може бути споруджена легко і швидко, однак, яка може бути також знову демонтована, і в якій компоненти, які стають доступними після розбирання, є придатними для повторного використання. Для двосхилих дахів звичайно використовуються частини даху. Для утримання цих частин даху використовується решетування даху, яке розміщене на кроквах даху і на якій розміщені черепичні рейки. Завданням даного винаходу є забезпечення конструкції, яка придатна для застосування як 5 двосхилих дахів, в якій необхідно менше підтримуючих заходів. Ці завдання досягаються такою конструкцією, яка містить профілі, що проходять взаємно паралельно у першому напрямку, і елементи, які можуть бути разнімно з'єднані з профілями, при цьому профіль проходить по обидва боки елемента, а елементи з'єднані з обома суміжними профілями. У результаті цих заходів відбувається автоматичне позиціонування елементів; у такому випадку воно вже не залежить від майстерності будівельника. Завдяки рознімній природі з'єднання елементи можуть бути легко скомпоновані на профілях. Після того як ряд елементів закінчений, розміщається наступний профіль. Використання адгезиву або будівельного розчину тут не потрібне. При застосуванні як похилої конструкції в даху для утримання елементів можуть також використовуватися горизонтально прохідні профілі. При відповідному завданні розмірів можуть бути вибрані такі, що кількість крокв може бути зменшена. У кожному випадку, можна обійтися без решетування даху і черепичних рейок. Для одержання найбільшої можливої міцності елементи пристосовані утворювати з'єднання між елементами і профілями в положенні торцевих стінок елементів, розташованих поперечно подовжньому напрямку профілів. Анкерування між профілем і елементом, таким чином, виходить на обох торцевих поверхнях елемента. Опір поперечним силам, таким чином, значно зростає у порівнянні з ситуацією, коли елементи з'єднані з профілем тільки в одному положенні або навіть у двох положеннях поряд один з одним. Насамперед, конструкція згідно з винаходом придатна для спорудження конструкції з зовнішнім виглядом цегельної кладки. Однак з системою згідно з винаходом також можливе виготовлення конструкції з різним зовнішнім виглядом залежно від матеріалів, форм і розмірів. Використання з'єднання з геометричним замиканням робить можливим компонування, тобто взаємне позиціонування, елементів і профілів. Крім того, використання додаткових фіксуючих засобів, таких як клей або мастика, таким чином, стає необов'язковим. Згдіно з іншим переважним варіантом виконання, з'єднання пристосоване замикати елементи і профілі в подовжньому напрямку профілів і в напрямку, перпендикулярному площині плоскої конструкції. Ефективна фіксація елементів і профілів виходить завдяки заходам, при яких гарантується здатність комплектування та видалення. Згідно з більш характерним варіантом виконання, елементи виконані з виїмками, які розташовані в їхніх торцевих стінках з можливістю зачеплення з язичками, розташованими на профілях. Виїмки в торцевих стінках елементів можуть бути в основному розташовані простим чином. У випадку твердих елементів може бути використана механічна обробка, така як розпилювання або фрезерування. Це також можливо у випадку керамічних елементів, хоча більш привабливо передбачити елементи в необпаленій формі з такими виїмками, 92587 6 наприклад, за допомогою екструзії або відповідною зміною форми. Розташування загнутих язичків також є простим; у вигнутому матеріалі, такому як оцинкована сталь, язички можуть бути вирубані і потім загнуті. У випадку екструдованого матеріалу, такого як алюміній, язички можуть бути сформовані в процесі екструзії, як загнута частина. Частини, що залишилися, можуть бути потім звільнені. Між елементами використовуються профілі в процесі формування конструкції згідно з винаходом. Елементи, суміжні один з одним поперечно напрямку профілю, таким чином, розділені за допомогою з'єднання, яке має товщину профілю. Однак можливо збільшити товщину з'єднання завдяки використанню допоміжних профілів або забезпеченням профілів з витонченими або виступаючими ділянками, так, що утворюється простір між профілем і елементами. Фактична ширина з'єднання є у такому випадку такою ж, як товщина профілю, з додаванням один раз або двічі ефективної висоти витонченої або виступаючої ділянки. Описані вище варіанти виконання винаходу стосуються горизонтального з'єднання в нормальній ситуації вертикальної конструкції, при якій елементи розташовані горизонтально. Зрозуміло, можливо у вертикальній конструкції розміщення елементів вертикально, у напрямку їх довжини; профілі повинні бути у такому випадку також розміщені вертикально. Профілі можуть бути також розміщені і вертикально, і горизонтально в похилих конструкціях, таких як дах. Відповідно також можливо мати елементи, з'єднані один з одним в подовжньому напрямку профілів, за допомогою відповідного вибору ширини язичка. Таким чином, підсумкові з'єднання можуть бути заповнені мастикою, будівельним розчином або профілями, залежно від бажаного зовнішнього вигляду. Привабливим є використання монолітних елементів. Зокрема, у тому випадку, коли використовуються керамічні елементи, такі як цегли або елементи, виготовлені з дерева, деревинних матеріалів, таких як спресоване деревинне волокно, пластику або з інших спресованих натуральних волокнистих матеріалів. Однак також можливе використання порожнистих елементів, таких як елементи з пластику, одержаних відцентровим формування, ливарним формуванням або екструзією. Торцеві поверхні у випадку екструзії будуть відкриті. Однак це не буде являти собою проблему в більшості застосувань. Однак також можливе виготовлення таких порожнистих конструкційних елементів з вигнутого матеріалу, такого як сталевий лист, який є оцинкованим або зміцнений іншим способом. У даному останньому випадку внутрішня стінка конструкційного матеріалу також не буде вимагатися. Привабливий переважний варіант виконання передбачає захід, згідно з яким елемент виконаний на обох торцевих стінках з канавками, що проходять у напрямку конструкції. Канавки легко розташувати, і, оскільки це досягається з обох довгих 7 сторін елемента, канавки можуть використовуватися по обидва боки. Ще один переважний варіант виконання передбачає розміщення канавки поряд з центральною частиною торцевої поверхні. Це забезпечується розміщенням елемента двома різними способами в конструкції, тобто з більшою відстанню між канавкою і зовнішньою стороною, або з невеликою відстанню між канавкою і зовнішньою стороною. В обох випадках виступання елемента з канавки, положення якого в підсумку визначається язичками профілю, буде відрізнятися. Цей ефект може бути використаний для виготовлення рельєфу в конструкції. Слід звернути увагу на можливість розташування більше ніж однієї канавки в торцевій стінці елемента; це забезпечує навіть більше можливостей для формування рельєфу. Елемент, однак, не обов'язково повинен бути просто конструкційним елементом; він може навпаки бути утворений елементом, що виконує іншу функцію в спорудженні, таку як поштова скринька, пластинка, що світиться, з написом, номер будинку, що світиться, дорожній знак, що світиться, або кнопка дзвінка. Існує також можливість вбудовування більшої кількості структурних функцій в елемент згідно з винаходом. Елемент може бути таким чином виконаний як перемичка, яка використовується для перекривання прольоту рам. Для цього елементу надається подовжена форма, така, що він перекриває проліт згаданої рами, але разом з тим підганяється у ґрати профілів і інших елементів. Для досягнення необхідної міцності може бути необхідно виконання перемички більш високої, ніж висота звичайного елемента. Однак було б доцільним, якщо висота була б підігнана до ґрат інших профілів і елементів, так, що висота переважно була такою, що дорівнює множині умовних висот звичайних елементів. Ті ж міркування застосовні для порогів, які можуть бути виконані таким же чином, як перемички. Рами також можуть бути вбудовані в конструкцію. Профілі містять щонайменше одну частину, яка продовжується в подовжньому напрямку між елементами і яка передбачена з виступами, які пристосовані утворювати з'єднання з геометричним замиканням разом з виїмками, розташованими в елементах. Ці виступи переважно утворені загнутими язичками. Це є простим і недорогим варіантом виконання, який особливо застосовуваний, коли профіль виготовляється з вигнутого сталевого листа. Як і у попередньому варіанті виконання, профілі можуть бути виготовлені з металу, такого як сталевий лист. Для цього може використовуватися лист оцинкованої сталі, але також, наприклад, і нержавіюча сталь. Також не виключаються інші метали, такі як алюміній. Алюміній має перевагу, яка полягає в тому, що він може бути сформований за допомогою екструзії, за рахунок чого може бути одержана більша свобода форм. При застосуванні сталевого профілю форма повинна виходити згинанням. Однак також можливе застосу 92587 8 вання інших матеріалів, таких як пластмаси, наприклад, пластмаси з скловолокном. В іншому переважному варіанті виконання виступи загнуті поперемінно в одну з двох сторін, а крок язичків, загнутих на одну сторону, є таким же, як крок елементів у будівельній конструкції. Таким чином, профіль одержує гарне з'єднання у вигляді запирання з елементами, розташованими на обох сторонах профілю. Для оптимального запирання елементи тут зачіпляються на обох поверхнях за допомогою виступу. У своїй найпростішій формі профіль утворений стрічкою матеріалу. Така стрічка має жорсткість при вигині тільки в площині, поперечній площині стрічки і поперечної площини конструкції. Для одержання також деякої жорсткості в площині конструкції профіль виконаний з частиною, яка проходить паралельно площині будівельної конструкції. Таким чином, виходить L-побідна форма перерізу, яка має необхідну жорсткість в обох площинах. Згаданий вище ефект збільшується, якщо профіль є по суті Т-подібним у перерізі. Така Тподібна форма є простою для виготовлення за допомогою процесу екструзії, хоча, якщо профіль виконаний з вигнутого сталевого листа, неможливо уникнути того, що одна з полиць Т-подібного профілю буде мати подвоєну товщину матеріалу. Винахід стосується не тільки конструкції згідно з винаходом і окремих компонентів, використовуваних у спорудженні конструкції згідно з винаходом, але також набору різних частин. Множина переваг винаходу у підсумку виходить, тільки коли елементи комбінуються з профілями. Якщо в конструкції застосовуються спеціальні елементи, то це, зрозуміло, також буде попадати в об'єм винаходу. Винахід також стосується способу спорудження по суті плоскої конструкції, що включає етапи розміщення першого профілю, який виконаний з виступами на щонайменше одній з його подовжніх сторін, розміщення ряду елементів поряд з першим профілем, при цьому елементи запираються за допомогою геометричного замикання з профілями, розміщення щонайменше одного профілю поряд з елементами, при цьому профіль запирається за допомогою геометричного замикання з профілями, і повторення даних останніх двох етапів доти, поки конструкція не буде закінчена. Даний винахід нижче роз'яснений з посиланням на прикладені креслення, на яких зображено: Фіг. 1 - схематичний вигляд у перспективі елемента згідно з першим варіантом виконання винаходу; Фіг. 2 - схематичний вигляд у перспективі елемента згідно з другим варіантом виконання винаходу; Фіг. 3 - схематичний вигляд у перспективі елемента згідно з третім варіантом виконання винаходу; Фіг. 4 - схематичний вигляд у перспективі спеціального елемента згідно з винаходом; Фіг. 5 - схематичний вигляд у перспективі першого варіанта виконання профілю згідно з винаходом; 9 Фіг. 6 - схематичний вигляд у перспективі другого варіанта виконання профілю згідно з винаходом; Фіг. 7 - вигляд у перерізі комбінації з двох профілів згідно з третім варіантом виконання і елемента, розташованого між профілями; Фіг. 8 - вигляд варіанту виконання, що відповідає Фіг. 7; Фіг. 9 - вигляд профілю, що відповідає Фіг.7, згідно з першим варіантом виконання; Фіг. 10 - схематичний вигляд у перспективі четвертого варіанта виконання; Фіг. 11 - схематичний детальний вигляд у перспективі четвертого варіанта виконання з доданим анкером; Фіг. 11А - вигляд анкера, використовуваного в четвертому варіанті виконання; Фіг. 11В - вигляд двох профілів, використовуваних у четвертому варіанті виконання; і Фіг. 12 - схематичний вигляд у перспективі п'ятого варіанта виконання. На фіг. 1 зображений елемент 1 у вигляді блока, утворений, наприклад, з керамічного матеріалу, такого як вогнетривка глина. Однак можливе використання інших матеріалів, таких як дерево або продукти, виготовлені з деревинних волокон, такі як MDF. Також можливе виготовлення з використанням матеріалів на основі паперу, натуральних волокон, пластику або металу. Елемент 1 у вигляді блока виконаний на кожній з його торцевих стінок 3 з канавкою 2. Ця канавка, наприклад, виконується механічною обробкою, такою як фрезерування, однак, також можливо, щоб канавки були поглиблені вже в процесі формування елемента. Прикладом цього є формування пресованих цегл, при якому канавки поглиблюються під час процесу екструзії. Канавки потім автоматично фіксуються при випалюванні цегл. Канавка 2 переважно розташована в торцевій поверхні 3 трохи осторонь від центру. Це забезпечує варіант з'єднання елементів з профілями двома різними способами, як буде описано нижче. Взаємне положення профілів і елементів може у такий спосіб бути змінена, за допомогою чого може бути одержаний рельєф у сформованій конструкції. На фіг. 2 показаний другий варіант виконання елемента 1, який виконаний у кожній його торцевій стінці 3 з двома канавками 2а, 2Ь, відповідно. Це забезпечує варіант з'єднання елементів з профілями, з правильним завданням розмірів, чотирма різними способами, як буде обговорюватися нижче. Однак також можливе виготовлення порожнього елемента. Для цієї мети елемент може бути зібраний з двох частин, або елемент може бути утворений пресованим елементом. Торцеві поверхні пресованого елемента можуть бути закриті кришками залежно від застосування. Однак можливе використання елементів з вигнутого плоского матеріалу, такого як вигнута сталь. Такий елемент показаний на фіг. 3. Передня поверхня 5, яка розміщена на видимій стороні конструкції, виконана з плоского матеріалу. Пластина, з якої виготовляється елемент, також містить 92587 10 верхню стінку 6 і нижню стінку 7. У верхній стінці 6 і нижній стінці 7 розташована виїмка 8, яка, як і канавка 2 у вищезгаданому варіанті виконання, служить для здійснення фіксуючого з'єднання з профілями. Елемент далі містить торцеві стінки 9, які проходять тільки відносно виїмок 8. В елемент тут включені тільки ті стінки, які мають конструктивну, захисну або декоративну функцію. При створенні спорудження з конструкцій згідно з винаходом привабливим було б також включення інших функцій в елементи. На Фіг. 4, таким чином, показаний спеціальний елемент 10, який виконаний з поштовою скринькою зі стулкою 11. На Фіг. 5 показаний профіль 13, який утворює частину будівельної системи згідно з винаходом. Профіль 13 переважно виготовлений з алюмінію, хоча також можуть бути використані інші матеріали, такі як інші метали або пластмаси. Профіль є по суті L-подібним з двома полками 14, 15. Язички 16 розташовані на вільному краї полиці 15. Ці язички 16 поперемінно загнуті нагору 16А и вниз 16В. Відстань між язичками є важливим для даної будівельної системи. У зразковому варіанті виконання, показаному на фіг. 5, відстань між двома загнутими нагору язичками 16А дорівнює довжині елемента 1. Відстань між загнутими вниз язичками 16В також дорівнює довжині елемента 1. У даному варіанті виконання язички 16В також розміщені в середині між двома язичками 16А. У такому випадку створюється видимість з'єднання у півцегли в процесі спорудження конструкції згідно з винаходом. У показаному зразковому варіанті виконання полиця 14 профіля 13 загнута нагору; зрозуміло, можливо загнути полку вниз або розмістити профіль навпаки. На фіг. 6 розміщений профіль 17, який відрізняється від профілю, показаного на фіг. 5, подвійною полицею 18. Завдяки подвійній полиці 18 виходить набагато більша твердість, це є важливим у певних застосуваннях. Іншою відмінністю від профілю, показаного на фіг. 5, є той факт, що полиця 15 ширша; вона продовжується за язички 16. Це служить, зрозуміло, для збільшення твердості профілю, але також забезпечує кращу опору елементу 1, з'єднаного з профілем. Можливо в принципі мати елементи 1, з'єднані один з одним, коли профілі, які взаємно розділяють елементи 1, вставлені в елементи. Однак також можливо збільшення з'єднання, звичайно вже присутнього між елементами. Для цієї мети можливо використання профілів 19, як показано на фіг. 7. Для цього передбачені профілі 19 з виступаючими ділянками 20, які на фіг. 7 проходять нагору, і виступаючими ділянками 21, які проходять униз. У даному зразковому варіанті виконання виступаючі ділянки 20 і 21 розташовані рядами, що проходять в подовжньому напрямку профілю. Замість або в комбінації з цим також можливо використання допоміжних профілів для забезпечення заданої взаємної відстані між елементами або між елементами і профілями 19. Така ситуація показана на фіг. 8. Профілі 22, виготовлені, наприклад, з пластику, служать тут для підтримування 11 відстані між елементами 1. Крім того, вони утворюють з'єднання з петлею. Як зазначено вище, переважним є використання зігнутих профілів. На Фіг. 9 показано, як згадані вище елементи 1 і профілі 2 збираються для формування плоскої конструкції 7, переріз якої показаний на фіг. 3. Основа конструкції формується за допомогою щонайменше двох колон, які продовжуються по суті вертикально. Вони також переважно виконані з алюмінію, однак, можуть бути також виготовлені зі сталі, дерева або пластику. Вони утворюють частину несучої конструкції будинку, частину з якої утворює конструкція згідно з винаходом. Самий нижній профіль 13А кріпиться до цих колон, наприклад, гвинтами. Профіль, таким чином, утворює опору, що горизонтально проходить, для розташовуваних на ній елементів 1. Язички 16А тут замикають елементи в горизонтальному напрямку, як у подовжньому напрямку елементів, так і в їхньому поперечному напрямку. Потім розміщується наступний профіль 13В. Загнуті вниз язички 16В профілю повинні тут проходити у канавки 2 елемента 1. При зачепленні у канавках верхніми відігнутими язичками профілю, що лежить нижче, язички проходять в дві канавки кожного різного елемента. Одна канавка, таким чином, зачіпляється з двома суміжними елементами. Кожний елемент має дві канавки, одну на кожній стороні, кожна з яких зачіпляється з різним язичком. Таким чином, можливо проте одержати гарну фіксацію з мінімальною кількістю язичків. Після розміщення профілю 13В, він пригвинчується до колони. У такий спосіб запирається самий нижній шар елементів 1, показаних на фігурі. Потім розміщується наступний шар елементів 1, хоча і зміщений на половину довжини елементів так, щоб одержати з'єднання у півцегли. Дані операції повторюються для одержання повної конструкції стіни. В описаній вище конструкції канавка не розташована в центрі ширини елемента, але перебуває трохи осторонь від центру. Це забезпечує варіант розташування елементів двома різними способами, тобто більш далеко назовні і менш далеко назовні. Таким чином, може бути одержаний рельєф в стіні. У конструкції, показаної вище, профілі є прямими, так що виходить пряма стіна. Однак також можливе застосування зігнутих профілів для одержання зігнутих стін, що користуються великим попитом в сучасній архітектурі. Для цього елементи будуть виконані зі злегка похилими торцевими поверхнями. Хоча у зазначених вище варіантах застосовуються елементи, які мають закруглену форму цегли, також можливе застосування інших форм, таких як елементи з квадратною поверхнею або подовжені елементи. Також можливо мати профілі З, що проходять вертикально, при цьому в процесі будівництва елементи повинні бути, зрозуміло, тимчасово закріплені перед тим, як вони закріплюються з наступним профілем. Для цього профілі можуть бути розміщені навкіс. 92587 12 Винахід також застосовуваний для горизонтальних і навіть похилих конструкцій, таких як дахи. Тимчасове закріплення елементів повинне також прийматися до уваги у горизонтальних конструкціях. Тут є привабливими елементи у вигляді касет. Можливе жорстке з'єднання елементів з профілями, без зазору. Це зокрема привабливо у випадку дахів. Також можливо застосування невеликого зазору, наприклад, для зменшення чутливості до пошкоджень від землетрусів будинків, споруджених з даною конструкцією. Особливу перевагу винахід може знайти при використанні як стелаж з обмеженою кількостю елементів з профілями. Елементи можуть бути оброблені, наприклад, нанесенням шару так, щоб одержати бажаний зовнішній вигляд. Послідовні будівельні елементи в подовжньому напрямку профілів можуть бути розміщені безпосередньо в контакті один з одним з відповідним завданням розмірів профілів і конструкційних елементів. Однак також можливо мати будівельні елементи, з'єднані один з одним певним з'єднанням. Це з'єднання може потім бути заповнене з'єднувальним будівельним розчином або мастикою. На Фіг. 10 показаний четвертий варіант виконання винаходу, в якому використовуються плоскі профілі, при цьому відсутнє з'єднання між плоскими профілями і опорною конструкцією, що проходить паралельно плоскій конструкції. У даній ситуації плоска конструкція повинна бути сама міцною, або повинні бути вжиті інші заходи. У показаному на фіг. 10 варіанті виконання елемент 10 виконаний не тільки з поперечними канавками 31 у торцевих поверхнях, але також з подовжніми канавками 32 у подовжніх поверхнях. Подовжні канавки 32 пристосовані приймати частину профілів 33, що проходять у подовжньому напрямку. Елемент кріпиться у поперечному напрямку завдяки присутності профілю 33. Як і у попередньому варіанті виконання, для закріплення у подовжньому напрямку використовуються виступи 34, розташовані на іншій стороні профілю 33. Ці виступи 34 зачіпляються з поперечними канавками 31, за допомогою чого також виходить фіксація у подовжньому напрямку. Для забезпечення можливості будівництва зі зсувом у півцегли, виступи розміщені на половину кроку відносно один одного. Перевагою даного варіанта виконання у порівнянні з попередніми варіантами виконання є простота профілю 33, виготовлення якого може бути, таким чином, порівняно більш дешевим. Крім того, відсутня необхідність здійснювати будь-яке закріплення на опорній конструкції. Слід зазначити, що профілі продовжуються над більше ніж одним елементом і переважно над декількома елементам, від двох до десяти. На Фіг. 11 показаний варіант виконання, який також має низьку собівартість виробництва, в якому, однак, присутнє закріплення на опорній конструкції. Конструкція, показана в даному варіанті виконання, по суті відповідає конструкції варіанту виконання, показаного на фіг. 10, однак, у варіанті виконання, показаному на фіг. 11, застосовуються 13 анкери для здійснення закріплення на конструкції, що продовжується по суті паралельно. Для цього у виступах 34 розташовані виїмки 35. При комплектуванні конструкції згідно з винаходом виступи 34 з виїмками 35 приводяться до розташування напроти один одного. Потім можна розташувати анкер 36 у виїмці 35. Для цього анкери 36 виконані з відповідними виїмками 37, які зачіпляються з обома профілями 33. Таким чином, утворюється з'єднання з геометричним замиканням. Анкер 36 може бути з'єднаний з опорною конструкцією, такою як уже існуюча стіна, напроти якої споруджується дана конструкція. Дана конфігурація особливо приваблива при ремонтних роботах. У ситуації, показаній на фіг. 11, анкер розташовується інакше, після того, як був розміщений нижній профіль 33, і перед тим як розміщується верхній профіль 33. Кількість анкерів 36 може вибиратися суб'єктом для застосовуваної конфігурації; в основному не потрібно буде розміщувати анкер 36 між кожною парою елементів 30. Вказані вище елементи всі є елементами, що контактують один з одним у поперечному напрямку профілів. На Фіг. 12 показаний варіант виконання, в якому елементи, що з'єднуються один з одним у поперечному напрямку профілів, розділені допоміжним профілем, утворюючи таким чином з'єднання. Зрозуміло, можливо передбачити дане з'єднання з розшивкою швів, однак, простіше виконати профіль з темного матеріалу так, щоб він був видимий на його поверхні, де буває розшивка швів. Допоміжний профіль є U-подібним у показа 92587 14 ному тут варіанті виконання. Це стосується використання металу для профілю. Можна вибрати інші форми профілю, наприклад, замкнений профіль прямокутного перерізу, при використанні, наприклад, пластику. У показаному тут варіанті виконання U-подібний допоміжний профіль 37 розміщується над профілем 33. Отвори 38, таким чином, розташовуються в допоміжному профілі для проходження виступів 34 так, що вони можуть зачіплятися з розташованими вище елементами ЗО. Хоча це не показано на кресленні, можливе розташування отворів у допоміжному профілі, щоб дозволити проходити анкеру, у випадку його присутності. Наступні конструкційні елементи в поперечному напрямку профілів в основному відділені один від одного за допомогою з'єднання з шириною профільної ширини. Неможливо зовсім зменшити з'єднання без додаткових заходів. Однак можливо розширити з'єднання. Профіль може бути виконаний з відповідними виступами для утримання конструкційного елемента на відстані від профілю. Ці з'єднання можуть бути також заповнені з'єднувальним будівельним розчином або мастикою. Для того, щоб зовсім зменшити з'єднання або, іншими словами, щоб мати конструкційні елементи, з'єднані один з одним у поперечному напрямку профілів, профіль повинен бути вставлений у конструкційні елементи. Визначені інакше, конструкційні елементи повинні бути виконані з розширеними ділянками в положенні з'єднання. 15 92587 16 17 Комп’ютерна верстка Г. Паяльніков 92587 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
