Зарядна станція для мобільних пристроїв

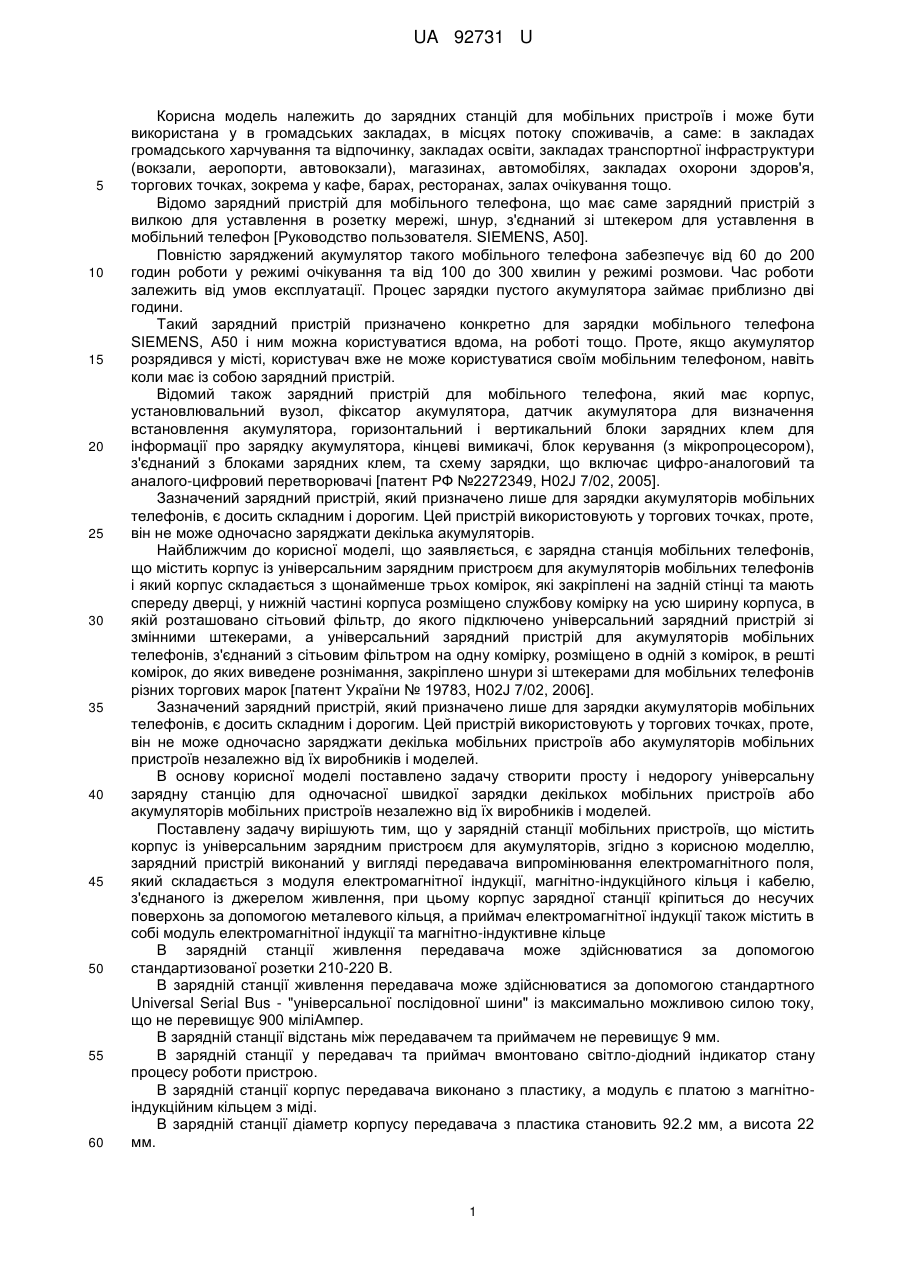

Реферат: UA 92731 U UA 92731 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до зарядних станцій для мобільних пристроїв і може бути використана у в громадських закладах, в місцях потоку споживачів, а саме: в закладах громадського харчування та відпочинку, закладах освіти, закладах транспортної інфраструктури (вокзали, аеропорти, автовокзали), магазинах, автомобілях, закладах охорони здоров'я, торгових точках, зокрема у кафе, барах, ресторанах, залах очікування тощо. Відомо зарядний пристрій для мобільного телефона, що має саме зарядний пристрій з вилкою для уставлення в розетку мережі, шнур, з'єднаний зі штекером для уставлення в мобільний телефон [Руководство пользователя. SIEMENS, A50]. Повністю заряджений акумулятор такого мобільного телефона забезпечує від 60 до 200 годин роботи у режимі очікування та від 100 до 300 хвилин у режимі розмови. Час роботи залежить від умов експлуатації. Процес зарядки пустого акумулятора займає приблизно дві години. Такий зарядний пристрій призначено конкретно для зарядки мобільного телефона SIEMENS, A50 і ним можна користуватися вдома, на роботі тощо. Проте, якщо акумулятор розрядився у місті, користувач вже не може користуватися своїм мобільним телефоном, навіть коли має із собою зарядний пристрій. Відомий також зарядний пристрій для мобільного телефона, який має корпус, установлювальний вузол, фіксатор акумулятора, датчик акумулятора для визначення встановлення акумулятора, горизонтальний і вертикальний блоки зарядних клем для інформації про зарядку акумулятора, кінцеві вимикачі, блок керування (з мікропроцесором), з'єднаний з блоками зарядних клем, та схему зарядки, що включає цифро-аналоговий та аналого-цифровий перетворювачі [патент РФ №2272349, H02J 7/02, 2005]. Зазначений зарядний пристрій, який призначено лише для зарядки акумуляторів мобільних телефонів, є досить складним і дорогим. Цей пристрій використовують у торгових точках, проте, він не може одночасно заряджати декілька акумуляторів. Найближчим до корисної моделі, що заявляється, є зарядна станція мобільних телефонів, що містить корпус із універсальним зарядним пристроєм для акумуляторів мобільних телефонів і який корпус складається з щонайменше трьох комірок, які закріплені на задній стінці та мають спереду дверці, у нижній частині корпуса розміщено службову комірку на усю ширину корпуса, в якій розташовано сітьовий фільтр, до якого підключено універсальний зарядний пристрій зі змінними штекерами, а універсальний зарядний пристрій для акумуляторів мобільних телефонів, з'єднаний з сітьовим фільтром на одну комірку, розміщено в одній з комірок, в решті комірок, до яких виведене рознімання, закріплено шнури зі штекерами для мобільних телефонів різних торгових марок [патент України № 19783, Н02J 7/02, 2006]. Зазначений зарядний пристрій, який призначено лише для зарядки акумуляторів мобільних телефонів, є досить складним і дорогим. Цей пристрій використовують у торгових точках, проте, він не може одночасно заряджати декілька мобільних пристроїв або акумуляторів мобільних пристроїв незалежно від їх виробників і моделей. В основу корисної моделі поставлено задачу створити просту і недорогу універсальну зарядну станцію для одночасної швидкої зарядки декількох мобільних пристроїв або акумуляторів мобільних пристроїв незалежно від їх виробників і моделей. Поставлену задачу вирішують тим, що у зарядній станції мобільних пристроїв, що містить корпус із універсальним зарядним пристроєм для акумуляторів, згідно з корисною моделлю, зарядний пристрій виконаний у вигляді передавача випромінювання електромагнітного поля, який складається з модуля електромагнітної індукції, магнітно-індукційного кільця і кабелю, з'єднаного із джерелом живлення, при цьому корпус зарядної станції кріпиться до несучих поверхонь за допомогою металевого кільця, а приймач електромагнітної індукції також містить в собі модуль електромагнітної індукції та магнітно-індуктивне кільце В зарядній станції живлення передавача може здійснюватися за допомогою стандартизованої розетки 210-220 В. В зарядній станції живлення передавача може здійснюватися за допомогою стандартного Universal Serial Bus - "універсальної послідовної шини" із максимально можливою силою току, що не перевищує 900 міліАмпер. В зарядній станції відстань між передавачем та приймачем не перевищує 9 мм. В зарядній станції у передавач та приймач вмонтовано світло-діодний індикатор стану процесу роботи пристрою. В зарядній станції корпус передавача виконано з пластику, а модуль є платою з магнітноіндукційним кільцем з міді. В зарядній станції діаметр корпусу передавача з пластика становить 92.2 мм, а висота 22 мм. 1 UA 92731 U 5 10 15 20 25 30 35 40 45 50 55 В зарядній станції приймач складається з модуля, який є платою з магнітно-індукційним кільцем з міді, яке розміщено в округлому пластиковому корпусі з роз'ємам для приєднання до мобільного пристрою. В зарядній станції як несучі поверхні використовуються пласкі поверхні столів, барних стойок в громадських закладах, в місцях потоку споживачів, а саме: в закладах громадського харчування та відпочинку, закладах освіти, закладах транспортної інфраструктури (вокзали, аеропорти, автовокзали), магазинах, автомобілях, закладах охорони здоров'я. Зарядна станція надає споживачу можливість зарядки усіх типів мобільних пристроїв або акумуляторів мобільних пристроїв незалежно від їх виробників і моделей, без необхідності носити із собою габаритний зарядний пристрій. Завдяки використанню як несучі поверхні пласких поверхонь столів, барних стойок в громадських закладах, в місцях потоку споживачів, а саме: в закладах громадського харчування та відпочинку, закладах освіти, закладах транспортної інфраструктури (вокзали, аеропорти, автовокзали), магазинах, автомобілях, закладах охорони здоров'я, стимулюється попит на товар, збільшується обсяг продажу шляхом залучення потоку потенційних клієнтів у торгові точки, а також може здійснюватися широкомасштабна рекламна акція. Корисна модель пояснюється кресленнями. На фіг. 1 зображено передавач зарядної станції для мобільних пристроїв, загальний вигляд; на фіг. 2 - передавач зарядної станції для мобільних пристроїв, вигляд зверху; на фіг. 3 - передавач зарядної станції для мобільних пристроїв, вигляд збоку; на фіг. 4 - передавач зарядної станції для мобільних пристроїв, загальний вигляд знизу; на фіг. 5 - приймач зарядної станції для мобільних пристроїв; на фіг. 6 - приймач зарядної станції з кабелями живлення, загальний вигляд; на фіг. 7 - приймач зарядної станції з кабелями живлення, вигляд зверху; на фіг. 8 - приймач зарядної станції з кабелями живлення, вигляд знизу. Зарядна станція для мобільних пристроїв містить корпус 1 із універсальним зарядним пристроєм, який виконаний у вигляді передавача випромінювання електромагнітного поля 2, що складається з модуля електромагнітної індукції в середині передавача випромінювання електромагнітного поля 2, магнітно-індукційного кільця в середині передавача випромінювання електромагнітного поля 3 і кабелю 4, з'єднаного із джерелом живлення (не показано). Корпус 1 зарядної станції кріпиться до несучих поверхонь за допомогою металевого кільця (не показано). Приймач електромагнітної індукції 5 містить в собі модуль електромагнітної індукції та магнітноіндуктивне кільце (не показані). Живлення передавача зарядної станції може здійснюватися за допомогою стандартизованої розетки 210-220 В. Живлення передавача зарядної станції може також здійснюватися за допомогою стандартного Universal Serial Bus - "універсальної послідовної шини" із максимально можливою силою току, що не перевищує 900 міліАмпер. В зарядній станції відстань між передавачем 2 та приймачем 5 не перевищує 9 мм. В зарядній станції у передавач 2, по краю верхньої частини та приймач 5, у вигляді двох округлих точок, вмонтовано світло-діодний індикатор 6 стану процесу роботи пристрою. В зарядній станції корпус передавача 2 виконано з пластика, а модуль є платою з магнітноіндукційним кільцем з міді. В зарядній станції діаметр корпусу передавача 2 з пластика становить 92.2 мм, а висота 22 мм. В зарядній станції приймач 5 складається з модуля, який є платою з магнітно-індукційним кільцем з міді, яке розміщено в округлому пластиковому корпусі з роз'ємами 7 для приєднання до мобільного пристрою. В зарядній станції як несучі поверхні використовуються пласкі поверхні столів, барних стойок в громадських закладах, в місцях потоку споживачів, а саме: в закладах громадського харчування та відпочинку, закладах освіти, закладах транспортної інфраструктури (вокзали, аеропорти, автовокзали), магазинах, автомобілях, закладах охорони здоров'я. Зарядна станція для мобільних пристроїв працює наступним чином. В зарядній станції використовують електромагнітну індукцію між двома плоскими котушками. Одна з них є базою і підключається до джерела енергії, а друга знаходиться або всередині пристрою, або підключається у вигляді зовнішнього модуля до пристрою, що заряджається, і є приймачем. Приймач 5 може бути встановлений під пласкою поверхнею, над пласкою поверхнею та інтегрований в пласку поверхню. 2 UA 92731 U 5 10 15 20 Приймач 5 може бути виконаний у вигляді чохла з вбудованим модулем, який є платою з магнітно-індукційним кільцем з міді, що відповідають конкретним моделям пристроїв, наприклад Apple iPhone 4/4S, Apple iPhone 5/5S/5C, Приймач 5 може бути виконаний у вигляді пласкої індукційної картки-приймача для інтеграції в мобільні пристрої, з вбудованим модулем, який є платою з магнітно-індукційним кільцем з міді, що відповідають конкретним моделям пристроїв, наприклад Samsung Galaxy S4, Samsung Galaxy S3, Samsung Note 2, Samsung Note 3. Приймач 5 може бути виконаний у вигляді універсального приймача у вигляді приплюснутого циліндра з двома або більше стандартизованих зарядних роз'ємів із вбудованим модулем, який є платою з магнітно-індукційним кільцем з міді. Клієнт, що бажає зарядити свій мобільний пристрій, має три варіанти дій. По-перше, він може звернутися до персоналу і отримати зовнішній приймач, у разі якщо в нього немає вбудованого приймача або власного зовнішнього приймача і, приєднавши до мобільного пристрою, покласти приймач на передавач, при цьому маючи можливість використовувати мобільний пристрій. Персонал фіксує надання зовнішнього пристрою клієнтові. По-друге, клієнт може використовувати власний приймач у вигляді чохла або зарядної картки, покласти його на передавач та мати можливість продовжувати використовувати мобільний пристрій. По-третє, клієнт може використовувати вбудований, передбачений виробником мобільного пристрою, у мобільний пристрій приймач, покласти його на передавач та мати можливість продовжувати використовувати мобільний пристрій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 55 1. Зарядна станція для мобільних пристроїв, що містить корпус із універсальним зарядним пристроєм для акумуляторів, яка відрізняється тим, що зарядний пристрій виконаний у вигляді передавача випромінювання електромагнітного поля, який складається з модуля електромагнітної індукції, магнітно-індукційного кільця і кабелю, з'єднаного із джерелом живлення, при цьому корпус зарядної станції кріпиться до несучих поверхонь за допомогою металевого кільця, а приймач електромагнітної індукції також містить в собі модуль електромагнітної індукції та магнітно-індуктивне кільце 2. Зарядна станція за п. 1, яка відрізняється тим, що живлення передавача здійснюється за допомогою стандартизованої розетки 210-220 В. 3. Зарядна станція за п. 1, яка відрізняється тим, що живлення передавача здійснюється за допомогою стандартного Universal Serial Bus - "універсальної послідовної шини" із максимально можливою силою току, що не перевищує 900 міліАмпер. 4. Зарядна станція за п. 1, яка відрізняється тим, що відстань між передавачем та приймачем не перевищує 9 мм. 5. Зарядна станція за п. 1 або 2, яка відрізняється тим, що у передавач та приймач вмонтовано світло-діодний індикатор стану процесу роботи пристрою. 6. Зарядна станція за п. 1 або 2, яка відрізняється тим, що корпус передавача виконано з пластика, а модуль є платою з магнітно-індукційним кільцем з міді. 7. Зарядна станція за п. 1, яка відрізняється тим, що діаметр корпусу передавача з пластика становить 92.2 мм, а висота 22 мм. 8. Зарядна станція за п. 1, яка відрізняється тим, що приймач складається з модуля, який є платою з магнітно-індукційним кільцем з міді, який вбудовано в пластиковий корпус. 9. Зарядна станція за п. 1, яка відрізняється тим, що приймач вбудований у мобільний пристрій. 10. Зарядна станція за п. 1, яка відрізняється тим, що приймач виконаний у вигляді округлого корпусу з роз'ємами, чохла для конкретних моделей пристроїв, зарядної картки, що кріпиться під задню кришку мобільних пристроїв. 11. Зарядна станція за п. 1, яка відрізняється тим, що як несучі поверхні використовуються пласкі поверхні столів, барних стойок в громадських закладах, в місцях потоку споживачів, а саме: в закладах громадського харчування та відпочинку, закладах освіти, закладах транспортної інфраструктури (вокзали, аеропорти, автовокзали), магазинах, автомобілях, закладах охорони здоров'я. 3 UA 92731 U 4 UA 92731 U 5 UA 92731 U 6 UA 92731 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
