Цифро-аналоговий перетворювач

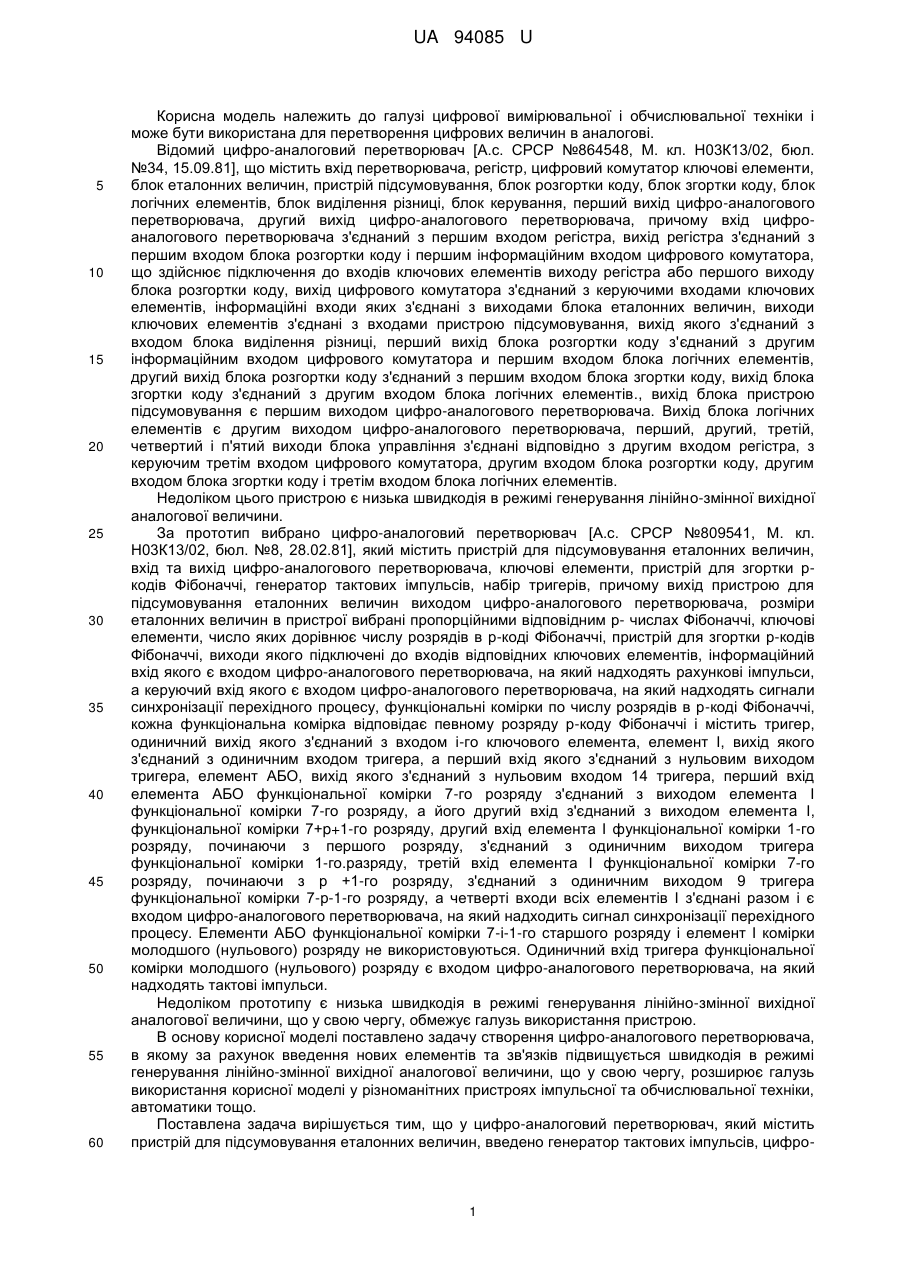

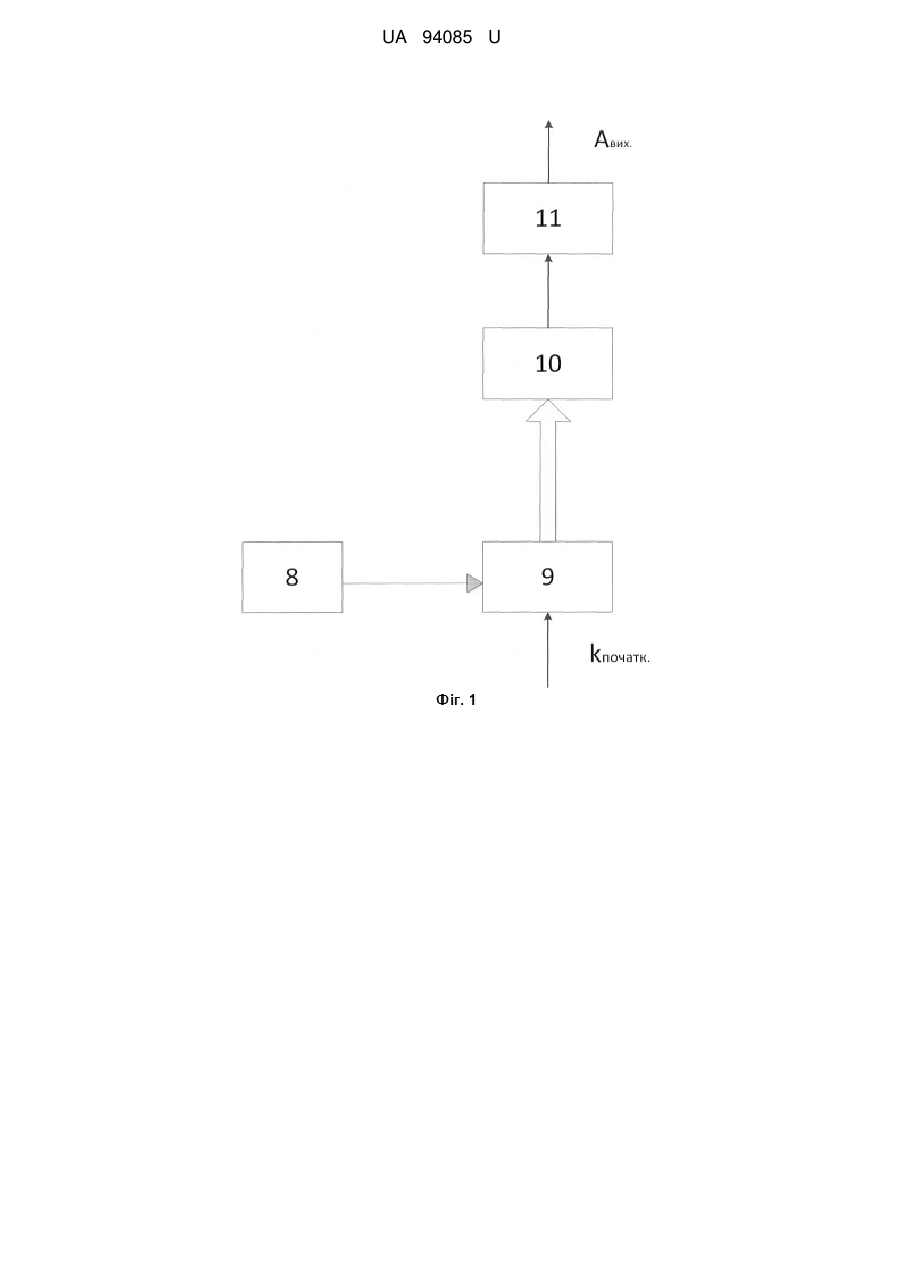

Реферат: Цифро-аналоговий перетворювач містить пристрій для підсумовування еталонних величин. В нього введено генератор тактових імпульсів, цифро-аналоговий перетворювач в коді Фібоначчі, лічильник у згорнуто-розгорнутому коді Фібоначчі, причому вхід цифро-аналогового перетворювача з'єднано з входом початкового встановлення лічильника в згорнуторозгорнутому коді Фібоначчі, виходи лічильника у згорнуто-розгорнутому коді Фібоначчі з'єднано з входами цифро-аналогового перетворювача в р-коді Фібоначчі, вихід генератора тактових імпульсів з'єднано з входом тактових імпульсів лічильника у згорнуто-розгорнутому коді Фібоначчі, вихід цифро-аналогового перетворювача в р-коді Фібоначчі з'єднано з суматором еталонних величин, вихід суматора еталонних величин з'єднано з виходом цифро аналогового перетворювача. UA 94085 U (54) ЦИФРО-АНАЛОГОВИЙ ПЕРЕТВОРЮВАЧ UA 94085 U UA 94085 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі цифрової вимірювальної і обчислювальної техніки і може бути використана для перетворення цифрових величин в аналогові. Відомий цифро-аналоговий перетворювач [А.с. СРСР №864548, М. кл. Н03К13/02, бюл. №34, 15.09.81], що містить вхід перетворювача, регістр, цифровий комутатор ключові елементи, блок еталонних величин, пристрій підсумовування, блок розгортки коду, блок згортки коду, блок логічних елементів, блок виділення різниці, блок керування, перший вихід цифро-аналогового перетворювача, другий вихід цифро-аналогового перетворювача, причому вхід цифроаналогового перетворювача з'єднаний з першим входом регістра, вихід регістра з'єднаний з першим входом блока розгортки коду і першим інформаційним входом цифрового комутатора, що здійснює підключення до входів ключових елементів виходу регістра або першого виходу блока розгортки коду, вихід цифрового комутатора з'єднаний з керуючими входами ключових елементів, інформаційні входи яких з'єднані з виходами блока еталонних величин, виходи ключових елементів з'єднані з входами пристрою підсумовування, вихід якого з'єднаний з входом блока виділення різниці, перший вихід блока розгортки коду з'єднаний з другим інформаційним входом цифрового комутатора и першим входом блока логічних елементів, другий вихід блока розгортки коду з'єднаний з першим входом блока згортки коду, вихід блока згортки коду з'єднаний з другим входом блока логічних елементів., вихід блока пристрою підсумовування є першим виходом цифро-аналогового перетворювача. Вихід блока логічних елементів є другим виходом цифро-аналогового перетворювача, перший, другий, третій, четвертий і п'ятий виходи блока управління з'єднані відповідно з другим входом регістра, з керуючим третім входом цифрового комутатора, другим входом блока розгортки коду, другим входом блока згортки коду і третім входом блока логічних елементів. Недоліком цього пристрою є низька швидкодія в режимі генерування лінійно-змінної вихідної аналогової величини. За прототип вибрано цифро-аналоговий перетворювач [А.с. СРСР №809541, М. кл. Н03К13/02, бюл. №8, 28.02.81], який містить пристрій для підсумовування еталонних величин, вхід та вихід цифро-аналогового перетворювача, ключові елементи, пристрій для згортки ркодів Фібоначчі, генератор тактових імпульсів, набір тригерів, причому вихід пристрою для підсумовування еталонних величин виходом цифро-аналогового перетворювача, розміри еталонних величин в пристрої вибрані пропорційними відповідним р- числах Фібоначчі, ключові елементи, число яких дорівнює числу розрядів в р-коді Фібоначчі, пристрій для згортки р-кодів Фібоначчі, виходи якого підключені до входів відповідних ключових елементів, інформаційний вхід якого є входом цифро-аналогового перетворювача, на який надходять рахункові імпульси, а керуючий вхід якого є входом цифро-аналогового перетворювача, на який надходять сигнали синхронізації перехідного процесу, функціональні комірки по числу розрядів в р-коді Фібоначчі, кожна функціональна комірка відповідає певному розряду р-коду Фібоначчі і містить тригер, одиничний вихід якого з'єднаний з входом і-го ключового елемента, елемент І, вихід якого з'єднаний з одиничним входом тригера, а перший вхід якого з'єднаний з нульовим виходом тригера, елемент АБО, вихід якого з'єднаний з нульовим входом 14 тригера, перший вхід елемента АБО функціональної комірки 7-го розряду з'єднаний з виходом елемента І функціональної комірки 7-го розряду, а його другий вхід з'єднаний з виходом елемента І, функціональної комірки 7+p+1-гo розряду, другий вхід елемента І функціональної комірки 1-го розряду, починаючи з першого розряду, з'єднаний з одиничним виходом тригера функціональної комірки 1-го.разряду, третій вхід елемента І функціональної комірки 7-го розряду, починаючи з р +1-го розряду, з'єднаний з одиничним виходом 9 тригера функціональної комірки 7-р-1-го розряду, а четверті входи всіх елементів І з'єднані разом і є входом цифро-аналогового перетворювача, на який надходить сигнал синхронізації перехідного процесу. Елементи АБО функціональної комірки 7-і-1-го старшого розряду і елемент І комірки молодшого (нульового) розряду не використовуються. Одиничний вхід тригера функціональної комірки молодшого (нульового) розряду є входом цифро-аналогового перетворювача, на який надходять тактові імпульси. Недоліком прототипу є низька швидкодія в режимі генерування лінійно-змінної вихідної аналогової величини, що у свою чергу, обмежує галузь використання пристрою. В основу корисної моделі поставлено задачу створення цифро-аналогового перетворювача, в якому за рахунок введення нових елементів та зв'язків підвищується швидкодія в режимі генерування лінійно-змінної вихідної аналогової величини, що у свою чергу, розширює галузь використання корисної моделі у різноманітних пристроях імпульсної та обчислювальної техніки, автоматики тощо. Поставлена задача вирішується тим, що у цифро-аналоговий перетворювач, який містить пристрій для підсумовування еталонних величин, введено генератор тактових імпульсів, цифро 1 UA 94085 U 5 10 15 20 25 30 35 40 45 50 55 60 аналоговий перетворювач в коді Фібоначчі, лічильник у згорнуто-розгорнутому коді Фібоначчі, причому вхід цифро-аналогового перетворювача з'єднано з входом початкового встановлення лічильника в згорнуто-розгорнутому коді Фібоначчі, виходи лічильника у згорнуто-розгорнутому коді Фібоначчі з'єднано з входами цифро-аналогового перетворювача в р-коді Фібоначчі, вихід генератора тактових імпульсів з'єднано з входом тактових імпульсів лічильника у згорнуторозгорнутому коді Фібоначчі, вихід цифро-аналогового перетворювача в р-коді Фібоначчі з'єднано з суматором еталонних величин, вихід суматора еталонних величин з'єднано з виходом цифро аналогового перетворювача, крім того, лічильник у згорнуто-розгорнутому коді Фібоначчі містить вхід встановлення у початковий стан, вхід тактових імпульсів, вхід одиничного потенціалу, N інформаційних виходів, та у кожному і-му розряді містить лічильний тригер, вхід С синхронізації якого з'єднаний зі входом тактових імпульсів лічильника, вхід R встановлення у початковий стан з'єднаний зі входом встановлення у початковий стан лічильника, а вихід з'єднаний з і-м інформаційним виходом лічильника, крім того, перший і другий розряди лічильника містять по одному логічному елементу 2І-НІ, а кожний розряд лічильника, починаючи з третього, містить перший і другий логічні елементи 3І-НІ, причому, перший вхід логічного елемента 2І-НІ першого розряду з'єднаний з прямим виходом лічильного тригера першого розряду, другий його вхід з'єднаний з прямим виходом лічильного тригера другого розряду, а вихід з'єднаний з Т-входом лічильного тригера першого розряду; перший вхід логічного елемента 2І-НІ другого розряду з'єднаний з інверсним виходом лічильного тригера першого розряду, другий його вхід з'єднаний з виходом першого логічного елемента 3І-НІ четвертого розряду, а вихід з'єднаний з Т-входом лічильного тригера другого розряду; у кожному і-му розряді лічильника, починаючи з третього, перший вхід першого логічного елементу 3І-НІ з'єднаний з інверсним виходом лічильного тригера і-го розряду, другий його вхід з'єднаний з прямим виходом лічильного тригера (і-1)-го розряду, третій вхід з'єднаний з прямим виходом лічильного тригера (і-2)-го розряду, а вихід з'єднаний з першим входом другого логічного елемента 3І-НІ і-го розряду; другий вхід другого логічного елемента 3І-НІ і-го розряду, крім N-гo, з'єднаний з виходом першого логічного елемента 3І-НІ (і+1)-го розряду, третій вхід другого логічного елемента 3І-НІ і-го розряду, крім N-гo та (N-1)-го, з'єднаний з виходом першого логічного елемента 3І-НІ (і+2)-го розряду, а вихід другого логічного елемента 3І-НІ і-го розряду з'єднаний з Т-входом лічильного тригера і-го розряду; другий і третій входи другого логічного елемента 3І-НІ N-го розряду та третій вхід другого логічного елемента 3І-НІ (N-1)-го розряду з'єднані з входом одиничного потенціалу лічильника. На Фіг. 1 наведено структурну схему цифро-аналогового перетворювача. На Фіг. 2 наведено структурну схему семи розрядного лічильника у згорнуто-розгорнутому кодів Фібоначчі. На Фіг. 3 наведено часову діаграму роботи лічильника у згорнуто-розгорнутому коді Фібоначчі. Цифро-аналоговий перетворювач містить пристрій для підсумовування еталонних величин 11, генератор тактових імпульсів 8, цифро-аналоговий перетворювач в коді Фібоначчі 10, лічильник у згорнуто-розгорнутому кодів Фібоначчі 9, вихід суматора еталонних величин Авих. є виходом цифро-аналогового перетворювача, вхід цифро-аналогового перетворювача kпоч., причому вхід цифро-аналогового перетворювача kпоч. з'єднано з входом ПВ лічильника в згорнуто-розгорнутому коді Фібоначчі, виходи лічильника у згорнуто-розгорнутому коді Фібоначчі з'єднано з входами цифро-аналогового перетворювача в р-коді Фібоначчі, вихід генератора тактових імпульсів з'єднано з входом тактових імпульсів ТІ лічильника у згорнуторозгорнутому коді Фібоначчі, вихід цифро-аналогового перетворювача в р-коді Фібоначчі з'єднано з суматором еталонних величин, вихід суматора еталонних величин з'єднано з виходом цифро аналогового перетворювача Авих. Семи розрядний лічильник у згорнуторозгорнутому кодів Фібоначчі містить вхід ПВ встановлення у початковий стан, вхід ТІ тактових імпульсів, вхід "1" одиничного потенціалу, інформаційні виходи Q1Q7, а також містить лічильні тригери 1.17.1 розрядів з першого по сьомий відповідно, логічні елементи 1.2 і 2.2 2І-НІ першого і другого розрядів відповідно, перші логічні елементи 3.27.2 3І-НІ та другі логічні елементи 3.37.3 3І-НІ розрядів з 3-го по 7-й відповідно. Входи С синхронізації лічильних тригерів 1.17.1 всіх розрядів з'єднані зі входом ТІ тактових імпульсів, входи R встановлення у початковий стан цих тригерів з'єднані зі входом ПВ встановлення у початковий стан, а їхні прямі виходи з'єднані з відповідними інформаційними виходами Q1Q7. Крім того, перший вхід логічного елемента 1.2 2І-НІ першого розряду з'єднаний з прямим виходом лічильного тригера 1.1 цього розряду, другий його вхід з'єднаний з прямим виходом лічильного тригера 2.1 другого розряду, а вихід цього елемента з'єднаний з Т-входом лічильного тригера 1.1 першого розряду; перший вхід логічного елемента 2.2 2І-НІ другого розряду з'єднаний з інверсним виходом лічильного тригера 1.1 першого розряду, другий його вхід з'єднаний з виходом першого логічного елемента 4.2 3І-НІ четвертого розряду, а вихід з'єднаний з Т-входом лічильного 2 UA 94085 U 5 10 15 20 25 30 тригера 2.1 другого розряду; у кожному і-му розряді лічильника, починаючи з третього, перший вхід першого логічного елемента і.2 3І-НІ і-го розряду з'єднаний з інверсним виходом тригера і.1 цього розряду, другий його вхід з'єднаний з прямим виходом лічильного тригера (i-l).l (і-і)-го розряду, третій вхід з'єднаний з прямим виходом лічильного тригера (і-2).1 (і-2)-го розряду, а вихід цього елемента з'єднаний з першим входом другого логічного елемента і.3 3І-НІ і-го розряду; другий вхід кожного другого логічного елемента і.3 3І-НІ і-го розряду, крім другого логічного елемента 7.3 3І-НІ сьомого розряду, з'єднаний з виходом першого логічного елемента (і+1).2 3І-НІ (і+1)-го розряду, третій вхід кожного другого логічного елемента і.3 3І-НІ і-го розряду, крім другого логічного елемента 7.3 3І-НІ сьомого розряду та другого логічного елемента 6.3 3І-НІ шостого розряду, з'єднаний з виходом першого логічного елемента (і+2).2 3ІНІ (і+2)-го розряду, а вихід другого логічного елемента і.3 3І-НІ і-го розряду з'єднаний з Т-входом лічильного тригера і.1 і-го розряду; другий і третій входи другого логічного елемента 7.3 3І-НІ сьомого розряду та третій вхід другого логічного елемента 6.3 3І-НІ шостого розряду з'єднані з входом одиничного потенціалу лічильника. Цифро-аналоговий перетворювач працює наступним чином. Робота починається з подання на вхід цифро-аналогового перетворювача нульового потенціалу, який далі поступає на вхід початкового встановлення ПВ лічильника в згорнуто-розгорнутому коді Фібоначчі. Після встановлення одиничного потенціалу на вході ПВ початкового встановлення починається лічба. При надходженні першого імпульсу на вхід ТІ тактових імпульсів, він надходить далі на С-входи лічильних тригерів всіх розрядів, в результаті чого на виході лічильника встановлюється код 0000001, який надходить на вхід цифро-аналогового перетворювача в коді Фібоначчі, з виходу якого надходить на вхід суматора еталонних величин. Оскільки вихід пристрою для підсумовування еталонних величин з'єднано з виходом цифро-аналогового перетворювача, то завдяки цьому на виході цифро-аналогового перетворювача формується аналогового величина, що відповідає р-коду Фібоначчі 0000001. При надходженні другого імпульсу з генератора тактових імпульсів ГІ на вхід ТІ тактових імпульсів лічильника в згорнуторозгорнутому коді Фібоначчі, він надходить далі на С-входи лічильних тригерів всіх розрядів і на виході лічильника формується код 0000010, який надходить на вхід цифро-аналогового перетворювача в коді Фібоначчі, з виходу якого надходить на вхід суматора еталонних величин, який формує аналоговому величину на виході цифро-аналогового перетворювача. При надходженні наступного імпульсу з генератора тактових імпульсів ГІ на виході лічильника в згорнуто-розгорнутому коді Фібоначчі лічильник переходить в наступний стан, як описано в Таблиці 1. Таблиця 1 Коди послідовних станів лічильника у згорнуто-розгорнутому коді Фібоначчі Q7 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 Q6 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 0 0 0 Розряди лічильника G5 Q4 Q3 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 1 0 1 0 0 1 0 0 1 0 0 1 1 1 0 0 1 0 0 1 0 1 1 0 1 1 1 0 0 0 0 0 0 0 0 0 1 0 0 1 0 1 0 0 1 0 0 1 0 0 1 1 1 0 0 0 0 0 0 0 1 0 0 1 Q2 0 0 1 1 0 1 0 1 1 0 1 1 0 1 0 1 1 0 1 0 1 1 0 1 1 0 1 Q1 0 1 0 1 1 0 1 0 1 1 0 1 1 0 1 0 1 1 0 1 0 1 1 0 1 1 0 № стану Q7 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 35 3 Q6 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 Розряди лічильника Q5 Q4 Q3 0 1 0 0 1 0 0 1 0 0 1 1 1 0 0 1 0 0 1 0 1 1 0 1 1 1 0 0 0 0 0 0 0 0 0 1 0 0 1 0 1 0 0 1 0 0 1 0 0 1 1 1 0 0 1 0 0 1 0 1 1 0 1 1 1 0 1 1 0 1 1 0 1 1 1 1 1 1 1 1 1 Q2 0 1 1 0 1 1 0 1 0 1 1 0 1 0 1 1 0 1 1 0 1 0 1 1 0 1 1 Q1 1 0 1 1 0 1 1 0 1 0 1 1 0 1 0 1 1 0 1 1 0 1 0 1 1 0 1 № стану 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 UA 94085 U 5 10 15 20 25 30 35 Принцип роботи лічильника у згорнуто-розгорнутому коді Фібоначчі полягає в наступному: після подання на вхід початкового встановлення ПВ нульового потенціалу, який далі поступає на R-входи лічильних тригерів всіх розрядів, лічильні тригери всіх розрядів встановлюються у нульовий стан. Нульові потенціали з прямих виходів лічильних тригерів 1.17.1 всіх розрядів надходять на входи перших логічних елементів та 3.27.2 3І-НІ з третього по сьомий розрядів та входи логічного елемента 1.2 2І-НІ першого розряду, на виходах яких встановлюються одиничні потенціали. Одиничні потенціали з виходів перших логічних елементів 3.27-2 3І-НІ з третього по сьомий розрядів надходять на входи других логічних елементів 3.37.3 3І-НІ з третього по сьомий розрядів, на виходах яких встановлюються нульові потенціали, що надходять на Твходи тригерів 3.17.1 з третього по сьомий розрядів. Одиничні потенціали з інверсного виходу лічильного тригера 1.1 першого розряду та з виходу першого логічного елемента 4.2 3І-НІ четвертого розряду надходять на входи логічного елемента 2.2 2І-НІ другого розряду, на виході якого встановлюється нульовий потенціал, що поступає на Т-вхід лічильного тригера 2.1 другого розряду. Нульовий потенціал з прямого виходу лічильного тригера 1.1 першого розряду надходить на логічний елемент 1.2 першого розряду, на виході якого встановлюється одиничний потенціал, що надходить на Т-вхід лічильного тригера 1.1 першого розряду. Після встановлення одиничного потенціалу на вході ПВ початкового встановлення починається лічба. При надходженні першого імпульсу на вхід ТІ тактових імпульсів, він надходить далі на С-входи лічильних тригерів всіх розрядів. Лічильний тригер 1.1 першого розряду змінює свій стан на одиничний, а лічильні тригери інших розрядів залишаються у нульовому стані. На інформаційних виходах Q7Q1 встановлюється код 0000001. Одиничний потенціал з прямого виходу лічильного тригера 1.1 першого розряду надходить на перший вхід логічного елемента 1.2 2І-НІ першого розряду та другий вхід першого логічного елемента 3.2 3І-НЕ третього розряду. На другий вхід логічного елемента 1.2 2І-НІ першого розряду надходить нульовий потенціал з прямого виходу лічильного тригера 2.1 другого розряду. На виході логічного елемента 1.2 2I-HІ першого розряду встановлюється одиничний потенціал, який надходить на Т-вхід лічильного тригера 1.1 першого розряду. На третій вхід першого логічного елемента 3І-НІ третього розряду надходить нульовий потенціал з прямого виходу лічильного тригера 2.1 другого розряду. На виході першого логічного елемента 3І-НІ третього розряду залишається одиничний потенціал. Нульовий потенціал з інверсного виходу лічильного тригера 1.1 першого розряду надходить на перший вхід логічного елемента 2.2 2І-НІ другого розряду. На виході цього елемента встановлюється одиничний потенціал, який надходить на Т-вхід лічильного тригера 2.1 другого розряду. При надходженні другого імпульсу на вхід ТІ тактових імпульсів, він надходить далі на С-входи лічильних тригерів всіх розрядів. Лічильний тригер 1.1 першого розряду змінює свій стан на нульовий. Лічильний тригер 2.1 другого розряду змінює свій стан на одиничний. На інформаційних виходах Q7Q1 встановлюється код 0000010. Подальша робота лічильника пояснюється за допомогою часової діаграми зображеної на фіг. 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 Цифро-аналоговий перетворювач, який містить пристрій для підсумовування еталонних величин, який відрізняється тим, що в нього введено генератор тактових імпульсів, цифроаналоговий перетворювач в коді Фібоначчі, лічильник у згорнуто-розгорнутому коді Фібоначчі, причому вхід цифро-аналогового перетворювача з'єднано з входом початкового встановлення лічильника в згорнуто-розгорнутому коді Фібоначчі, виходи лічильника у згорнуто-розгорнутому коді Фібоначчі з'єднано з входами цифро-аналогового перетворювача в р-коді Фібоначчі, вихід генератора тактових імпульсів з'єднано з входом тактових імпульсів лічильника у згорнуторозгорнутому коді Фібоначчі, вихід цифро-аналогового перетворювача в р-коді Фібоначчі з'єднано з суматором еталонних величин, вихід суматора еталонних величин з'єднано з виходом цифро-аналогового перетворювача, крім того, лічильник у згорнуто-розгорнутому коді Фібоначчі містить вхід встановлення у початковий стан, вхід тактових імпульсів, вхід одиничного потенціалу, N інформаційних виходів, та у кожному і-му розряді містить лічильний тригер, вхід С синхронізації якого з'єднаний зі входом тактових імпульсів лічильника, вхід R встановлення у початковий стан з'єднаний зі входом встановлення у початковий стан лічильника, а вихід з'єднаний з і-м інформаційним виходом лічильника, крім того, перший і другий розряди лічильника містять по одному логічному елементу 2І-НЕ, а кожний розряд лічильника, починаючи з третього, містить перший і другий логічні елементи 3І-НЕ, причому, перший вхід логічного елемента 2І-НЕ першого розряду з'єднаний з прямим виходом лічильного тригера першого розряду, другий його вхід з'єднаний з прямим виходом лічильного тригера другого розряду, а вихід з'єднаний з Т-входом лічильного тригера першого розряду; перший вхід 4 UA 94085 U 5 10 логічного елемента 2І-НЕ другого розряду з'єднаний з інверсним виходом лічильного тригера першого розряду, другий його вхід з'єднаний з виходом першого логічного елемента 3І-НЕ четвертого розряду, а вихід з'єднаний з Т-входом лічильного тригера другого розряду; у кожному і-му розряді лічильника, починаючи з третього, перший вхід першого логічного елемента 3І-НЕ з'єднаний з інверсним виходом лічильного тригера і-го розряду, другий його вхід з'єднаний з прямим виходом лічильного тригера (і-і)-го розряду, третій вхід з'єднаний з прямим виходом лічильного тригера (і-2)-го розряду, а вихід з'єднаний з першим входом другого логічного елемента 3І-НЕ і-го розряду; другий вхід другого логічного елемента 3І-НЕ і-го розряду, крім N-гo, з'єднаний з виходом першого логічного елемента 3І-НЕ (і+1)-го розряду, третій вхід другого логічного елемента 3І-НЕ і-го розряду, крім N-гo та (N-l)-гo, з'єднаний з виходом першого логічного елемента 3І-НЕ (і+2)-го розряду, а вихід другого логічного елемента 3І-НЕ і-го розряду з'єднаний з Т-входом лічильного тригера і-го розряду; другий і третій входи другого логічного елемента 3І-НЕ N-гo розряду та третій вхід другого логічного елемента 3І-НЕ (N-1)-го розряду з'єднані з входом одиничного потенціалу лічильника. 5 UA 94085 U 6 UA 94085 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
