Повітророзподільник

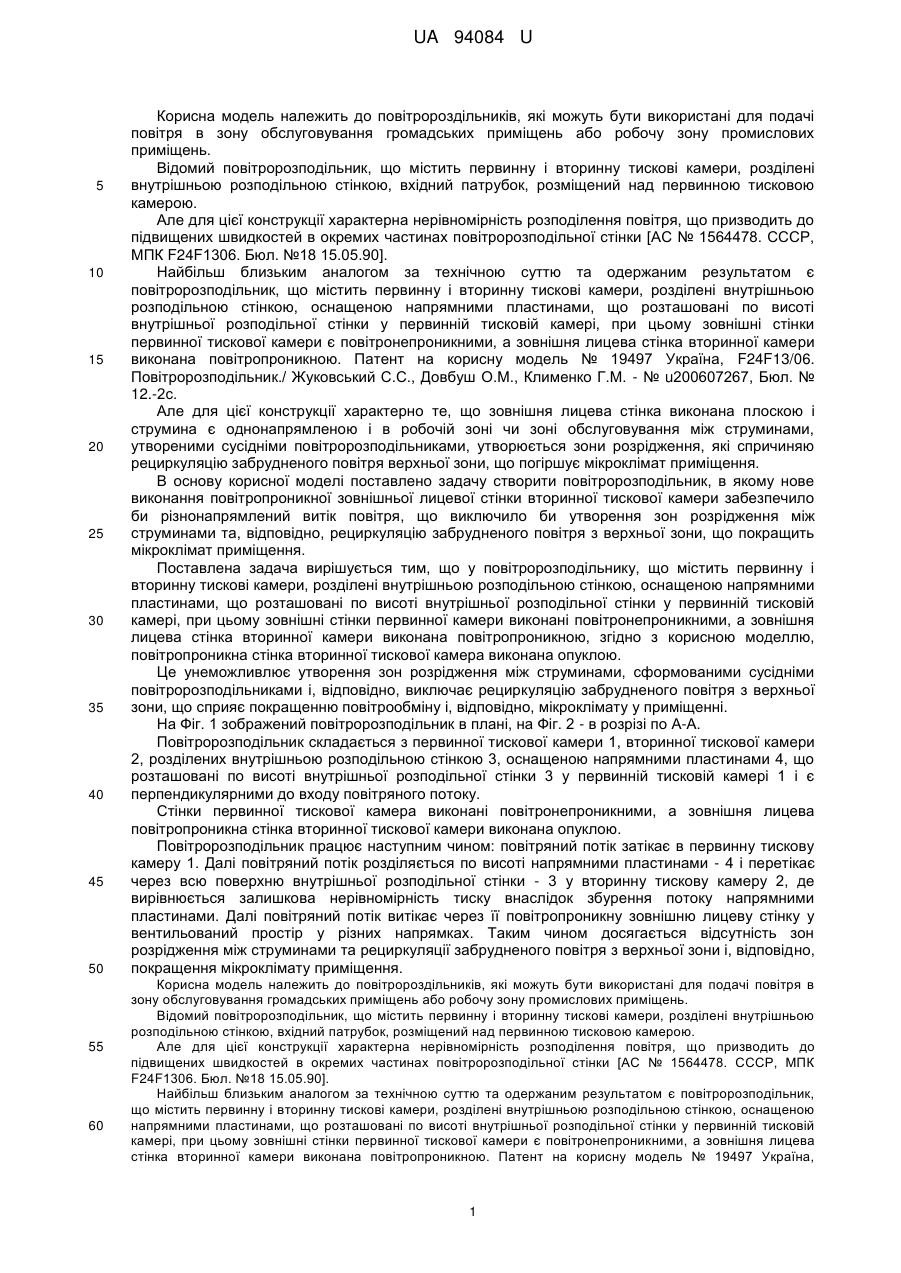

Реферат: Повітророзподільник містить первинну і вторинну тискові камери, розділені внутрішньою розподільною стінкою, оснащеною напрямними пластинами, що розташовані по висоті внутрішньої розподільної стінки у первинній тисковій камері і є перпендикулярними до входу повітряного потоку, при цьому зовнішні стінки первинної тискової камери є повітронепроникними, а зовнішня лицева стінка вторинної камери виконана повітропроникною. Зовнішня лицева стінка вторинної тискової камери виконана опуклою. UA 94084 U (54) ПОВІТРОРОЗПОДІЛЬНИК UA 94084 U UA 94084 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до повітророздільників, які можуть бути використані для подачі повітря в зону обслуговування громадських приміщень або робочу зону промислових приміщень. Відомий повітророзподільник, що містить первинну і вторинну тискові камери, розділені внутрішньою розподільною стінкою, вхідний патрубок, розміщений над первинною тисковою камерою. Але для цієї конструкції характерна нерівномірність розподілення повітря, що призводить до підвищених швидкостей в окремих частинах повітророзподільної стінки [АС № 1564478. СССР, МПК F24F1306. Бюл. №18 15.05.90]. Найбільш близьким аналогом за технічною суттю та одержаним результатом є повітророзподільник, що містить первинну і вторинну тискові камери, розділені внутрішньою розподільною стінкою, оснащеною напрямними пластинами, що розташовані по висоті внутрішньої розподільної стінки у первинній тисковій камері, при цьому зовнішні стінки первинної тискової камери є повітронепроникними, а зовнішня лицева стінка вторинної камери виконана повітропроникною. Патент на корисну модель № 19497 Україна, F24F13/06. Повітророзподільник./ Жуковський С.С., Довбуш О.М., Клименко Г.М. - № u200607267, Бюл. № 12.-2с. Але для цієї конструкції характерно те, що зовнішня лицева стінка виконана плоскою і струмина є однонапрямленою і в робочій зоні чи зоні обслуговування між струминами, утвореними сусідніми повітророзподільниками, утворюється зони розрідження, які спричиняю рециркуляцію забрудненого повітря верхньої зони, що погіршує мікроклімат приміщення. В основу корисної моделі поставлено задачу створити повітророзподільник, в якому нове виконання повітропроникної зовнішньої лицевої стінки вторинної тискової камери забезпечило би різнонапрямлений витік повітря, що виключило би утворення зон розрідження між струминами та, відповідно, рециркуляцію забрудненого повітря з верхньої зони, що покращить мікроклімат приміщення. Поставлена задача вирішується тим, що у повітророзподільнику, що містить первинну і вторинну тискові камери, розділені внутрішньою розподільною стінкою, оснащеною напрямними пластинами, що розташовані по висоті внутрішньої розподільної стінки у первинній тисковій камері, при цьому зовнішні стінки первинної камери виконані повітронепроникними, а зовнішня лицева стінка вторинної камери виконана повітропроникною, згідно з корисною моделлю, повітропроникна стінка вторинної тискової камера виконана опуклою. Це унеможливлює утворення зон розрідження між струминами, сформованими сусідніми повітророзподільниками і, відповідно, виключає рециркуляцію забрудненого повітря з верхньої зони, що сприяє покращенню повітрообміну і, відповідно, мікроклімату у приміщенні. На Фіг. 1 зображений повітророзподільник в плані, на Фіг. 2 - в розрізі по А-А. Повітророзподільник складається з первинної тискової камери 1, вторинної тискової камери 2, розділених внутрішньою розподільною стінкою 3, оснащеною напрямними пластинами 4, що розташовані по висоті внутрішньої розподільної стінки 3 у первинній тисковій камері 1 і є перпендикулярними до входу повітряного потоку. Стінки первинної тискової камера виконані повітронепроникними, а зовнішня лицева повітропроникна стінка вторинної тискової камери виконана опуклою. Повітророзподільник працює наступним чином: повітряний потік затікає в первинну тискову камеру 1. Далі повітряний потік розділяється по висоті напрямними пластинами - 4 і перетікає через всю поверхню внутрішньої розподільної стінки - 3 у вторинну тискову камеру 2, де вирівнюється залишкова нерівномірність тиску внаслідок збурення потоку напрямними пластинами. Далі повітряний потік витікає через її повітропроникну зовнішню лицеву стінку у вентильований простір у різних напрямках. Таким чином досягається відсутність зон розрідження між струминами та рециркуляції забрудненого повітря з верхньої зони і, відповідно, покращення мікроклімату приміщення. Корисна модель належить до повітророздільників, які можуть бути використані для подачі повітря в зону обслуговування громадських приміщень або робочу зону промислових приміщень. Відомий повітророзподільник, що містить первинну і вторинну тискові камери, розділені внутрішньою розподільною стінкою, вхідний патрубок, розміщений над первинною тисковою камерою. Але для цієї конструкції характерна нерівномірність розподілення повітря, що призводить до підвищених швидкостей в окремих частинах повітророзподільної стінки [АС № 1564478. СССР, МПК F24F1306. Бюл. №18 15.05.90]. Найбільш близьким аналогом за технічною суттю та одержаним результатом є повітророзподільник, що містить первинну і вторинну тискові камери, розділені внутрішньою розподільною стінкою, оснащеною напрямними пластинами, що розташовані по висоті внутрішньої розподільної стінки у первинній тисковій камері, при цьому зовнішні стінки первинної тискової камери є повітронепроникними, а зовнішня лицева стінка вторинної камери виконана повітропроникною. Патент на корисну модель № 19497 Україна, 1 UA 94084 U 5 10 15 20 25 30 35 40 F24F13/06. Повітророзподільник./ Жуковський С.С., Довбуш О.М., Клименко Г.М. - № u200607267, Бюл. № 12.-2с. Але для цієї конструкції характерно те, що зовнішня лицева стінка виконана плоскою і струмина є однонапрямленою і в робочій зоні чи зоні обслуговування між струминами, утвореними сусідніми повітророзподільниками, утворюється зони розрідження, які спричиняю рециркуляцію забрудненого повітря верхньої зони, що погіршує мікроклімат приміщення. В основу корисної моделі поставлено задачу створити повітророзподільник, в якому нове виконання повітропроникної зовнішньої лицевої стінки вторинної тискової камери забезпечило би різнонапрямлений витік повітря, що виключило би утворення зон розрідження між струминами та, відповідно, рециркуляцію забрудненого повітря з верхньої зони, що покращить мікроклімат приміщення. Поставлена задача вирішується тим, що у повітророзподільнику, що містить первинну і вторинну тискові камери, розділені внутрішньою розподільною стінкою, оснащеною напрямними пластинами, що розташовані по висоті внутрішньої розподільної стінки у первинній тисковій камері, при цьому зовнішні стінки первинної камери виконані повітронепроникними, а зовнішня лицева стінка вторинної камери виконана повітропроникною, згідно з корисною моделлю, повітропроникна стінка вторинної тискової камера виконана опуклою. Це унеможливлює утворення зон розрідження між струминами, сформованими сусідніми повітророзподільниками і, відповідно, виключає рециркуляцію забрудненого повітря з верхньої зони, що сприяє покращенню повітрообміну і, відповідно, мікроклімату у приміщенні. На Фіг. 1 зображений повітророзподільник в плані, на Фіг. 2 - в розрізі по А-А. Повітророзподільник складається з первинної тискової камери 1, вторинної тискової камери 2, розділених внутрішньою розподільною стінкою 3, оснащеною напрямними пластинами 4, що розташовані по висоті внутрішньої розподільної стінки 3 у первинній тисковій камері 1 і є перпендикулярними до входу повітряного потоку. Стінки первинної тискової камера виконані повітронепроникними, а зовнішня лицева повітропроникна стінка вторинної тискової камери виконана опуклою. Повітророзподільник працює наступним чином: повітряний потік затікає в первинну тискову камеру 1. Далі повітряний потік розділяється по висоті напрямними пластинами - 4 і перетікає через всю поверхню внутрішньої розподільної стінки - 3 у вторинну тискову камеру 2, де вирівнюється залишкова нерівномірність тиску внаслідок збурення потоку напрямними пластинами. Далі повітряний потік витікає через її повітропроникну зовнішню лицеву стінку у вентильований простір у різних напрямках. Таким чином досягається відсутність зон розрідження між струминами та рециркуляції забрудненого повітря з верхньої зони і, відповідно, покращення мікроклімату приміщення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Повітророзподільник, що містить первинну і вторинну тискові камери, розділені внутрішньою розподільною стінкою, оснащеною напрямними пластинами, що розташовані по висоті внутрішньої розподільної стінки у первинній тисковій камері і є перпендикулярними до входу повітряного потоку, при цьому зовнішні стінки первинної тискової камери є повітронепроникними, а зовнішня лицева стінка вторинної камери виконана повітропроникною, який відрізняється тим, що зовнішня лицева стінка вторинної тискової камери виконана опуклою. 2 UA 94084 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
