Іконниця-покутник

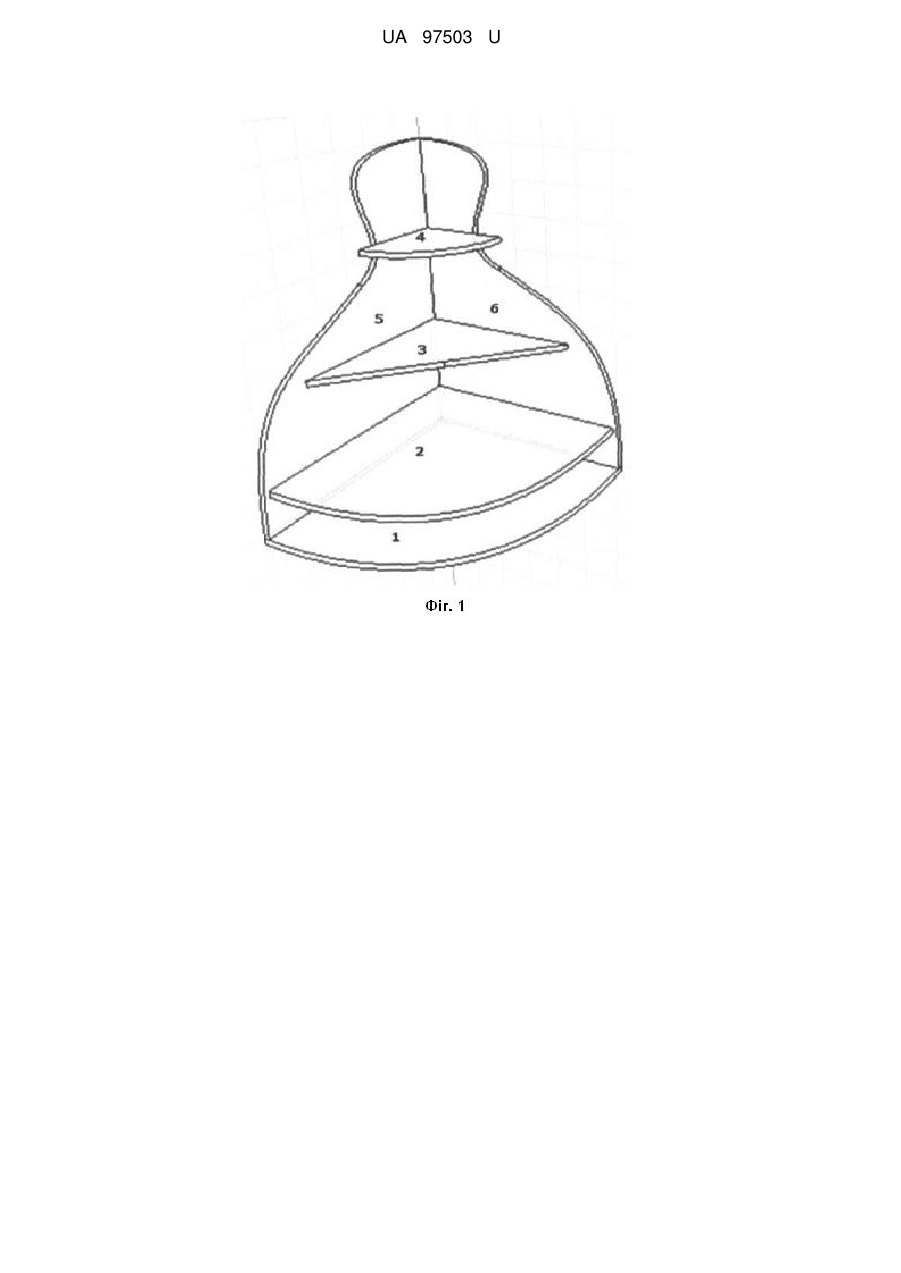

Реферат: UA 97503 U UA 97503 U 5 10 Корисна модель "Іконниця-покутник " належить до побутово-релігійного обладнання, і призначена для використання як в житловому секторі, так і в установах, офісах, кабінетах та інших приміщеннях як стелаж для зручного розташування ікон, свічок, предметів побутовообрядового призначення та релігійної і церковної літератури. Для даної корисної моделі аналогів на сьогоднішній час не існує. В основу корисної моделі поставлено задачу створення іконниці-покутника, простої та надійної конструкції, функціональні особливості якої забезпечують зручну експлуатацію. Поставлена задача вирішується таким чином: іконниця-покутник, що містить три основні полички та одну допоміжну, які розташовані у чотири яруси. Згідно з винаходом, полички зміцнені оздоблюючими точеними виробами, виготовленими з дерева та кріпленнями на бічних стінках іконниці, що кріпиться в кутку стіни не менше 1 м. від підлоги. Таблиця 1 № з/п 1 2 3 4 5 6 15 20 25 Назва елемента Поличка Поличка Поличка допоміжна Поличка Бічна стінка ліва Бічна стінка права Номер елемента 1 2 3 4 5 6 Як показано на фіг.1 іконниця-покутник містить три основні полички та одну допоміжну, що розташовані у чотири яруси. Поличка (1) призначена для літератури, вервичок, ладанок, натільних хрестиків тощо. Поличка (2) призначена для розташування ікон та свічок (можна поставити підсвічник, свічку-громницю). Поличка (3) (допоміжна) служить для підтримки ікон в стоячому стані. На ній також може розміщуватись посуд зі свяченою водою, кропило, різдвяний посуд. Поличка (4) розміщуватиме різдвяний сніп пшениці (дід), а також до неї кріпитимуться рушники. Бічна стінка ліва (5) призначена для кріплення поличок. Бічна стінка права (6) призначена для кріплення поличок. Полички зміцнені оздоблюючими точеними виробами, виготовленими з дерева та кріпленнями на бічних стінках іконниці, що розміщується в кутку стіни не менше 1 м. від підлоги. Іконниця-покутник (з доповненнями згідно з п. 6.7 Правил) Таблиця 2 № з/п № фігури 1 Фіг.1 2 3 4 5 6 7 8 9 Фіг.2 Фіг.3 Фіг.4 Фіг. 5 Фіг.6 Фіг.7 Фіг.8 Фіг.9 Назва Перспективне зображення Наочне зображення Ліва бічна стінка Права бічна стінка Поличка (1) Поличка (2) Поличка (З)допоміжна Поличка (4) Вигляд збоку Зміст Вказані номери елементів Готовий виріб Параметри елемента Параметри елемента Параметри елемента Параметри елемента Параметри елемента Параметри елемента Параметри розміщення елементів Таблиця 3 Матеріал Ламінована ДВП 30 3'єднання елементів Шурупове, конформати Не вказані елементи декору, які можуть бути довільної форми. 1 UA 97503 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Іконниця-покутник, що містить полички, розміщені у чотири яруси для підтримки ікон у стоячому стані, також для зберігання предметів та літератури побутово-обрядового і релігійного змісту, що містить дві вертикальні бічні стінки, які з'єднані між собою під кутом у 90° способом накладання двох сторін, скріплених шурупами, зовнішні краї яких виконані у формі радіальних вирізів з відповідними спряженнями, до бічних стінок прикріплені горизонтально розміщені полиці з радіальними заокругленнями (крім допоміжної), яка відрізняється тим, що додатково містить декоративні елементи, виготовлені з дерева, для зміцнення конструкції та підтримки ікон. 2 UA 97503 U 3 UA 97503 U 4 UA 97503 U 5 UA 97503 U 6 UA 97503 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
