Пристрій групових перехідних контактів “лампа світлодіодна-патрон різьбовий” з ре-провідником

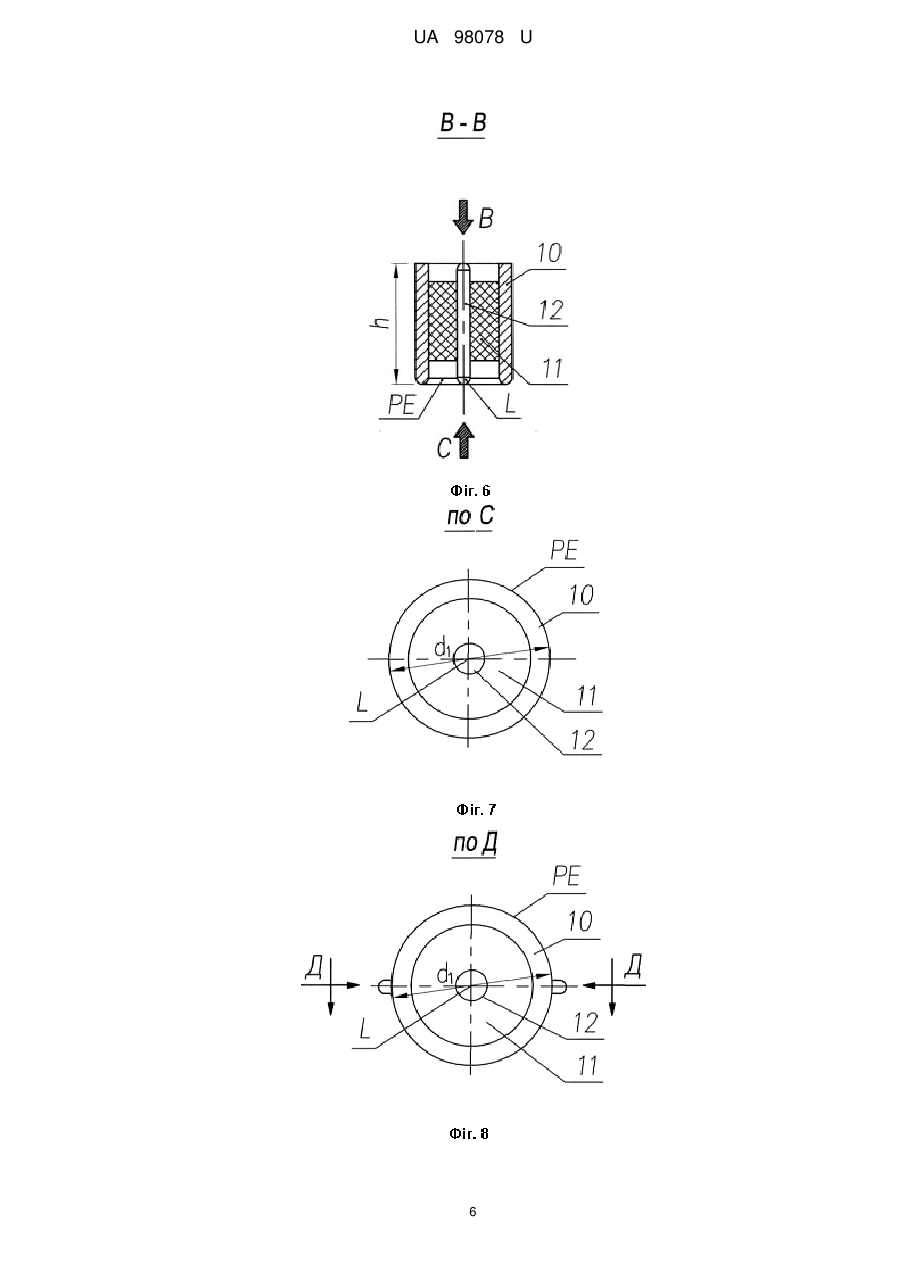

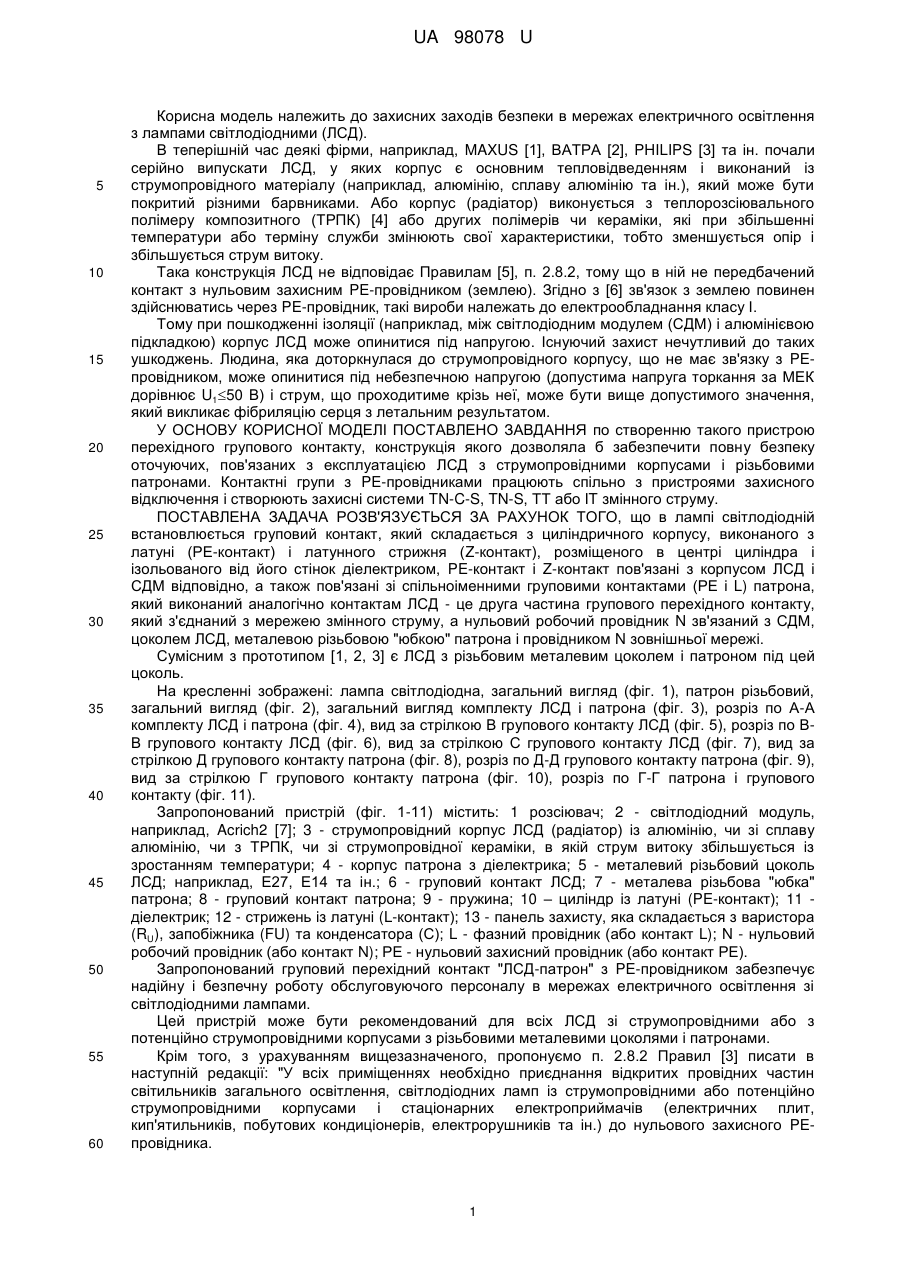

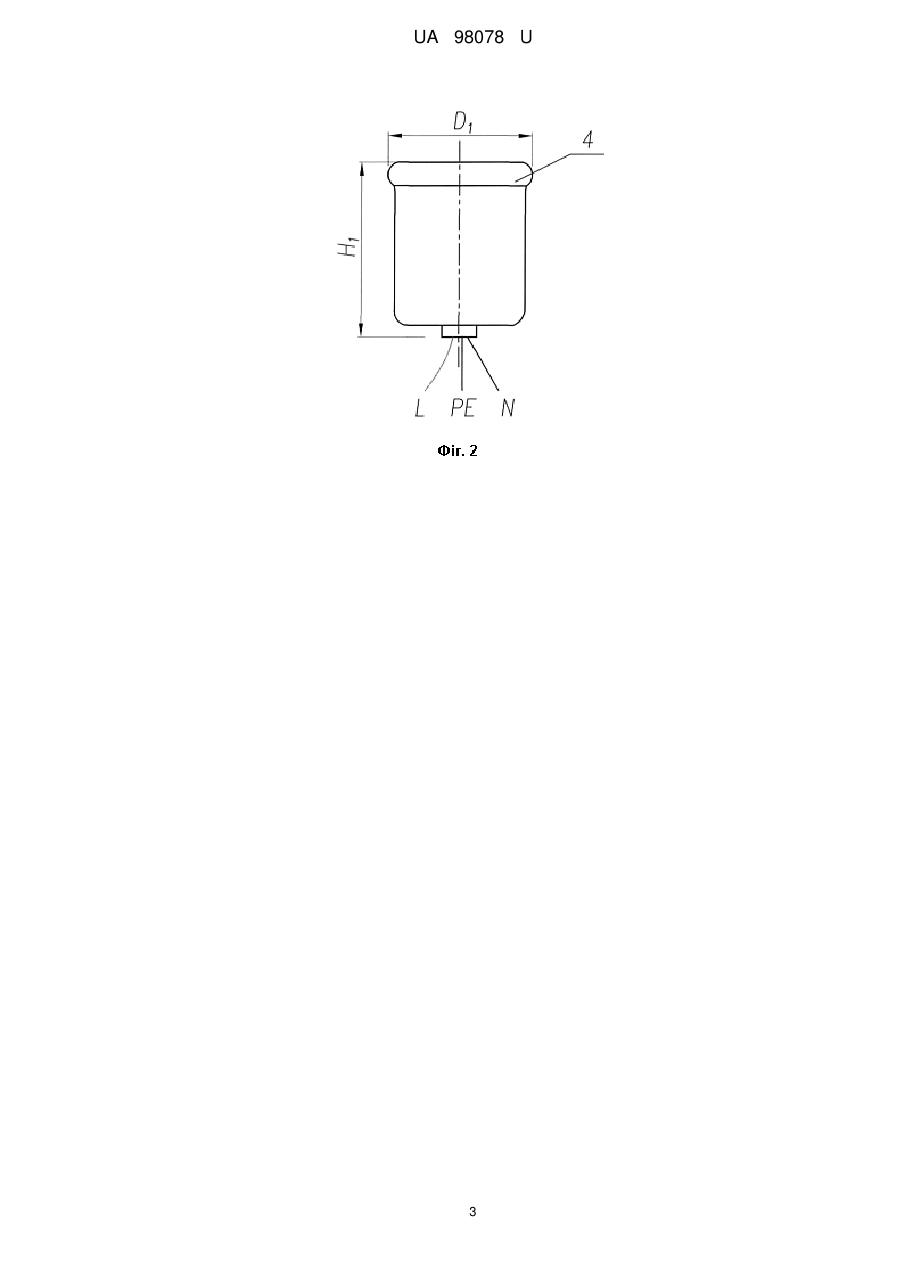

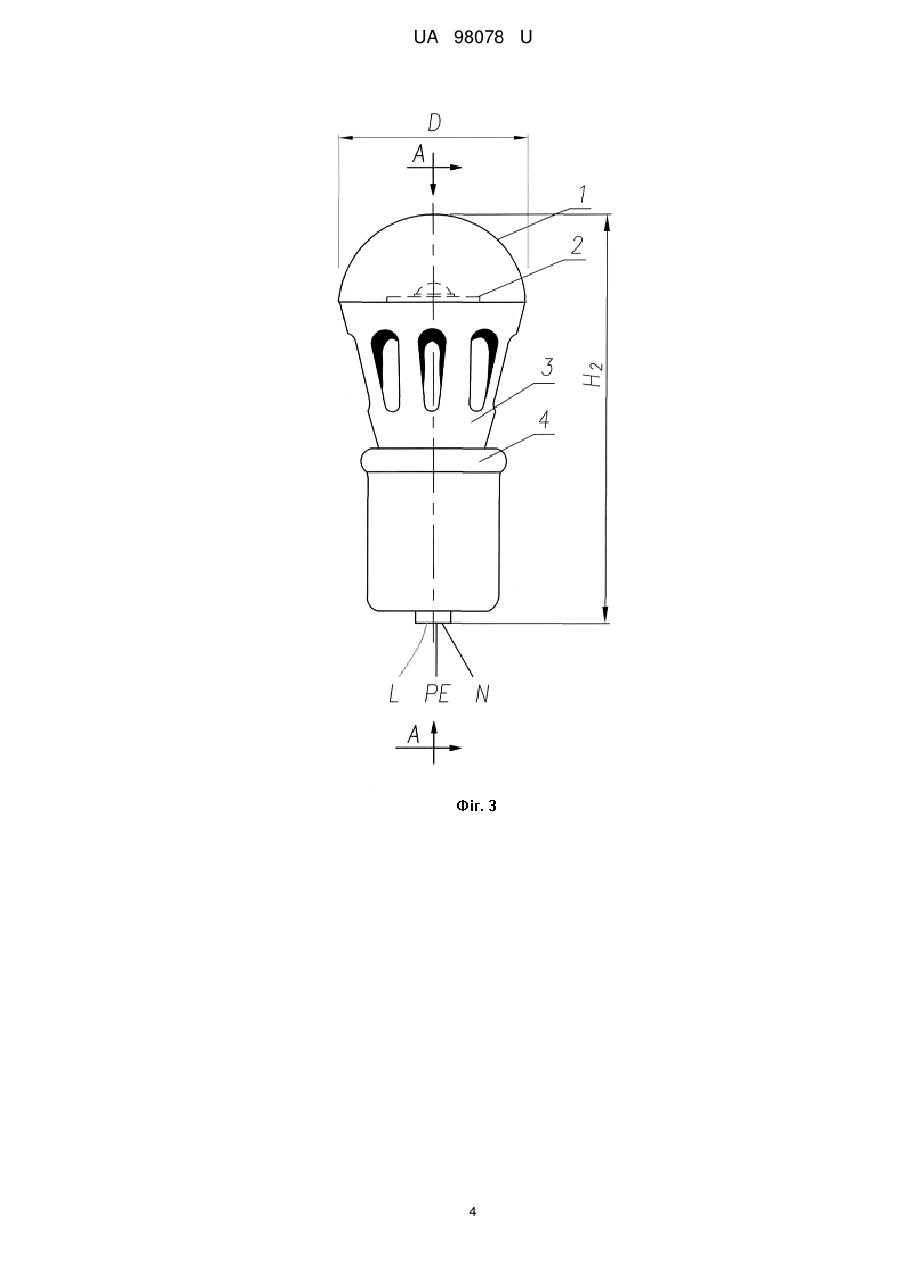

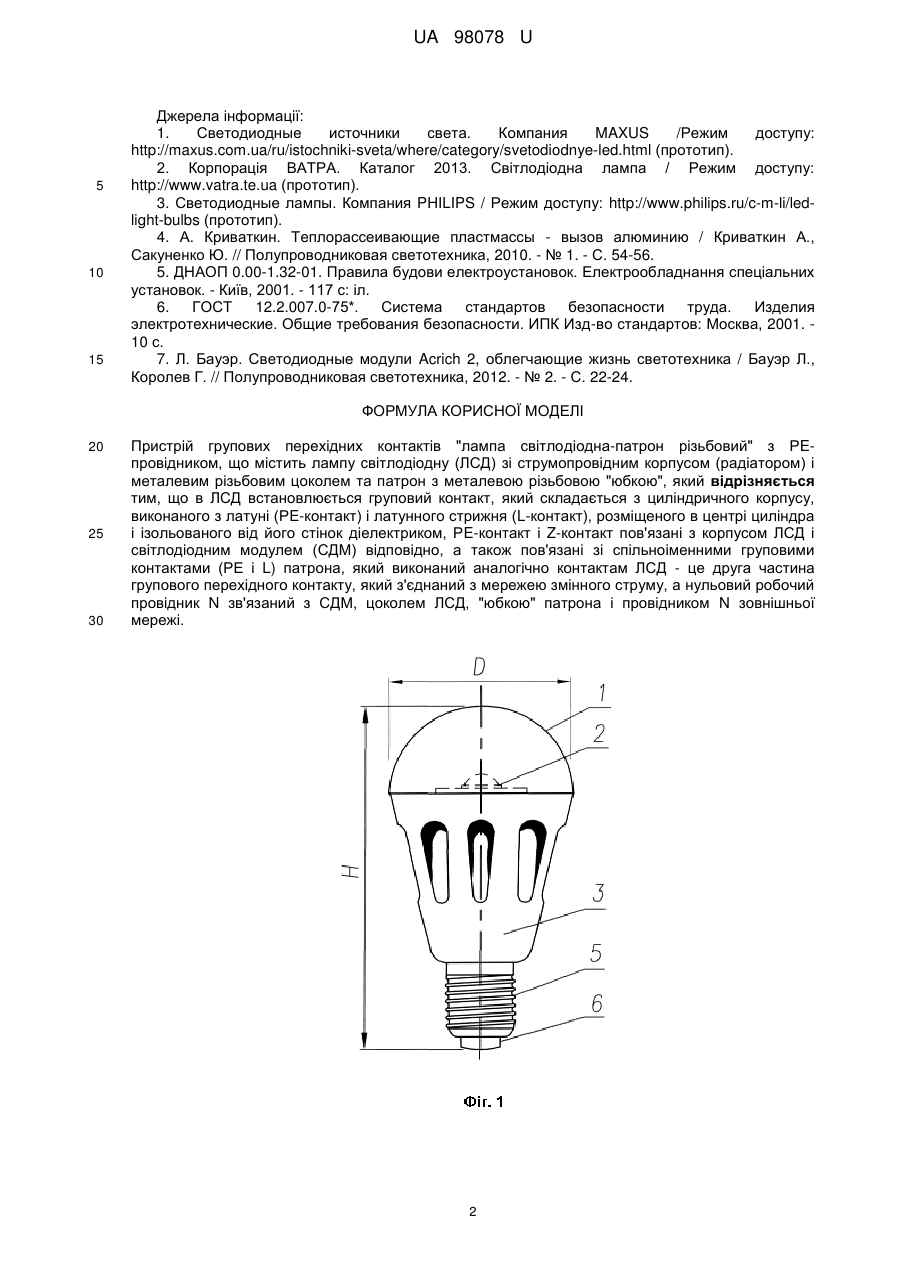

Реферат: Пристрій групових перехідних контактів "лампа світлодіодна-патрон різьбовий" з РEпровідником, що містить лампу світлодіодну (ЛСД) зі струмопровідним корпусом (радіатором) і металевим різьбовим цоколем та патрон з металевою різьбовою "юбкою", причому в ЛСД встановлюється груповий контакт, який складається з циліндричного корпусу, виконаного з латуні (РE-контакт) і латунного стрижня (L-контакт), розміщеного в центрі циліндра і ізольованого від його стінок діелектриком, РE-контакт і Z-контакт пов'язані з корпусом ЛСД і світлодіодним модулем (СДМ) відповідно, а також пов'язані зі спільноіменними груповими контактами (РЕ і L) патрона, який виконаний аналогічно контактам ЛСД - це друга частина групового перехідного контакту, який з'єднаний з мережею змінного струму, а нульовий робочий провідник N зв'язаний з СДМ, цоколем ЛСД, "юбкою" патрона і провідником N зовнішньої мережі. UA 98078 U (54) ПРИСТРІЙ ГРУПОВИХ ПЕРЕХІДНИХ КОНТАКТІВ "ЛАМПА СВІТЛОДІОДНА-ПАТРОН РІЗЬБОВИЙ" З РЕ-ПРОВІДНИКОМ UA 98078 U UA 98078 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до захисних заходів безпеки в мережах електричного освітлення з лампами світлодіодними (ЛСД). В теперішній час деякі фірми, наприклад, MAXUS [1], ВАТРА [2], PHILIPS [3] та ін. почали серійно випускати ЛСД, у яких корпус є основним тепловідведенням і виконаний із струмопровідного матеріалу (наприклад, алюмінію, сплаву алюмінію та ін.), який може бути покритий різними барвниками. Або корпус (радіатор) виконується з теплорозсіювального полімеру композитного (ТРПК) [4] або других полімерів чи кераміки, які при збільшенні температури або терміну служби змінюють свої характеристики, тобто зменшується опір і збільшується струм витоку. Така конструкція ЛСД не відповідає Правилам [5], п. 2.8.2, тому що в ній не передбачений контакт з нульовим захисним PE-провідником (землею). Згідно з [6] зв'язок з землею повинен здійснюватись через PE-провідник, такі вироби належать до електрообладнання класу І. Тому при пошкодженні ізоляції (наприклад, між світлодіодним модулем (СДМ) і алюмінієвою підкладкою) корпус ЛСД може опинитися під напругою. Існуючий захист нечутливий до таких ушкоджень. Людина, яка доторкнулася до струмопровідного корпусу, що не має зв'язку з PEпровідником, може опинитися під небезпечною напругою (допустима напруга торкання за МЕК дорівнює U150 В) і струм, що проходитиме крізь неї, може бути вище допустимого значення, який викликає фібриляцію серця з летальним результатом. У ОСНОВУ КОРИСНОЇ МОДЕЛІ ПОСТАВЛЕНО ЗАВДАННЯ по створенню такого пристрою перехідного групового контакту, конструкція якого дозволяла б забезпечити повну безпеку оточуючих, пов'язаних з експлуатацією ЛСД з струмопровідними корпусами і різьбовими патронами. Контактні групи з PE-провідниками працюють спільно з пристроями захисного відключення і створюють захисні системи TN-C-S, TN-S, ТТ або IT змінного струму. ПОСТАВЛЕНА ЗАДАЧА РОЗВ'ЯЗУЄТЬСЯ ЗА РАХУНОК ТОГО, що в лампі світлодіодній встановлюється груповий контакт, який складається з циліндричного корпусу, виконаного з латуні (РЕ-контакт) і латунного стрижня (Z-контакт), розміщеного в центрі циліндра і ізольованого від його стінок діелектриком, PE-контакт і Z-контакт пов'язані з корпусом ЛСД і СДМ відповідно, а також пов'язані зі спільноіменними груповими контактами (РЕ і L) патрона, який виконаний аналогічно контактам ЛСД - це друга частина групового перехідного контакту, який з'єднаний з мережею змінного струму, а нульовий робочий провідник N зв'язаний з СДМ, цоколем ЛСД, металевою різьбовою "юбкою" патрона і провідником N зовнішньої мережі. Сумісним з прототипом [1, 2, 3] є ЛСД з різьбовим металевим цоколем і патроном під цей цоколь. На кресленні зображені: лампа світлодіодна, загальний вигляд (фіг. 1), патрон різьбовий, загальний вигляд (фіг. 2), загальний вигляд комплекту ЛСД і патрона (фіг. 3), розріз по А-А комплекту ЛСД і патрона (фіг. 4), вид за стрілкою В групового контакту ЛСД (фіг. 5), розріз по ВВ групового контакту ЛСД (фіг. 6), вид за стрілкою С групового контакту ЛСД (фіг. 7), вид за стрілкою Д групового контакту патрона (фіг. 8), розріз по Д-Д групового контакту патрона (фіг. 9), вид за стрілкою Г групового контакту патрона (фіг. 10), розріз по Г-Г патрона і групового контакту (фіг. 11). Запропонований пристрій (фіг. 1-11) містить: 1 розсіювач; 2 - світлодіодний модуль, наприклад, Acrich2 [7]; 3 - струмопровідний корпус ЛСД (радіатор) із алюмінію, чи зі сплаву алюмінію, чи з ТРПК, чи зі струмопровідної кераміки, в якій струм витоку збільшується із зростанням температури; 4 - корпус патрона з діелектрика; 5 - металевий різьбовий цоколь ЛСД; наприклад, Е27, Е14 та ін.; 6 - груповий контакт ЛСД; 7 - металева різьбова "юбка" патрона; 8 - груповий контакт патрона; 9 - пружина; 10 – циліндр із латуні (PE-контакт); 11 діелектрик; 12 - стрижень із латуні (L-контакт); 13 - панель захисту, яка складається з варистора (RU), запобіжника (FU) та конденсатора (С); L - фазний провідник (або контакт L); N - нульовий робочий провідник (або контакт N); РЕ - нульовий захисний провідник (або контакт РЕ). Запропонований груповий перехідний контакт "ЛСД-патрон" з PE-провідником забезпечує надійну і безпечну роботу обслуговуючого персоналу в мережах електричного освітлення зі світлодіодними лампами. Цей пристрій може бути рекомендований для всіх ЛСД зі струмопровідними або з потенційно струмопровідними корпусами з різьбовими металевими цоколями і патронами. Крім того, з урахуванням вищезазначеного, пропонуємо п. 2.8.2 Правил [3] писати в наступній редакції: "У всіх приміщеннях необхідно приєднання відкритих провідних частин світильників загального освітлення, світлодіодних ламп із струмопровідними або потенційно струмопровідними корпусами і стаціонарних електроприймачів (електричних плит, кип'ятильників, побутових кондиціонерів, електрорушників та ін.) до нульового захисного PEпровідника. 1 UA 98078 U 5 10 15 Джерела інформації: 1. Светодиодные источники света. Компания MAXUS /Режим доступу: http://maxus.com.ua/ru/istochniki-sveta/where/category/svetodiodnye-led.html (прототип). 2. Корпорація ВАТРА. Каталог 2013. Світлодіодна лампа / Режим доступу: http://www.vatra.te.ua (прототип). 3. Светодиодные лампы. Компания PHILIPS / Режим доступу: http://www.philips.ru/c-m-li/ledlight-bulbs (прототип). 4. А. Криваткин. Теплорассеивающие пластмассы - вызов алюминию / Криваткин А., Сакуненко Ю. // Полупроводниковая светотехника, 2010. - № 1. - С. 54-56. 5. ДНАОП 0.00-1.32-01. Правила будови електроустановок. Електрообладнання спеціальних установок. - Київ, 2001. - 117 с: іл. 6. ГОСТ 12.2.007.0-75*. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности. ИПК Изд-во стандартов: Москва, 2001. 10 с. 7. Л. Бауэр. Светодиодные модули Acrich 2, облегчающие жизнь светотехника / Бауэр Л., Королев Г. // Полупроводниковая светотехника, 2012. - № 2. - С. 22-24. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Пристрій групових перехідних контактів "лампа світлодіодна-патрон різьбовий" з РEпровідником, що містить лампу світлодіодну (ЛСД) зі струмопровідним корпусом (радіатором) і металевим різьбовим цоколем та патрон з металевою різьбовою "юбкою", який відрізняється тим, що в ЛСД встановлюється груповий контакт, який складається з циліндричного корпусу, виконаного з латуні (РE-контакт) і латунного стрижня (L-контакт), розміщеного в центрі циліндра і ізольованого від його стінок діелектриком, РE-контакт і Z-контакт пов'язані з корпусом ЛСД і світлодіодним модулем (СДМ) відповідно, а також пов'язані зі спільноіменними груповими контактами (РЕ і L) патрона, який виконаний аналогічно контактам ЛСД - це друга частина групового перехідного контакту, який з'єднаний з мережею змінного струму, а нульовий робочий провідник N зв'язаний з СДМ, цоколем ЛСД, "юбкою" патрона і провідником N зовнішньої мережі. 2 UA 98078 U 3 UA 98078 U 4 UA 98078 U 5 UA 98078 U 6 UA 98078 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
