Спосіб одержання йодиду цезію або йодиду натрію для вирощування монокристалів

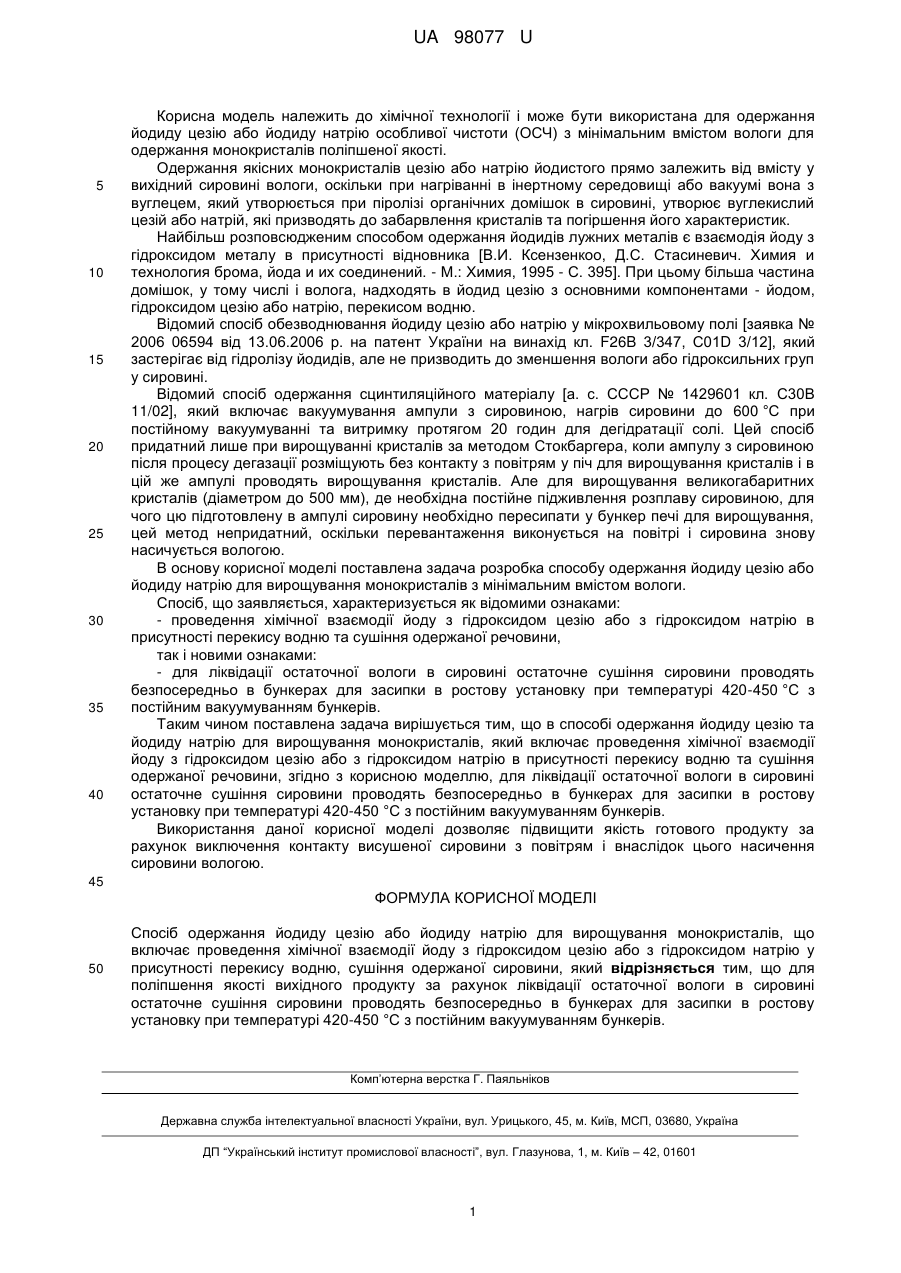

Реферат: Спосіб одержання йодиду цезію або йодиду натрію для вирощування монокристалів включає проведення хімічної взаємодії йоду з гідроксидом цезію або з гідроксидом натрію у присутності перекису водню, сушіння одержаної сировини. Для поліпшення якості вихідного продукту за рахунок ліквідації остаточної вологи в сировині остаточне сушіння сировини проводять безпосередньо в бункерах для засипки в ростову установку при температурі 420-450 °С з постійним вакуумуванням бункерів. UA 98077 U (12) UA 98077 U UA 98077 U 5 10 15 20 25 30 35 40 Корисна модель належить до хімічної технології і може бути використана для одержання йодиду цезію або йодиду натрію особливої чистоти (ОСЧ) з мінімальним вмістом вологи для одержання монокристалів поліпшеної якості. Одержання якісних монокристалів цезію або натрію йодистого прямо залежить від вмісту у вихідний сировині вологи, оскільки при нагріванні в інертному середовищі або вакуумі вона з вуглецем, який утворюється при піролізі органічних домішок в сировині, утворює вуглекислий цезій або натрій, які призводять до забарвлення кристалів та погіршення його характеристик. Найбільш розповсюдженим способом одержання йодидів лужних металів є взаємодія йоду з гідроксидом металу в присутності відновника [В.И. Ксензенкоо, Д.С. Стасиневич. Химия и технология брома, йода и их соединений. - М.: Химия, 1995 - С. 395]. При цьому більша частина домішок, у тому числі і волога, надходять в йодид цезію з основними компонентами - йодом, гідроксидом цезію або натрію, перекисом водню. Відомий спосіб обезводнювання йодиду цезію або натрію у мікрохвильовому полі [заявка № 2006 06594 від 13.06.2006 р. на патент України на винахід кл. F26B 3/347, С01D 3/12], який застерігає від гідролізу йодидів, але не призводить до зменшення вологи або гідроксильних груп у сировині. Відомий спосіб одержання сцинтиляційного матеріалу [а. с. СССР № 1429601 кл. С30В 11/02], який включає вакуумування ампули з сировиною, нагрів сировини до 600 °C при постійному вакуумуванні та витримку протягом 20 годин для дегідратації солі. Цей спосіб придатний лише при вирощуванні кристалів за методом Стокбаргера, коли ампулу з сировиною після процесу дегазації розміщують без контакту з повітрям у піч для вирощування кристалів і в цій же ампулі проводять вирощування кристалів. Але для вирощування великогабаритних кристалів (діаметром до 500 мм), де необхідна постійне підживлення розплаву сировиною, для чого цю підготовлену в ампулі сировину необхідно пересипати у бункер печі для вирощування, цей метод непридатний, оскільки перевантаження виконується на повітрі і сировина знову насичується вологою. В основу корисної моделі поставлена задача розробка способу одержання йодиду цезію або йодиду натрію для вирощування монокристалів з мінімальним вмістом вологи. Спосіб, що заявляється, характеризується як відомими ознаками: - проведення хімічної взаємодії йоду з гідроксидом цезію або з гідроксидом натрію в присутності перекису водню та сушіння одержаної речовини, так і новими ознаками: - для ліквідації остаточної вологи в сировині остаточне сушіння сировини проводять безпосередньо в бункерах для засипки в ростову установку при температурі 420-450 °C з постійним вакуумуванням бункерів. Таким чином поставлена задача вирішується тим, що в способі одержання йодиду цезію та йодиду натрію для вирощування монокристалів, який включає проведення хімічної взаємодії йоду з гідроксидом цезію або з гідроксидом натрію в присутності перекису водню та сушіння одержаної речовини, згідно з корисною моделлю, для ліквідації остаточної вологи в сировині остаточне сушіння сировини проводять безпосередньо в бункерах для засипки в ростову установку при температурі 420-450 °C з постійним вакуумуванням бункерів. Використання даної корисної моделі дозволяє підвищити якість готового продукту за рахунок виключення контакту висушеної сировини з повітрям і внаслідок цього насичення сировини вологою. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб одержання йодиду цезію або йодиду натрію для вирощування монокристалів, що включає проведення хімічної взаємодії йоду з гідроксидом цезію або з гідроксидом натрію у присутності перекису водню, сушіння одержаної сировини, який відрізняється тим, що для поліпшення якості вихідного продукту за рахунок ліквідації остаточної вологи в сировині остаточне сушіння сировини проводять безпосередньо в бункерах для засипки в ростову установку при температурі 420-450 °С з постійним вакуумуванням бункерів. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
