Комбінований пристрій для лікувального дихання

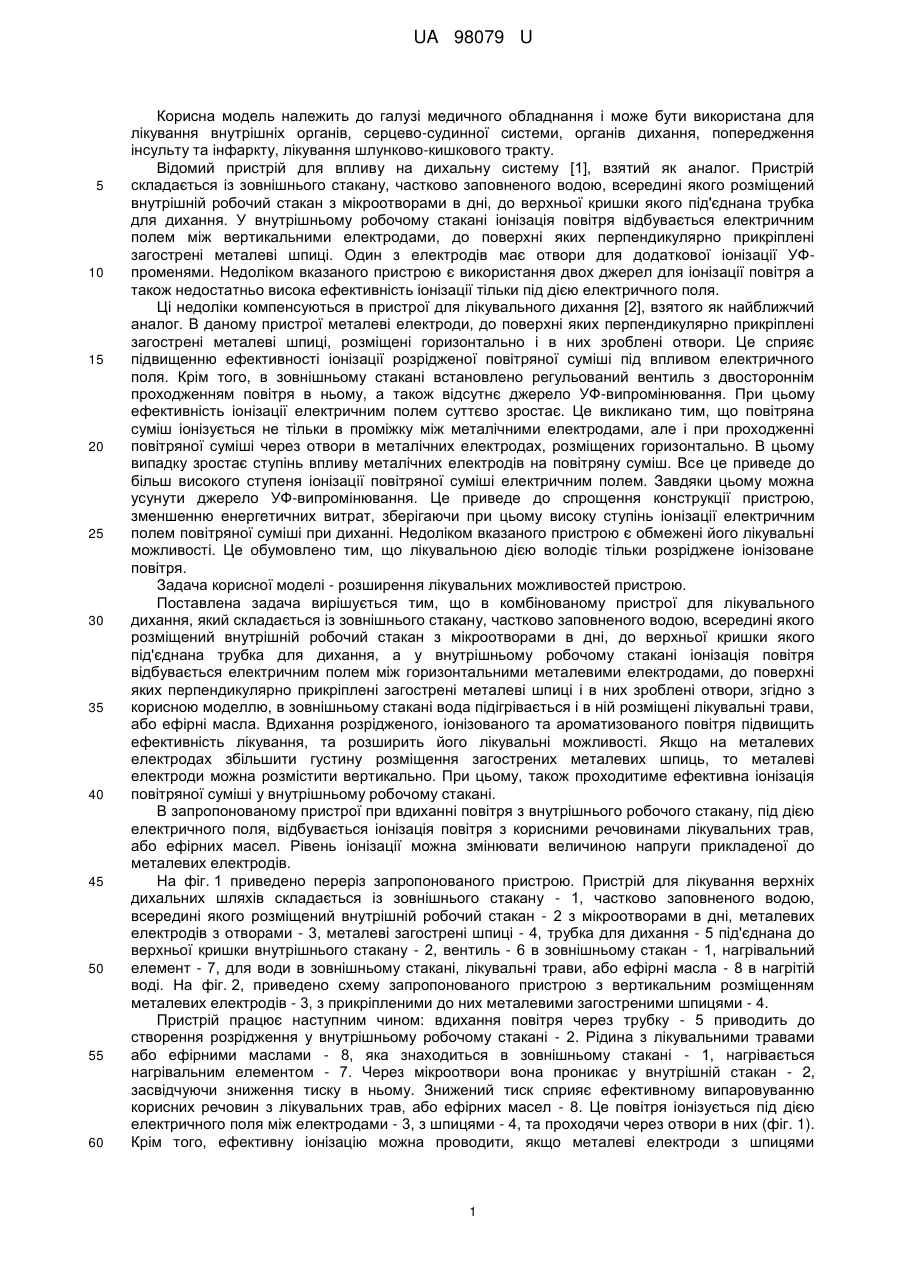

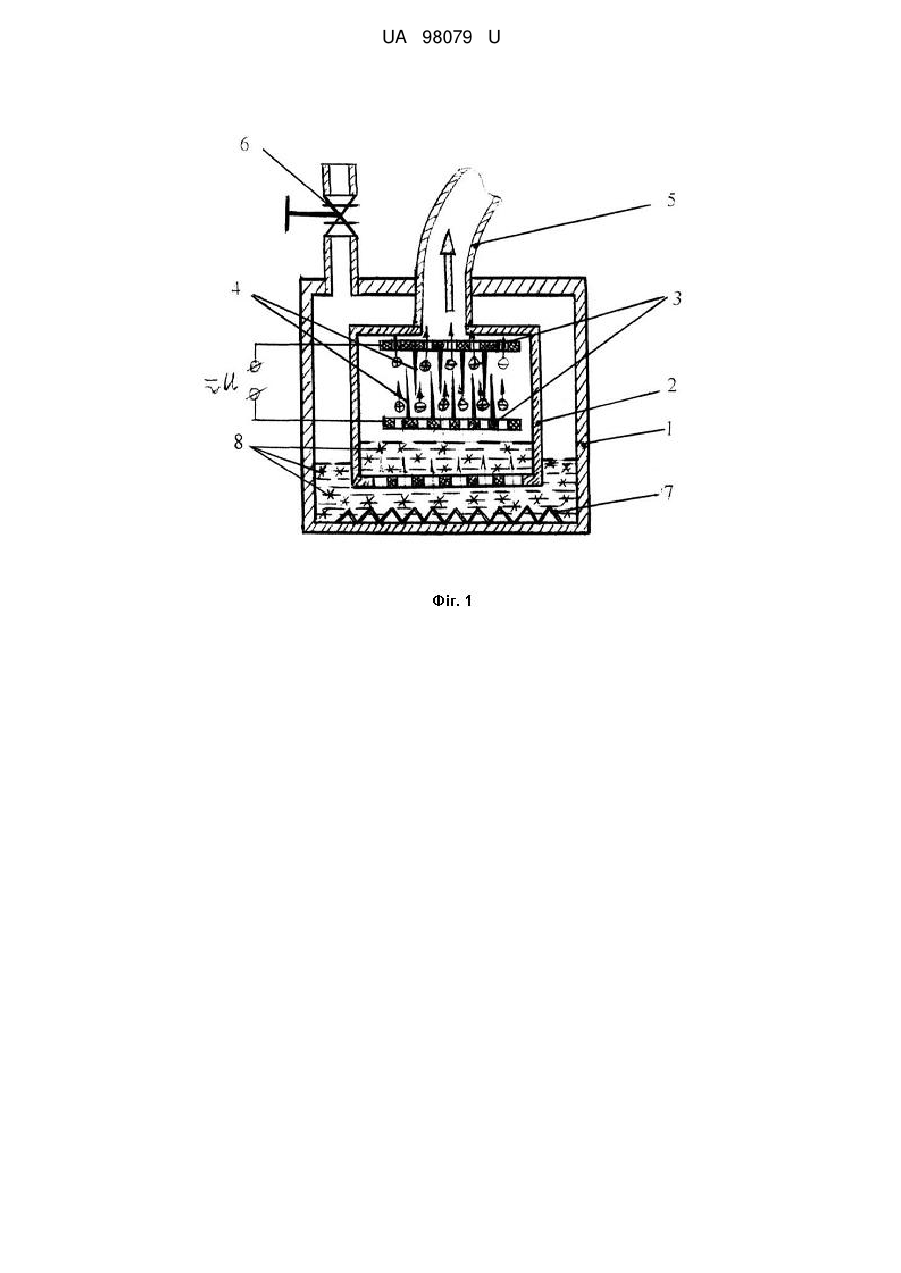

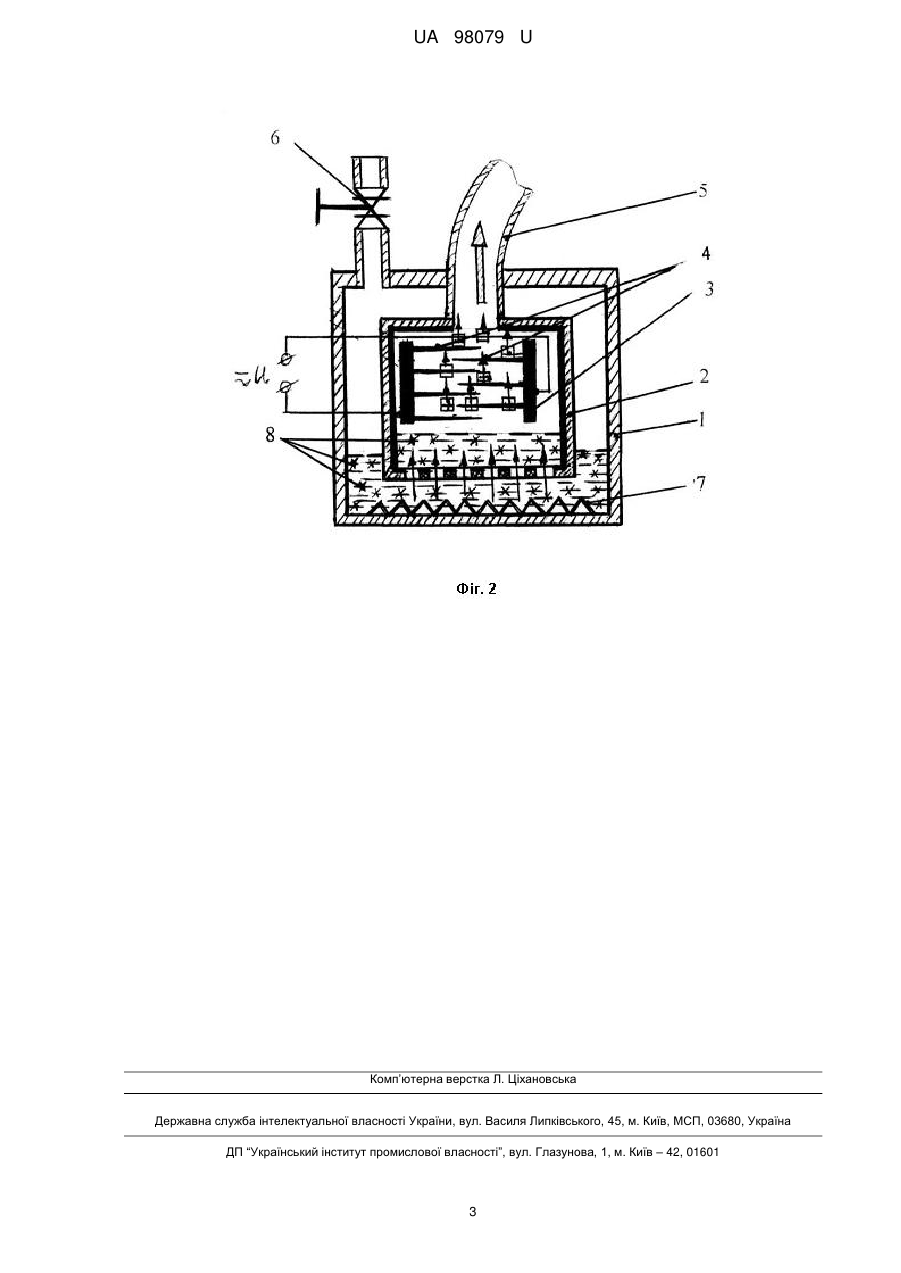

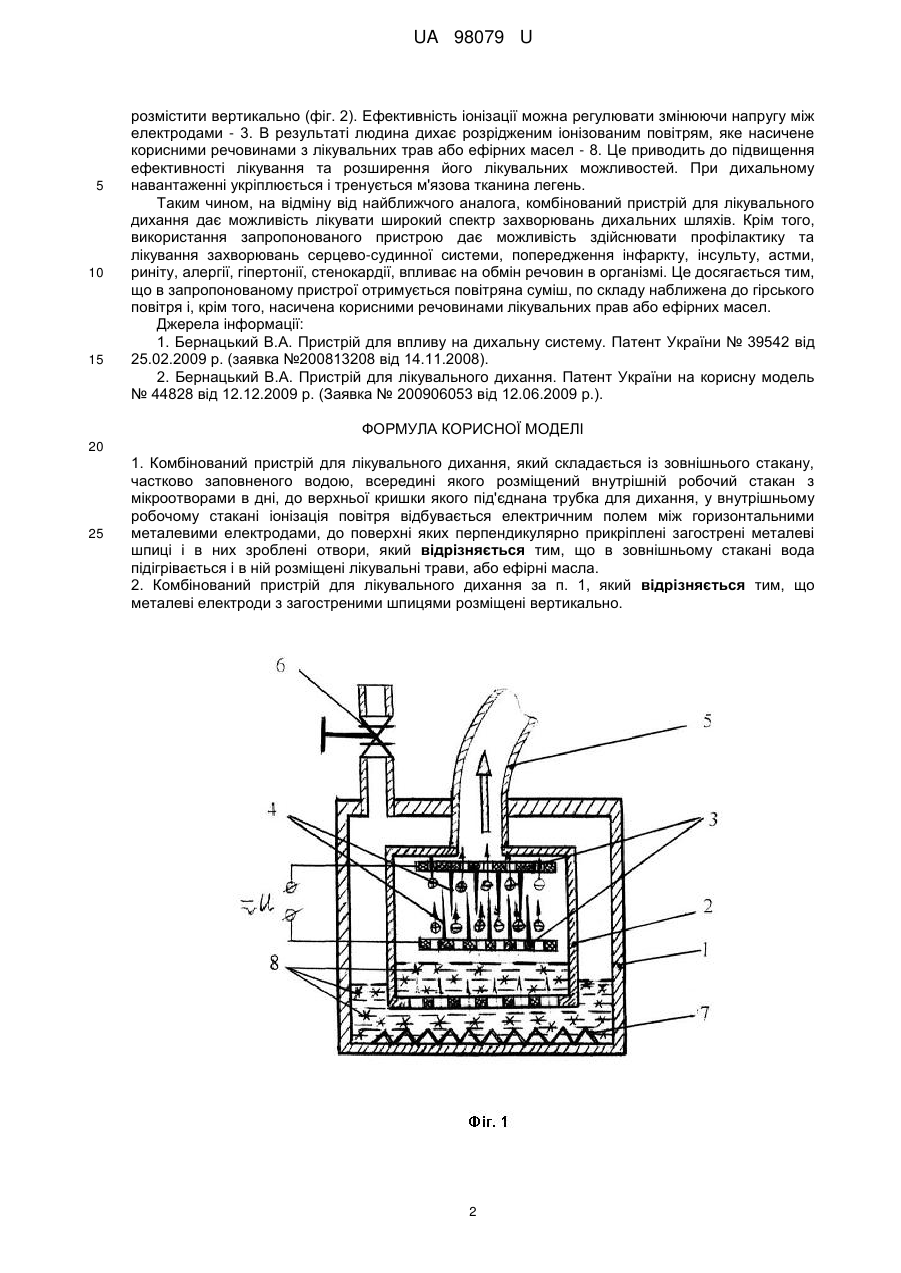

Реферат: UA 98079 U UA 98079 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медичного обладнання і може бути використана для лікування внутрішніх органів, серцево-судинної системи, органів дихання, попередження інсульту та інфаркту, лікування шлунково-кишкового тракту. Відомий пристрій для впливу на дихальну систему [1], взятий як аналог. Пристрій складається із зовнішнього стакану, частково заповненого водою, всередині якого розміщений внутрішній робочий стакан з мікроотворами в дні, до верхньої кришки якого під'єднана трубка для дихання. У внутрішньому робочому стакані іонізація повітря відбувається електричним полем між вертикальними електродами, до поверхні яких перпендикулярно прикріплені загострені металеві шпиці. Один з електродів має отвори для додаткової іонізації УФпроменями. Недоліком вказаного пристрою є використання двох джерел для іонізації повітря а також недостатньо висока ефективність іонізації тільки під дією електричного поля. Ці недоліки компенсуються в пристрої для лікувального дихання [2], взятого як найближчий аналог. В даному пристрої металеві електроди, до поверхні яких перпендикулярно прикріплені загострені металеві шпиці, розміщені горизонтально і в них зроблені отвори. Це сприяє підвищенню ефективності іонізації розрідженої повітряної суміші під впливом електричного поля. Крім того, в зовнішньому стакані встановлено регульований вентиль з двостороннім проходженням повітря в ньому, а також відсутнє джерело УФ-випромінювання. При цьому ефективність іонізації електричним полем суттєво зростає. Це викликано тим, що повітряна суміш іонізується не тільки в проміжку між металічними електродами, але і при проходженні повітряної суміші через отвори в металічних електродах, розміщених горизонтально. В цьому випадку зростає ступінь впливу металічних електродів на повітряну суміш. Все це приведе до більш високого ступеня іонізації повітряної суміші електричним полем. Завдяки цьому можна усунути джерело УФ-випромінювання. Це приведе до спрощення конструкції пристрою, зменшенню енергетичних витрат, зберігаючи при цьому високу ступінь іонізації електричним полем повітряної суміші при диханні. Недоліком вказаного пристрою є обмежені його лікувальні можливості. Це обумовлено тим, що лікувальною дією володіє тільки розріджене іонізоване повітря. Задача корисної моделі - розширення лікувальних можливостей пристрою. Поставлена задача вирішується тим, що в комбінованому пристрої для лікувального дихання, який складається із зовнішнього стакану, частково заповненого водою, всередині якого розміщений внутрішній робочий стакан з мікроотворами в дні, до верхньої кришки якого під'єднана трубка для дихання, а у внутрішньому робочому стакані іонізація повітря відбувається електричним полем між горизонтальними металевими електродами, до поверхні яких перпендикулярно прикріплені загострені металеві шпиці і в них зроблені отвори, згідно з корисною моделлю, в зовнішньому стакані вода підігрівається і в ній розміщені лікувальні трави, або ефірні масла. Вдихання розрідженого, іонізованого та ароматизованого повітря підвищить ефективність лікування, та розширить його лікувальні можливості. Якщо на металевих електродах збільшити густину розміщення загострених металевих шпиць, то металеві електроди можна розмістити вертикально. При цьому, також проходитиме ефективна іонізація повітряної суміші у внутрішньому робочому стакані. В запропонованому пристрої при вдиханні повітря з внутрішнього робочого стакану, під дією електричного поля, відбувається іонізація повітря з корисними речовинами лікувальних трав, або ефірних масел. Рівень іонізації можна змінювати величиною напруги прикладеної до металевих електродів. На фіг. 1 приведено переріз запропонованого пристрою. Пристрій для лікування верхніх дихальних шляхів складається із зовнішнього стакану - 1, частково заповненого водою, всередині якого розміщений внутрішній робочий стакан - 2 з мікроотворами в дні, металевих електродів з отворами - 3, металеві загострені шпиці - 4, трубка для дихання - 5 під'єднана до верхньої кришки внутрішнього стакану - 2, вентиль - 6 в зовнішньому стакан - 1, нагрівальний елемент - 7, для води в зовнішньому стакані, лікувальні трави, або ефірні масла - 8 в нагрітій воді. На фіг. 2, приведено схему запропонованого пристрою з вертикальним розміщенням металевих електродів - 3, з прикріпленими до них металевими загостреними шпицями - 4. Пристрій працює наступним чином: вдихання повітря через трубку - 5 приводить до створення розрідження у внутрішньому робочому стакані - 2. Рідина з лікувальними травами або ефірними маслами - 8, яка знаходиться в зовнішньому стакані - 1, нагрівається нагрівальним елементом - 7. Через мікроотвори вона проникає у внутрішній стакан - 2, засвідчуючи зниження тиску в ньому. Знижений тиск сприяє ефективному випаровуванню корисних речовин з лікувальних трав, або ефірних масел - 8. Це повітря іонізується під дією електричного поля між електродами - 3, з шпицями - 4, та проходячи через отвори в них (фіг. 1). Крім того, ефективну іонізацію можна проводити, якщо металеві електроди з шпицями 1 UA 98079 U 5 10 15 розмістити вертикально (фіг. 2). Ефективність іонізації можна регулювати змінюючи напругу між електродами - 3. В результаті людина дихає розрідженим іонізованим повітрям, яке насичене корисними речовинами з лікувальних трав або ефірних масел - 8. Це приводить до підвищення ефективності лікування та розширення його лікувальних можливостей. При дихальному навантаженні укріплюється і тренується м'язова тканина легень. Таким чином, на відміну від найближчого аналога, комбінований пристрій для лікувального дихання дає можливість лікувати широкий спектр захворювань дихальних шляхів. Крім того, використання запропонованого пристрою дає можливість здійснювати профілактику та лікування захворювань серцево-судинної системи, попередження інфаркту, інсульту, астми, риніту, алергії, гіпертонії, стенокардії, впливає на обмін речовин в організмі. Це досягається тим, що в запропонованому пристрої отримується повітряна суміш, по складу наближена до гірського повітря і, крім того, насичена корисними речовинами лікувальних прав або ефірних масел. Джерела інформації: 1. Бернацький В.А. Пристрій для впливу на дихальну систему. Патент України № 39542 від 25.02.2009 р. (заявка №200813208 від 14.11.2008). 2. Бернацький В.А. Пристрій для лікувального дихання. Патент України на корисну модель № 44828 від 12.12.2009 р. (Заявка № 200906053 від 12.06.2009 р.). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Комбінований пристрій для лікувального дихання, який складається із зовнішнього стакану, частково заповненого водою, всередині якого розміщений внутрішній робочий стакан з мікроотворами в дні, до верхньої кришки якого під'єднана трубка для дихання, у внутрішньому робочому стакані іонізація повітря відбувається електричним полем між горизонтальними металевими електродами, до поверхні яких перпендикулярно прикріплені загострені металеві шпиці і в них зроблені отвори, який відрізняється тим, що в зовнішньому стакані вода підігрівається і в ній розміщені лікувальні трави, або ефірні масла. 2. Комбінований пристрій для лікувального дихання за п. 1, який відрізняється тим, що металеві електроди з загостреними шпицями розміщені вертикально. 2 UA 98079 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
