Одноразова кришка для нарізних горловин

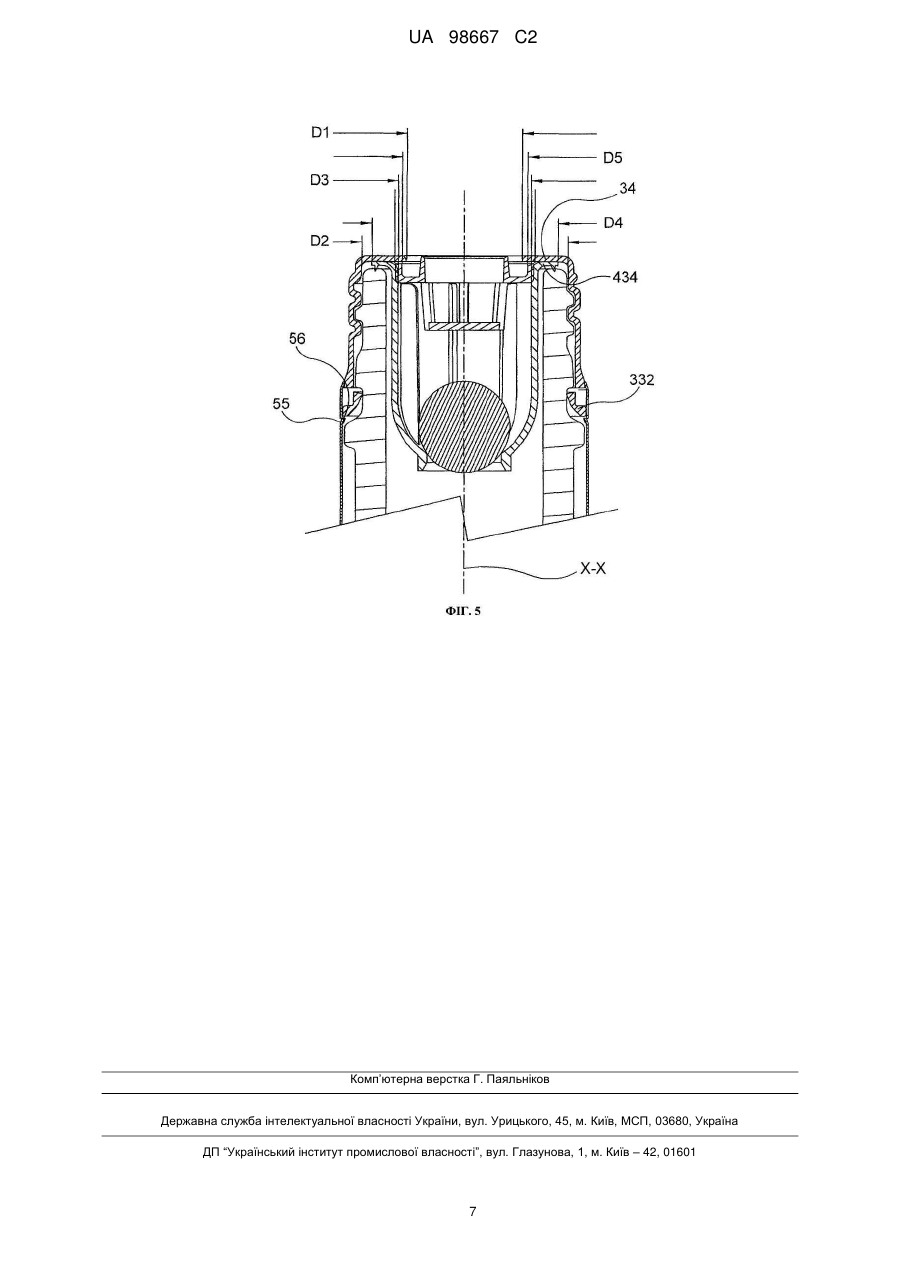

Реферат: Даний винахід стосується одноразової кришки (1) для нарізних горловин (101), яка має гільзу (3), яка включає внутрішню нарізку (32) та зовнішню нарізку (31). В оптимальному варіанті дана кришка є кришкою з рівною поверхнею. UA 98667 C2 (12) UA 98667 C2 UA 98667 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується одноразової кришки для вмістищ, які мають нарізну горловину. Вмістища, які являють інтерес з точки зору даного винаходу, наприклад, такі, як пляшки, мають нарізну горловину, здатну безпосередньо зачеплюватися з нарізкою кришки, і під нарізкою горловина має пояс, який дозволяє здійснювати зачеплення засобу запобігання зніманню кришки з метою запобігання повному відокремленню кришки від вмістища. У пляшках горловина є з'єднаною з головним корпусом пляшки за допомогою шийки, яка зазвичай є рівною. Також є відомими одноразові кришки існуючого рівня техніки; приклад представлено у патенті ЕР 1,511,677 В1, у якому описується кришка, яка включає нарізний виливний жолоб, який жорстко зачеплюється з ненарізною горловиною вмістища. У цьому разі нарізка виливного жолоба замінює нарізку горловини вмістища. Цей тип кришки збільшує подовжню протяжність комплекту вмістища/кришки, оскільки нарізна частина виливного жолоба забезпечує зачеплювальну систему для зовнішнього ковпачка, але дозволяє застосовувати клапанні системи, також ускладненої конструкції, здатні запобігати не дозволеному доливанню рідини у вмістище. Однак існує потреба у можливості застосування одноразових кришок також на нарізних вмістищах, для уникнення необхідності у збільшенні подовжньої протяжності комплект вмістища / кришки. У нинішній час кришки, які ззовні є рівними, тобто, без будь-яких кромок, насічок або нарізок, мають дедалі зростаючий попит на ринку; Таким чином, бажаним є досягнення вищезгаданої мети при застосуванні рівної ззовні кришки і, з метою раціоналізації керування запасами на розливальних установках, бажаною є можливість застосування для однієї (стандартної) пляшки нормальної рівної кришки та одноразової рівної кришки. Останнім часом виникла потреба у забезпеченні принаймні деяких з вищезгаданих переваг завдяки кришці, яка б мала простішу конструкцію. З огляду на описаний рівень техніки метою даного винаходу є забезпечення кришки, яка принаймні частково має принаймні одну з вищезгаданих бажаних властивостей. Згідно з даним винаходом, ця мета досягається завдяки кришці за пунктом 1 формули винаходу. Характерні особливості та переваги даного винаходу стануть зрозумілими по ознайомленню з описаним нижче детальним описом варіанта практичного втілення, який представлено як необмежувальний приклад з посиланням на супровідні фігури, серед яких: - На Фігурі 1 показано перспективне зображення з частковим вирізом оптимального варіанта втілення кришки згідно з даним винаходом, насадженої на нарізну горловину; - На Фігурі 2 показано покомпонентне зображення з частковим вирізом деяких з компонентів кришки згідно з Фігурою 1; - На Фігурі 3 показано два з компонентів з Фігури 2 у збільшеному масштабі; - На Фігурі 4 показано поперечний розріз кришки згідно з Фігурою 1; - На Фігурі 5 показано поперечний розріз згідно з Фігурою 4 після першого відкривання. Виключно у контексті даного опису вісь Х-Х визначається як "головна подовжня вісь". "Верх" та "низ" визначаються відносно нормальної орієнтації вмістища, тобто, з горловиною, спрямованою вгору, тоді, як поперечний або радіальний напрямок є перпендикулярним подовжній осі. Як показано на фігурах, кришка 1 включає нарізну всередині та ззовні гільзу 3. В оптимальному варіанті гільза 3 включає першу частину 37, на якій утворено нарізки 31, 32 та засоби запобігання зніманню 33, таким чином, щоб у разі, коли кришка 1 є насадженою на горловину 102 вмістища, гільза 3 не могла бути знятою. Засоби запобігання зніманню 33 включають нижнє кільце 332, прикріплене до першої частини 37 через внутрішній кріпильний засіб 333, в оптимальному варіанті - перехідні деталі з достатньою міцністю на розрив та жорсткістю для ефективного запобігання зніманню гільзи 3 з горловини 102. Засоби запобігання зніманню 33 є такими, що для насадження гільзи 3 на горловину 102 вмістища 1 не вимагається іншої операції, крім просте нагвинчування гільзи 3 на горловину 102. В оптимальному варіанті ці засоби запобігання зніманню 33 належать до защіпного типу і/або включають один або кілька зачеплювальних язичків 331, здатних зачеплюватися з поясом 104 горловини 102. Язички 331 є утвореними таким чином, що під час загвинчування зовнішня поверхня пояса 104 штовхає їх у деформовану конфігурацію, яка дозволяє опускати гільзу 3 по горловині 102; після того, як язички 331 пройшли через пояс 104, вони знову зачеплюються у своїй конфігурації 1 UA 98667 C2 5 10 15 20 25 30 35 40 45 50 55 спокою, у якій вони можуть спиратися на нижню поверхню пояса 104 і ефективно запобігати зніманню кришки 1 з горловини 102. З цих міркувань внутрішня поверхня 334 язичків 331 в оптимальному варіанті має форму конуса, що звужується вгору. В оптимальному варіанті кільцева частина включає від двох до шести язичків 331, наприклад, три або чотири. Таким чином, гільза 3 не включає жодної частини, призначеної для розламування під час нормальної експлуатації кришки 1. На Фігурі 3 язички 331 можна побачити між перехідними деталями 333, які є сформованими як верхні виступи нижнього кільця 332, які виступають усередину гільзи З і мають подовжню протяжність, яка є дещо меншою, ніжу перехідних деталей 333. Зовнішня поверхня 335 язичків 331 може обмежувати порожній об'єм з радіальною протяжністю, яка в оптимальному варіанті принаймні дорівнює протяжності перехідних деталей 323, розташованих над нижнім кільцем 332, що дозволяє язичкам 331 деформуватися у зовнішньому напрямку. Нижній кінець 35 верхньої частини 37 включає конічну зовнішню поверхню, яка в оптимальному варіанті звужується вгору, таким чином, щоб взаємодіяти з зовнішньою капсулою 5, як пояснюється нижче. Гільза 3 в оптимальному варіанті має нарізку всередині та ззовні лише на подовжньому відрізку 36, який є меншим за подовжню протяжність першої частини 37; в оптимальному варіанті товщина стінки гільзи 3 є незмінною, за винятком найбільшої на кінцевій частині 35 та засобах запобігання зніманню 33. Таким чином, внутрішня нарізка 32 може відповідати нарізкам стандартних горловин (зокрема, виготовленим згідно зі Стандартом UNI 9574 або стандартами, які є рівноцінними йому, такими, як, наприклад, французький стандарт GME 30.06). Незмінна товщина також означає, що зовнішня нарізка 31 та внутрішня нарізка 32 мають зворотну форму відносно одна одної. Гільза 3 може включати, в оптимальному варіанті - на верхньому кінці, кільцеву частину 34, яка розташовується у поперечній площині і має радіальну протяжність, більшу за товщину горловини 102. Кришка 1, показана на фігурах, включає ковпачок 2, який має циліндричну частину 21 з внутрішньою нарізкою 22. Ковпачок 2 також включає поперечну стінку 23, здатну запобігати витіканню рідини з вмістища 100. Нарізка 22 призначається для зачеплення з зовнішньою нарізкою 31 гільзи 3. Ковпачок 2 також може включати внутрішнє кільце 24 з зовнішньою поверхнею, яка є конічною для зачеплення, як можна чітко бачити на Фігурі 4, з частиною 41 клапанного пристрою 4 проти повторного наповнення. В оптимальному варіанті кільце 24 має зачеплювальні засоби (не показано), здатний зачеплюватися з каркасною рамою 41, в оптимальному варіанті - з внутрішньою кільцевою частиною 411 каркасної рами 41, для утримання ваги клапанного пристрою 4 та гільзи 3 під час операцій, пов'язаних з переміщенням кришки 1, таким чином, щоб остання не могла розділитися на складові частини. Прикладом цих зачеплювальних засобів може бути кільцевий виступ, який входить у відповідний паз, або інші рівноцінні системи. В альтернативному варіанті, вищезгадане зачеплення може досягатися шляхом утворення зовнішнього діаметра D4 верхнього фланця 434 таким чином, щоб він зачеплювався з зіткненням з внутрішнім краєм гільзи 3. У цьому разі зовнішній діаметр D4 верхнього фланця 434, коли кришка 1 є складеною, по суті дорівнює нижньому зовнішньому діаметрові D2 кільцевої частини 34 гільзи 3. Клапанний пристрій 4 проти повторного наповнення, показаний на Фігурах 2, 4 та 5, може включати каркас 43, всередині якого є вставленим клапан 42, в оптимальному варіанті кульовий клапан, та каркасну раму 41, яка, маючи основну стінку 413, зупиняє переміщення клапана 42 вгору. Каркас 43 може мати верхній фланець 434. З вищезгаданим фланцем може бути з'єднана решта вузла клапана 4, до якої належать, наприклад, по суті циліндрична головна частина 433, з якою з'єднується поверхня 432 нижнього кінця переміщення, в оптимальному варіанті напівсферичної форми і з нижнім круглим отвором, обмеженим подовжнім кільцевим краєм 431. В оптимальному варіанті може бути передбачено одне або кілька ребер 435 всередині каркаса 43, передбачених для того, щоб завжди залишався отвір для витікання рідини з вмістища незалежно від орієнтації самого вмістища. 2 UA 98667 C2 5 10 15 20 25 30 35 Як можна побачити на Фігурах 4 та 5, каркасна рама 41 може бути вставлена, в оптимальному варіанті - з зіткненням, всередину каркаса 43. Верхній фланець 434 має радіальну протяжність, що дозволяє лежати на верхній поверхні 105 горловини 102, і включає засоби для забезпечення непроникного для рідини ущільнення. Як чітко можна побачити на Фігурі 5, внутрішній діаметр D1 кільцевої частини 34 в оптимальному варіанті є меншим за мінімальний діаметр D3 верхнього фланця 434, у ще кращому варіанті - є меншим за внутрішній діаметр D5 зовнішньої кільцевої частини 412. Зовнішній діаметр D4 верхнього фланця 434 в оптимальному варіанті є меншим або дорівнює нижньому зовнішньому діаметрові D2 кільцевої частини 34. Гільза 3 може бути виконана з жорсткого полімерного матеріалу, такого, як, наприклад, PC, ABS, РР і т. ін. Кришка 1 в оптимальному варіанті перебуває на одній лінії з зовнішньою капсулою 5 (видно лише на Фігурах 1, 4 та 5), в оптимальному варіанті виконаною з металу, наприклад, алюмінію. Капсула 5 включає верхній ковпачок 51 та нижню юбку 52, які в оптимальному варіанті з'єднуються призначеними для розламування перехідними деталями 53. Однак верхній ковпачок 51 та нижня юбка 52 також можуть бути відокремленими одне від одного. В оптимальному варіанті верхній ковпачок 51 механічно прикріплюється до ковпачка 2 для забезпечення можливості нормального відкривання та закривання кришки 1. Нижня юбка 52 є подовжньо зафіксованою відносно гільзи 3, але може вільно обертатися. В оптимальному варіанті призначені для розламування перехідні деталі 53 можуть чергуватися з язичками 57, які лежать на зовнішній поверхні нижнього кінця 35, таким чином, щоб утворювати осьовий упор між гільзою 3 та нижньою юбкою 52. В оптимальному варіанті нижня юбка 52 включає деталі, які запобігають зніманню 54, наприклад, утворені язичками 55, які виступають всередину кришки 1 на таку висоту, що у разі, коли нижня юбка 52 відтягується вгору, верхня частина 56 язичків 55 спирається на нижню поверхню кільця 332. В альтернативному варіанті подовжня позиція язичків 55 може бути такою, що верхня частина 56 спирається на нижню поверхню нижнього кінця 35 гільзи 3. У цьому разі гільза 3 може мати відповідне кільцеве гніздо, що забезпечує можливість відносного обертання між нижньою юбкою 52 та гільзою 3. Ковзанню нижньої юбки 52 донизу в оптимальному варіанті перешкоджає те, що нижня юбка 52 спирається на шийку 101 вмістища 100. Завдяки цій конструкції зовнішньої капсули 5, існує можливість забезпечення кришки 1, яка є рівною ззовні, що є особливо бажаним у галузі виробництва високоякісних напоїв. Альтернативний варіант втілення винаходу, який окремо не показується, передбачає, що язички 55 утворюються на такій самій висоті, що й перехідні деталі 53, а не на нижчій. Звичайно, спеціаліст у даній галузі, для задоволення непередбачених і спеціальних вимог, зможе здійснити численні модифікації та зміни у вищеописаних конфігураціях, які охоплюються обсягом захисту винаходу, який визначається представленою нижче формулою винаходу. 40 ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Кришка (1), зокрема, для вмістищ з нарізною горловиною (102), яка включає: гільзу (3), нарізну всередині та ззовні, яка включає кільцеву частину (34), що розташовується у поперечній площині і має радіальну протяжність, таку, щоб накривати частину верхньої поверхні (105) горловини (102); клапанний пристрій (4), вставлений всередину горловини (102) з метою запобігання недозволеному введенню рідини, яка відрізняється тим, що клапанний пристрій (4) включає зовнішню гільзу (433), яка має верхній фланець (434), що може лежати на верхній поверхні (105) горловини (102). 2. Кришка (1) за п. 1, яка відрізняється тим, що гільза (3) включає засоби запобігання зніманню (33) таким чином, щоб у разі насадження кришки (1) на горловину (102) гільза (3) не могла бути знята з горловини (102). 3. Кришка (1) за будь-яким з попередніх пп., яка відрізняється тим, що включає нарізний ковпачок (2), який є здатним запобігати витіканню рідини з вмістища (100) і зачіплюється з зовнішньою нарізкою (32) гільзи (3). 4. Кришка (1) за будь-яким з попередніх пп., яка відрізняється тим, що гільза (3) є нарізною всередині та ззовні лише на подовжньому відрізку (36), меншому за подовжню протяжність гільзи (3). 3 UA 98667 C2 5 5. Кришка (1) за будь-яким з попередніх пп., яка відрізняється тим, що товщина стінки гільзи (3) є незмінною уздовж усього нарізного відрізка (36). 6. Кришка (1) за п. 1, яка відрізняється тим, що мінімальний діаметр (D1) кільцевої частини (34) є меншим за мінімальний діаметр (D3) верхнього фланця (434). 7. Кришка (1) за одним з пп. 1 або 6, яка відрізняється тим, що максимальний діаметр (D2) кільцевої частини (34) є більшим або дорівнює максимальному діаметрові (D4) верхнього фланця (434). 4 UA 98667 C2 5 UA 98667 C2 6 UA 98667 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
