Пляшка скляна і спосіб використання цієї скляної пляшки після її опорожнення

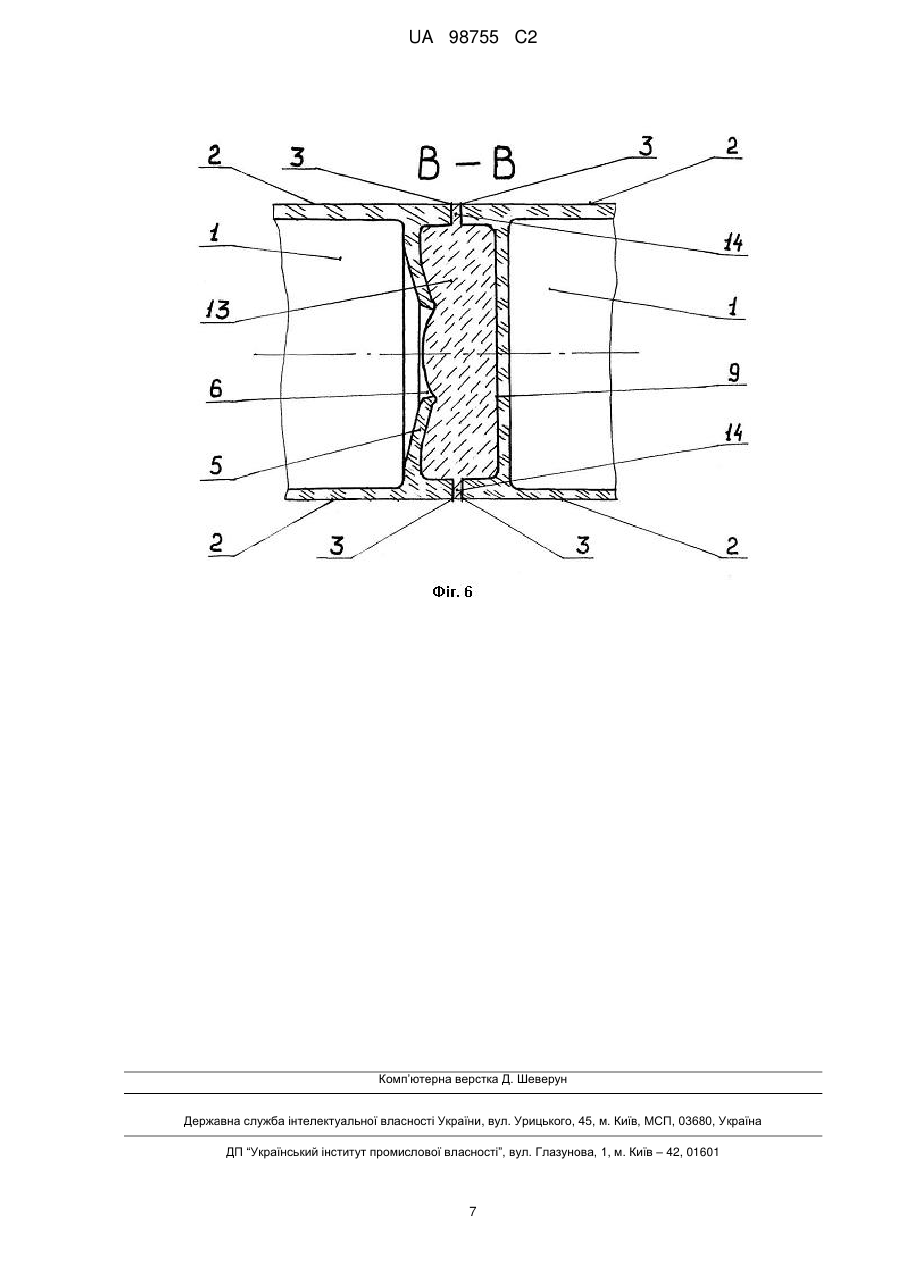

Реферат: 1. Об'єкт винаходу: Пляшка скляна і спосіб використання цієї скляної пляшки після її опорожнення 2. Галузь застосування: Тара, зокрема скляні пляшки для алкогольних напоїв, які пристосовані для використання їх після опорожнения з іншою метою, чим тара. 3. Суть винаходу: Виконання у двох паралельних лицьових граней корпусу скляної пляшки кромок по зовнішньому периметру попарно розташованих в площині, перпендикулярній до лицьових граней, розташування заглиблення по периметру лицьових граней корпусу відносно їх кромок, яке утворене боковими гранями, дном і плечиками, виконання горловини з можливістю її відділення від корпусу в зоні відділення, яка розташована нижче рівня кромок лицьових граней корпусу. Множину цих опорожнених скляних пляшок підготовлюють для іншого використання, для чого відділяють горловину від корпусу в зоні її відділення, а при використанні викладають множину корпусів скляних пляшок лицьовими гранями назовні рядами і, при цьому заповнюють в'яжучим розчином заглиблення, виконане по периметру лицьових граней відносно їх кромок. 4. Технічний результат: Забезпечити оснащення скляної пляшки конструктивними елементами, взаємозв'язок яких дає змогу ефективно використовувати її в інших цілях, тобто цю опорожнену скляну пляшку використовувати безпосередньо як будівельний елемент, і, при цьому зменшити трудомісткість і об'єм в'яжучого розчину, а також використувати світлопрозорі властивості скла. UA 98755 C2 (12) UA 98755 C2 UA 98755 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується тари, зокрема скляних пляшок для зберігання, транспортування та розливу алкогольних напоїв, до того ж які пристосовані для використання їх після опорожнення з іншими цілями, чим тара. Відомий деклараційний патент України Ш 7491 на корисну модель «Пляшка для рідини», МПК В 65 D 1/02, публ. 15.06.2005., патентовласник ДП «Луцький спиртогорілчаний комбінат». Ця пляшка містить корпус, обидві лицьові грані якого виконані у формі прямокутних пластин, бокові його грані мають заглиблення, до того ж корпус має плечики з отвором, який оформлений горловиною, а також дно. Ця пляшка після опорожнення є повторною сировиною, яка порушує екологію і для її переробки потрібні додаткові енергоресурси. До того ж конструктивні елементи даної пляшки і їх взаємозв'язок не дозволяють ефективно використовувати цю пляшку після опорожнення за іншим призначенням. Відомий деклараційний патент України №15911 на корисну модель «Блок будівельний», МПК Е 04 В 1/00, публ. 17.07.2006., патентовласник «Полтавський національний технічний університет ім. Ю. Кондратюка». В даному способі використовують скляну пляшку після її опорожнення з іншими цілями, при цьому підготовлюють кожну із множини опорожнену скляну пляшку для іншого використання, використовують множину опорожнених скляних пляшок, для чого зв'язують їх поміж собою в'яжучим розчином. В даному способі опорожнені скляні пляшки використовують з іншою метою, чим тара шляхом закладання їх у в'яжучий розчин. Даний спосіб іншого використання опорожненої скляної тари трудомісткий, так як для виготовлення даних будівельних елементів із використанням опорожнених скляних пляшок необхідне додаткове устаткування, додаткові технологічні операції, а об’єм в’яжучого розчину перевищує об'єм використаної множини опорожнених скляних пляшок і, до того ж не використовуються світлопрозорі властивості скла. Задачею винаходу «Пляшка скляна і спосіб використання цієї скляної пляшки після її опорожнення» є шляхом виконання таких конструктивних елементів даної пляшки і їх взаємозв'язку як виконання у двох паралельних лицьових граней корпусу пляшки кромок по зовнішньому периметру попарно розташованих в площині, перпендикулярній до лицьових граней, розташування заглиблення по периметру лицьових граней корпусу відносно їх кромок, яке до того ж утворене боковими гранями, дном і плечиками, виконання горловини з можливістю її відділення від корпусу в зоні відділення, яка розташована нижче рівня кромок лицьових граней корпусу, підготовлення цієї скляної пляшки після її опорожнення для іншого використання, для чого відділяють горловину від корпусу в зоні її відділення, а при використанні викладають множину корпусів скляних пляшок лицьовими гранями назовні рядами і, при цьому заповнюють в'яжучим розчином заглиблення, виконане по периметру лицьових граней відносно їх кромок, - забезпечити оснащення скляної пляшки конструктивними елементами, взаємозв'язок яких дає змогу ефективно використовувати її для іншої мети, тобто цю опорожнену скляну пляшку використовувати безпосередньо як будівельний елемент, і, при цьому зменшити трудомісткість і об’єм в'яжучого розчину, а також використувати світлопрозорі властивості скла. Суть винаходу пристрою. Наступне відомо. Ця пляшка містить корпус, обидві лицьові грані якого виконані у формі прямокутних пластин, бокові його грані мають заглиблення, до того ж корпус має плечики з отвором, який оформлений горловиною, а також дно. Наступне нове. Кромки, які утворюють зовнішній периметр паралельних лицьових граней попарно розташовані в площині, перпендикулярній до лицьових граней, заглиблення утворене по периметру лицьових граней корпусу відносно їх кромок боковими гранями, дном і плечиками, горловина виконана з можливістю її відділення, причому зона відділення розташована нижче рівня кромок лицьових граней корпусу. Заглиблення дорівнює не менше ніж 5 мм. Заглиблення є місцем розміщення об'єкта функціонального призначення. Зона відділення горловини розташована нижче не менше ніж на 2 мм. Зона відділення горловини виконана у вигляді пояска пониженої міцності. Горловина виконана із полімерного матеріалу, Отвір оформлений бобишкою, верхня кромка якої розташована нижче рівня кромок лицьових граней корпусу. Верхня кромка бобишки нижче не менше ніж на 2 мм. Технічний результат. Нові конструктивні елементи, їх взаємозв'язок, а також їх взаєморозташування надають скляній пляшці нові споживацькі властивості, тобто можливість трансформації її після опорожнення в елемент для іншого призначення, чим тара. При попарному розташуванні кромок, які утворюють зовнішній периметр паралельних лицьових граней корпусу скляної пляшки в площині, перпендикулярній до лицьових граней, 1 UA 98755 C2 5 10 15 20 25 30 35 40 45 50 55 забезпечується технологічність і зниження трудомісткості при використанні скляної пляшки для іншої мети після її опорожнення. Ця ж суттєва ознака і виконання горловини з можливістю її відділення від корпусу в зоні відділення дає змогу при використанні опорожненої скляної пляшки із іншою метою перетворити її в «цеглину», яка має світлопрозорі паралельні лицьові грані. Параметри цієї «цеглини» можуть відповідати стандартним параметрам будівельного елемента. До того ж внутрішню порожнину опорожненої скляної пляшки, при необхідності, використовують для заповнення її будівельними речовинами, наприклад піском. Всі ці ознаки, а також розташування заглиблення по периметру лицьових граней корпусу відносно їх кромок, яке утворене боковими гранями, дном і плечиками, забезпечують ефективне інше використання опорожненої скляної пляшки після її опорожнення. А варіант виконання скляної пляшки із горловиною, виконаною із полімерного матеріалу, при якому горловина виготовляється окремо від корпусу, дає змогу виготовляти корпус для різного призначення, тобто для виготовлення тари, - з горловиною із полімерного матеріалу, для іншого призначення, - без горловини. Ця пляшка, яка призначена для зберігання, транспортування та розливу алкогольних напоїв, має заглиблення по периметру лицьових граней корпусу відносно їх кромок, яке у варіанті виконання є місцем для розміщення об'єкта функціонального призначення, наприклад або рекламна стрічка, або елемент подарункового набору, або декоративний елемент, що забезпечує покращення споживацьких властивостей скляної тари, а можливість використання її після опорожнення з іншою метою стимулює споживацький попит на напій в запропонованій скляній тарі. Суть винаходу способу. Наступне відомо. Підготовлюють кожну із множини опорожнену скляну пляшку для іншого використання, використовують множину опорожнених скляних пляшок, для чого зв'язують їх поміж собою в'яжучим розчином. Наступне нове. При підготовці кожної опорожненої скляної пляшки для іншого використання, яка має дві паралельні лицьові грані, виконані у формі прямокутних пластин і заглиблення утворене відносно кромок цих лицьових граней по їх периметру, відділяють горловину від корпусу в зоні відділення, а при використанні викладають множину корпусів скляних пляшок лицьовими гранями назовні рядами і, при цьому, заповнюють в'яжучим розчином заглиблення по периметру лицьових гранейкожного корпусу. Викладають рядами світлопрозору стінку. Викладають рядами облицювальну стінку. Викладають рядами підлогу. Технічний результат. Даний спосіб забезпечує використання конструктивних особливостей скляної пляшки, тобто нових конструктивних елементів, їх взаємозв'язку, а також їх взаєморозташування, для використання з іншою метою після її опорожнення. Така суттєва ознака як відділення горловини від корпусу скляної пляшки в зоні відділення при підготовці кожної опорожненої скляної пляшки із множини для іншого використання забезпечує трансформацію скляної пляшки у будівельний елемент типу «цеглина», який має дві світлопрозорі паралельні лицьові грані із якісними кромками по периметру паралельних лицьових граней. Суттєва ознака: викладають множину корпусів скляних пляшок лицьовими гранями назовні рядами, - забезпечує зниження трудомісткості при використанні їх як будівельний елемент і зменшення кількості в'яжучого розчину при укладці їх в ряди. Це забезпечується формою корпусу у вигляді «цеглини», яка має світлопрозорі паралельні лицьові грані із якісними кромками по периметру цих граней. Кладка рядами множини корпусів скляних пляшок, кромки лицьових граней яких попарно розташовані в площині, перпендикулярній до лицьових граней, - забезпечує мінімальну товщину стикових швів між ними. До того ж розташування заглиблення по контуру лицьових граней корпусу відносно їх кромок, утворене боковими гранями, дном і плечиками, - забезпечує при стикуванні кромок сусідніх корпусів в рядах утворення порожнин для розміщення в'яжучого розчину. Це дозволяє будувати світлопрозорі або облицювальні стінки без додаткової обробки їх лицьових поверхонь, поліпшує упаковку, транспортування і складування множини опорожнених скляних пляшок для подальшого використання їх з іншою метою та знижує вірогідність їх розбиття. Сукупність суттєвих ознак способу по підготовці та використанню скляних пляшок для іншої мети після їх опорожнення розширює номенклатуру способів використання множини опорожнених скляних пляшок з іншою метою, що поліпшує екологічну ситуацію в навколишньому середовищі. Винахід ілюструється наступними кресленнями: фіг. 1 - загальний вигляд, вид спереду; фіг. 2 - загальний вигляд, вид збоку; фіг. 3 - варіант виконання горловини із полімерного матеріалу; фіг. 4 - поперечний переріз корпусу пляшки; фіг. 5 - світлопрозора стінка, вид спереду; фіг. 6 поперечний переріз стиковки корпусів опорожнених скляних пляшок в світлопрозорій стінці. 2 UA 98755 C2 5 10 15 20 25 30 35 40 45 Пристрій фіг.1-4 має корпус поз. 1, який містить: дві паралельні лицьові грані поз. 2 у формі прямокутних пластин, ці лицьові грані по периметру мають кромки поз. 3, які утворюють їх зовнішній периметр і попарно розташовані в площині, перпендикулярній до лицьових граней; бокові грані поз. 4; плечики поз. 5 з отвором поз. 6, який оформлений горловиною поз. 7, яка виконана з можливістю відділення її від корпусу в зоні відділення поз. 8; дно поз. 9. У першому варіанті виконання фіг. 1, 2 горловина має зону відділення у вигляді пояска пониженої міцності. Ця зона відділення розташована нижче кромок лицьових граней не менше ніж на 2 мм. У другому варіанті виконання фіг. 3 горловина виконана із полімерного матеріалу, отвір має наплив у вигляді бобишки поз. 10 під цю горловину, наприклад із стиковочним буртиком поз. 11. Верхня кромка бобишки розташована нижче кромок лицьових граней не менше ніж на 2 мм. По периметру лицьових граней корпусу відносно їх кромок утворене боковими гранями, дном і плечиками заглиблення поз. 12, яке дорівнює не менше ніж 5 мм. Це заглиблення у варіанті виконання є місцем розміщення об'єкта або об'єктів функціонального призначення, наприклад, або рекламної стрічки, або елемента подарункового набору, або декоративного елемента. Скляна пляшка для напоїв експлуатується наступним чином, фіг. 1-4. Виготовляють скляну пляшку, корпус поз. 1 якої має поперечний переріз фіг. 4, утворений лицьовими гранями поз. 2 і боковими гранями поз. 4. В першому варіанті виконання фіг. 1, 2 отвір поз. 6 оформлений горловиною поз. 7 із зоною відділення поз. 8 у вигляді пояска пониженої міцності. В другому варіанті виконання отвір оформлений бобишкою поз. 10. Горловина до цієї пляшки виготовляється окремо із полімерного матеріалу і з'єднується із бобишкою, наприклад напресовкою по стиковочному буртику поз. 11. Попередньо заповнюють скляну пляшку будьяким напоєм в заводських умовах і закорковують її. Розмішують в заглибленні поз. 12, виконаному по периметру лицьових граней боковими гранями, дном і плечиками об'єкт функціонального призначення, наприклад рекламну стрічку. Після використання скляної пляшки за призначенням, тобто як тари, після опорожнення її використовують для інших цілей. Спосіб використання скляної пляшки, яка має конструктивні елементи за п. 1 формули, після її опорожнення, фіг. 5, 6 складається з наступних операцій: підготовлюють кожну із множини опорожнену скляну пляшку фіг. 1-3 для іншого використання, для чого відділяють горловину поз. 7 від її корпусу поз. 1 в зоні відділення поз. 8; використовують множину корпусів скляних пляшок, для чого викладають їх лицьовими гранями поз. 2 назовні рядами і, при цьому заповнюють в'яжучим розчином поз. 13 заглиблення поз. 12 по периметру лицьових граней кожного корпусу. Приклад. Фіг. 5, 6. При використанні скляної пляшки після її опорожнення з іншою метою чим тара, їх необхідну множину для зведення не несучій світлопрозорій стінці, доставляють на місце будівництва. При підготовці кожної із множини опорожненої скляної пляшки фіг. 1-3 для зведення не несучій світло прозорій стінці відділяють горловину поз. 7 від корпусу поз.1 в зоні відділення поз. 8, або по пояску пониженої міцності у випадку оформлення отвору поз. 6 горловиною шляхом її відколювання, або у випадку оформлення отвору бобишкою поз. 10 з буртиком поз. 11 шляхом зрізання горловини із полімерного матеріалу з буртика. Почергово викладають множину корпусів скляних пляшок лицьовими гранями поз. 2 назовні в ряд на довжину не несучої світлопрозорої стінки і, при цьому розмішують корпуси в ряду таким чином, що сусідні корпуси щільно стикуються по кромках поз. 3 і формують мінімально видимий шов поз. 14 із в'яжучого розчину поз. 13, яким заповнюють заглиблення поз. 12 по периметру лицьових граней кожного корпусу. В'яжучий розчин заповнює порожнини, створені відповідними заглибленнями сусідніх корпусів і герметизує отвори корпусів. Ряди викладають з перев'язкою швів, використовуючи при цьому корпуси скляних пляшок різної місткості, і зводять не несучу світлопрозору стінку необхідного розміру, поверхні якої не потребують додаткової обробки. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Пляшка скляна, яка містить корпус, обидві лицьові грані якого виконані у вигляді прямокутних пластин, бокові його грані мають заглиблення, до того ж корпус має плечики, між якими знаходиться отвір, закритий горловиною, що виконана з можливістю відділення, а також дно, яка відрізняється тим, що лицьові грані пляшки є паралельними одна одній та мають кромки по периметру, причому ці кромки виступають над боковими гранями, дном та плечиками пляшки, утворюючи заглиблення, а зона відділення горловини виконана нижче рівня кромок лицьових граней корпуса. 2. Пляшка скляна за п. 1, яка відрізняється тим, що заглиблення дорівнює не менше ніж 5 мм. 3. Пляшка скляна за будь-яким з пп. 1-2, яка відрізняється тим, що заглиблення є місцем розміщення об'єкта функціонального призначення. 3 UA 98755 C2 5 10 15 4. Пляшка скляна за п. 1, яка відрізняється тим, що зона відділення горловини розташована нижче не менше ніж на 2 мм. 5. Пляшка скляна за будь-яким з пп. 1-4, яка відрізняється тим, що зона відділення горловини виконана у вигляді пояска пониженої міцності. 6. Пляшка скляна за п. 1, яка відрізняється тим, що горловина виконана із полімерного матерілу. 7. Пляшка скляна за будь-яким з пп. 1-6, яка відрізняється тим, що отвір оформлений бобишкою, верхня кромка якої розташована нижче рівня кромок лицьових граней корпусу. 8. Пляшка скляна за п. 7, яка відрізняється тим, що верхня кромка бобишки нижче не менше ніж на 2 мм. 9. Спосіб використання скляної пляшки за п. 1 після її опорожнення, при якому підготовлюють кожну із множини опорожнених скляних пляшок, відділяючи горловину від корпусу в зоні відділення, викладають множину корпусів скляних пляшок лицьовими гранями назовні рядами та зв'язують їх поміж собою в'яжучим розчином, який відрізняється тим, що в'яжучим розчином заповнюють заглиблення, утворені кромками, по периметру лицьових граней кожного корпусу та стикують корпуси по кромках лицьових граней. 4 UA 98755 C2 5 UA 98755 C2 6 UA 98755 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
