Куполоподібний елемент для труби профільованої листової металочерепичної покрівлі

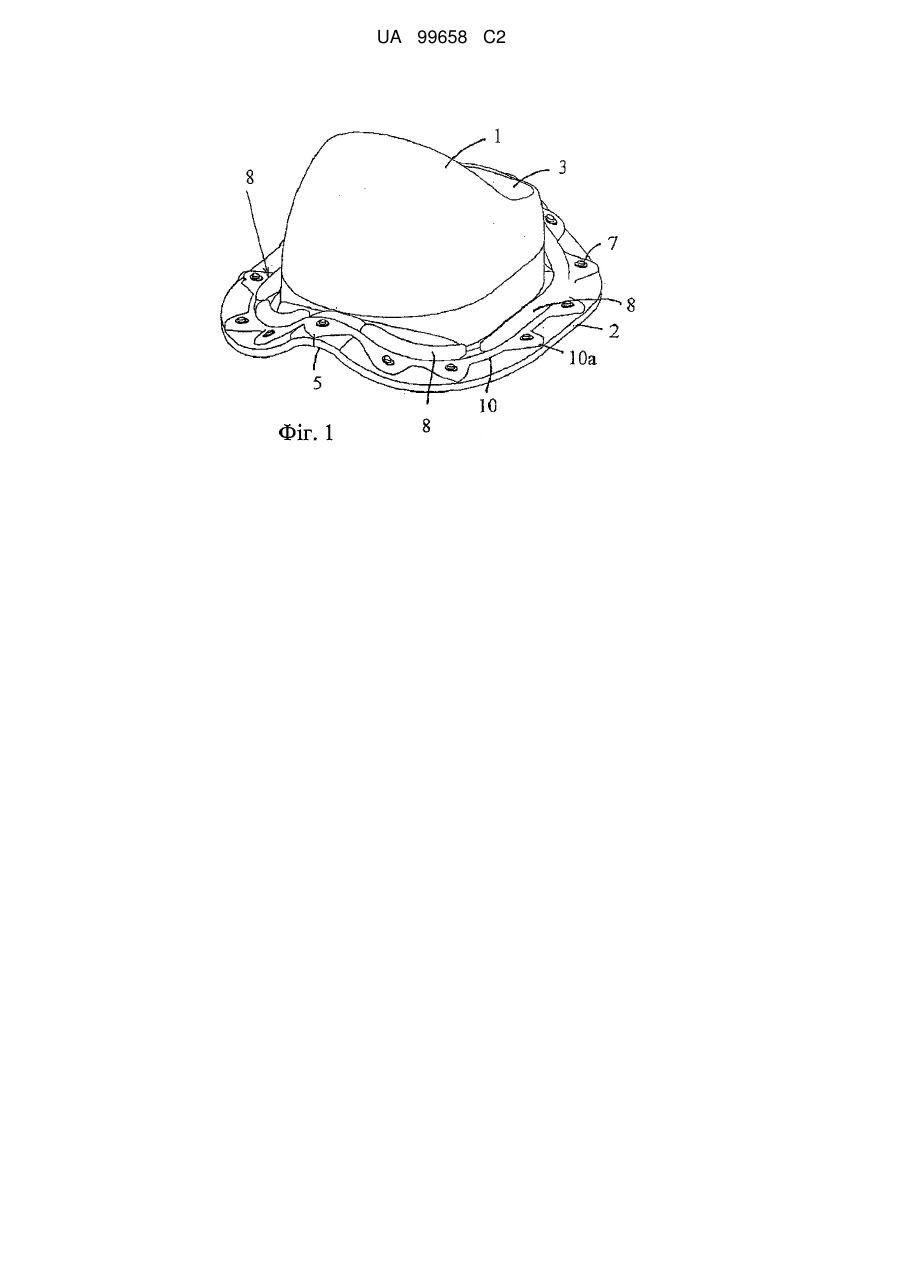

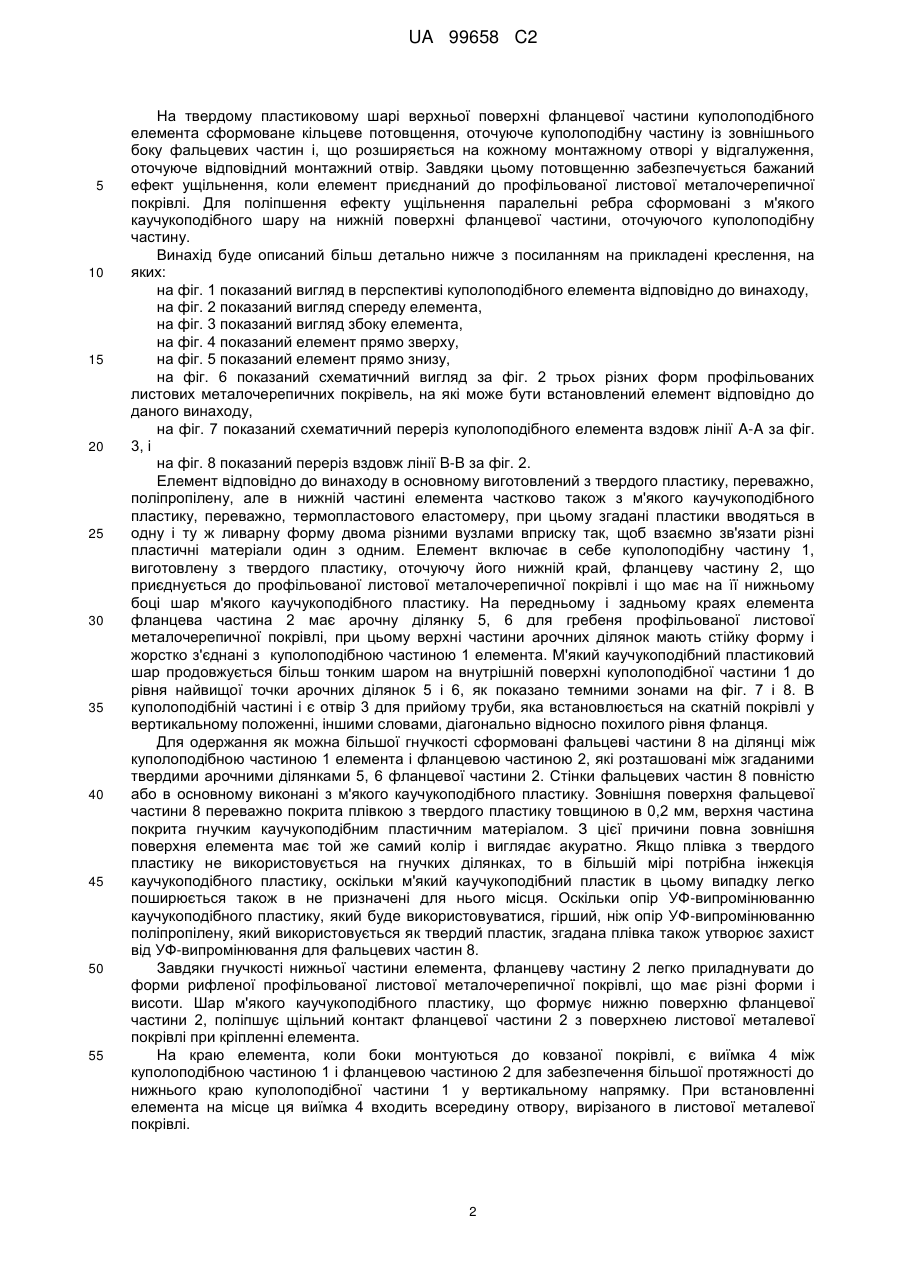

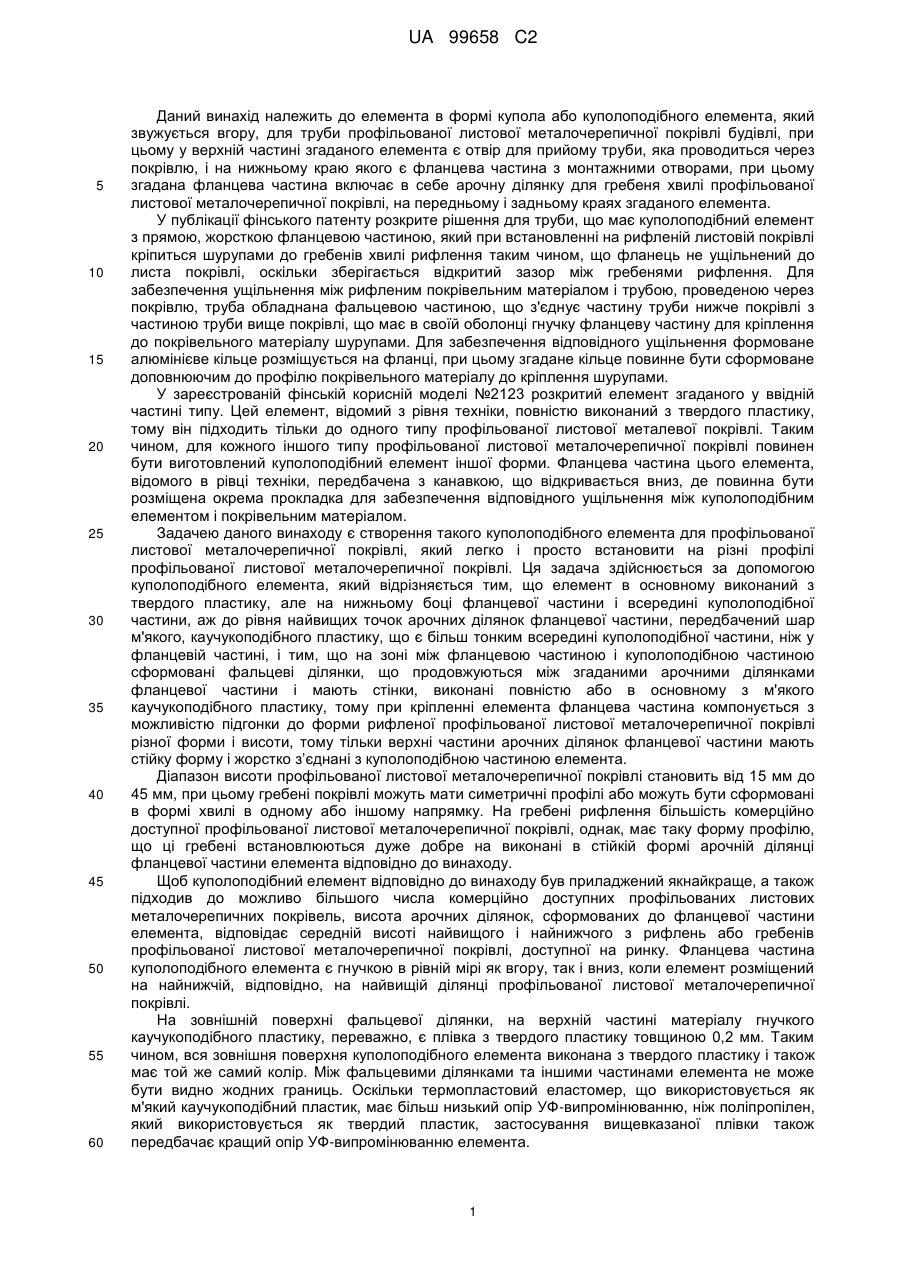

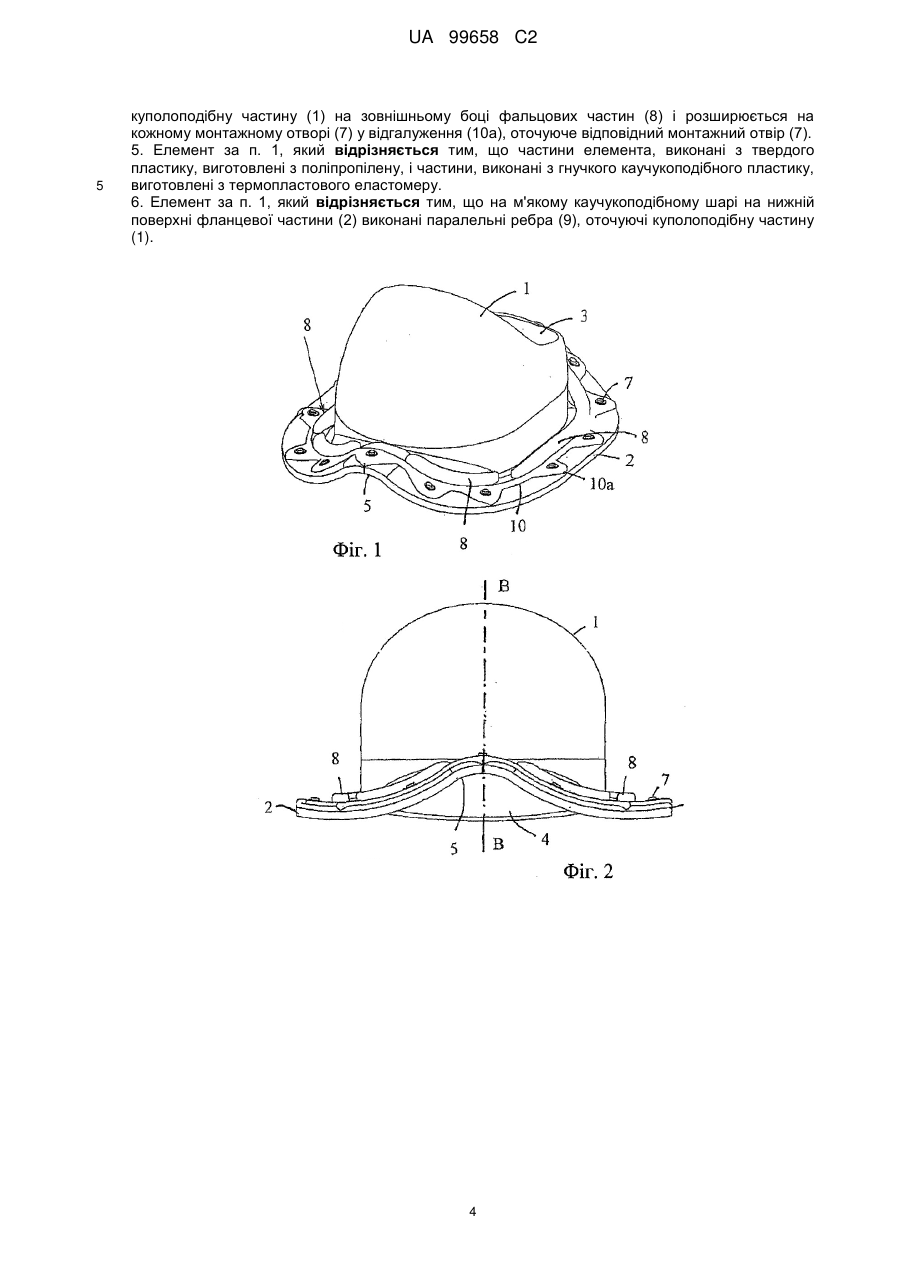

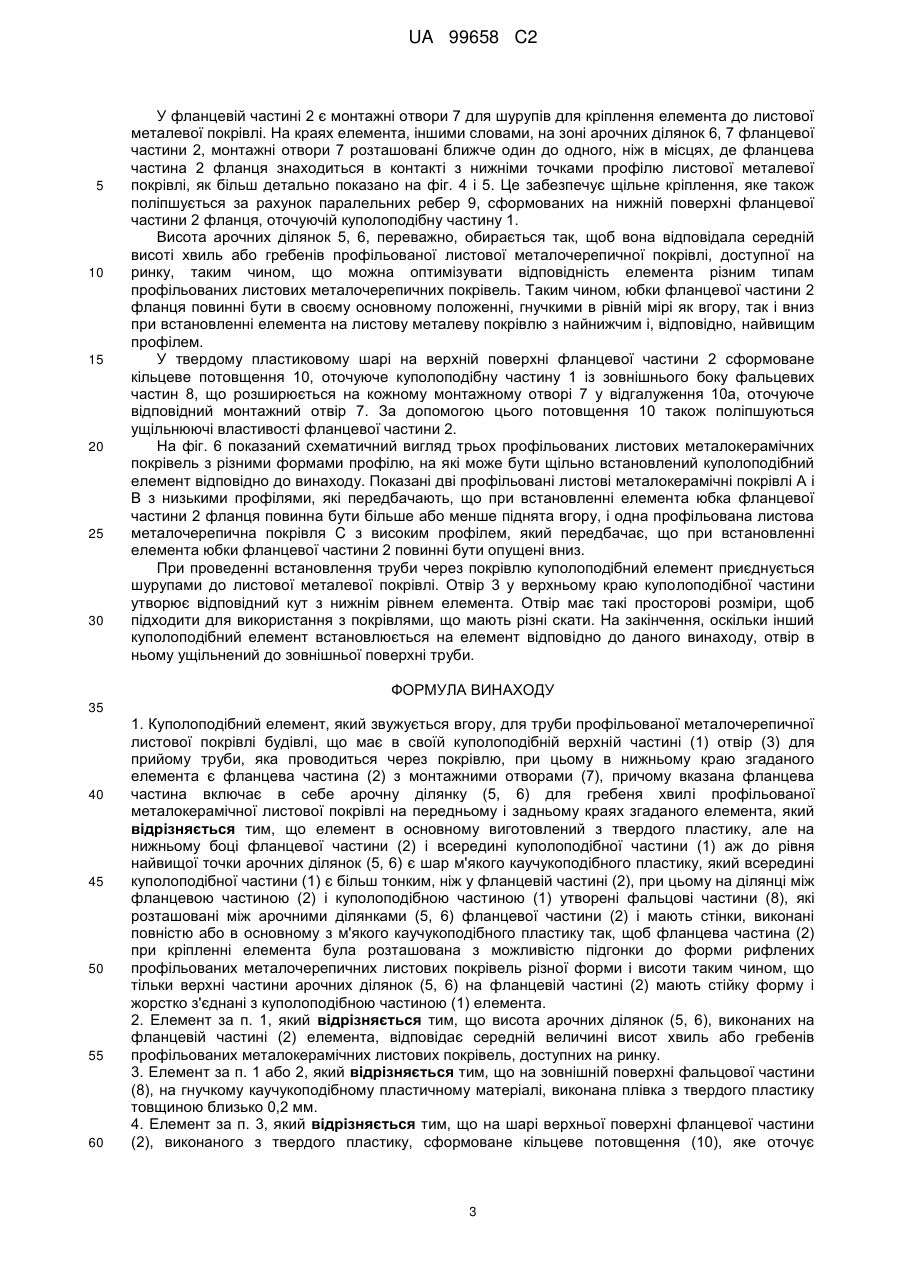

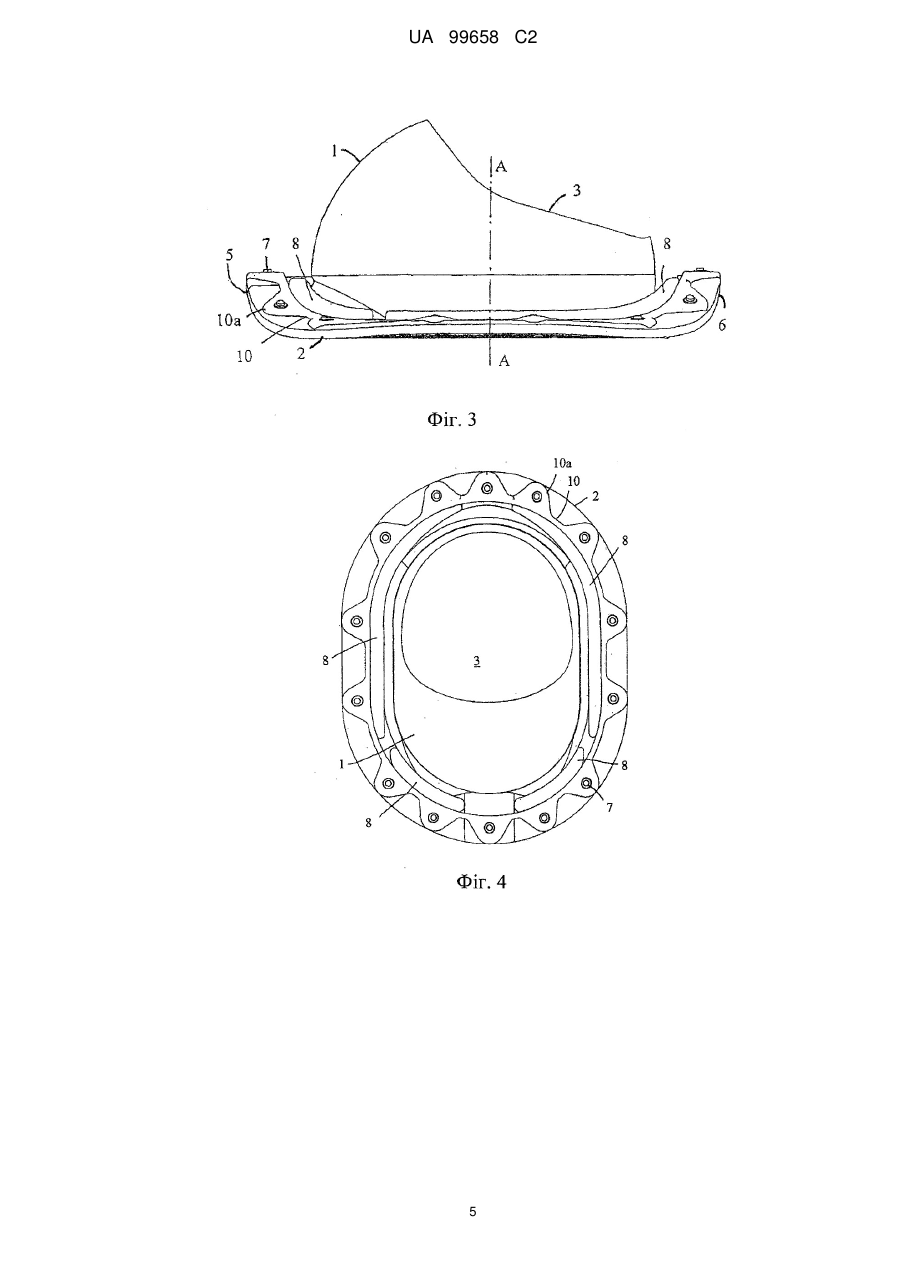

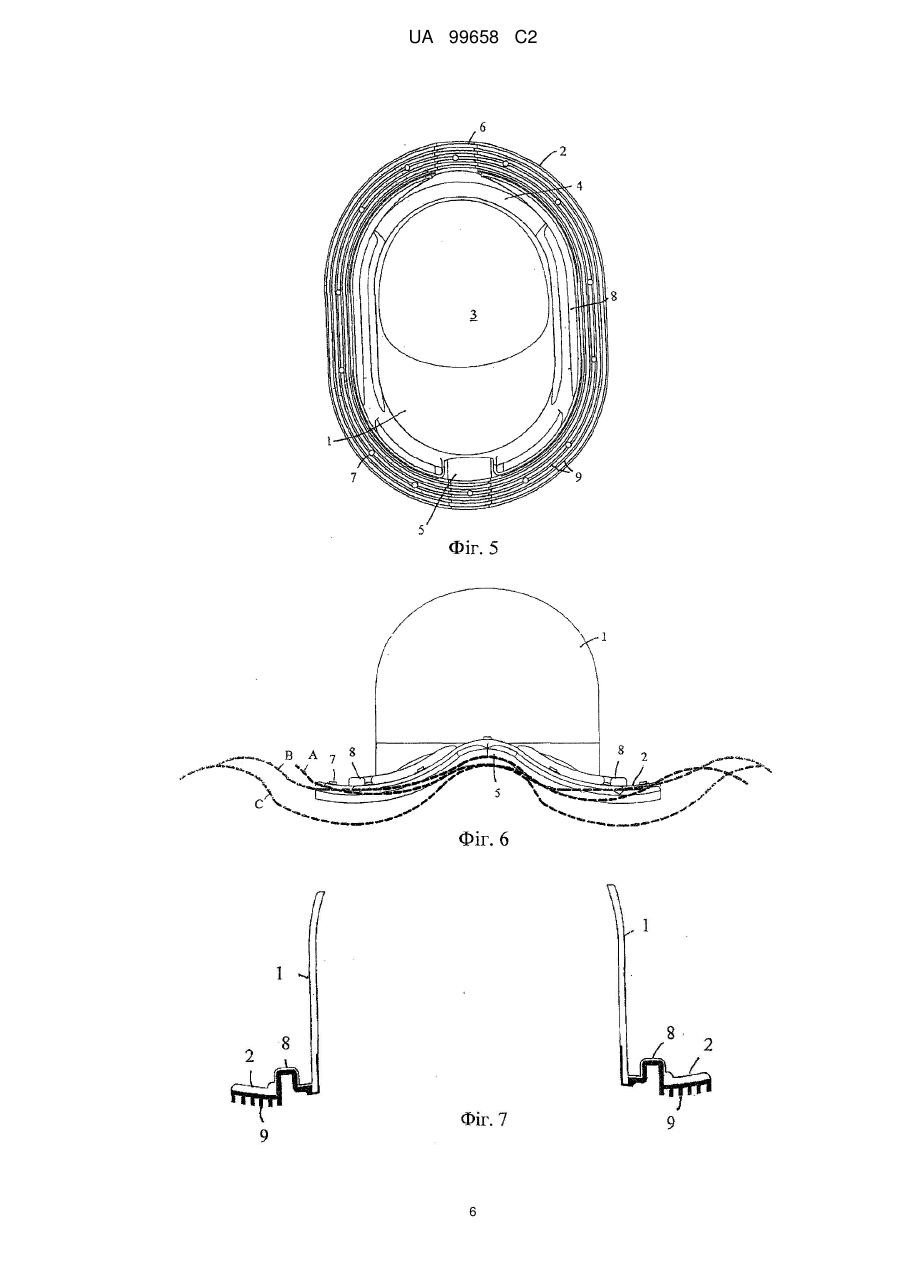

Реферат: Винахід стосується куполоподібного елемента, який звужується вгору, для труби профільованої металочерепичної листової покрівлі будівлі, згаданий елемент в куполоподібній верхній частині (1) має отвір (3) для прийому труби, яка проводиться через покрівлю, при цьому на нижньому краю згаданого елемента є фланцева частина (2) з монтажними отворами (7), що включає в себе арочну ділянку (5, 6) для гребеня хвилі профільованої металочерепичної листової покрівлі на передньому і задньому краю згаданого елемента. Елемент відрізняється тим, що в основному виконаний з твердого пластику, але на нижньому боці фланцевої частини (2) і всередині куполоподібної частини (1) аж до рівня найвищої точки арочних ділянок (5, 6) є шар м'якого каучукоподібного пластику, який всередині куполоподібної частини (1) є більш тонким, ніж в фланцевій частині (2), і тим, що на зоні між фланцевою частиною (2) і куполоподібною частиною (1) сформовані фальцові частини (8), які розташовані між згаданими арочними ділянками (5, 6) фланцевої частини (2) і мають стінки, виконані повністю або в основному з м'якого каучукоподібного пластику так, щоб фланцева частина (2) при кріпленні елемента була розташована з можливістю підгонки до форми рифлених профільованих металочерепичних листових покрівель різної форми і висоти таким чином, що тільки верхні частини арочних ділянок (5, 6) на фланцевій частині (2) мають стійку форму і жорстко з'єднані з куполоподібною частиною (1) елемента. UA 99658 C2 (12) UA 99658 C2 UA 99658 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до елемента в формі купола або куполоподібного елемента, який звужується вгору, для труби профільованої листової металочерепичної покрівлі будівлі, при цьому у верхній частині згаданого елемента є отвір для прийому труби, яка проводиться через покрівлю, і на нижньому краю якого є фланцева частина з монтажними отворами, при цьому згадана фланцева частина включає в себе арочну ділянку для гребеня хвилі профільованої листової металочерепичної покрівлі, на передньому і задньому краях згаданого елемента. У публікації фінського патенту розкрите рішення для труби, що має куполоподібний елемент з прямою, жорсткою фланцевою частиною, який при встановленні на рифленій листовій покрівлі кріпиться шурупами до гребенів хвилі рифлення таким чином, що фланець не ущільнений до листа покрівлі, оскільки зберігається відкритий зазор між гребенями рифлення. Для забезпечення ущільнення між рифленим покрівельним матеріалом і трубою, проведеною через покрівлю, труба обладнана фальцевою частиною, що з'єднує частину труби нижче покрівлі з частиною труби вище покрівлі, що має в своїй оболонці гнучку фланцеву частину для кріплення до покрівельного матеріалу шурупами. Для забезпечення відповідного ущільнення формоване алюмінієве кільце розміщується на фланці, при цьому згадане кільце повинне бути сформоване доповнюючим до профілю покрівельного матеріалу до кріплення шурупами. У зареєстрованій фінській корисній моделі №2123 розкритий елемент згаданого у ввідній частині типу. Цей елемент, відомий з рівня техніки, повністю виконаний з твердого пластику, тому він підходить тільки до одного типу профільованої листової металевої покрівлі. Таким чином, для кожного іншого типу профільованої листової металочерепичної покрівлі повинен бути виготовлений куполоподібний елемент іншої форми. Фланцева частина цього елемента, відомого в рівці техніки, передбачена з канавкою, що відкривається вниз, де повинна бути розміщена окрема прокладка для забезпечення відповідного ущільнення між куполоподібним елементом і покрівельним матеріалом. Задачею даного винаходу є створення такого куполоподібного елемента для профільованої листової металочерепичної покрівлі, який легко і просто встановити на різні профілі профільованої листової металочерепичної покрівлі. Ця задача здійснюється за допомогою куполоподібного елемента, який відрізняється тим, що елемент в основному виконаний з твердого пластику, але на нижньому боці фланцевої частини і всередині куполоподібної частини, аж до рівня найвищих точок арочних ділянок фланцевої частини, передбачений шар м'якого, каучукоподібного пластику, що є більш тонким всередині куполоподібної частини, ніж у фланцевій частині, і тим, що на зоні між фланцевою частиною і куполоподібною частиною сформовані фальцеві ділянки, що продовжуються між згаданими арочними ділянками фланцевої частини і мають стінки, виконані повністю або в основному з м'якого каучукоподібного пластику,тому при кріпленні елемента фланцева частина компонується з можливістю підгонки до форми рифленої профільованої листової металочерепичної покрівлі різної форми і висоти, тому тільки верхні частини арочних ділянок фланцевої частини мають стійку форму і жорстко з’єднані з куполоподібною частиною елемента. Діапазон висоти профільованої листової металочерепичної покрівлі становить від 15 мм до 45 мм, при цьому гребені покрівлі можуть мати симетричні профілі або можуть бути сформовані в формі хвилі в одному або іншому напрямку. На гребені рифлення більшість комерційно доступної профільованої листової металочерепичної покрівлі, однак, має таку форму профілю, що ці гребені встановлюються дуже добре на виконані в стійкій формі арочній ділянці фланцевої частини елемента відповідно до винаходу. Щоб куполоподібний елемент відповідно до винаходу був приладжений якнайкраще, а також підходив до можливо більшого числа комерційно доступних профільованих листових металочерепичних покрівель, висота арочних ділянок, сформованих до фланцевої частини елемента, відповідає середній висоті найвищого і найнижчого з рифлень або гребенів профільованої листової металочерепичної покрівлі, доступної на ринку. Фланцева частина куполоподібного елемента є гнучкою в рівній мірі як вгору, так і вниз, коли елемент розміщений на найнижчій, відповідно, на найвищій ділянці профільованої листової металочерепичної покрівлі. На зовнішній поверхні фальцевої ділянки, на верхній частині матеріалу гнучкого каучукоподібного пластику, переважно, є плівка з твердого пластику товщиною 0,2 мм. Таким чином, вся зовнішня поверхня куполоподібного елемента виконана з твердого пластику і також має той же самий колір. Між фальцевими ділянками та іншими частинами елемента не може бути видно жодних границь. Оскільки термопластовий еластомер, що використовується як м'який каучукоподібний пластик, має більш низький опір УФ-випромінюванню, ніж поліпропілен, який використовується як твердий пластик, застосування вищевказаної плівки також передбачає кращий опір УФ-випромінюванню елемента. 1 UA 99658 C2 5 10 15 20 25 30 35 40 45 50 55 На твердому пластиковому шарі верхньої поверхні фланцевої частини куполоподібного елемента сформоване кільцеве потовщення, оточуюче куполоподібну частину із зовнішнього боку фальцевих частин і, що розширяється на кожному монтажному отворі у відгалуження, оточуюче відповідний монтажний отвір. Завдяки цьому потовщенню забезпечується бажаний ефект ущільнення, коли елемент приєднаний до профільованої листової металочерепичної покрівлі. Для поліпшення ефекту ущільнення паралельні ребра сформовані з м'якого каучукоподібного шару на нижній поверхні фланцевої частини, оточуючого куполоподібну частину. Винахід буде описаний більш детально нижче з посиланням на прикладені креслення, на яких: на фіг. 1 показаний вигляд в перспективі куполоподібного елемента відповідно до винаходу, на фіг. 2 показаний вигляд спереду елемента, на фіг. 3 показаний вигляд збоку елемента, на фіг. 4 показаний елемент прямо зверху, на фіг. 5 показаний елемент прямо знизу, на фіг. 6 показаний схематичний вигляд за фіг. 2 трьох різних форм профільованих листових металочерепичних покрівель, на які може бути встановлений елемент відповідно до даного винаходу, на фіг. 7 показаний схематичний переріз куполоподібного елемента вздовж лінії A-A за фіг. 3, і на фіг. 8 показаний переріз вздовж лінії B-B за фіг. 2. Елемент відповідно до винаходу в основному виготовлений з твердого пластику, переважно, поліпропілену, але в нижній частині елемента частково також з м'якого каучукоподібного пластику, переважно, термопластового еластомеру, при цьому згадані пластики вводяться в одну і ту ж ливарну форму двома різними вузлами вприску так, щоб взаємно зв'язати різні пластичні матеріали один з одним. Елемент включає в себе куполоподібну частину 1, виготовлену з твердого пластику, оточуючу його нижній край, фланцеву частину 2, що приєднується до профільованої листової металочерепичної покрівлі і що має на її нижньому боці шар м'якого каучукоподібного пластику. На передньому і задньому краях елемента фланцева частина 2 має арочну ділянку 5, 6 для гребеня профільованої листової металочерепичної покрівлі, при цьому верхні частини арочних ділянок мають стійку форму і жорстко з'єднані з куполоподібною частиною 1 елемента. М'який каучукоподібний пластиковий шар продовжується більш тонким шаром на внутрішній поверхні куполоподібної частини 1 до рівня найвищої точки арочних ділянок 5 і 6, як показано темними зонами на фіг. 7 і 8. В куполоподібній частині і є отвір 3 для прийому труби, яка встановлюється на скатній покрівлі у вертикальному положенні, іншими словами, діагонально відносно похилого рівня фланця. Для одержання як можна більшої гнучкості сформовані фальцеві частини 8 на ділянці між куполоподібною частиною 1 елемента і фланцевою частиною 2, які розташовані між згаданими твердими арочними ділянками 5, 6 фланцевої частини 2. Стінки фальцевих частин 8 повністю або в основному виконані з м'якого каучукоподібного пластику. Зовнішня поверхня фальцевої частини 8 переважно покрита плівкою з твердого пластику товщиною в 0,2 мм, верхня частина покрита гнучким каучукоподібним пластичним матеріалом. З цієї причини повна зовнішня поверхня елемента має той же самий колір і виглядає акуратно. Якщо плівка з твердого пластику не використовується на гнучких ділянках, то в більшій мірі потрібна інжекція каучукоподібного пластику, оскільки м'який каучукоподібний пластик в цьому випадку легко поширюється також в не призначені для нього місця. Оскільки опір УФ-випромінюванню каучукоподібного пластику, який буде використовуватися, гірший, ніж опір УФ-випромінюванню поліпропілену, який використовується як твердий пластик, згадана плівка також утворює захист від УФ-випромінювання для фальцевих частин 8. Завдяки гнучкості нижньої частини елемента, фланцеву частину 2 легко приладнувати до форми рифленої профільованої листової металочерепичної покрівлі, що має різні форми і висоти. Шар м'якого каучукоподібного пластику, що формує нижню поверхню фланцевої частини 2, поліпшує щільний контакт фланцевої частини 2 з поверхнею листової металевої покрівлі при кріпленні елемента. На краю елемента, коли боки монтуються до ковзаної покрівлі, є виїмка 4 між куполоподібною частиною 1 і фланцевою частиною 2 для забезпечення більшої протяжності до нижнього краю куполоподібної частини 1 у вертикальному напрямку. При встановленні елемента на місце ця виїмка 4 входить всередину отвору, вирізаного в листової металевої покрівлі. 2 UA 99658 C2 5 10 15 20 25 30 У фланцевій частині 2 є монтажні отвори 7 для шурупів для кріплення елемента до листової металевої покрівлі. На краях елемента, іншими словами, на зоні арочних ділянок 6, 7 фланцевої частини 2, монтажні отвори 7 розташовані ближче один до одного, ніж в місцях, де фланцева частина 2 фланця знаходиться в контакті з нижніми точками профілю листової металевої покрівлі, як більш детально показано на фіг. 4 і 5. Це забезпечує щільне кріплення, яке також поліпшується за рахунок паралельних ребер 9, сформованих на нижній поверхні фланцевої частини 2 фланця, оточуючій куполоподібну частину 1. Висота арочних ділянок 5, 6, переважно, обирається так, щоб вона відповідала середній висоті хвиль або гребенів профільованої листової металочерепичної покрівлі, доступної на ринку, таким чином, що можна оптимізувати відповідність елемента різним типам профільованих листових металочерепичних покрівель. Таким чином, юбки фланцевої частини 2 фланця повинні бути в своєму основному положенні, гнучкими в рівній мірі як вгору, так і вниз при встановленні елемента на листову металеву покрівлю з найнижчим і, відповідно, найвищим профілем. У твердому пластиковому шарі на верхній поверхні фланцевої частини 2 сформоване кільцеве потовщення 10, оточуюче куполоподібну частину 1 із зовнішнього боку фальцевих частин 8, що розширюється на кожному монтажному отворі 7 у відгалуження 10а, оточуюче відповідний монтажний отвір 7. За допомогою цього потовщення 10 також поліпшуються ущільнюючі властивості фланцевої частини 2. На фіг. 6 показаний схематичний вигляд трьох профільованих листових металокерамічних покрівель з різними формами профілю, на які може бути щільно встановлений куполоподібний елемент відповідно до винаходу. Показані дві профільовані листові металокерамічні покрівлі А і В з низькими профілями, які передбачають, що при встановленні елемента юбка фланцевої частини 2 фланця повинна бути більше або менше піднята вгору, і одна профільована листова металочерепична покрівля C з високим профілем, який передбачає, що при встановленні елемента юбки фланцевої частини 2 повинні бути опущені вниз. При проведенні встановлення труби через покрівлю куполоподібний елемент приєднується шурупами до листової металевої покрівлі. Отвір 3 у верхньому краю куполоподібної частини утворює відповідний кут з нижнім рівнем елемента. Отвір має такі просторові розміри, щоб підходити для використання з покрівлями, що мають різні скати. На закінчення, оскільки інший куполоподібний елемент встановлюється на елемент відповідно до даного винаходу, отвір в ньому ущільнений до зовнішньої поверхні труби. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Куполоподібний елемент, який звужується вгору, для труби профільованої металочерепичної листової покрівлі будівлі, що має в своїй куполоподібній верхній частині (1) отвір (3) для прийому труби, яка проводиться через покрівлю, при цьому в нижньому краю згаданого елемента є фланцева частина (2) з монтажними отворами (7), причому вказана фланцева частина включає в себе арочну ділянку (5, 6) для гребеня хвилі профільованої металокерамічної листової покрівлі на передньому і задньому краях згаданого елемента, який відрізняється тим, що елемент в основному виготовлений з твердого пластику, але на нижньому боці фланцевої частини (2) і всередині куполоподібної частини (1) аж до рівня найвищої точки арочних ділянок (5, 6) є шар м'якого каучукоподібного пластику, який всередині куполоподібної частини (1) є більш тонким, ніж у фланцевій частині (2), при цьому на ділянці між фланцевою частиною (2) і куполоподібною частиною (1) утворені фальцові частини (8), які розташовані між арочними ділянками (5, 6) фланцевої частини (2) і мають стінки, виконані повністю або в основному з м'якого каучукоподібного пластику так, щоб фланцева частина (2) при кріпленні елемента була розташована з можливістю підгонки до форми рифлених профільованих металочерепичних листових покрівель різної форми і висоти таким чином, що тільки верхні частини арочних ділянок (5, 6) на фланцевій частині (2) мають стійку форму і жорстко з'єднані з куполоподібною частиною (1) елемента. 2. Елемент за п. 1, який відрізняється тим, що висота арочних ділянок (5, 6), виконаних на фланцевій частині (2) елемента, відповідає середній величині висот хвиль або гребенів профільованих металокерамічних листових покрівель, доступних на ринку. 3. Елемент за п. 1 або 2, який відрізняється тим, що на зовнішній поверхні фальцової частини (8), на гнучкому каучукоподібному пластичному матеріалі, виконана плівка з твердого пластику товщиною близько 0,2 мм. 4. Елемент за п. 3, який відрізняється тим, що на шарі верхньої поверхні фланцевої частини (2), виконаного з твердого пластику, сформоване кільцеве потовщення (10), яке оточує 3 UA 99658 C2 5 куполоподібну частину (1) на зовнішньому боці фальцових частин (8) і розширюється на кожному монтажному отворі (7) у відгалуження (10а), оточуюче відповідний монтажний отвір (7). 5. Елемент за п. 1, який відрізняється тим, що частини елемента, виконані з твердого пластику, виготовлені з поліпропілену, і частини, виконані з гнучкого каучукоподібного пластику, виготовлені з термопластового еластомеру. 6. Елемент за п. 1, який відрізняється тим, що на м'якому каучукоподібному шарі на нижній поверхні фланцевої частини (2) виконані паралельні ребра (9), оточуючі куполоподібну частину (1). 4 UA 99658 C2 5 UA 99658 C2 6 UA 99658 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
