B23P 15/14 — деталей передач, наприклад зубчастих кілець

Номер патенту: 110823

Опубліковано: 25.02.2016

Автори: Підгаєцький Михайло Матвійович, Скібінський Олександр Іванович, Гнатюк Андрій Олександрович

МПК: B21K 1/30, B23P 15/14, B24B 19/08 ...

Мітки: профілю, спосіб, зовнішнього, планетарного, умовах, обкату, внутрішнього, передачі, шліфування, героторної, колеса

Формула / Реферат:

Спосіб шліфування внутрішнього профілю зовнішнього колеса героторної передачі в умовах планетарного обкату, який складається з позиціонування колеса на поворотному столі, надання складних рухів із заданою між ними швидкістю на поворотному столі, обертання шліфувального круга і його осьовий та радіальний рух подачі, при цьому шліфувальний круг входить всередину оброблюваного колеса для утворення профілю зуба, збереження радіуса профілю...

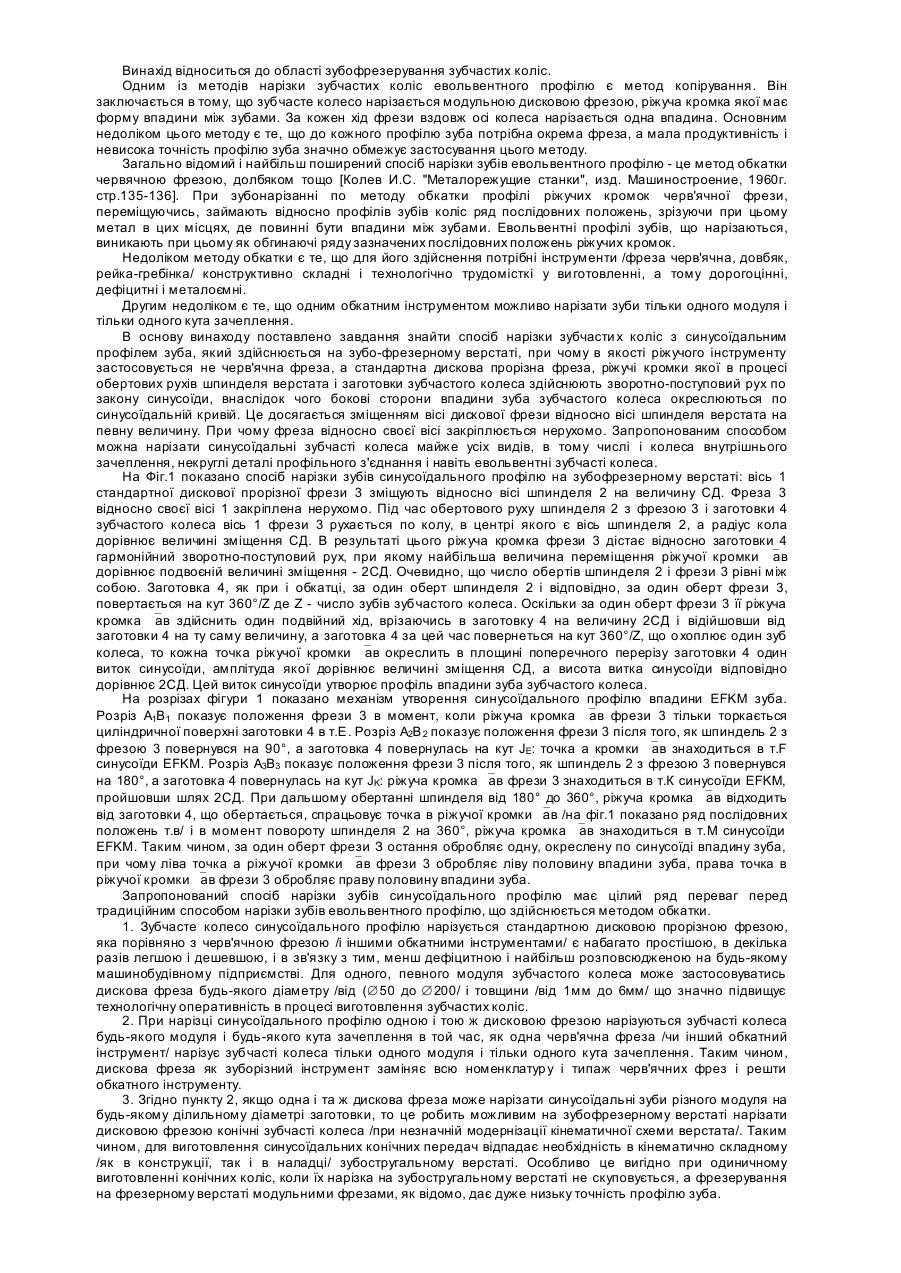

Номер патенту: 73550

Опубліковано: 15.08.2005

Автор: Благут Еміль Миколайович

МПК: B23P 15/14

Мітки: синусоїдальної, нарізки, передачі, коліс, спосіб, зубчастих, благута

Формула / Реферат:

Спосіб нарізки зубчастих коліс синусоїдальної передачі на зубофрезерному верстаті методом дотику і обкатки дисковою прорізною фрезою, який відрізняється тим, що вісь фрези зміщують відносно осі шпинделя верстата на певну величину, фрезу закріплюють нерухомо відносно її осі, надають обертальний рух шпинделю та заготовці, в процесі чого різальна кромка фрези отримує гармонійний зворотно-поступальний рух по закону синусоїди, при чому крайні...

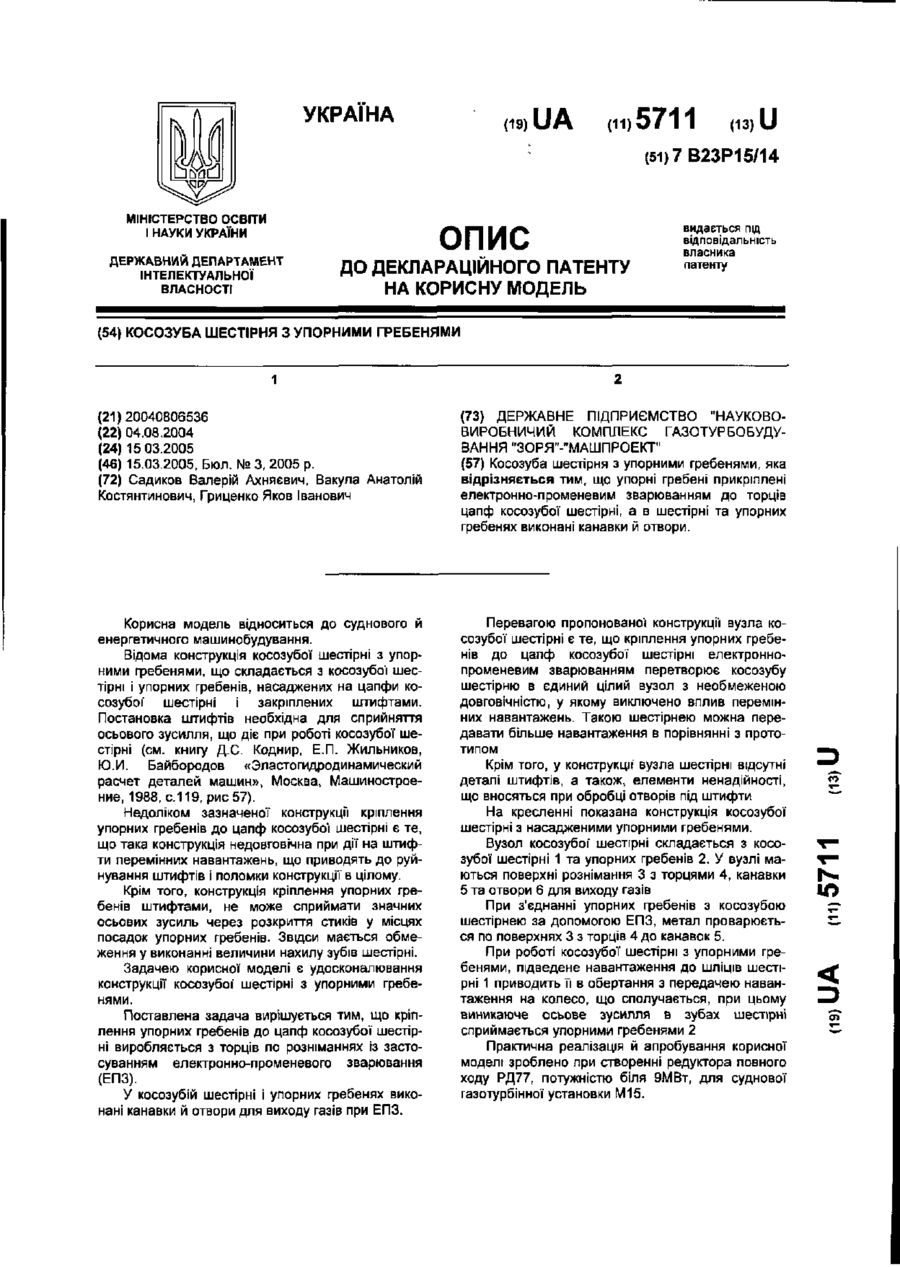

Номер патенту: 5711

Опубліковано: 15.03.2005

Автори: Гриценко Яков Іванович, Садиков Валерій Ахняєвич, Вакула Анатолій Костянтинович

МПК: B23P 15/14

Мітки: гребенями, шестірня, упорними, косозуба

Формула / Реферат:

Косозуба шестірня з упорними гребенями, яка відрізняється тим, що упорні гребені прикріплені електронно-променевим зварюванням до торців цапф косозубої шестірні, а в шестірні та упорних гребенях виконані канавки й отвори.
