Косозуба шестірня з упорними гребенями

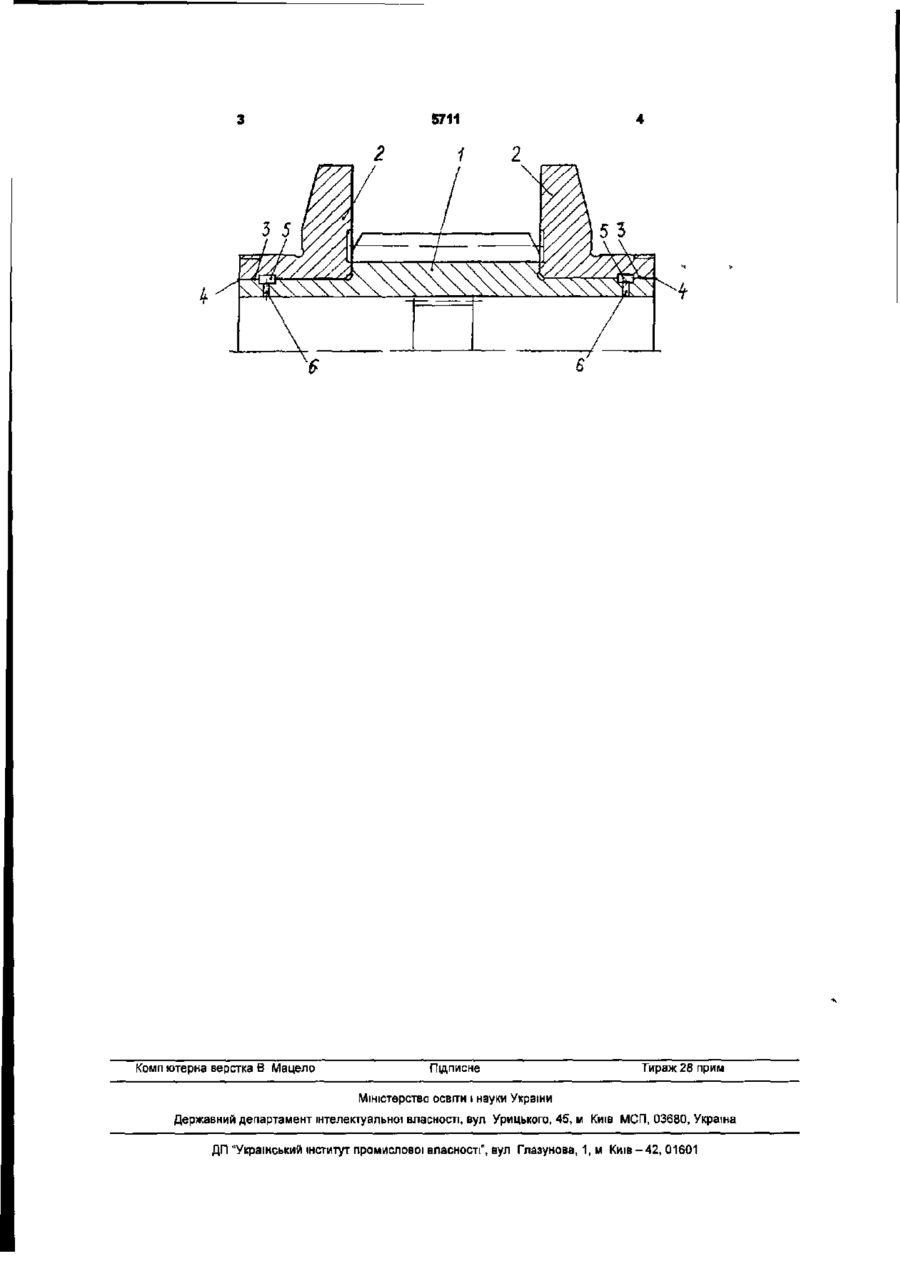

Косозуба шестірня з упорними гребенями, яка відрізняється тим, що упорні гребені прикріплені електронно-променевим зварюванням до торців цапф косозубої шестірні, а в шестірні та упорних гребенях виконані канавки й отвори. Корисна модель відноситься до суднового й енергетичного машинобудування. Відома конструкція косозубої шестірні з упорними гребенями, що складається з косозубої шестірні і упорних гребенів, насаджених на цапфи косозубої" шестірні і закріплених штифтами. Постановка штифтів необхідна для сприйняття осьового зусилля, що діє при роботі косозубої шестірні (см. книгу Д.С. Коднир, Е.П. Жильников, Ю.И. Байбородов «Эластогидродинамический расчет деталей машин», Москва, Машиностроение, 1988, с.119, рис 57). Недоліком зазначеної конструкції кріплення упорних гребенів до цапф косозубої шестірні є те, що така конструкція недовговічна при дії на штифти перемінних навантажень, що приводять до руйнування штифтів і поломки конструкції в цілому. Крім того, конструкція кріплення упорних гребенів штифтами, не може сприймати значних осьових зусиль через розкриття стиків у місцях посадок упорних гребенів. Звідси мається обмеження у виконанні величини нахилу зубів шестірні. Задачею корисної моделі є удосконалювання конструкції косозубої шестірні з упорними гребенями. Поставлена задача вирішується тим, що кріплення упорних гребенів до цапф косозубої шестірні виробляється з торців по розніманнях із застосуванням електронно-променевого зварювання (ЕПЗ). У косозубій шестірні і упорних гребенях виконані канавки й отвори для виходу газів при ЕПЗ. Перевагою пропонованої конструкції вузла косозубої шестірні є те, що кріплення упорних гребенів до цапф косозубої шестірні електроннопроменевим зварюванням перетворює косозубу шестірню в єдиний цілий вузол з необмеженою довговічністю, у якому виключено вплив перемінних навантажень. Такою шестірнею можна передавати більше навантаження в порівнянні з прототипом Крім того, у конструкції' вузла шестірні відсутні деталі штифтів, а також, елементи ненадійності, що вносяться при обробці отворів під штифти На кресленні показана конструкція косозубої шестірні з насадженими упорними гребенями. Вузол косозубої шестірні складається з косозубої шестірні 1 та упорних гребенів 2. У вузлі маються поверхні рознімання 3 з торцями 4, канавки 5 та отвори 6 для виходу газів При з'єднанні упорних гребенів з косозубою шестірнею за допомогою ЕПЗ, метал проварюється по поверхнях 3 з торців 4 до канавок 5. При роботі косозубої шестірні з упорними гребенями, підведене навантаження до шліців шестірні 1 приводить м В обертання з передачею навантаження на колесо, що сполучається, при цьому виникаюче осьове зусилля в зубах шестірні сприймається упорними гребенями 2 Практична реалізація й апробування корисної моделі зроблено при створенні редуктора повного ходу РД77, потужністю біля 9МВт, для суднової газотурбінної установки М15. г ю S711 Комп ютерна верстка В Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Киш МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
