B23Q 1/25 — рухомі або регульовані опорні пристрої для оброблюваних виробів або інструментів

Номер патенту: 113876

Опубліковано: 27.02.2017

Автори: Сухорутченко Іван Олександрович, Кроль Олег Соломонович, Шевченко Святослав Володимирович

МПК: B23Q 16/10, B23Q 15/007, B23Q 1/25 ...

Мітки: стіл, поворотний

Формула / Реферат:

Поворотний стіл, на корпусі якого розміщена планшайба із закріпленим на ній черв'ячним колесом, зуби якого входять в зачеплення з витками черв'яка, який відрізняється тим, що черв′як розміщений з можливістю зсуву униз у опорах, що ковзають, на величину зазорів у зачепленні і фіксації в такому положенні пружинами і притискними гвинтами.

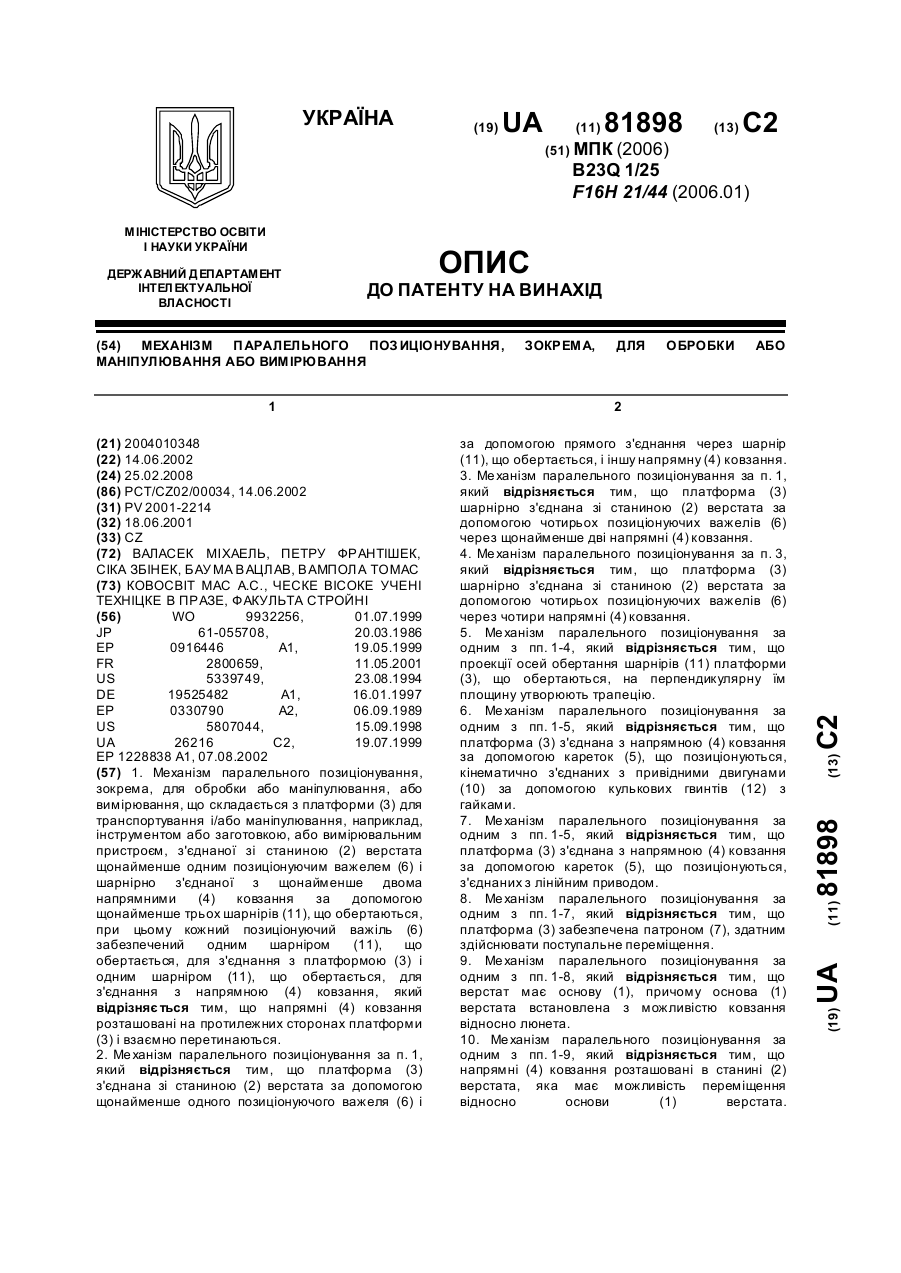

Номер патенту: 81898

Опубліковано: 25.02.2008

Автори: Петру Франтішек, Сіка Збінек, Баума Вацлав, Валасек Міхаель, Вампола Томас

МПК: F16H 21/44, B23Q 1/25

Мітки: вимірювання, зокрема, механізм, позиціонування, паралельного, маніпулювання, обробки

Формула / Реферат:

1. Механізм паралельного позиціонування, зокрема, для обробки або маніпулювання, або вимірювання, що складається з платформи (3) для транспортування і/або маніпулювання, наприклад, інструментом або заготовкою, або вимірювальним пристроєм, з'єднаної зі станиною (2) верстата щонайменше одним позиціонуючим важелем (6) і шарнірно з'єднаної з щонайменше двома напрямними (4) ковзання за допомогою щонайменше трьох шарнірів (11), що обертаються, при...

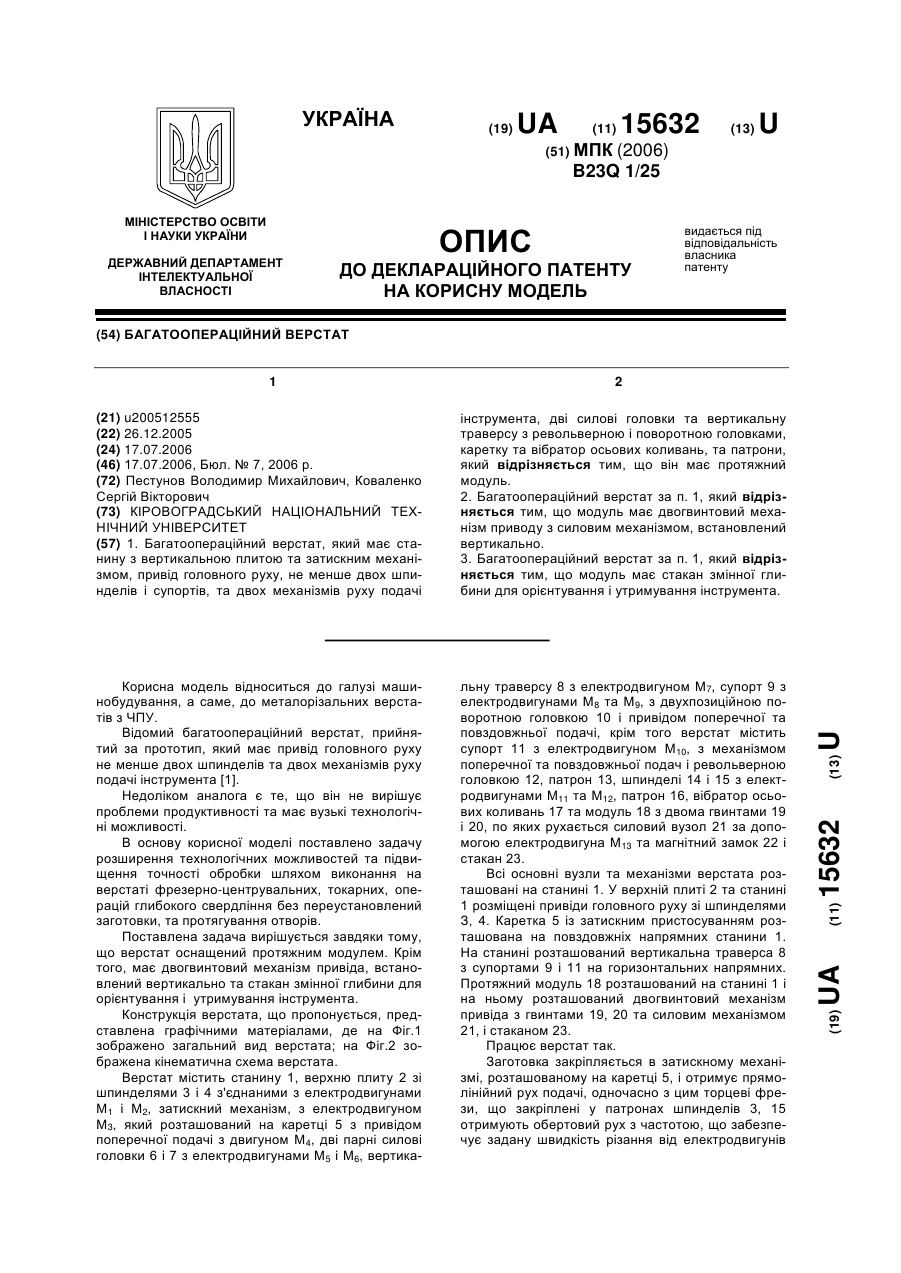

Номер патенту: 15632

Опубліковано: 17.07.2006

Автори: Пестунов Володимир Михайлович, Коваленко Сергій Вікторович

МПК: B23Q 1/25

Мітки: багатоопераційний, верстат

Формула / Реферат:

1. Багатоопераційний верстат, який має станину з вертикальною плитою та затискним механізмом, привід головного руху, не менше двох шпинделів і супортів, та двох механізмів руху подачі інструмента, дві силові головки та вертикальну траверсу з револьверною і поворотною головками, каретку та вібратор осьових коливань, та патрони, який відрізняється тим, що він має протяжний модуль.2. Багатоопераційний верстат за п. 1, який...
