Поворотний стіл

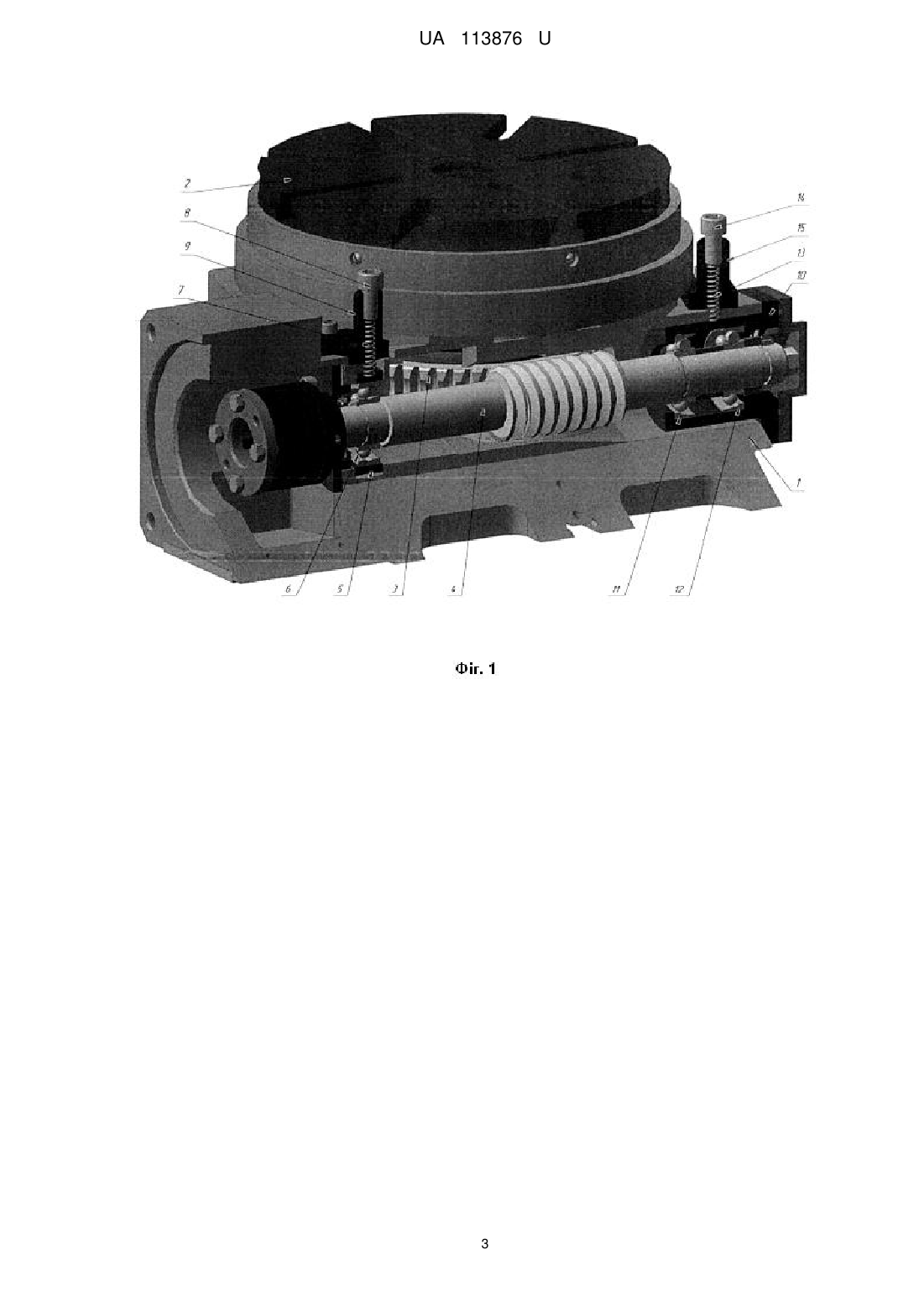

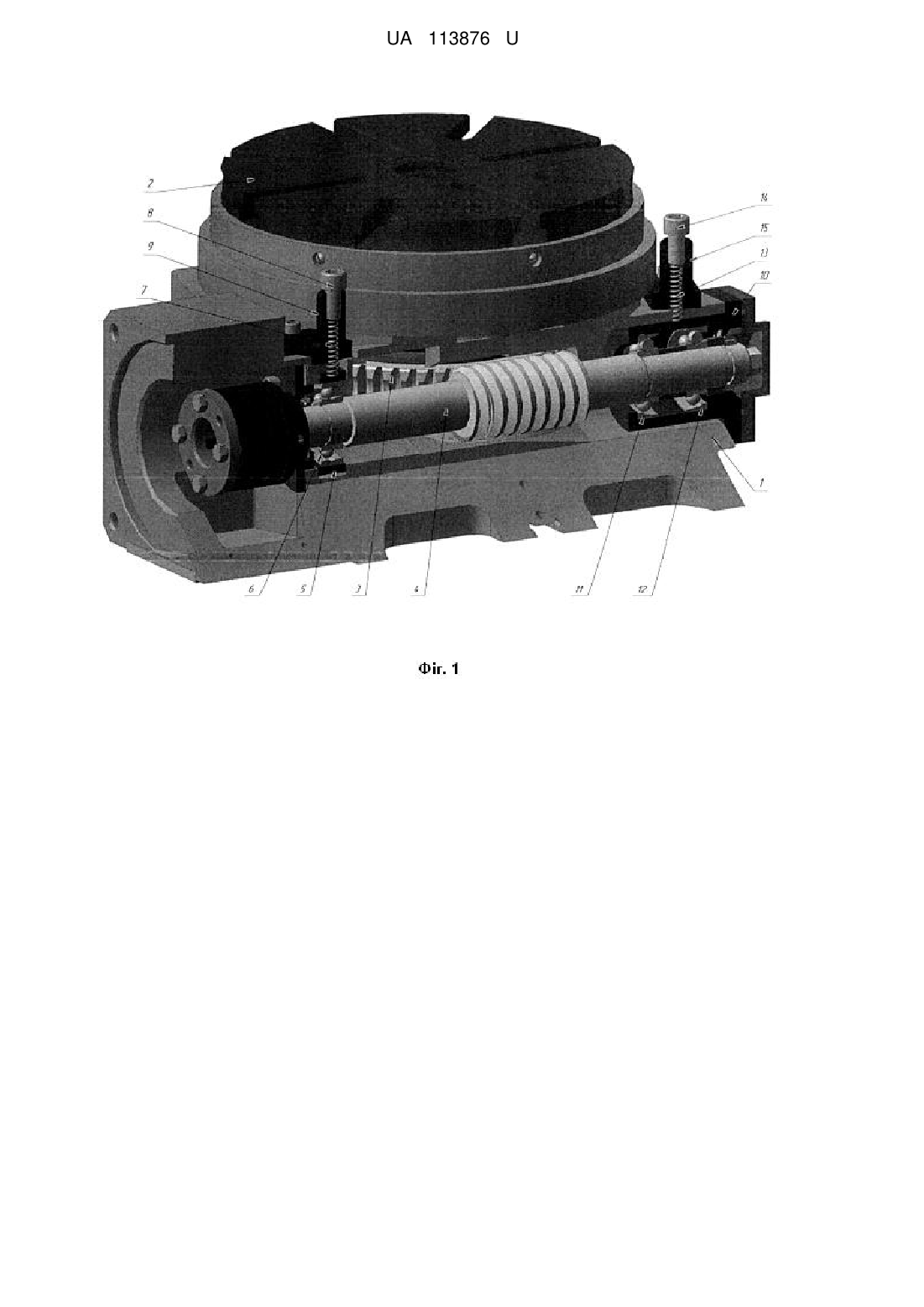

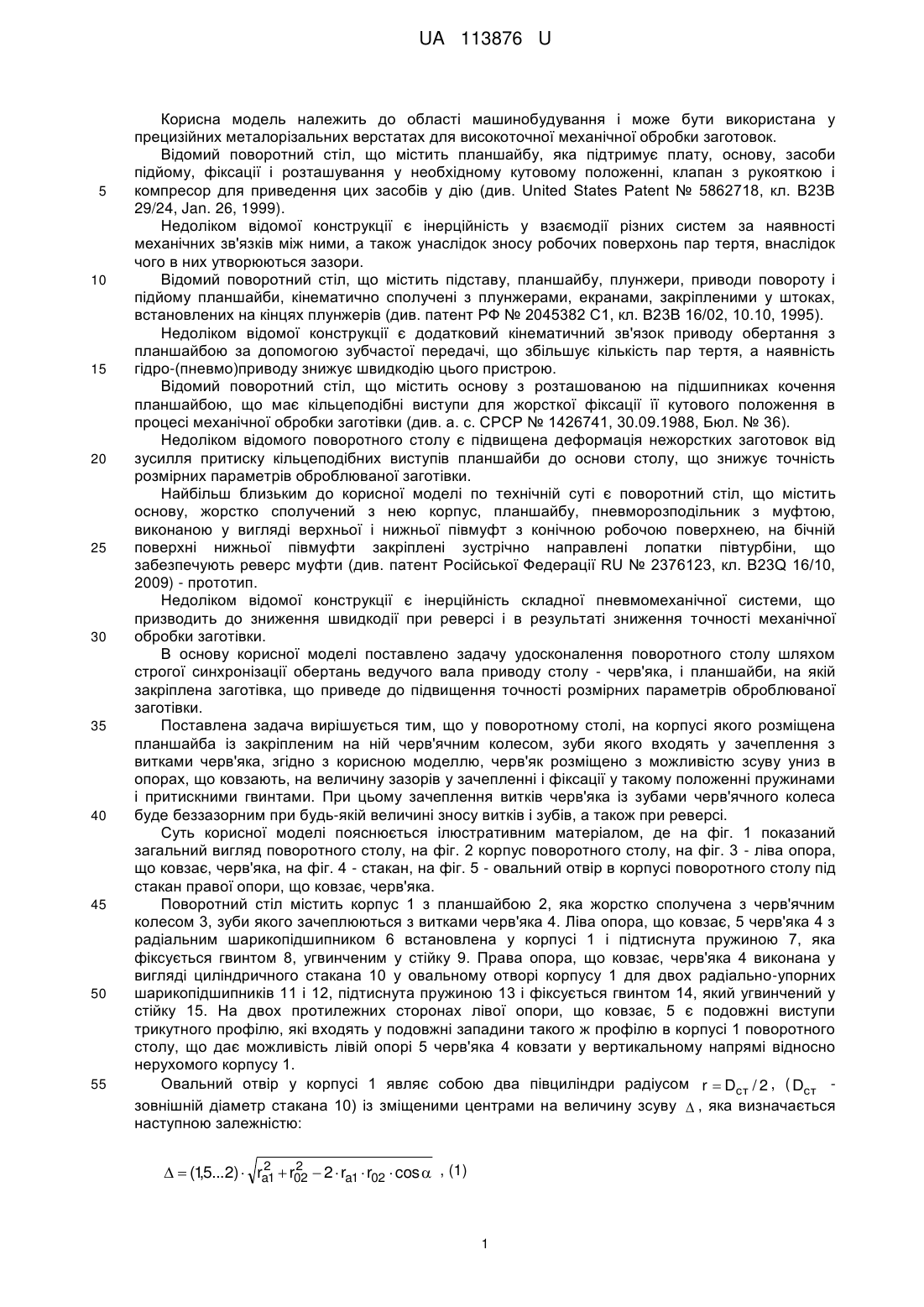

Реферат: Поворотний стіл, на корпусі якого розміщена планшайба із закріпленим на ній черв'ячним колесом, зуби якого входять в зачеплення з витками черв'яка. Черв′як розміщений з можливістю зсуву униз у опорах, що ковзають, на величину зазорів у зачепленні і фіксації в такому положенні пружинами і притискними гвинтами. UA 113876 U (12) UA 113876 U UA 113876 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області машинобудування і може бути використана у прецизійних металорізальних верстатах для високоточної механічної обробки заготовок. Відомий поворотний стіл, що містить планшайбу, яка підтримує плату, основу, засоби підйому, фіксації і розташування у необхідному кутовому положенні, клапан з рукояткою і компресор для приведення цих засобів у дію (див. United States Patent № 5862718, кл. В23В 29/24, Jan. 26, 1999). Недоліком відомої конструкції є інерційність у взаємодії різних систем за наявності механічних зв'язків між ними, а також унаслідок зносу робочих поверхонь пар тертя, внаслідок чого в них утворюються зазори. Відомий поворотний стіл, що містить підставу, планшайбу, плунжери, приводи повороту і підйому планшайби, кінематично сполучені з плунжерами, екранами, закріпленими у штоках, встановлених на кінцях плунжерів (див. патент РФ № 2045382 С1, кл. В23В 16/02, 10.10, 1995). Недоліком відомої конструкції є додатковий кінематичний зв'язок приводу обертання з планшайбою за допомогою зубчастої передачі, що збільшує кількість пар тертя, а наявність гідро-(пневмо)приводу знижує швидкодію цього пристрою. Відомий поворотний стіл, що містить основу з розташованою на підшипниках кочення планшайбою, що має кільцеподібні виступи для жорсткої фіксації її кутового положення в процесі механічної обробки заготівки (див. а. с. СРСР № 1426741, 30.09.1988, Бюл. № 36). Недоліком відомого поворотного столу є підвищена деформація нежорстких заготовок від зусилля притиску кільцеподібних виступів планшайби до основи столу, що знижує точність розмірних параметрів оброблюваної заготівки. Найбільш близьким до корисної моделі по технічній суті є поворотний стіл, що містить основу, жорстко сполучений з нею корпус, планшайбу, пневморозподільник з муфтою, виконаною у вигляді верхньої і нижньої півмуфт з конічною робочою поверхнею, на бічній поверхні нижньої півмуфти закріплені зустрічно направлені лопатки півтурбіни, що забезпечують реверс муфти (див. патент Російської Федерації RU № 2376123, кл. B23Q 16/10, 2009) - прототип. Недоліком відомої конструкції є інерційність складної пневмомеханічної системи, що призводить до зниження швидкодії при реверсі і в результаті зниження точності механічної обробки заготівки. В основу корисної моделі поставлено задачу удосконалення поворотного столу шляхом строгої синхронізації обертань ведучого вала приводу столу - черв'яка, і планшайби, на якій закріплена заготівка, що приведе до підвищення точності розмірних параметрів оброблюваної заготівки. Поставлена задача вирішується тим, що у поворотному столі, на корпусі якого розміщена планшайба із закріпленим на ній черв'ячним колесом, зуби якого входять у зачеплення з витками черв'яка, згідно з корисною моделлю, черв'як розміщено з можливістю зсуву униз в опорах, що ковзають, на величину зазорів у зачепленні і фіксації у такому положенні пружинами і притискними гвинтами. При цьому зачеплення витків черв'яка із зубами черв'ячного колеса буде беззазорним при будь-якій величині зносу витків і зубів, а також при реверсі. Суть корисної моделі пояснюється ілюстративним матеріалом, де на фіг. 1 показаний загальний вигляд поворотного столу, на фіг. 2 корпус поворотного столу, на фіг. 3 - ліва опора, що ковзає, черв'яка, на фіг. 4 - стакан, на фіг. 5 - овальний отвір в корпусі поворотного столу під стакан правої опори, що ковзає, черв'яка. Поворотний стіл містить корпус 1 з планшайбою 2, яка жорстко сполучена з черв'ячним колесом 3, зуби якого зачеплюються з витками черв'яка 4. Ліва опора, що ковзає, 5 черв'яка 4 з радіальним шарикопідшипником 6 встановлена у корпусі 1 і підтиснута пружиною 7, яка фіксується гвинтом 8, угвинченим у стійку 9. Права опора, що ковзає, черв'яка 4 виконана у вигляді циліндричного стакана 10 у овальному отворі корпусу 1 для двох радіально-упорних шарикопідшипників 11 і 12, підтиснута пружиною 13 і фіксується гвинтом 14, який угвинчений у стійку 15. На двох протилежних сторонах лівої опори, що ковзає, 5 є подовжні виступи трикутного профілю, які входять у подовжні западини такого ж профілю в корпусі 1 поворотного столу, що дає можливість лівій опорі 5 черв'яка 4 ковзати у вертикальному напрямі відносно нерухомого корпусу 1. Овальний отвір у корпусі 1 являє собою два півциліндри радіусом r  Dст / 2 , ( Dст зовнішній діаметр стакана 10) із зміщеними центрами на величину зсуву  , яка визначається наступною залежністю: 2 2   (15...2)  ra1  r02  2  ra1  r02  cos  , (1) , 1 UA 113876 U де ra1  0,5  m  (q  2) - радіус вершин витків черв'яка; r02  m  0,5  q  2  0,2 - радіус дуги, що обкреслює вершини зубів черв'ячного колеса у осьовому перерізі, 5  2 2  r  (b2 / 2)   arccos 02 ra1   10 15 20 25 30   b2 / 2      / 2,   arccos r     02   де m, q, b2 - модуль, коефіцієнт діаметра черв'яка і ширина зубчастого вінця черв'ячного колеса відповідно. Величина зсуву  осі черв'яка 4 відносно середньої площини черв'ячного колеса 3 визначена значенням номінального зазору у зачепленні черв'ячної передачі будь-якого типу із стандартними параметрами, при якому ці зазори обнуляються. Коефіцієнт (1,5…2) у формулі (1) враховує збільшення номінального зазору у зачепленні при зносі витків черв'яка 4 і зубів черв'ячного колеса 3. Таким чином, циліндровий стакан 10, вставлений у овальний отвір корпусу 1 поворотного столу, є опорою, що ковзає, двох радіально-упорних шарикопідшипників 11 і 12, встановлених на правому кінці вала черв'яка 4. В результаті обидві опори вала черв'яка 4 є такими, що ковзають і дозволяють переміщатися йому у вертикальній площині униз до повної вибірки зазорів між витками черв'яка 4 і зубами черв'ячного колеса 3, що робить зачеплення беззазорним. Поворотний стіл функціонує наступним чином. Вал черв'яка 4 з підшипником 6, встановленим в лівій опорі, що ковзає, 5, і підшипниками 11 і 12, встановленими у стакані 10, розміщеному у овальному отворі корпусу 1, під дією власної ваги зміститься вниз на величину зазорів у зачепленні черв'яка 4 з черв'ячним колесом 3, утворюючи беззазорний контакт витків черв'яка 4 і зубів черв'ячного колеса 3. При цьому обертання провідного черв'яка 4 і веденого черв'ячного колеса 3, разом з закріпленою на ньому планшайбою 2, будуть синхронізовані незалежно від зносу зубів черв'ячного колеса 3 і черв'яка 4, а також реверсу. Пружини 7 і 13 разом з притискними гвинтами 8 і 14, угвинченими в стійки 9 і 15, зафіксують положення черв'яка 4 відносно черв'ячного колеса 3 так, що їх зачеплення буде беззазорним при будь-якому зносі витків черв'яка 4 і зубів черв'ячного колеса 3, а також при реверсі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Поворотний стіл, на корпусі якого розміщена планшайба із закріпленим на ній черв'ячним колесом, зуби якого входять в зачеплення з витками черв'яка, який відрізняється тим, що черв′як розміщений з можливістю зсуву униз у опорах, що ковзають, на величину зазорів у зачепленні і фіксації в такому положенні пружинами і притискними гвинтами. 2 UA 113876 U 3 UA 113876 U 4 UA 113876 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 5
