B23Q 16/00 — Пристрої для точної установки інструменту або оброблюваного виробу в певне положення, не віднесені до інших рубриках

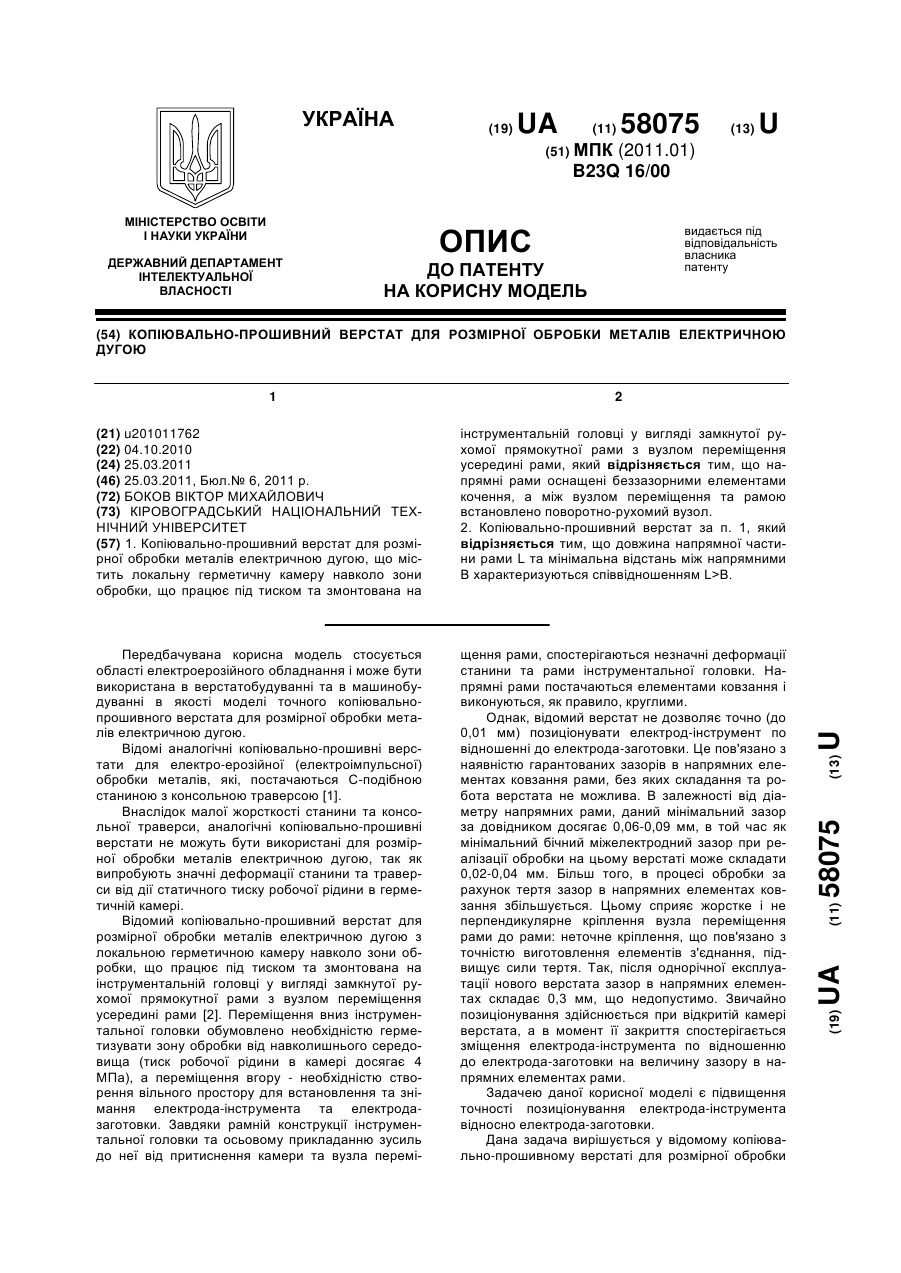

Номер патенту: 58075

Опубліковано: 25.03.2011

Автор: Боков Віктор Михайлович

МПК: B23Q 16/00

Мітки: копіювально-прошивний, розмірної, верстат, електричною, металів, обробки, дугою

Формула / Реферат:

1. Копіювально-прошивний верстат для розмірної обробки металів електричною дугою, що містить локальну герметичну камеру навколо зони обробки, що працює під тиском та змонтована на інструментальній головці у вигляді замкнутої рухомої прямокутної рами з вузлом переміщення усередині рами, який відрізняється тим, що напрямні рами оснащені беззазорними елементами кочення, а між вузлом переміщення та рамою встановлено поворотно-рухомий...

Номер патенту: 84913

Опубліковано: 10.12.2008

Автори: Будєєв Володимир Петрович, Ліцкевич Микола Володимирович

МПК: B23Q 16/00, B23Q 1/26

Мітки: поворотний, стіл

Формула / Реферат:

1. Поворотний стіл, який має основу з розташованою на ній на опорах кочення планшайбою, яка має на неробочій площині кільцеподібний виступ і яка виконана з можливістю взаємодії внутрішньою поверхнею кільцеподібного виступу з цангою механізму жорсткої фіксації кутового положення планшайби, який відрізняється тим, що внутрішню поверхню кільцеподібного виступу виконано у вигляді зрізаного конуса з вершиною, яку направлено до робочої площини...

Номер патенту: 83643

Опубліковано: 11.08.2008

Автор: Наі Петер

МПК: B23Q 1/00, B23B 31/02, B23H 7/26 ...

Мітки: прикріплювання, нього, пристрій, патроном, кріпильний, пристроєм-супутником, пристосованим, знімного

Формула / Реферат:

1. Кріпильний пристрій, який містить патронний елемент і пристрій-супутник, пристосований до знімного прикріплювання до цього патронного елемента, де зазначений патронний елемент має принаймні три центрувальні канавки, кожна центрувальна канавка має першу бічну стінку канавки і другу бічну стінку канавки, зазначений пристрій-супутник має принаймні три центрувальні виступи, розташування і форма яких відповідає зазначеним принаймні трьом...

Номер патенту: 81906

Опубліковано: 25.02.2008

Автор: Гребер Еріх

МПК: B23H 7/26, B23Q 1/00, B23B 31/02 ...

Мітки: пристрій, затискний

Формула / Реферат:

1. Затискний пристрій, який містить перший зчіпний елемент, що має центральну вісь і принаймні три центрувальні шипи принаймні частково конічної форми, і другий зчіпний елемент, що має центральну вісь, пристосований до роз'ємного прикріплення до першого зчіпного елемента і має канавки, кількість котрих відповідає кількості зазначених центрувальних шипів першого зчіпного елемента і котрі мають по дві протилежні одна одній стінки, таким чином,...

Номер патенту: 9802

Опубліковано: 17.10.2005

Автори: Заєць Сергій Сергійович, Тимчик Григорій Семенович, Максимчук Іван Вікторович

МПК: B23Q 16/00

Мітки: спосіб, маніпулювання

Формула / Реферат:

Спосіб маніпулювання для отримання з'єднань деталей типу вал-втулка, при якому втулку закріплюють нерухомо, а вал орієнтують за допомогою захоплювальних пристроїв та центрують в захваті, транспортують в зону складання, підтискають до робочої поверхні втулки, надають їй пошуковий рух, при цьому реєструють зменшення зусиль підтискання під час збігу з'єднувальних поверхонь, при якому проводять процес складання, який відрізняється тим, що задають...
