B23Q 5/00 — Приводи або подають пристрої; пристрої для управління ними

Номер патенту: 122703

Опубліковано: 25.01.2018

Автори: Гречка Андрій Іванович, Лимар Яна Василівна

МПК: B23Q 5/00, B23Q 5/32

Мітки: структурою, верстат, кінематичною, комбінованою

Формула / Реферат:

Верстат з комбінованою кінематичною структурою, що містить станину, привод обертання заготовки та привод переміщення шпинделя на основі паралельних кінематичних структур з механізмами подачі чотирьох штанг, котрі пов'язані з вихідним органом, який відрізняється тим, що вихідний орган складається з двох частин, поєднаних між собою шарніром, причому три штанги приєднуються до однієї частини вихідного органу і мають конструкцію, що забезпечує...

Номер патенту: 114781

Опубліковано: 27.03.2017

Автор: Кузнєцов Юрій Миколайович

МПК: B23Q 1/70, B23B 17/00, B23B 19/00 ...

Мітки: шпіндельний, верстата, вузол

Формула / Реферат:

Шпиндельний вузол верстата, що містить привод головного руху шпинделя, розташований всередині з можливістю передачі крутного моменту за допомогою електромагнітного поля, цанговий затискний патрон, замкнену гідравлічну систему, яка утворена між вхідними плунжерами малого діаметра і вихідним співвісно розташованим відносно шпинделя плунжером або плунжерами більшого діаметра з можливістю передачі переміщення і зусилля на цанговий затискний...

Номер патенту: 114304

Опубліковано: 10.03.2017

Автори: Гречка Андрій Іванович, Аль-Ібрахімі Метак М.А., Кириченко Андрій Миколайович

МПК: B23Q 5/00

Мітки: органа, привод, п'ятьма, вихідного, верстата, штангами, переміщення

Формула / Реферат:

Привод переміщення вихідного органа верстата з п'ятьма штангами на основі паралельних кінематичних структур, що містить станину, механізми подачі п'яти штанг, які пов'язані з вихідним органом, який відрізняється тим, що вихідний орган складається з двох частин, поєднаних між собою шарніром з двома ступенями свободи, причому три штанги приєднується до однієї частини вихідного органа і мають конструкцію, що забезпечує переміщення цієї частини...

Номер патенту: 112828

Опубліковано: 26.12.2016

Автори: Гречка Андрій Іванович, Кириченко Андрій Миколайович, Аль-Ібрахімі Метак М.А.

МПК: B23Q 5/00

Мітки: привід, вихідного, органа, переміщення, штангами, шістьма, верстата

Формула / Реферат:

Привід переміщення вихідного органа верстата з шістьма штангами на основі паралельних кінематичних структур, що містить станину, механізми подачі шести штанг, які пов'язані з вихідним органом, який відрізняється тим, що вихідний орган складається з двох частин, поєднаних між собою шарніром з трьома степенями вільності, причому три штанги приєднується до однієї частини вихідного органа і мають конструкцію, що забезпечує переміщення цієї...

Номер патенту: 111026

Опубліковано: 25.10.2016

Автори: Ткаченко Микола Васильович, Бабич Валентин Миколайович

МПК: B23Q 1/00, B23G 1/18, B23B 47/04 ...

Мітки: металорізального, вузол, верстата, шпіндельний

Формула / Реферат:

Шпиндельний вузол металорізального верстата, що має установлений на підшипниках шпиндель і систему його гідравлічного охолодження, який відрізняється тим, що канал для прокачування охолоджувальної рідини виконаний у вигляді гвинтової канавки, що охоплює шпиндель, а вузол оснащений датчиком температури, який через порівнювальний і програмний пристрої з'єднаний із механізмом керування дроселем подачі охолоджувальної рідини.

Номер патенту: 110415

Опубліковано: 10.10.2016

Автор: Кузнєцов Юрій Миколайович

МПК: B23Q 5/00, B23Q 17/00, B23B 35/00 ...

Мітки: системою, мехатронною, паралельно, механізмом, верстат, структури

Формула / Реферат:

Верстат з механізмом паралельної структури і мехатронною системою, що складається з несучої системи, рухомої платформи з робочим органом, наприклад інструментальним шпинделем, штанг із змінно-керованою довжиною від приводів повздовжнього переміщення, кінцеві вихідні елементи яких шарнірно зв'язані відповідно з несучою системою та рухомою платформою, а між рухомою платформою та несучою системою верстата шарнірно встановлені перетворювачі...

Номер патенту: 105176

Опубліковано: 25.04.2014

Автор: Целлєр Томас

МПК: B23F 1/00, B23F 23/00, B23Q 1/00 ...

Мітки: обробна, головка

Формула / Реферат:

1. Обробна головка для металообробних машин, переважно зуборізальних і зубошліфувальних станків, з безпосереднім приводом для приведення в дію обробного інструмента, причому безпосередній привід розташований в станині обробної головки, яка відрізняється тим, що безпосередній привід містить щонайменше два керованих синхронно один з одним електродвигуни, які приводять в обертання одну і ту ж вісь.2. Обробна головка за п. 1, яка...

Номер патенту: 104512

Опубліковано: 10.02.2014

Автори: Олійник Катерина Олександрівна, Шинкаренко Василь Федорович, Ковтун Андрій Сергійович, Кузнєцов Юрій Миколайович, Гайдаєнко Юрій Васильович

МПК: B23B 19/00, B23B 47/00, B23Q 1/00 ...

Мітки: шпіндельний, вузол, верстата

Формула / Реферат:

Шпиндельний вузол верстата, що містить корпус, привод головного руху шпинделя, розташований всередині пінолю з можливістю безпосередньої передачі крутного моменту від статора електродвигуна обертального руху на ротор, що механічно зв'язаний зі шпинделем, та електропривод подачі, виконаний співвісно зі шпинделем, який відрізняється тим, що привод подачі виконано у вигляді циліндричного електродвигуна поступального руху, а шпиндель механічно і...

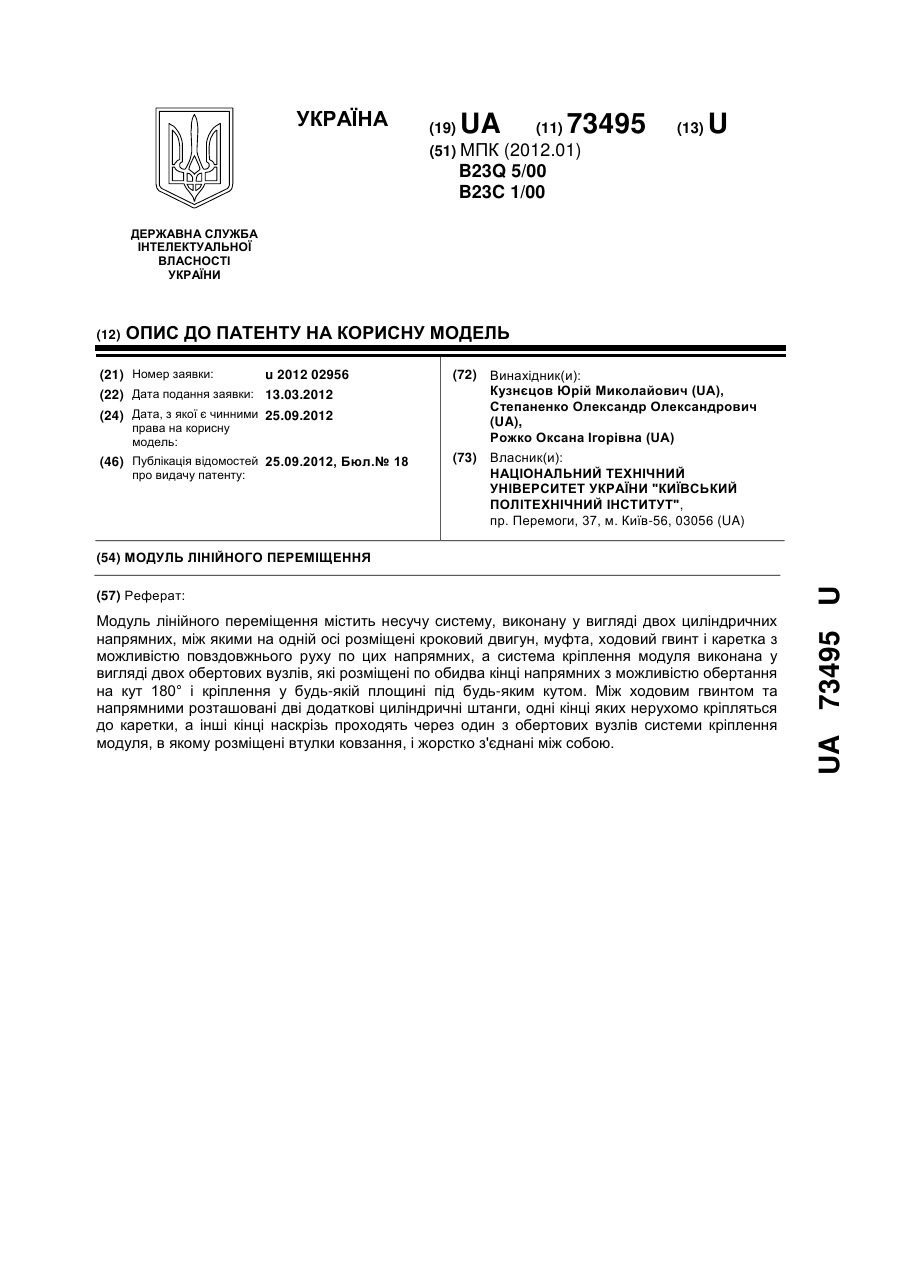

Номер патенту: 73495

Опубліковано: 25.09.2012

Автори: Степаненко Олександр Олександрович, Кузнєцов Юрій Миколайович, Рожко Оксана Ігорівна

МПК: B23Q 5/00, B23C 1/00

Мітки: лінійного, модуль, переміщення

Формула / Реферат:

Модуль лінійного переміщення, що містить несучу систему, виконану у вигляді двох циліндричних напрямних, між якими на одній осі розміщені кроковий двигун, муфта, ходовий гвинт і каретка з можливістю повздовжнього руху по цих напрямних, а система кріплення модуля виконана у вигляді двох обертових вузлів, які розміщені по обидва кінці напрямних з можливістю обертання на кут 180° і кріплення у будь-якій площині під будь-яким кутом, який...

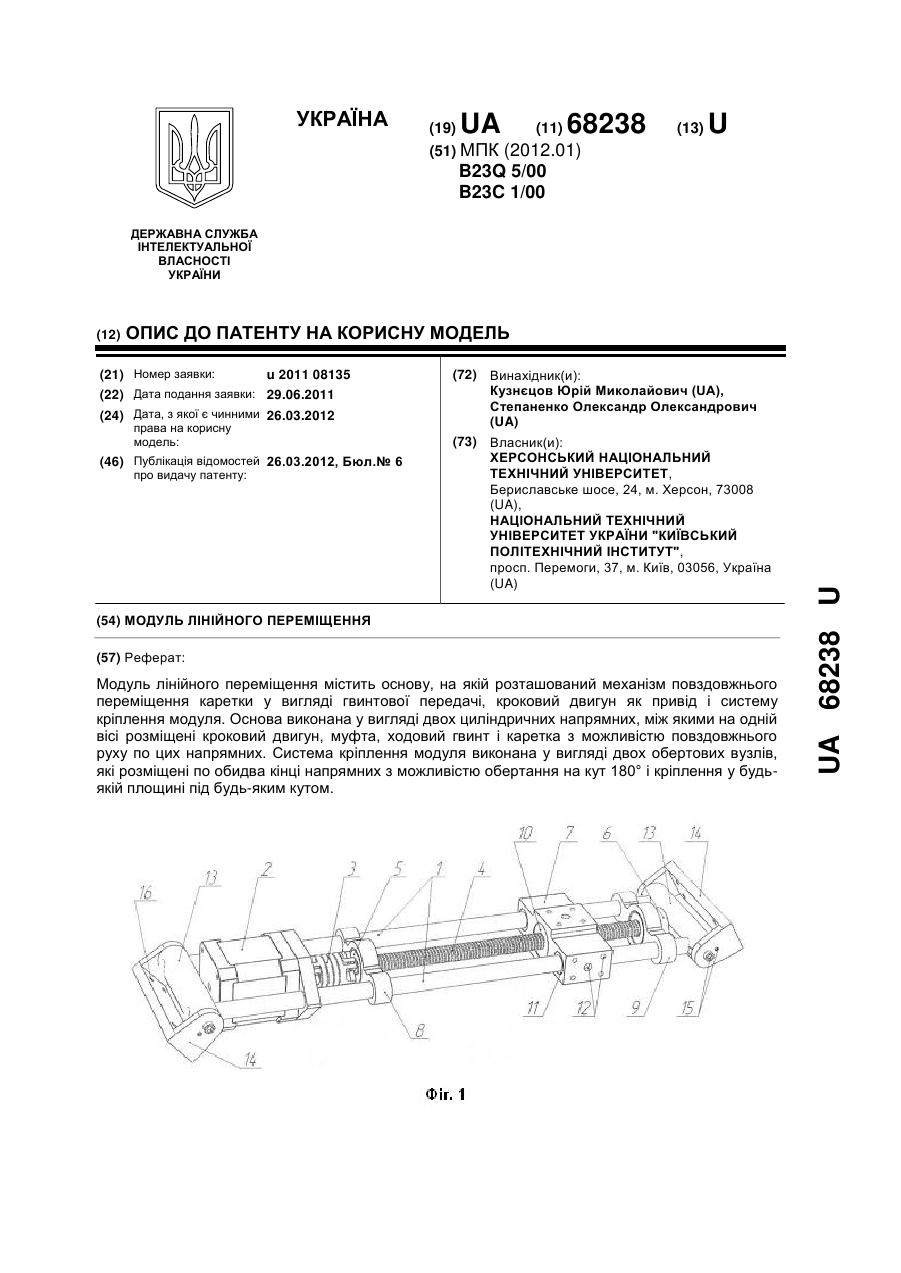

Номер патенту: 68238

Опубліковано: 26.03.2012

Автори: Кузнєцов Юрій Миколайович, Степаненко Олександр Олександрович

МПК: B23C 1/00, B23Q 5/00

Мітки: лінійного, переміщення, модуль

Формула / Реферат:

Модуль лінійного переміщення, що містить основу, на якій розташований механізм повздовжнього переміщення каретки у вигляді гвинтової передачі, кроковий двигун як привід і систему кріплення модуля, який відрізняється тим, що основа виконана у вигляді двох циліндричних напрямних, між якими на одній осі розміщені кроковий двигун, муфта, ходовий гвинт і каретка з можливістю повздовжнього руху по цих напрямних, а система кріплення модуля виконана...

Номер патенту: 67446

Опубліковано: 27.02.2012

Автори: Пестунов Володимир Михайлович, Ткаченко Микола Васильович

МПК: B23Q 5/00

Мітки: подачі, привід

Формула / Реферат:

Привід подачі, що містить електродвигун, кінематичні ланцюги робочих та прискорених переміщень, систему керування і співвісно встановлені муфту та гвинтовий механізм, який відрізняється, тим що кінематичні ланцюги робочих та прискорених переміщень містять зубчасті колеса, розташовані в циліндричному барабані, вхідна і вихідна шестерні вказаних кінематичних ланцюгів розташовані співвісно, а проміжні вали розташовані в корпусі барабана по дузі...

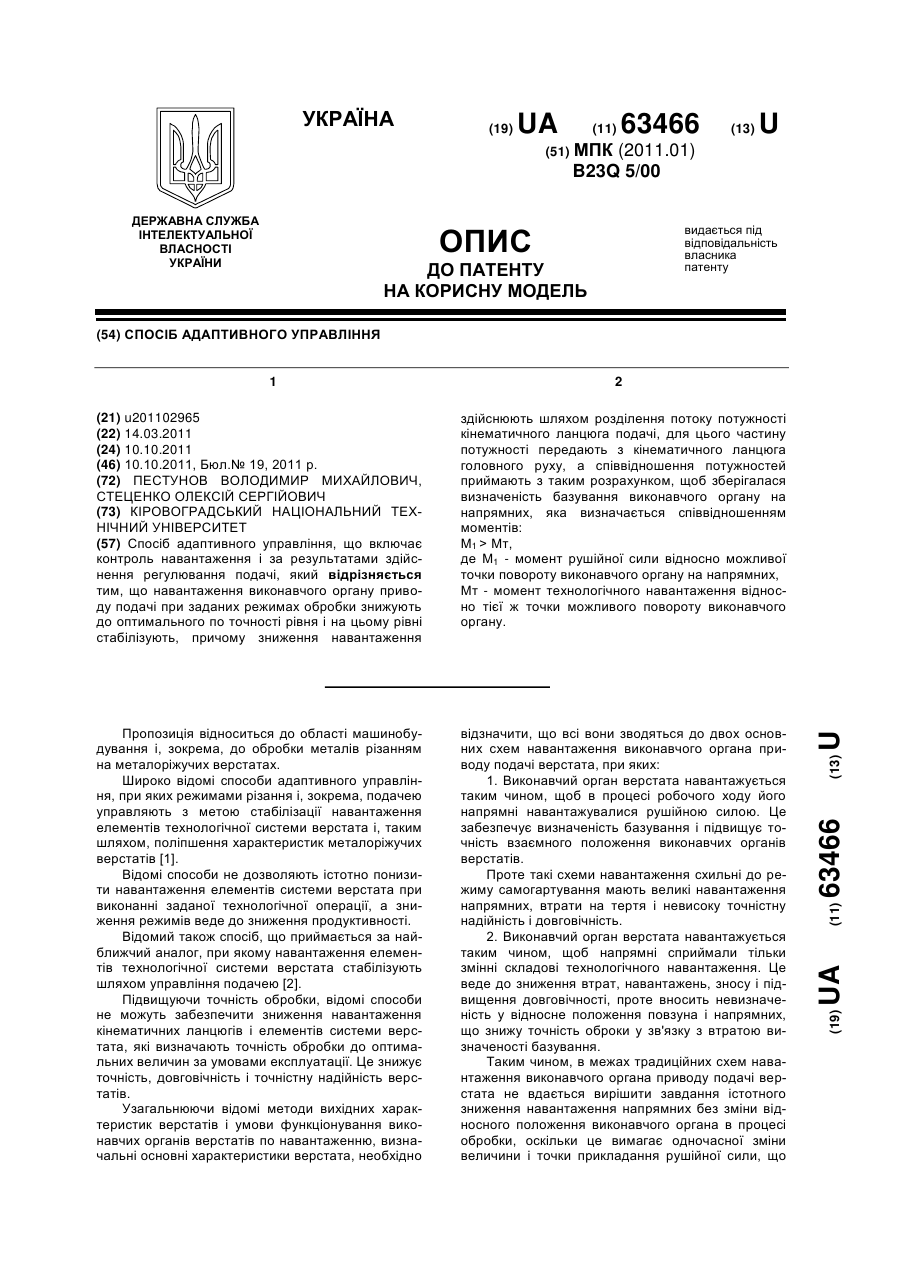

Номер патенту: 63466

Опубліковано: 10.10.2011

Автори: Стеценко Олексій Сергійович, Пестунов Володимир Михайлович

МПК: B23Q 5/00

Мітки: управління, спосіб, адаптивного

Формула / Реферат:

Спосіб адаптивного управління, що включає контроль навантаження і за результатами здійснення регулювання подачі, який відрізняється тим, що навантаження виконавчого органу приводу подачі при заданих режимах обробки знижують до оптимального по точності рівня і на цьому рівні стабілізують, причому зниження навантаження здійснюють шляхом розділення потоку потужності кінематичного ланцюга подачі, для цього частину потужності передають з...

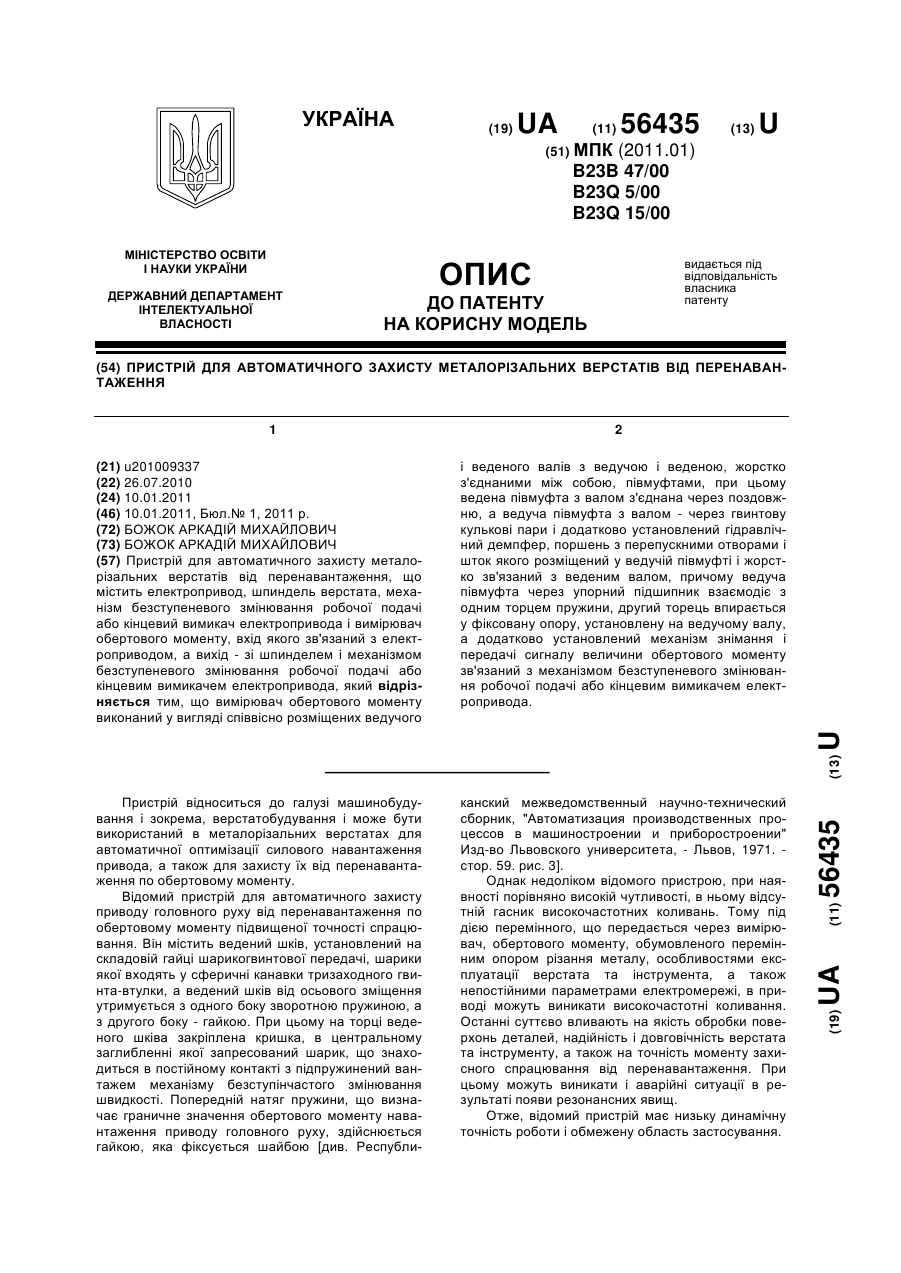

Номер патенту: 56435

Опубліковано: 10.01.2011

Автор: Божок Аркадій Михайлович

МПК: B23B 47/00, B23Q 5/00, B23Q 15/00 ...

Мітки: перенавантаження, захисту, верстатів, автоматичного, пристрій, металорізальних

Формула / Реферат:

Пристрій для автоматичного захисту металорізальних верстатів від перенавантаження, що містить електропривод, шпиндель верстата, механізм безступеневого змінювання робочої подачі або кінцевий вимикач електропривода і вимірювач обертового моменту, вхід якого зв'язаний з електроприводом, а вихід - зі шпинделем і механізмом безступеневого змінювання робочої подачі або кінцевим вимикачем електропривода, який відрізняється тим, що вимірювач...

Номер патенту: 45770

Опубліковано: 25.11.2009

Автори: Сукочева Катерина Сергіївна, Симонов Володимир Федорович

МПК: B23Q 5/00

Мітки: система, стола, свердлильного, позиціювання, верстата, автоматичного

Формула / Реферат:

Система автоматичного позиціювання стола свердлильного верстата, що містить задавач і послідовно з'єднані цифро-аналоговий перетворювач, підсилювач потужності, яка відрізняється тим, що в її склад введені датчик положення стола, датчик струму, датчик напруги, двигун, з'єднаний зі столом, мультиплексор, вихід якого через цифровий обчислювач з'єднаний зі входом цифро-аналогового перетворювача, вихід задавача з'єднаний з першим входом...

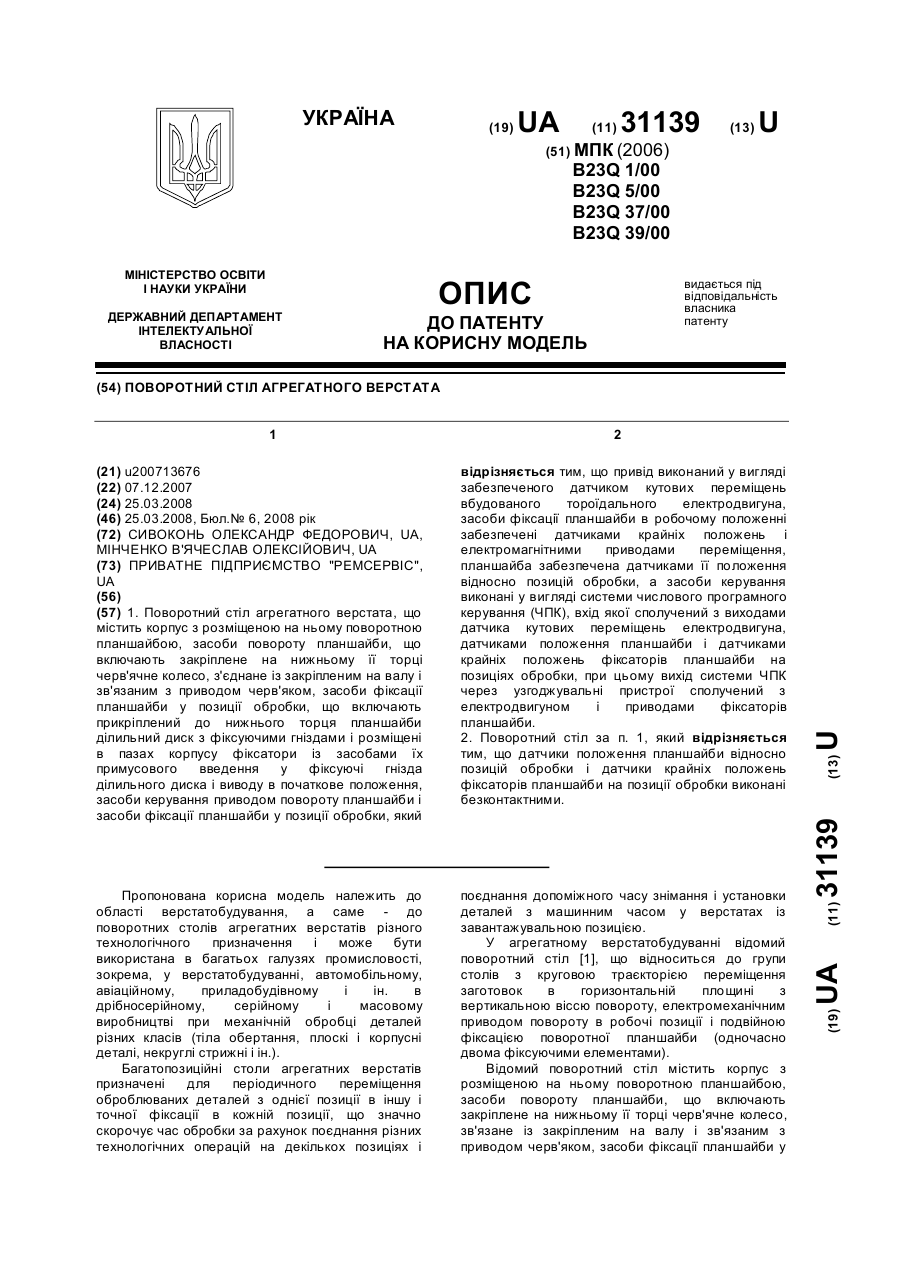

Номер патенту: 31139

Опубліковано: 25.03.2008

Автори: Сивоконь Олександр Федорович, Мінченко В'ячеслав Олексійович

МПК: B23Q 37/00, B23Q 1/00, B23Q 39/00 ...

Мітки: агрегатного, верстата, стіл, поворотний

Формула / Реферат:

1. Поворотний стіл агрегатного верстата, що містить корпус з розміщеною на ньому поворотною планшайбою, засоби повороту планшайби, що включають закріплене на нижньому її торці черв'ячне колесо, з'єднане із закріпленим на валу і зв'язаним з приводом черв'яком, засоби фіксації планшайби у позиції обробки, що включають прикріплений до нижнього торця планшайби ділильний диск з фіксуючими гніздами і розміщені в пазах корпусу фіксатори із засобами...

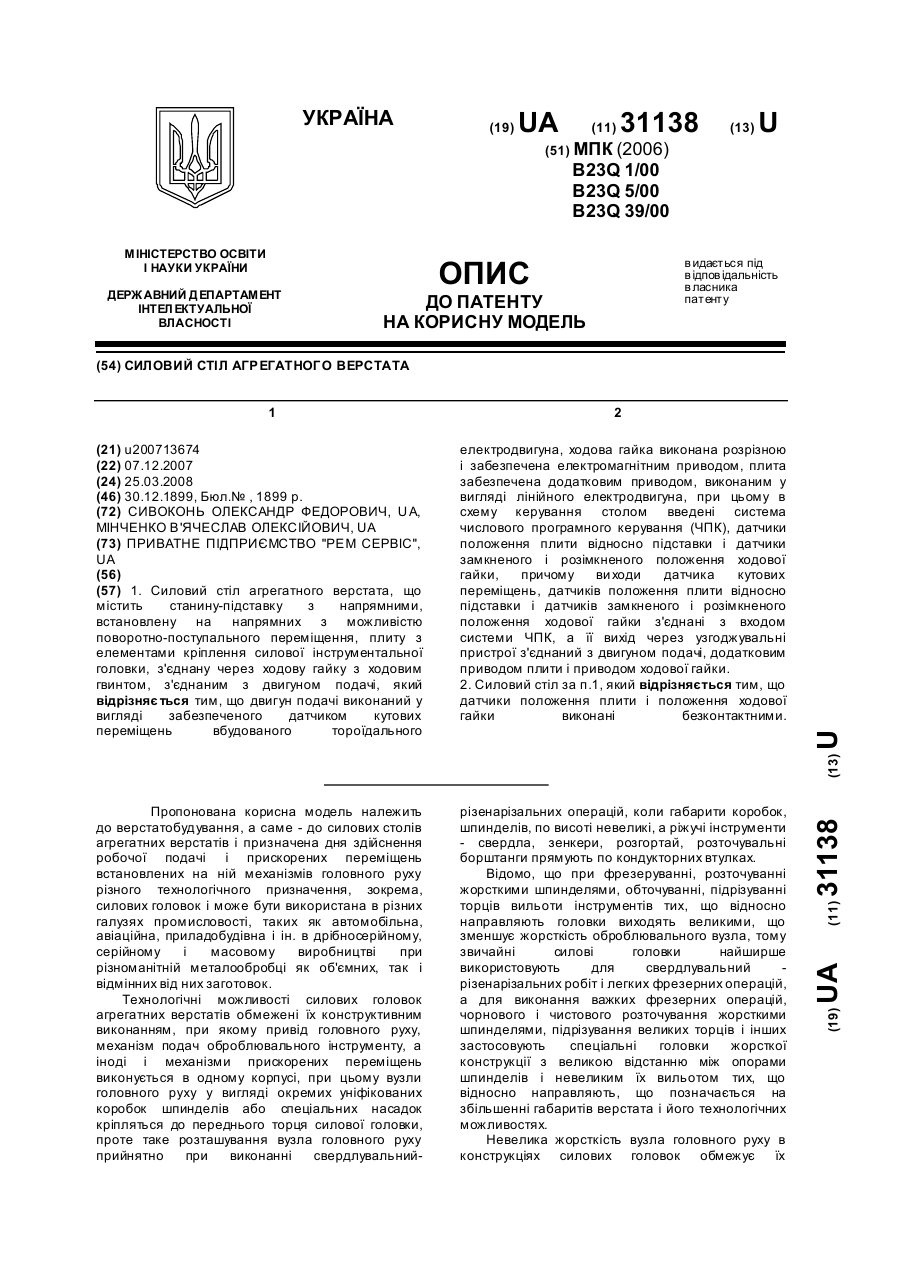

Номер патенту: 31138

Опубліковано: 25.03.2008

Автори: Сивоконь Олександр Федорович, Мінченко В'ячеслав Олексійович

МПК: B23Q 39/00, B23Q 5/00, B23Q 1/00 ...

Мітки: стіл, агрегатного, верстата, силовий

Формула / Реферат:

1. Силовий стіл агрегатного верстата, що містить станину-підставку з напрямними, встановлену на напрямних з можливістю поворотно-поступального переміщення, плиту з елементами кріплення силової інструментальної головки, з'єднану через ходову гайку з ходовим гвинтом, з'єднаним з двигуном подачі, який відрізняється тим, що двигун подачі виконаний у вигляді забезпеченого датчиком кутових переміщень вбудованого тороїдального електродвигуна, ходова...

Номер патенту: 23612

Опубліковано: 11.06.2007

Автори: Денщик Руслан Володимирович, Бабін Олег Фавійович, Гордієнко Оксана Олегівна, Гузенко Віталій Семенович

МПК: B23Q 5/00

Мітки: коробка, верстата, фрезерного, швидкостей

Формула / Реферат:

Коробка швидкостей фрезерного верстата, яка складається зі шпинделя, приводу головного руху з основним кінематичним ланцюгом, який містить активний демпфер крутильних коливань шпиндельного вузла, яка відрізняється тим, що містить активний демпфер крутильних коливань, виконаний у вигляді двигуна постійного струму, з'єднаного з шпинделем, систему керування, яка здійснюється імпульсною напругою живлення статорної обмотки двигуна і містить...

Номер патенту: 22326

Опубліковано: 25.04.2007

Автори: Гевко Роман Богданович, Брощак Іван Іванович, Дзюра Володимир Олексійович, Левенець Володимиир Богданович

МПК: B23Q 5/00, B23D 15/00

Мітки: заготовок, подачі, механізм, періодичної

Формула / Реферат:

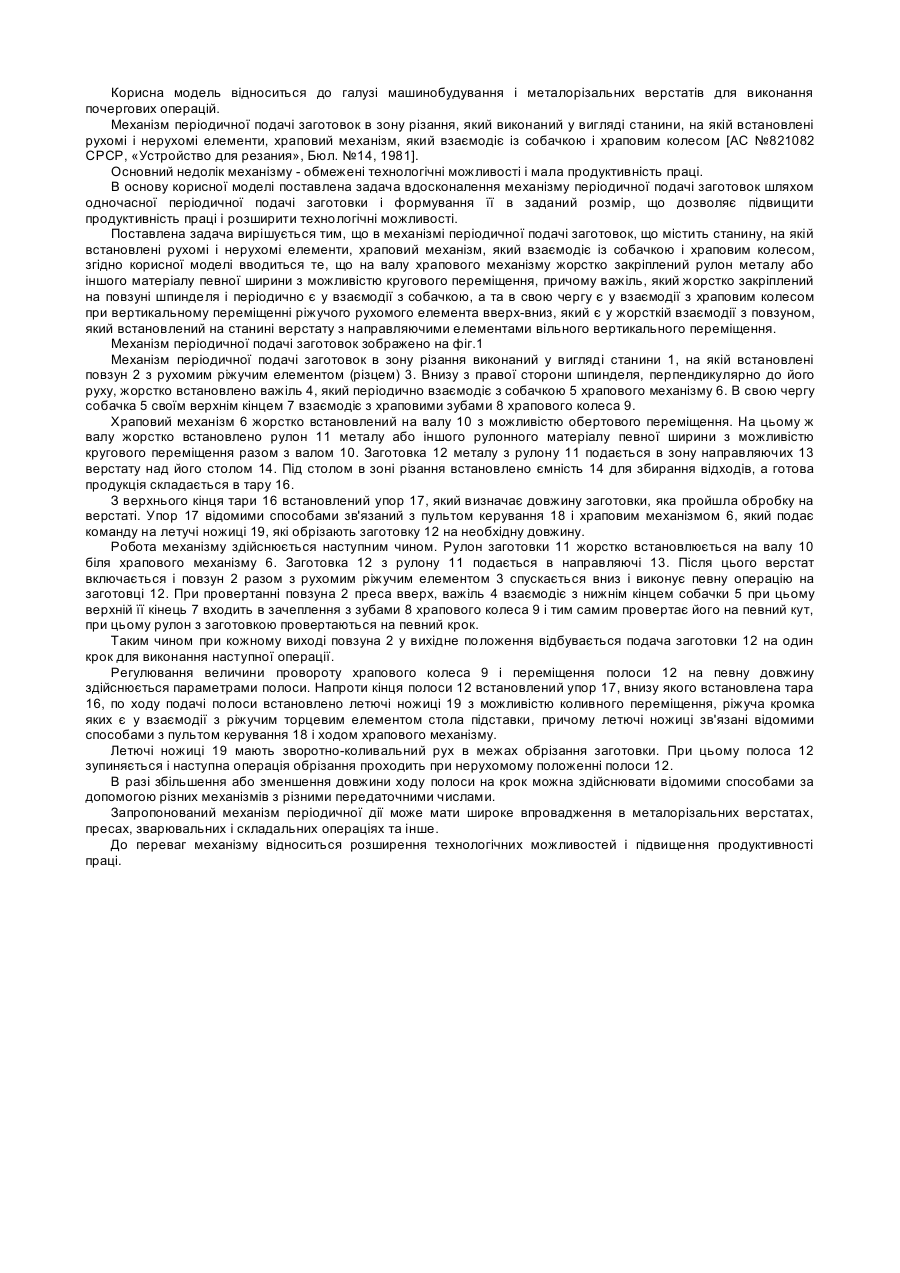

Механізм періодичної подачі заготовок, що містить станину, на якій встановлені рухомі і нерухомі елементи, храповий механізм, який взаємодіє із собачкою і храповим колесом, який відрізняється тим, що на валу храпового механізму жорстко закріплений рулон металу або іншого матеріалу певної ширини з можливістю кругового переміщення, причому важіль жорстко закріплений на повзуні шпинделя і періодично є у взаємодії з собачкою, а та, в свою чергу,...

Номер патенту: 8592

Опубліковано: 15.08.2005

Автори: Ковальов Віктор Дмитрович, Бабін Олег Фавійович, Домнікова Юлія Валеріївна, Мельник Максим Сергійович

МПК: B23Q 5/00

Мітки: коробка, швидкостей, металорізального, верстата

Формула / Реферат:

Коробка швидкостей металорізального верстата, що містить привід головного руху з основним кінематичним ланцюгом з демпфером крутильних коливань, шпиндель, привідне колесо, яка відрізняється тим, що привідне колесо взаємодіє через зубчасте зачеплення з насосом, що виконує функцію гальма, керованого слідкуючим золотником, зв'язаним з датчиком кутового прискорення, встановленим на привідному колесі, і таким чином здійснюючи зворотний зв'язок по...

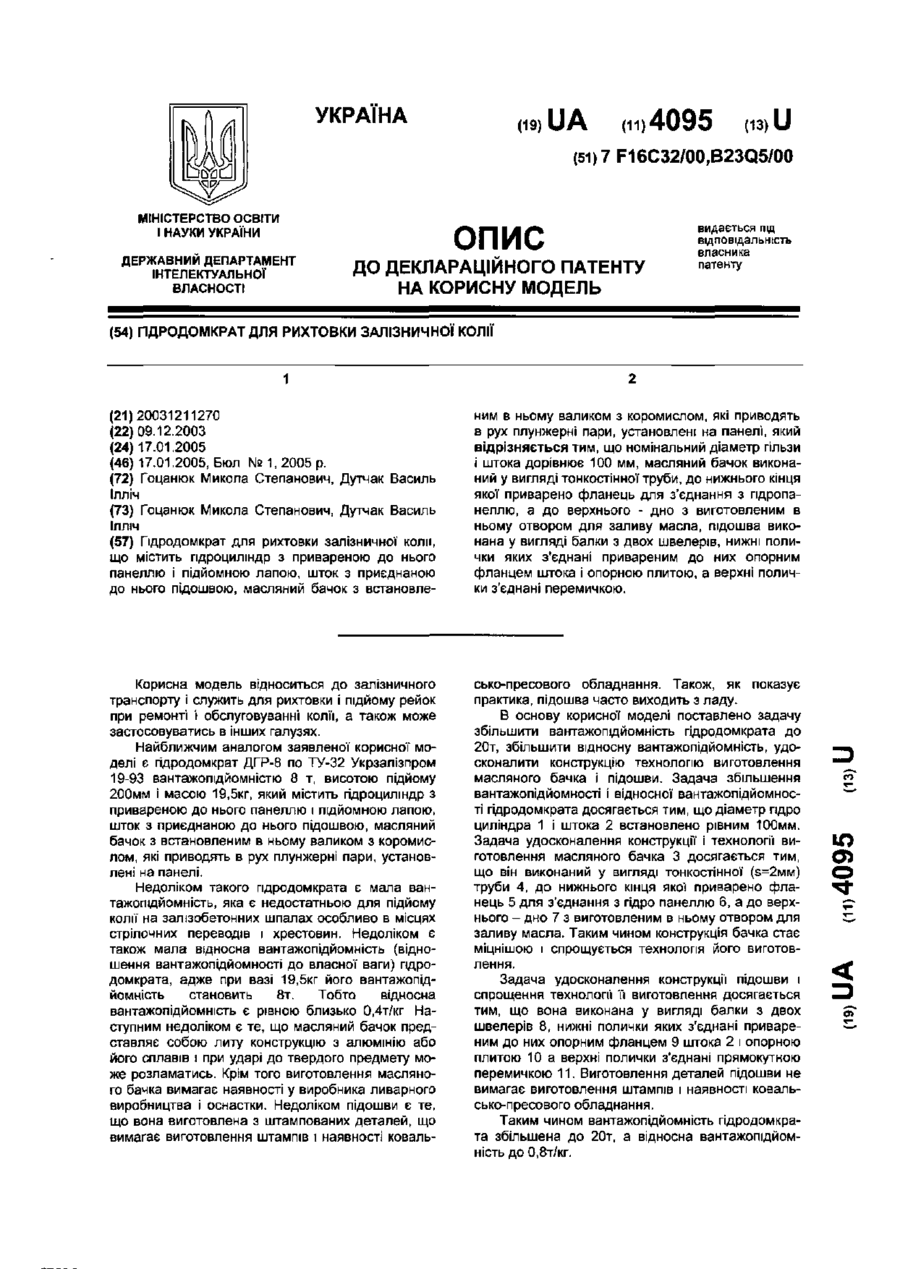

Номер патенту: 4095

Опубліковано: 17.01.2005

Автори: Дутчак Василь Ілліч, Гоцанюк Микола Степанович

МПК: B23Q 5/00, F16C 32/00

Мітки: колії, рихтовки, гідродомкрат, залізничної

Формула / Реферат:

Гідродомкрат для рихтовки залізничної колії, що містить гідроциліндр з привареною до нього панеллю і підйомною лапою, шток з приєднаною до нього підошвою, масляний бачок з встановленим в ньому валиком з коромислом, які приводять в рух плунжерні пари, установлені на панелі, який відрізняється тим, що номінальний діаметр гільзи і штока дорівнює 100 мм, масляний бачок виконаний у вигляді тонкостінної труби, до нижнього кінця якої приварено...

Номер патенту: 68104

Опубліковано: 15.07.2004

Автор: Фіщенко Володимир Михайлович

МПК: B23Q 5/00

Мітки: приводу, групи, токарної, верстатів, силового, патрона, цангового, вузол

Формула / Реферат:

Вузол силового приводу цангового патрона верстатів токарної групи, який відрізняється тим, що він виконаний у вигляді з'єднаних між собою трьох самостійних вузлів: пневмоциліндричного, рухомо-корпусного, приєднувального, крім цього встановлена запобіжна пружина від несанкціонованого розкріплення оброблюваної деталі.

Номер патенту: 54509

Опубліковано: 17.03.2003

Автори: Пестунов Володимир Михайлович, Гречка Андрій Іванович

МПК: B23Q 5/00, B23Q 5/22, B23Q 37/00 ...

Мітки: головка, силова

Формула / Реферат:

1. Силова головка, що містить корпус з встановленими у ньому на підшипниках шпинделем та механізмом поперечної подачі, що зв'язані з приводом, яка відрізняється тим, що механізм поперечної подачі містить циліндр, який через кругові напрямні з'єднано з переднім і заднім дисками, які зв'язані з приводом синхронного обертання і в яких циліндр розташований на кругових напрямних  ексцентрично, причому  в циліндрі також ексцентрично розташований...

Номер патенту: 29823

Опубліковано: 15.11.2000

Автори: Лук'яненко Лілія Петрівна, Пестунов Володимир Михайлович

МПК: B23Q 5/00

Мітки: спосіб, швидкістю, керування, шпинделя

Формула / Реферат:

Спосіб керування швидкістю шпінделя, який полягає в безступеневому регулюванні частоти обертання в межах діапазону шляхом включення муфт, відрізняється тим, що задану частоту обертання отримують по двох кінематичних ланцюгах одночасно шляхом керування скважністю дискретного сигналу живлення інверсно включених муфт, причому параметри скважності прийняті із співвідношення:

Номер патенту: 15654

Опубліковано: 30.06.1997

Автори: Бабенко Анатолій Михайлович, Бабенко Михайло Андрійович

МПК: B23Q 5/00

Мітки: привод, верстату

Формула / Реферат:

Привод станка, содержащего шпиндель, включающий первую и вторую ременные передачи, первый и второй электродвигатель, на выходных валах, которых установлены приводные шкивы соответствующих ременных передач, и первая муфта, отличающийся тем, что в привод введены вторая муфта и первый дополнительный вал, на котором расположены ведомые шкивы первой и второй ременной передачи и ведущий шкив дополнительно введенной второй ступени ременной передачи,...

Номер патенту: 6072

Опубліковано: 29.12.1994

Автор: Клод Бартелемі Фюміньє

МПК: B23B 31/12, B23B 31/02, B23B 31/10 ...

Мітки: пристрій, затискний

Формула / Реферат:

Зажимное устройство, содержащее эластич­ную манжету, расположенную между элементами системы винт-гайка, отличающееся тем, что с целью повышения срока его службы, оно снабжено тормозом, выполненным в виде диска с внутренни­ми зубьями, предназначенными для взаимодейст­вия с винтом системы винт-гайка, при этом гайка этой системы связана с приводом.
