B23Q 7/00 — Пристрої для маніпулювання оброблюваними виробами, конструктивно сполучені з металорізальними верстатами або пристосовані для використання разом з ними, наприклад для переміщення, завантаження, установки в положення обробки, розвантаження та сортування

Номер патенту: 67445

Опубліковано: 27.02.2012

Автори: Кириченко Андрій Миколайович, Пономаренко Ольга Володимирівна

МПК: B23Q 7/00

Мітки: верстат

Формула / Реферат:

Верстат, що складається з нерухомої основи, стола, механізмів приводів, двигунів, робочого органа, до якого прикріплені штанги через шарніри таким чином, що вісь кожної штанги проходить через вісь робочого органа, який відрізняється тим, що напрямні з повзунами, з'єднаними з штангами, виконаними постійної довжини, та механізми приводів і двигунів розташовані на основі.

Номер патенту: 95735

Опубліковано: 25.08.2011

Автори: Рудяга Володимир Ілліч, Анненков Віктор Захарович, Понамарьов Володимир Іванович, Чевичелов Віктор Георгійович, Бойчук Андрій Володимирович

МПК: B23Q 7/00, B23Q 41/00, B21F 27/00 ...

Мітки: решітки, зуб, плити, деталі, лінія, автоматична, виготовлення, стола, газової

Формула / Реферат:

1. Автоматична лінія виготовлення деталі "Зуб" решітки стола газової плити, яка включає раму з горизонтально встановленим і жорстко закріпленим на ній столом із закріпленим на ньому пристосуванням гнуття заготівки з вузлами для гнуття, яка відрізняється тим, що рама і стіл виконані подовженими в горизонтальному напрямі, на столі ліворуч послідовно розташовані технологічні вузли, що забезпечують виконання операцій по виготовленню...

Номер патенту: 58161

Опубліковано: 11.04.2011

Автори: Пономарьов Володимир Іванович, Бойчук Андрій Володимирович, Рудяга Володимир Ілліч, Чевичелов Віктор Георгійович, Анненков Віктор Захарович

МПК: B23D 45/00, B23Q 41/00, B23Q 7/00 ...

Мітки: газової, стола, лінія, виготовлення, зуб, деталі, плити, автоматична, решітки

Формула / Реферат:

1. Автоматична лінія виготовлення деталі "Зуб" решітки стола газової плити, що включає раму з горизонтально встановленим і жорстко закріпленим на ній столом із закріпленим на нім пристосуванням гнуття заготівки з вузлами для гнуття, яка відрізняється тим, що з метою підвищення якості і точності виготовлення деталі "Зуб", автоматизації процесу виготовлення деталі "Зуб" з одночасним підвищенням продуктивності і...

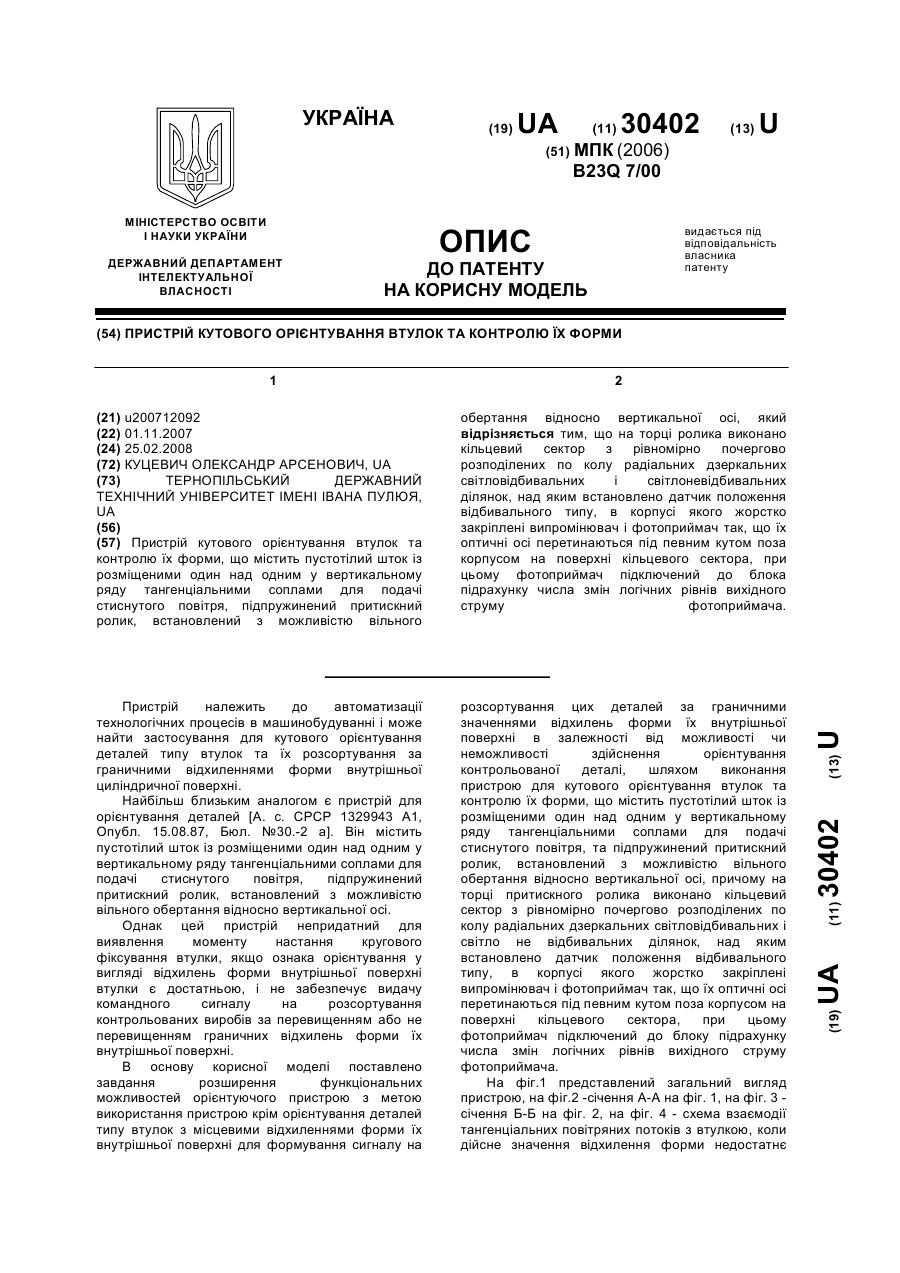

Номер патенту: 30402

Опубліковано: 25.02.2008

Автор: Куцевич Олександр Арсенович

МПК: B23Q 7/00

Мітки: пристрій, контролю, кутового, форми, орієнтування, втулок

Формула / Реферат:

Пристрій кутового орієнтування втулок та контролю їх форми, що містить пустотілий шток із розміщеними один над одним у вертикальному ряду тангенціальними соплами для подачі стиснутого повітря, підпружинений притискний ролик, встановлений з можливістю вільного обертання відносно вертикальної осі, який відрізняється тим, що на торці ролика виконано кільцевий сектор з рівномірно почергово розподілених по колу радіальних дзеркальних...

Номер патенту: 18378

Опубліковано: 25.12.1997

Автори: Кудряшов Сергій Миколайович, Золотарьов Віктор Леонтійович, Левінштейн Віктор Юдаєвич

МПК: B23Q 7/00

Мітки: кантування, пристрій, виробів

Формула / Реферат:

Устройство для кантования изделий, содержащее стол, установленный с возможностью поворота и возвратно-поступательного перемещения, и стойки с оппозитно расположенными на них механизмами фиксации кантуемых изделий, установленные с возможностью перемещения в горизонтальной плоскости, отличающееся тем, что оно снабжено установленным с возможностью поворота торцевым кулачком в виде втулки с фланцем, на торце которой выполнены горизонтальные...

Номер патенту: 15702

Опубліковано: 30.06.1997

Автори: Хейфец Борис Меєрович, Фавелюкис Михайло Іонович, Ташман Юрій Аронович, Каліховський Віктор Леонідович

МПК: B23Q 7/00

Мітки: деталей, механізм, поштучної, видачі

Текст:

...7, а два других плеча кинематически связаны с штыря- 30 ми-отсекэтелями 8,9 с помощью пальцев 10 со втулками 11, которые размещены в пазах рычага 2. Штыри-отсекатели 8,9 удерживаются от проворота вокруг своей оси с помощью 35 шайб 12, размещенных в торцевых пазах штырей-отсекателей 8, 9 и контактирующих также с боковыми поверхностями рычага 2. Описываемый механизм установлен на балке 22 над транспортером 23, предназначенным для...

Номер патенту: 14422

Опубліковано: 25.04.1997

Автори: Фавелюкис Михайло Іонович, Ташман Юрій Аронович, Токман Яков Менделевич, Ліман Олександр Львович, Каліховський Віктор Леонідович

МПК: B23Q 7/00

Мітки: кантувач, гравітаційний, деталей

Формула / Реферат:

Гравитационный кантователь деталей, со­держащий подводящий лоток, переходной лоток, изогнутый по радиусу, и отводящий лоток, разме­щенный перпендикулярно боковым стенкам пере­ходного лотка и снабженный вкладышем из упру­гого неметаллического материала в приемной его части, отличающийся тем, что, с целью повыше­ния надежности и снижения уровня шума при ра­боте, рабочая поверхность вкладыша в приемной части отводящего лотка выполнена...

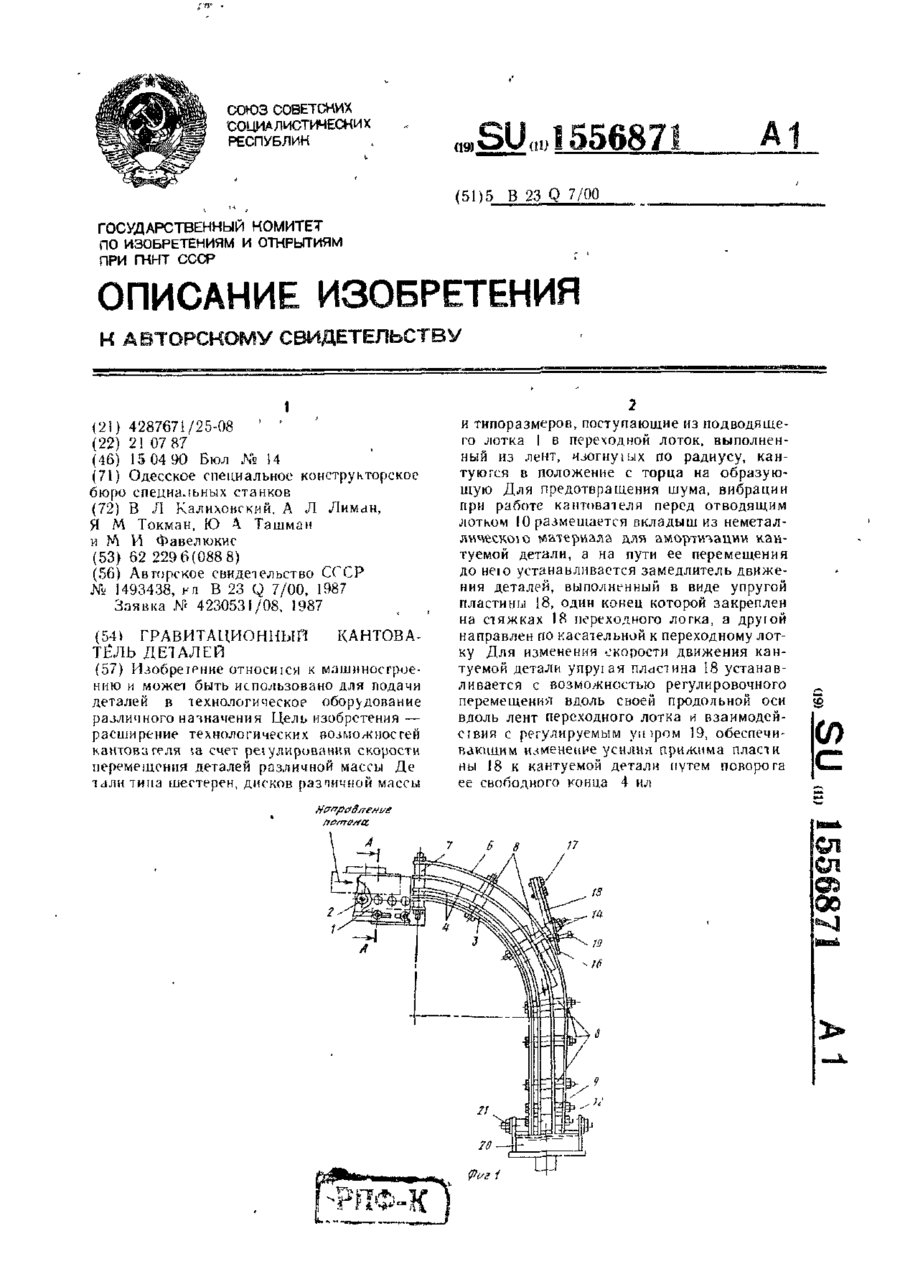

Номер патенту: 14423

Опубліковано: 25.04.1997

Автори: Токман Яков Менделевич, Каліховський Віктор Леонідович, Ташман Юрій Аронович, Фавелюкис Михайло Іонович, Ліман Олександр Львович

МПК: B23Q 7/00

Мітки: кантувач, деталей, гравітаційний

Формула / Реферат:

Гравитационный кантователь деталей, содер­жащий подводящий и отводящий лотки, соединен­ные между собой изогнутым по радиусу переходным лотком, и замедлитель движения деталей в виде уп­ругой пластины, установленной одним концом на переходном лотке с возможностью регулировочного перемещения вдоль своей продольной оси и вдоль переходного лотка, отличающийся тем, что с целью расширения технологических возможностей, замед­литель движеіпія деталей...

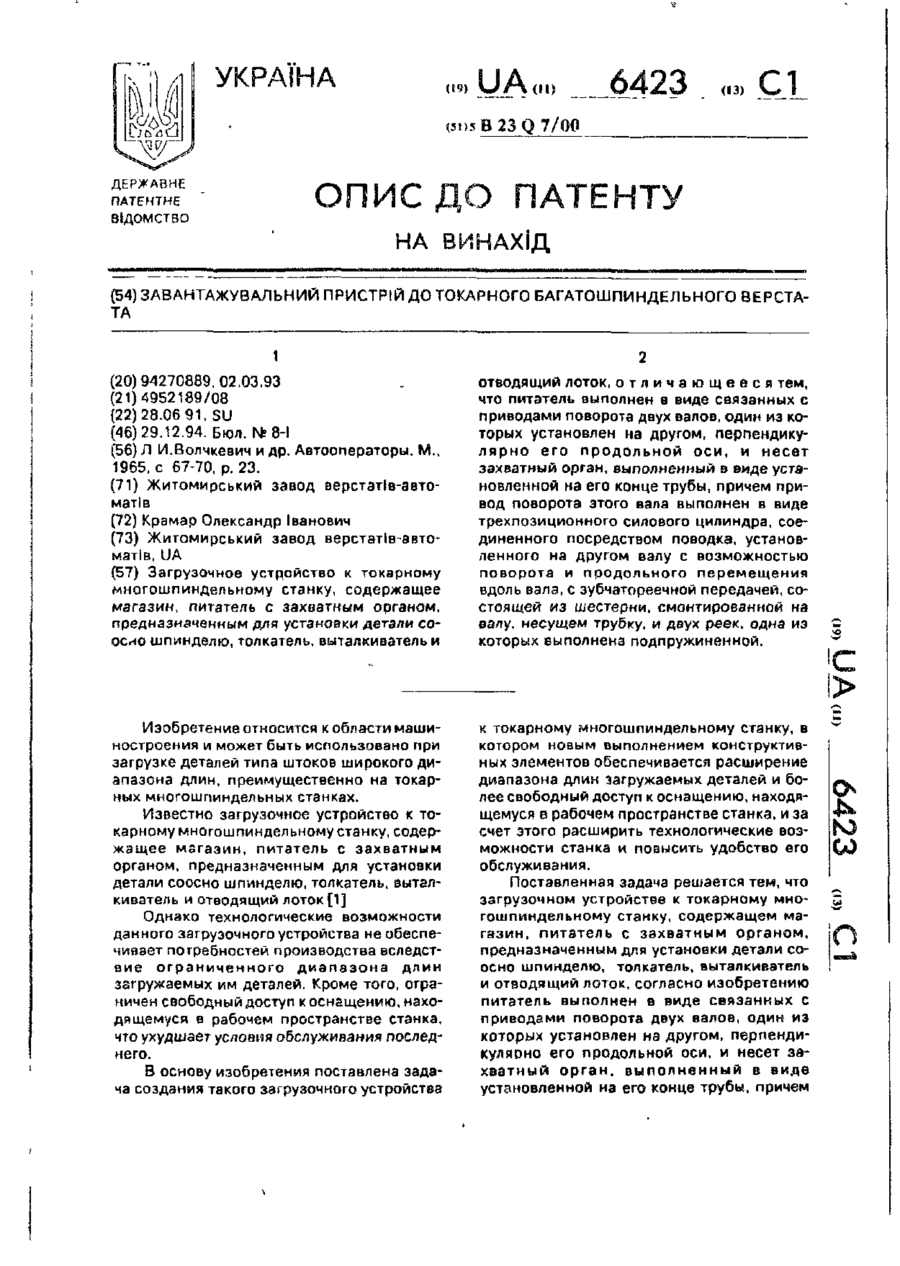

Номер патенту: 6423

Опубліковано: 29.12.1994

Автор: Крамар Олександр Іванович

МПК: B23Q 7/00

Мітки: токарного, багатошпиндельного, пристрій, завантажувальний, верстата

Формула / Реферат:

Загрузочное устройство к токарному многошпиндельному станку, содержащее магазин, питатель с захватным органом, предназначенным для установки детали соосно шпинделю, толкатель, выталкиватель и отводящий лоток, отличающееся тем, что питатель выполнен в виде связанных с приводами поворота двух валов, один из которых установлен на другом, перпендикулярно его продольной оси, и несет захватный орган, выполненный в виде установленной на его конце...
