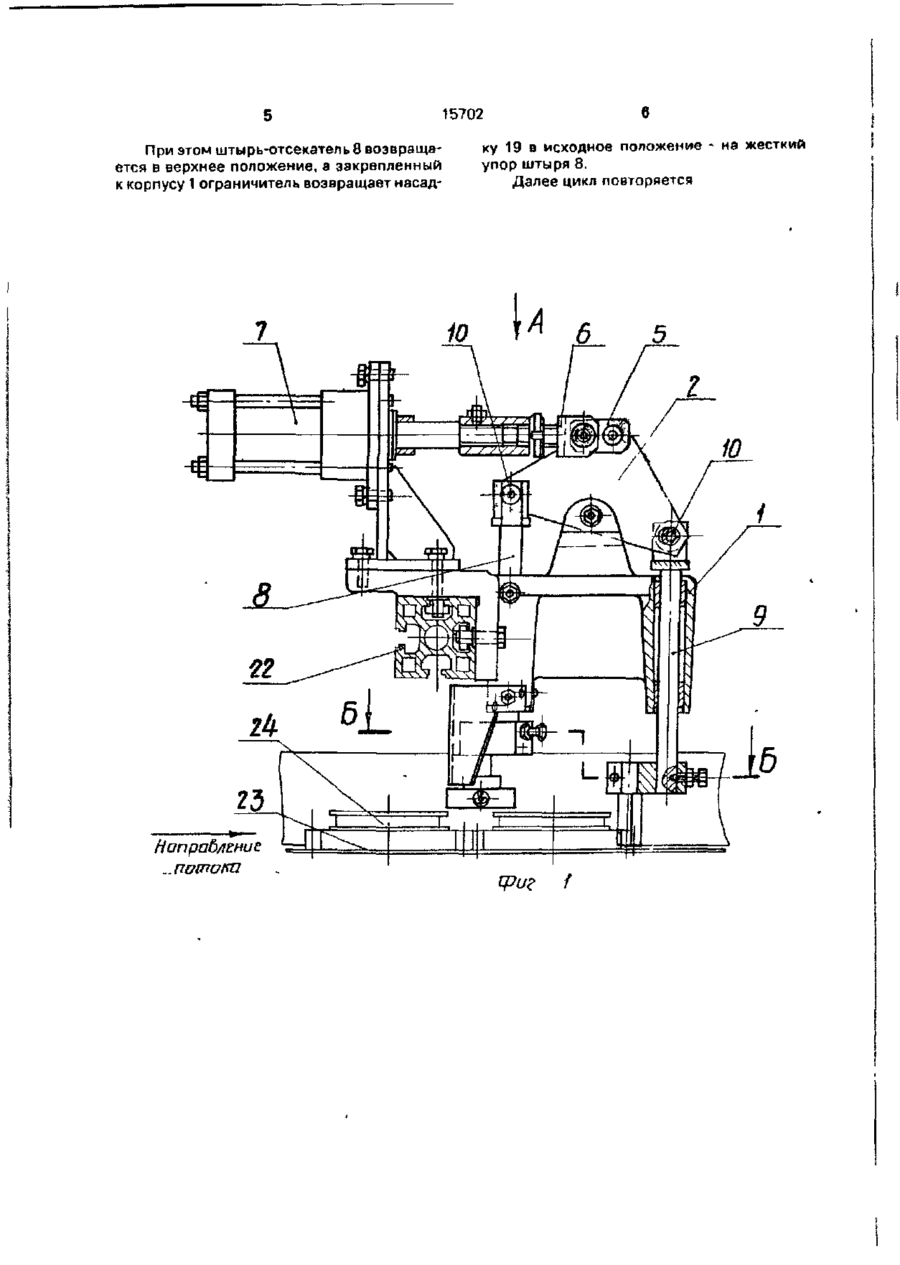

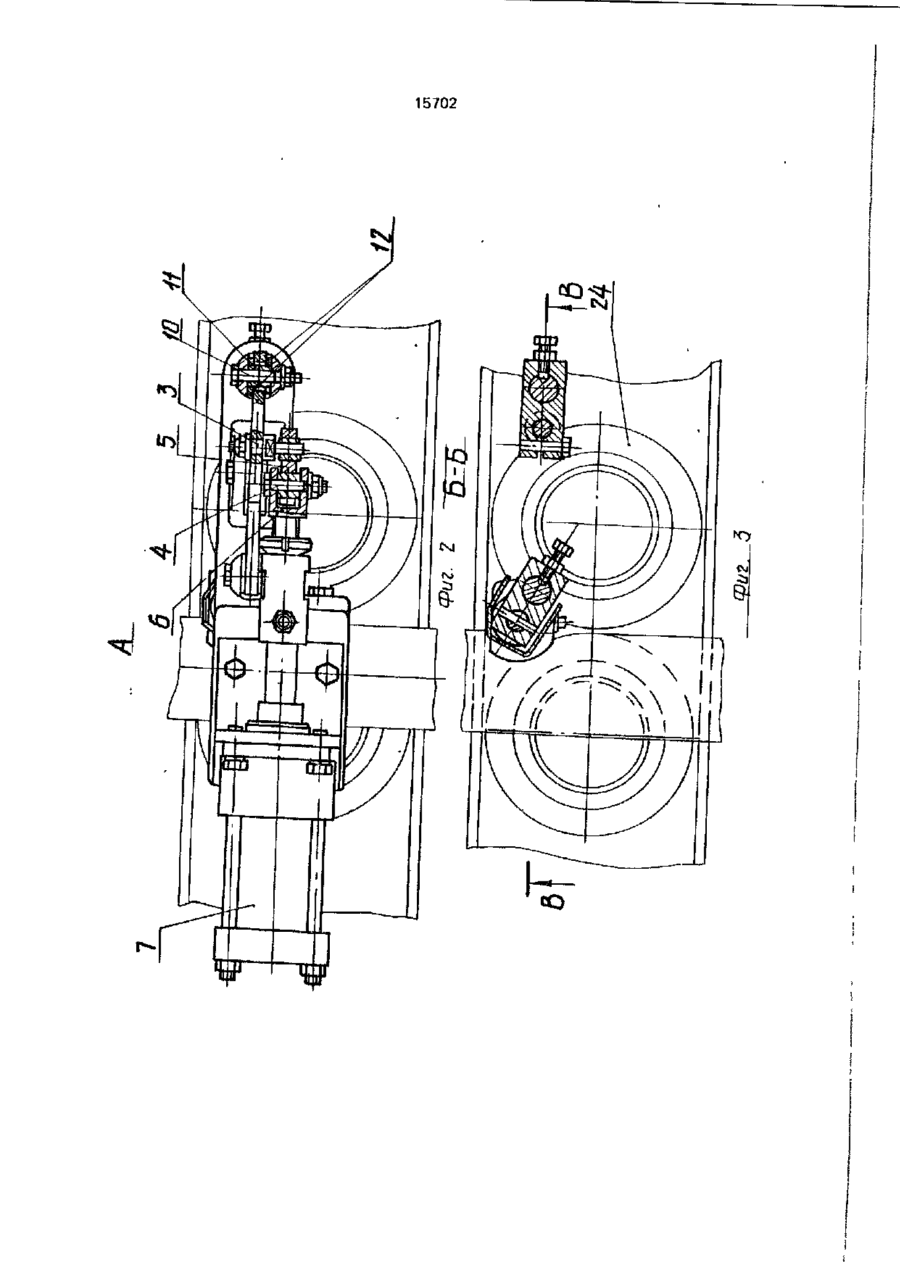

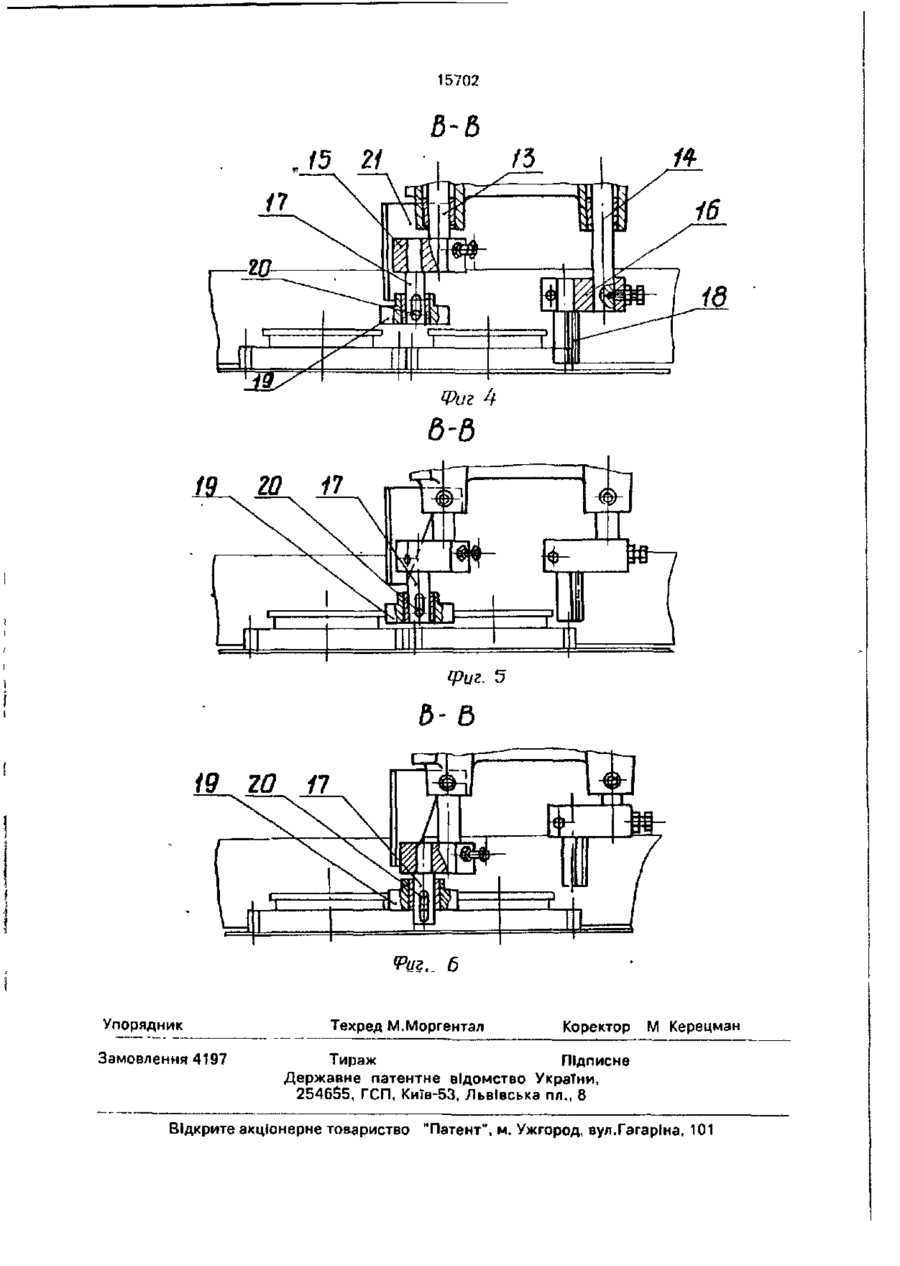

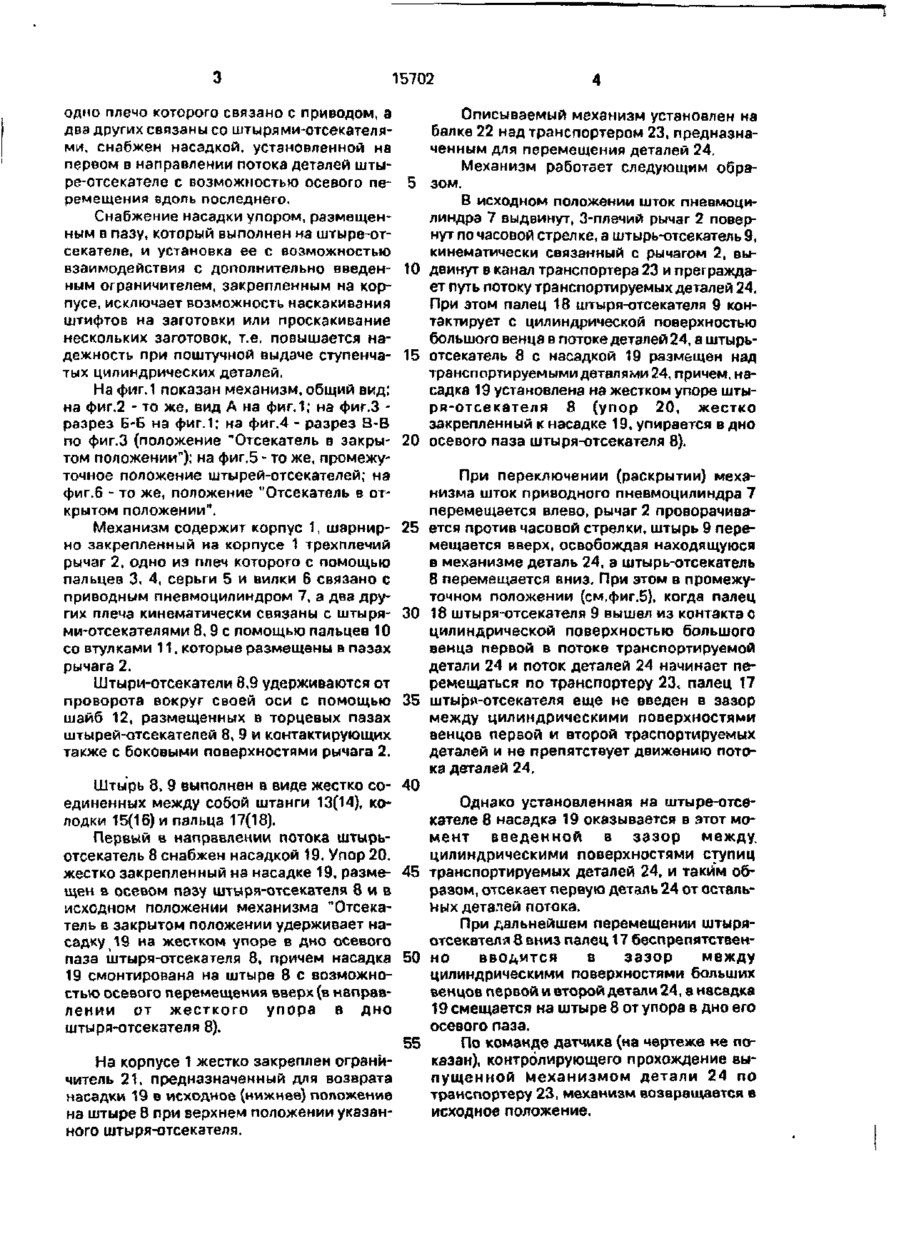

1. Механизм поштучной выдачи деталей, содержащий корпус с шарнирно закрепленными на нем трехплечим рычагом, одно пле 2. Механизм по п.1 о т л и ч а ю щ и йс я тем, что насадка снабжена упором, размещенным в пазу, который выполнен на штыре-отсекателе, и установлена с возможностью взаимодействия с дополнительно введенным ограничителем, закрепленным на корпусе. Изобретение относится к области станкостроения и может быть использовано в межоперационом транспорте автоматических линий для поштучной выдачи деталей из потока. Известен отсекатель поштучной выдачи деталей фирмы "Либхерр", ФРГ. Известный отсекатель содержит корпус, шарнирно закрепленный к корпусу приводной качающейся 3-плечий рычаг, два выдвижных штыря, кинематически связанных с 3-плечим рычагом и установленных с возможностью взаимодействия с транспортируемыми деталями. Недостатком известного отсекателя является его недостаточная надежность. В качестве прототипа выбран механизм поштучной выдачи деталей цилиндрической формы по книге Малова А.Н. "Загрузонмые устройства для металлорежущих станков"., М., Машиностроение 1965г.. стр.34, ф.20м. Известный механизм содержит корпус с закрепленным на нем трехплечим рычагом, одно плечо которого связано с приводом, а два других связаны со штифтами-отсекателями. Недостатком известного отсекателя является его недостаточная надежность, из-за того, что в известном устройстве штифты-отсекатели имеют нейтральное положение, поэтому возможно наскакивание штифтов на заготовки или проскакивзние нескольких заготовок. Задачей изобретения является обеспечение поштучной выдачи транспортирующих цилиндрических изделий ступенчатой формы, у которых диаметры цилиндрических элементов соизмеримы. Поставленная задача решается за счет того, что механизм поштучной выдачи деталей, содержащий корпус с шарнирно закрепленными на нем трехплечим рычагом, чо которого связано с приводом, а два других со штырями-отсекэ**~пями, о т л и ч а ю щ и й с я тем, что он снабжен насадкой, установленной на первом в направлении потока деталей штыре-отсекателе с возможностью осевого перемещения вдоль последнего. С > ел о о 15702 одно плечо которого связано с приводом, а два других связаны со штырями-отсекателями, снабжен насадкой, установленной на первом в направлении потока деталей штыре-отсекателе с возможностью осевого пе- 5 ремещения вдоль последнего. Снабжение насадки упором, размещенным в пазу, который выполнен на штыре-отсекателе, и установка ее с возможностью взаимодействия с дополнительно введен- 10 ным ограничителем, закрепленным на корпусе, исключает возможность наскакивания штифтов на заготовки или проскакивание нескольких заготовок, т.е. повышается надежность при поштучной выдаче ступенча- 15 тых цилиндрических деталей, На фиг. 1 показан механизм, общий вид; на фиг.2 - то же, вид А на фиг.1; на фиг.З разрез Б-Б на фиг.1; на фиг.4 - разрез В-В по фиг.З (положение "Отсекатель в закры- 20 том положении"); на фиг,5 - то же, промежуточное положение штырей-отсекателей; на фиг.6 - то же, положение "Отсекатель в открытом положении". Механизм содержит корпус 1, шарнир- 25 но закрепленный на корпусе 1 трехплечий рычаг 2, одно из плеч которого с помощью пальцев 3, 4, серьги 5 и вилки 6 связано с приводным пневмоцилиндром 7, а два других плеча кинематически связаны с штыря- 30 ми-отсекэтелями 8,9 с помощью пальцев 10 со втулками 11, которые размещены в пазах рычага 2. Штыри-отсекатели 8,9 удерживаются от проворота вокруг своей оси с помощью 35 шайб 12, размещенных в торцевых пазах штырей-отсекателей 8, 9 и контактирующих также с боковыми поверхностями рычага 2. Описываемый механизм установлен на балке 22 над транспортером 23, предназначенным для перемещения деталей 24. Механизм работает следующим образом. В исходном положении шток пневмоцилиндрэ 7 выдвинут, 3-плечиЙ рычаг 2 повернут по часовой стрелке, а штырь-отсекатель 9, кинематически связанный с рычагом 2, выдвинут в канал транспортера 23 и преграждает путь потоку транспортируемых деталей 24. При этом палец 18 штыря-отсекателя 9 контактирует с цилиндрической поверхностью большого венца в потоке деталей 24, а штырьотсекатель 8 с насадкой 19 разм&щен над транспортируемыми деталями 24, причем, насадка 19 установлена на жестком упоре штыря-отсекателя 8 (упор 20, жестко закрепленный к насадке 19, упирается в дно осевого паза штыря-отсекателя 8). При переключении (раскрытии) механизма шток приводного пневмоцилиндра 7 перемещается влево, рычаг 2 проворачивается против часовой стрелки, штырь 9 перемещается вверх, освобождая находящуюся в механизме деталь 24, а штырь-отсекатель 8 перемещается вниз. При этом в промежуточном положении (см.фиг.5), когда палец 18 штыря-отсекателя 9 вышел из контакта с цилиндрической поверхностью большого венца первой в потоке транспортируемой детали 24 и поток деталей 24 начинает перемещаться по транспортеру 23, палец 17 штыря-отсекателя еще не введен в зазор между цилиндрическими поверхностями венцов первой и второй трзспортируемых деталей и не препятствует движению потока деталей 24. Штырь 8, 9 выполнен в виде жестко со- 40 единенных между собой штанги 13(14), коОднако установленная на штыре-отселодки 15(16) и пальца 17(18). кателе 8 насадка 19 оказывается в этот момент введенной в зазор между, Первый в направлении потока штырьцилиндрическими поверхностями ступиц отсекатель 8 снабжен насадкой 19. Упор 20. жестко закрепленный на насадке 19, разме- 45 транспортируемых деталей 24, и таким образом, отсекает первую деталь 24 от остальщен в осевом пазу штыря-отсекателя 8 и в ных деталей потока. исходном положении механизма "ОтсекаПри дальнейшем перемещении штырятель в закрытом положении удерживает наотсекателд 8 вниз палец 17 беспрепятственсадку 19 на жестком упоре в дно осевого вводится в зазор между паза штыря-отсекателя 8, причем насадка 50 но цилиндрическими поверхностями больших 19 смонтирована на штыре 8 с возможновенцов первой и второй детали 24, а насадка стью осевого перемещения вверх (в направ19 смещается на штыре 8 от упора в дно его лении от жесткого упора в дно осевого паза. штыря-отсекателя 8). 55 По команде датчика (на чертеже не показан), контролирующего прохождение выНа корпусе 1 жестко закреплен огранипущенной Механизмом детали 24 по читель 21, предназначенный для возврата транспортеру 23, механизм возвращается в насадки 19 в исходное (нижнее) положение на штыре 8 при верхнем положении указанисходное положение. ного штыря-отсекателя. 6 15702 При этом штырь-отсекатель 8 возвратается в верхнее положение, а закрепленный к корпусу 1 ограничитель возвращает насад ку 19 в исходное положение - на жесткий упор штыря 8. Далее цикл повторяется Фи? / 15702 15702 В-б 15 21 /З tf?.. 6 Упорядник Замовлення 4197 Техред М.Моргентал Коректор М Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Mechanism of piece-distribution of components

Автори англійською

Tashman Yurii Aronovych, Kalikhovskyi Viktor Leonidovych, Kheifets Borys Meierovych, Faveliukis Mykhailo Ionovych

Назва патенту російською

Механизм поштучной выдачи деталей

Автори російською

Ташман Юрий Аронович, Калиховский Виктор Леонидович, Хейфец Борис Меерович, Фавелюкис Михаил Ионович

МПК / Мітки

МПК: B23Q 7/00

Мітки: механізм, поштучної, деталей, видачі
