B24B 5/40 — для шліфування внутрішньої поверхні труб

Номер патенту: 121137

Опубліковано: 27.11.2017

Автори: Руденко Роман Олександрович, Тур Іван Михайлович, Гладський Максим Миколайович, Фролов Володимир Костянтинович

МПК: B24B 5/40, B24B 5/00

Мітки: шліфування, труб, верстат, внутрішнього

Формула / Реферат:

Верстат для внутрішнього шліфування труб, який складається зі станини з розташованими на ній шліфувальною бабкою зі шліфувальною оправкою, бабкою виробу з порожнистим шпинделем, оснащеним нерухомим та рухомим патронами, та люнетом шліфувальної оправки, розміщеним зі сторони рухомого патрона, який відрізняється тим, що на станині зі сторони нерухомого патрона встановлений співвісно шліфувальній оправці другий люнет, а шліфувальна оправка...

Номер патенту: 121136

Опубліковано: 27.11.2017

Автори: Фролов Володимир Костянтинович, Руденко Роман Олександрович, Артьомов Андрій Олександрович, Гладський Максим Миколайович

МПК: B24B 5/40, B24B 5/00

Мітки: верстат, наскрізних, глибоких, шліфування, отворів

Формула / Реферат:

Верстат для шліфування глибоких наскрізних отворів, який складається зі станини з розташованими на ній бабкою виробу з порожнистим шпинделем, оснащеним нерухомим та рухомим патронами, та шліфувальною бабкою зі шліфувальною оправкою і кронштейном, на якому зі сторони рухомого патрона розміщений люнет шліфувальної оправки, який відрізняється тим, що на станині зі сторони нерухомого патрона встановлений співвісно шліфувальній оправці другий...

Номер патенту: 115402

Опубліковано: 10.04.2017

Автори: Фролов Володимир Костянтинович, Наумова Марія Ігорівна, Руденко Роман Олександрович, Гладський Максим Миколайович

МПК: B24B 5/00, B24B 5/40

Мітки: верстат, шліфування, отворів, трубах

Формула / Реферат:

1. Верстат для шліфування отворів в трубах, який складається зі станини з розташованими на ній шліфувальною бабкою зі шліфувальною оправкою та бабкою виробу з порожнистим шпинделем і двома патронами, нерухомим та рухомим, розміщеними на протилежних кінцях шпинделя, який відрізняється тим, що на станині з протилежної від шліфувальної бабки сторони бабки виробу встановлена стійка люнета, виконаного у вигляді напрямної втулки, співвісної...

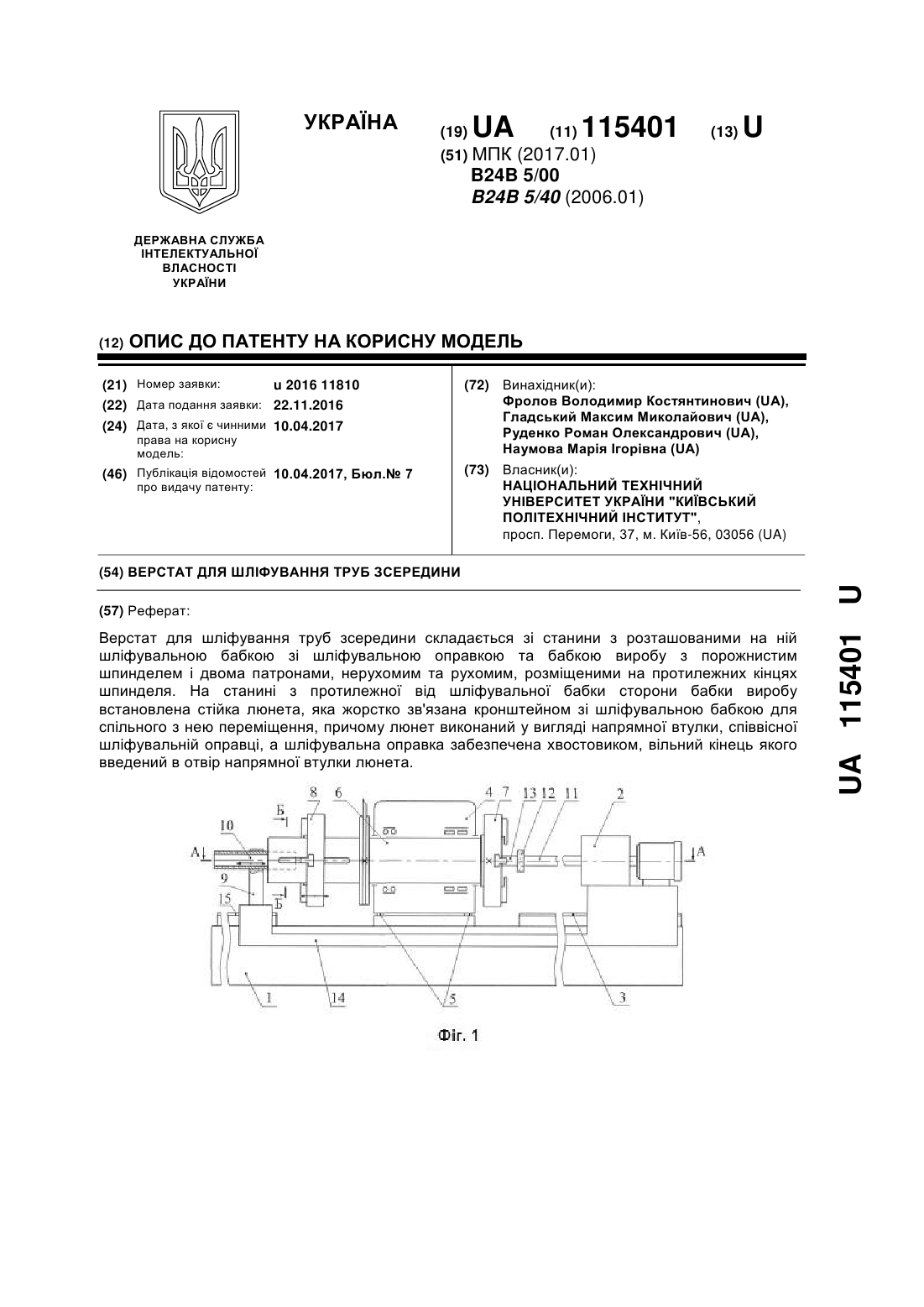

Номер патенту: 115401

Опубліковано: 10.04.2017

Автори: Фролов Володимир Костянтинович, Руденко Роман Олександрович, Гладський Максим Миколайович, Наумова Марія Ігорівна

МПК: B24B 5/00, B24B 5/40

Мітки: труб, шліфування, верстат, зсередини

Формула / Реферат:

1. Верстат для шліфування труб зсередини, який складається зі станини з розташованими на ній шліфувальною бабкою зі шліфувальною оправкою та бабкою виробу з порожнистим шпинделем і двома патронами, нерухомим та рухомим, розміщеними на протилежних кінцях шпинделя, який відрізняється тим, що на станині з протилежної від шліфувальної бабки сторони бабки виробу встановлена стійка люнета, яка жорстко зв'язана кронштейном зі шліфувальною бабкою...
