C04B 35/103 — містять неоксідние вогнетривкі матеріали, наприклад вуглець

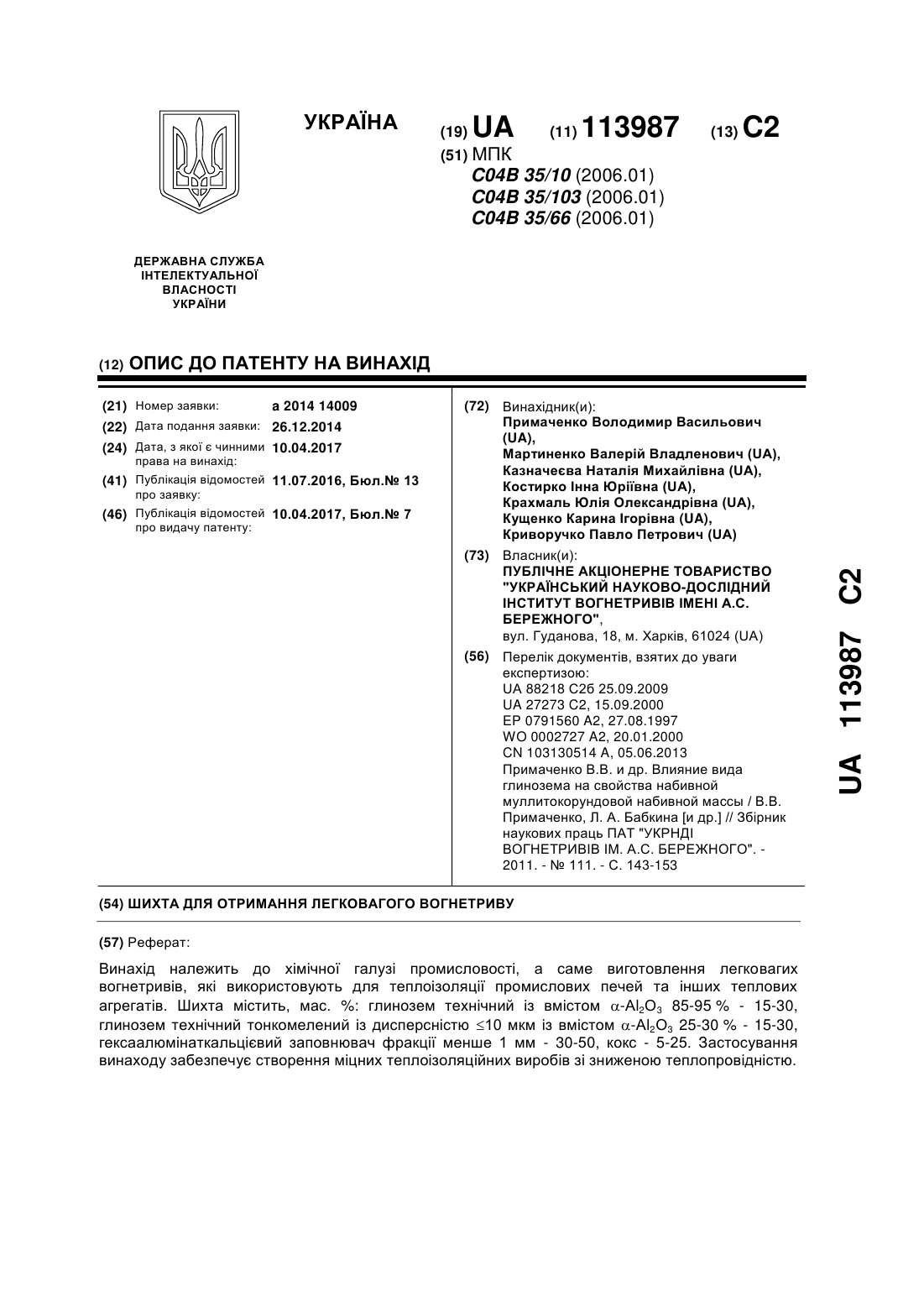

Номер патенту: 113987

Опубліковано: 10.04.2017

Автори: Казначеєва Наталія Михайлівна, Крахмаль Юлія Олександрівна, Примаченко Володимир Васильович, Костирко Інна Юріївна, Криворучко Павло Петрович, Кущенко Карина Ігорівна, Мартиненко Валерій Владленович

МПК: C04B 35/10, C04B 35/66, C04B 35/103 ...

Мітки: легковагого, шихта, вогнетриву, отримання

Формула / Реферат:

Шихта для отримання легковагого вогнетриву, яка містить глинозем технічний із вмістом a-Аl2О3 85-95 %, глинозем технічний тонкомелений із дисперсністю £10 мкм із вмістом a-Аl2О3 25-30 %, кальцієвмісний компонент та кокс, яка відрізняється тим, що як кальцієвмісний компонент вона містить гексаалюмінаткальцієвий заповнювач фракції менше 1 мм, при наступному співвідношенні компонентів, мас. %: глинозем технічний із...

Номер патенту: 109812

Опубліковано: 12.10.2015

Автори: Алфєрьєв Сєргєй Дмітрієвіч, Поляков Валєрій Анатольєвіч

МПК: C04B 35/101, C04B 35/103, C04B 28/34 ...

Мітки: бетоні, теплоізолювальний, алюмофосфатній, теплопровідний, зв'язці

Формула / Реферат:

1. Теплоізолювальний бетон на алюмофосфатній зв'язці, що містить як фосфатне зв'язуюче ортофосфорну кислоту концентрацією 65-75 % і суміш, який відрізняється тим, що як суміш містить суміш різних фракцій електрокорунду марки 25А, при наступному співвідношенні компонентів за FEPA 32GB 1971: електрокорунд 28-36 мас. % фракції 20 електрокорунд 22-24 мас. % фракції...

Номер патенту: 88540

Опубліковано: 26.10.2009

Автори: Примаченко Володимир Васильович, Таран Людмила Володимирівна, Дегтярьова Лідія Михайлівна, Федорук Ростислав Мефодійович

МПК: C04B 35/66, C04B 35/103, C04B 35/565 ...

Мітки: мертель, склеювання, виробів, високовогнетривких

Формула / Реферат:

Мертель для склеювання високовогнетривких виробів, що містить карбід кремнію, вогнетривку глину, рідке скло, діалюмінат кальцію, відходи графітації електродного виробництва, який відрізняється тим, що він додатково містить електрокорунд і тонкодисперсну суміш кремнію кристалічного і α-глинозему в співвідношенні від 1:5 до 1:10 при такому співвідношенні компонентів, мас. %: електрокорунд 42-48 ...

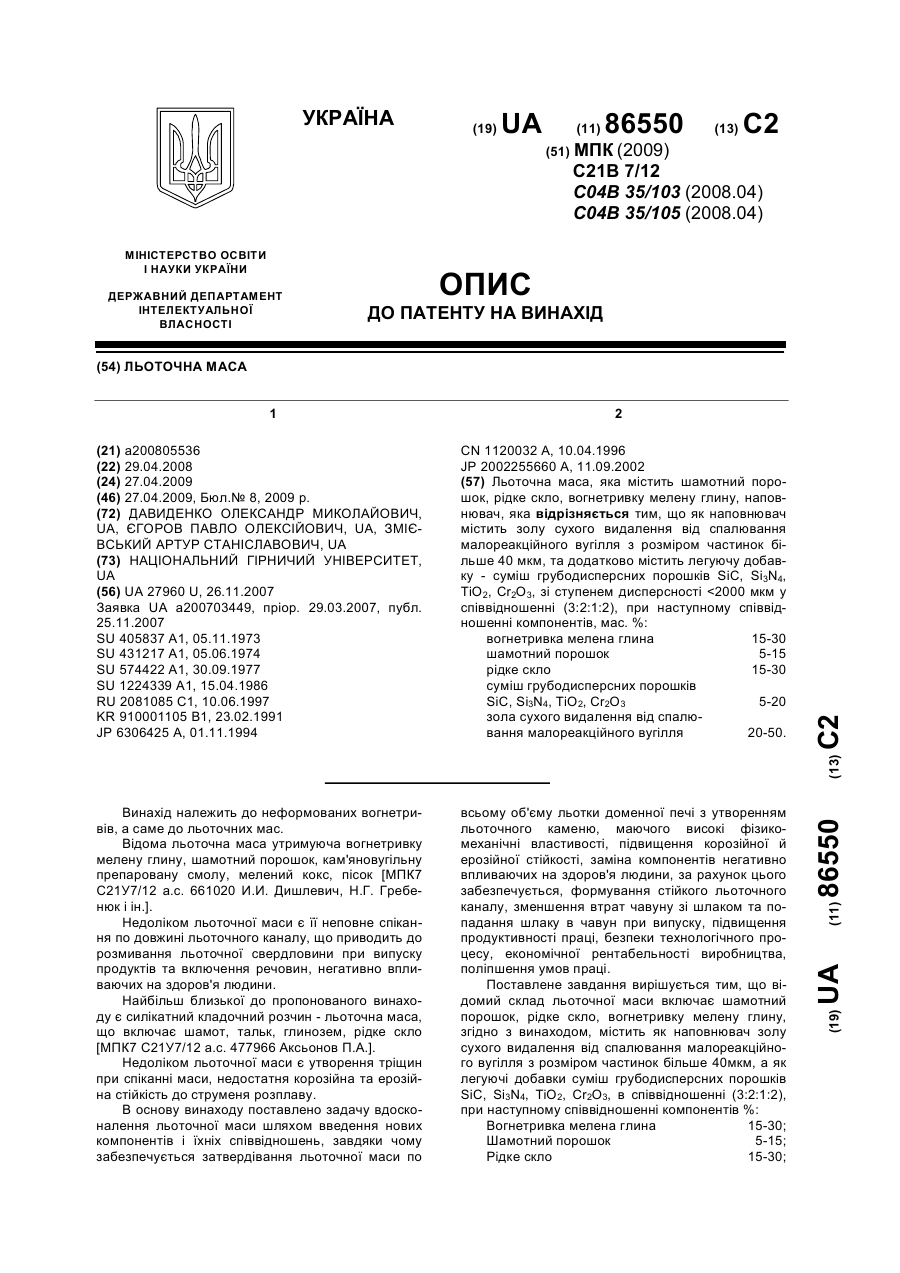

Номер патенту: 86550

Опубліковано: 27.04.2009

Автори: Змієвський Артур Станіславович, Давіденко Олександр Миколайович, Єгоров Павло Олексійович

МПК: C21B 7/12, C04B 35/105, C04B 35/103 ...

Мітки: льоточна, маса

Формула / Реферат:

Льоточна маса, яка містить шамотний порошок, рідке скло, вогнетривку мелену глину, наповнювач, яка відрізняється тим, що як наповнювач містить золу сухого видалення від спалювання малореакційного вугілля з розміром частинок більше 40 мкм, та додатково містить легуючу добавку - суміш грубодисперсних порошків SiC, Si3N4, ТіО2, Сr2О3, зі ступенем дисперсності <2000 мкм у співвідношенні (3:2:1:2), при наступному співвідношенні компонентів,...

Номер патенту: 85418

Опубліковано: 26.01.2009

Автори: Павлова Наталля Миколаївна, Остапенко Ігор Анатолійович, Каліберда Лариса Борисівна, Ларюкіна Ніна Олександрівна, Лактіонов Володимир Іванович, Дроздов Георгій Михайлович

МПК: B22D 41/52, C04B 35/10, B22D 41/02 ...

Мітки: вогнетрив, сталерозливний

Формула / Реферат:

1. Сталерозливний вогнетрив, який включає компонент, який містить глинозем, графіт, антиоксидант і сполучне, який відрізняється тим, що як сполучне він містить фенолоформальдегідну смолу, як компонент, що містить глинозем - мулітокорунд з вмістом Al2O3 більше 72 мас. %, а як антиоксидант - алюмінієвмісний компонент, при наступному компонентному складі, мас. %: графіт 3-9 алюмінієвмісний...

Номер патенту: 36656

Опубліковано: 10.11.2008

Автори: Остапенко Ігор Анатолійович, Лактіонов Володимир Іванович, Дроздов Георгій Михайлович

МПК: C04B 35/103, B22D 41/22

Мітки: вкладиша, складеної, переклазової, плити, шиберної, виготовлення, шихта

Формула / Реферат:

1. Шихта для виготовлення вкладиша плити шиберної переклазової складеної, що включає плавлений периклаз, яка відрізняється тим, що плавлений периклаз вибирають по вмісту оксиду магнію MgO з інтервалу від 96,5 до 99 мас. %.2. Шихта для виготовлення вкладиша плити шиберної переклазової складеної за п. 1, яка відрізняється тим, що вона містить спікальні компоненти.3. Шихта для виготовлення вкладиша плити шиберної...

Номер патенту: 35733

Опубліковано: 10.10.2008

Автори: Дроздов Георгій Михайлович, Остапенко Ігор Анатолійович, Лактіонов Володимир Іванович

МПК: B22D 41/22, C04B 35/103

Мітки: мертель, вогнетривкий

Формула / Реферат:

1. Вогнетривкий мертель для виготовлення шиберної периклазової складеної плити, що містить електрокорунд, технічний глинозем, технічний лігносульфонат і фосфатне сполучне, який відрізняється тим, що як компонент для фосфатного сполучного він містить ортофосфорну кислоту при наступному співвідношенні компонентів, мас. %: електрокорунд 52-56 глинозем технічний 22-24 ...

Номер патенту: 84340

Опубліковано: 10.10.2008

Автори: Тищенко Сергій Васильович, Семченко Галина Дмитрівна, Анголенко Людмила Олександрівна

МПК: C04B 35/103, C04B 35/565

Мітки: композиція, вогнетривка

Формула / Реферат:

Вогнетривка композиція, що включає плавлений корунд, графіт, кремній кристалічний, карбід кремнію та зв'язуюче, яка відрізняється тим, що як зв'язуюче містить суміш гідролізату етилсилікату, гексаметафосфату натрію та пудри алюмінієвої у співвідношенні 5:1:1 при такому співвідношенні компонентів, мас. %: графіт 3-7 кремній кристалічний 1,5-3,5 карбід ...

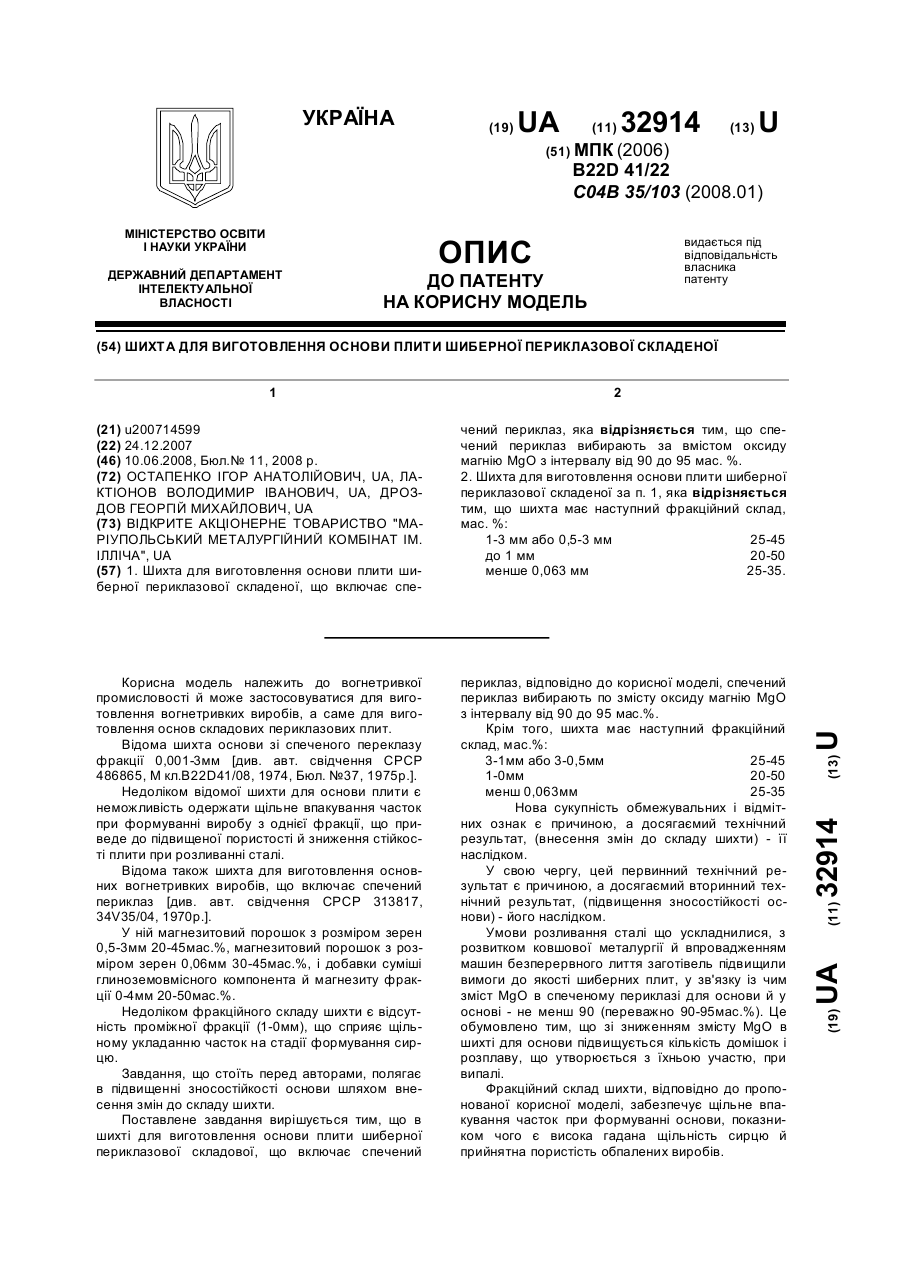

Номер патенту: 32914

Опубліковано: 10.06.2008

Автори: Остапенко Ігор Анатолійович, Дроздов Георгій Михайлович, Лактіонов Володимир Іванович

МПК: C04B 35/103, B22D 41/22

Мітки: складеної, основі, виготовлення, шихта, периклазової, шиберної, плити

Формула / Реферат:

1. Шихта для виготовлення основи плити шиберної периклазової складеної, що включає спечений периклаз, яка відрізняється тим, що спечений периклаз вибирають за вмістом оксиду магнію MgO з інтервалу від 90 до 95 мас. %.2. Шихта для виготовлення основи плити шиберної периклазової складеної за п. 1, яка відрізняється тим, що шихта має наступний фракційний склад, мас. %: 1-3 мм або 0,5-3 мм 25-45...

Номер патенту: 22596

Опубліковано: 25.04.2007

Автори: Остапенко Ігор Анатолійович, Павлова Наталля Миколаївна, Ларюкіна Ніна Олександрівна, Дроздов Георгій Михайлович, Каліберда Лариса Борисівна, Лактіонов Володимир Іванович

МПК: C04B 35/103, C04B 35/10

Мітки: сталерозливний, вогнетрив

Формула / Реферат:

1. Сталерозливний вогнетрив, що включає мулітокорунд, графіт, антиоксидант і зв’язуюче - фенолформальдегідну смолу, який відрізняється тим, що він має наступний компонентний склад, мас. %: графіт 3-9 антиоксидант 3-5 фенолформальдегідна смола 4-7 мулітокорунд решта. 2. Сталерозливний вогнетрив за...

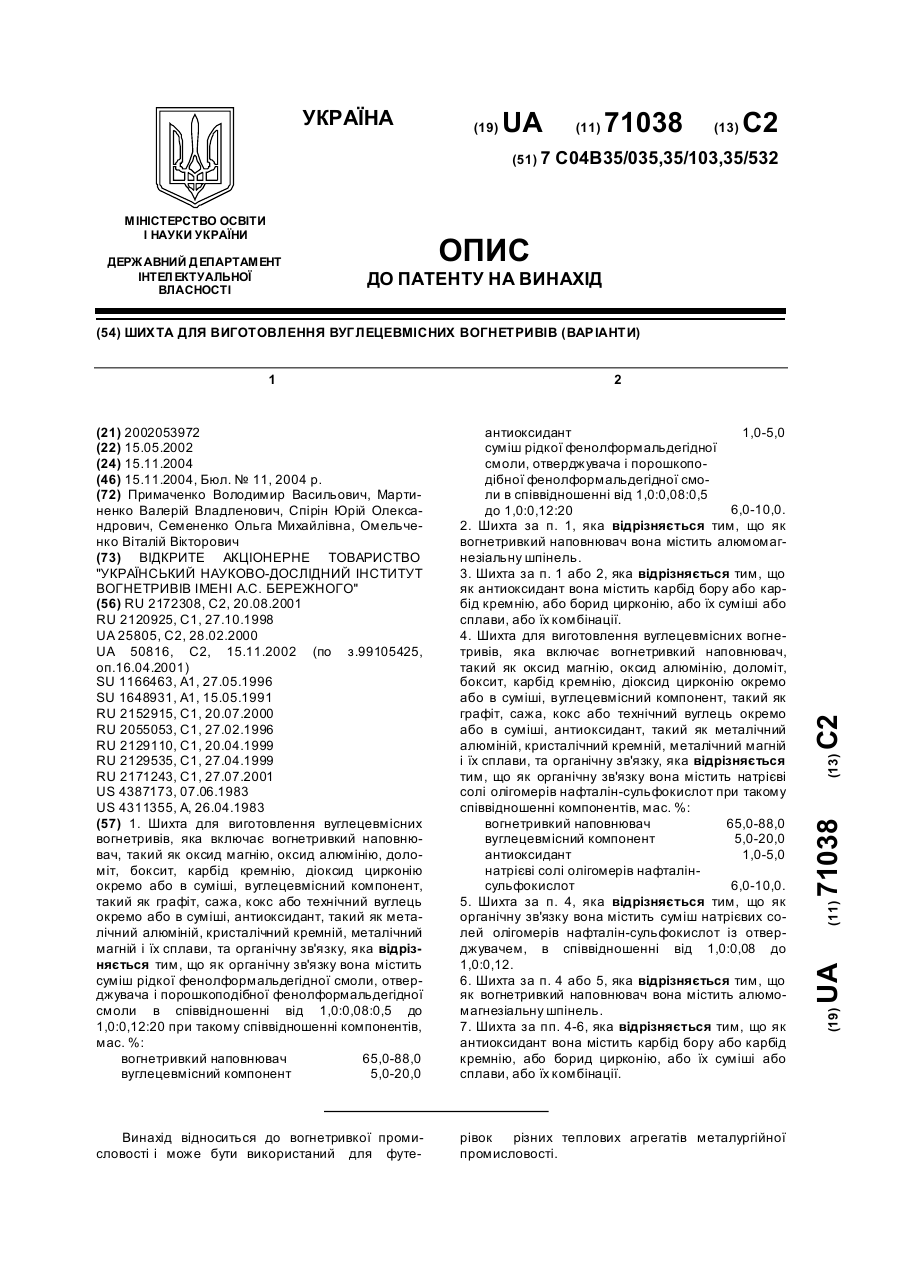

Номер патенту: 71038

Опубліковано: 15.11.2004

Автори: Мартиненко Валерій Владленович, Примаченко Володимир Васильович, Омельченко Віталій Вікторович, Семененко Ольга Михайлівна, Спірін Юрій Олександрович

МПК: C04B 35/532, C04B 35/035, C04B 35/103 ...

Мітки: шихта, вуглецевмісних, варіанти, вогнетривів, виготовлення

Формула / Реферат:

1. Шихта для виготовлення вуглецевмісних вогнетривів, яка включає вогнетривкий наповнювач, такий як оксид магнію, оксид алюмінію, доломіт, боксит, карбід кремнію, діоксид цирконію окремо або в суміші, вуглецевмісний компонент, такий як графіт, сажа, кокс або технічний вуглець окремо або в суміші, антиоксидант, такий як металічний алюміній, кристалічний кремній, металічний магній і їх сплави, та органічну зв'язку, яка відрізняється тим, що як...

Номер патенту: 32597

Опубліковано: 15.02.2001

Автори: Дергапуцька Лариса Олександрівна, Мартиненко Валерій Владленович, Серова Людмила Володимирівна, Писарева Ніна Володимирівна

МПК: C04B 35/103, C04B 35/101, C04B 35/63 ...

Мітки: виробів, порожнистих, легковагих, тонкостінних, шихта, виготовлення

Текст:

...глина песок кварцевый поливиниловый спирт 20-25 20-25 20-25 20-25 5-7 3-5. глинозем технический с содержанием а-А12Оз 85-90% фракции 30-50 мкм 20-25 глинозем технический с содержанием сс-А12Оз 85-90% фракции 6-8 мкм, легированный LiNOs 20-25 кокс пековый 20-25 глина 20-25 песок кварцевый 5-7 поливиниловый спирт 3-5. Особенностью предлагаемой шихты является использование в качестве пластифицирующей СМ О о> ю сч со 32597 добавки...
