Шихта для виготовлення вуглецевмісних вогнетривів (варіанти)

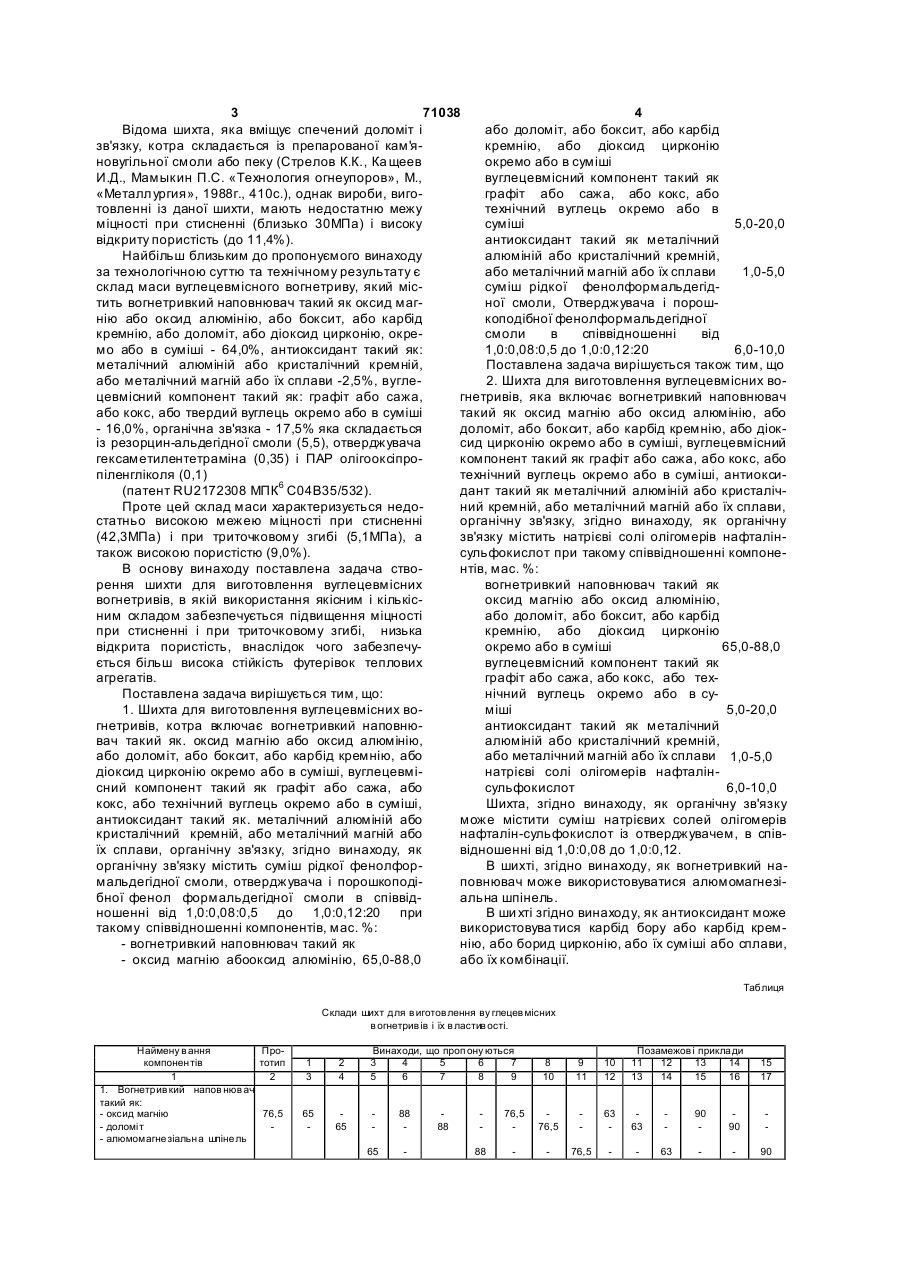

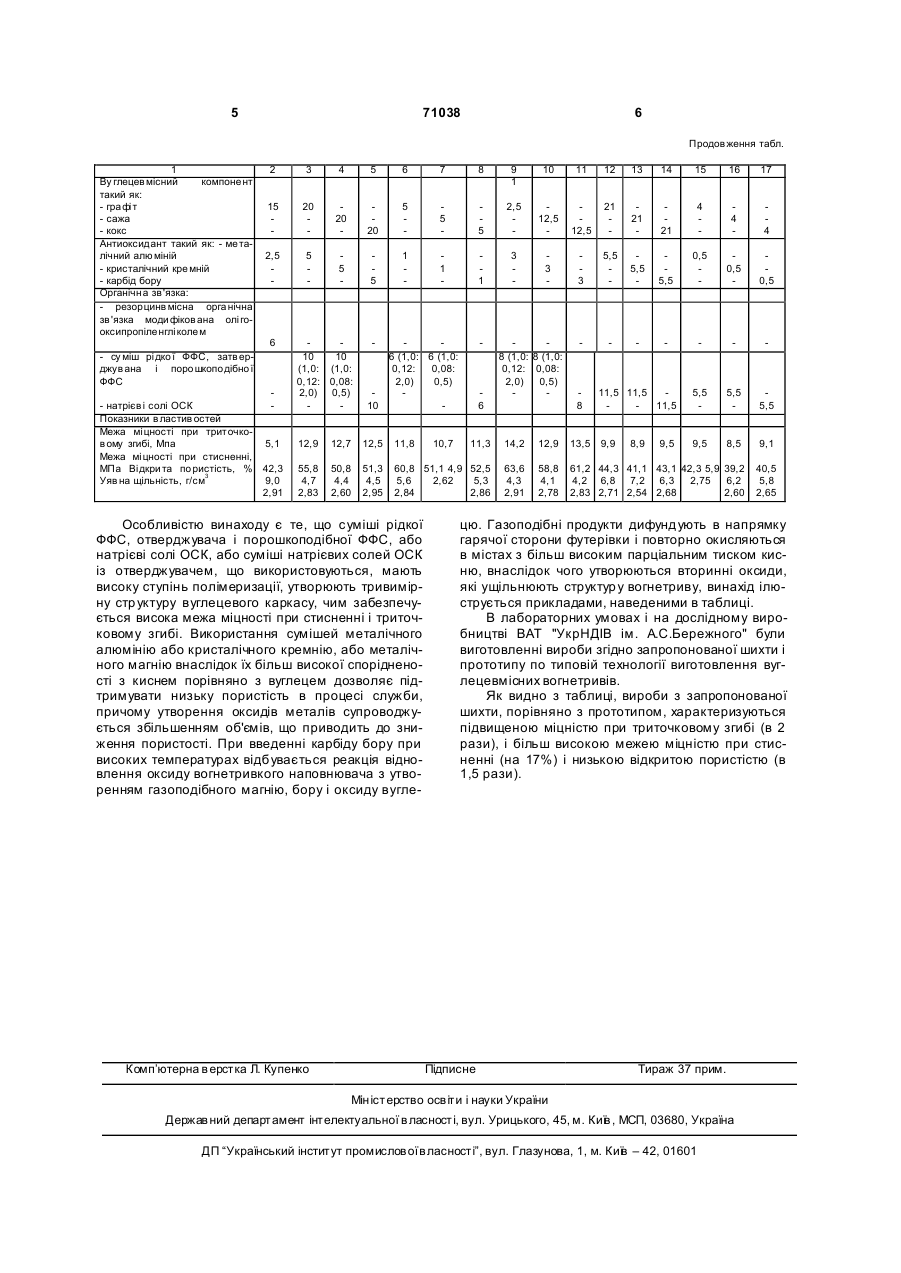

1. Шихта для виготовлення вуглецевмісних вогнетривів, яка включає вогнетривкий наповнювач, такий як оксид магнію, оксид алюмінію, доломіт, боксит, карбід кремнію, діоксид цирконію окремо або в суміші, вуглецевмісний компонент, такий як графіт, сажа, кокс або технічний вуглець окремо або в суміші, антиоксидант, такий як металічний алюміній, кристалічний кремній, металічний магній і їх сплави, та органічну зв'язку, яка відрізняється тим, що як органічну зв'язку вона містить суміш рідкої фенолформальдегідної смоли, отверджувача і порошкоподібної фенолформальдегідної смоли в співвідношенні від 1,0:0,08:0,5 до 1,0:0,12:20 при такому співвідношенні компонентів, мас. %: вогнетривкий наповнювач 65,0-88,0 вуглецевмісний компонент 5,0-20,0 C2 2 (19) 1 3 71038 4 Відома шихта, яка вміщує спечений доломіт і або доломіт, або боксит, або карбід зв'язку, котра складається із препарованої кам'я кремнію, або діоксид цирконію новугільної смоли або пеку (Стрелов К.К., Ка щеев окремо або в суміші И.Д., Мамыкин П.С. «Технология огнеупоров», М., вуглецевмісний компонент такий як «Металлургия», 1988г., 410с.), однак вироби, вигографіт або сажа, або кокс, або товленні із даної шихти, мають недостатню межу технічний вуглець окремо або в міцності при стисненні (близько 30МПа) і високу суміші 5,0-20,0 відкриту пористість (до 11,4%). антиоксидант такий як металічний Найбільш близьким до пропонуємого винаходу алюміній або кристалічний кремній, за технологічною суттю та технічному результату є або металічний магній або їх сплави 1,0-5,0 склад маси вуглецевмісного вогнетриву, який міссуміш рідкої фенолформальдегідтить вогнетривкий наповнювач такий як оксид магної смоли, Отверджувача і порошнію або оксид алюмінію, або боксит, або карбід коподібної фенолформальдегідної кремнію, або доломіт, або діоксид цирконію, окресмоли в співвідношенні від мо або в суміші - 64,0%, антиоксидант такий як: 1,0:0,08:0,5 до 1,0:0,12:20 6,0-10,0 металічний алюміній або кристалічний кремній, Поставлена задача вирішується також тим, що або металічний магній або їх сплави -2,5%, вугле2. Шихта для виготовлення вуглецевмісних воцевмісний компонент такий як: графіт або сажа, гнетривів, яка включає вогнетривкий наповнювач або кокс, або твердий вуглець окремо або в суміші такий як оксид магнію або оксид алюмінію, або - 16,0%, органічна зв'язка - 17,5% яка складається доломіт, або боксит, або карбід кремнію, або діокіз резорцин-альдегідної смоли (5,5), отверджувача сид цирконію окремо або в суміші, вуглецевмісний гексаметилентетраміна (0,35) і ПАР олігооксіпрокомпонент такий як графіт або сажа, або кокс, або піленгліколя (0,1) технічний вуглець окремо або в суміші, антиокси(патент RU2172308 МПК6 С04В35/532). дант такий як металічний алюміній або кристалічПроте цей склад маси характеризується недоний кремній, або металічний магній або їх сплави, статньо високою межею міцності при стисненні органічну зв'язку, згідно винаходу, як органічну (42,3МПа) і при триточковому згибі (5,1МПа), а зв'язку містить натрієві солі олігомерів нафталінтакож високою пористістю (9,0%). сульфокислот при такому співвідношенні компонеВ основу винаходу поставлена задача ствонтів, мас. %: рення шихти для виготовлення вуглецевмісних вогнетривкий наповнювач такий як вогнетривів, в якій використання якісним і кількісоксид магнію або оксид алюмінію, ним складом забезпечується підвищення міцності або доломіт, або боксит, або карбід при стисненні і при триточковому згибі, низька кремнію, або діоксид цирконію відкрита пористість, внаслідок чого забезпечуокремо або в суміші 65,0-88,0 ється більш висока стійкість футерівок теплових вуглецевмісний компонент такий як агрегатів. графіт або сажа, або кокс, або техПоставлена задача вирішується тим, що: нічний вуглець окремо або в су1. Шихта для виготовлення вуглецевмісних воміші 5,0-20,0 гнетривів, котра включає вогнетривкий наповнюантиоксидант такий як металічний вач такий як. оксид магнію або оксид алюмінію, алюміній або кристалічний кремній, або доломіт, або боксит, або карбід кремнію, або або металічний магній або їх сплави 1,0-5,0 діоксид цирконію окремо або в суміші, вуглецевмінатрієві солі олігомерів нафталінсний компонент такий як графіт або сажа, або сульфокислот 6,0-10,0 кокс, або технічний вуглець окремо або в суміші, Шихта, згідно винаходу, як органічну зв'язку антиоксидант такий як. металічний алюміній або може містити суміш натрієвих солей олігомерів кристалічний кремній, або металічний магній або нафталін-сульфокислот із отверджувачем, в співїх сплави, органічну зв'язку, згідно винаходу, як відношенні від 1,0:0,08 до 1,0:0,12. органічну зв'язку містить суміш рідкої фенолфорВ шихті, згідно винаходу, як вогнетривкий намальдегідної смоли, отверджувача і порошкоподіповнювач може використовуватися алюмомагнезібної фенол формальдегідної смоли в співвідальна шпінель. ношенні від 1,0:0,08:0,5 до 1,0:0,12:20 при В ши хті згідно винаходу, як антиоксидант може такому співвідношенні компонентів, мас. %: використовува тися карбід бору або карбід крем- вогнетривкий наповнювач такий як нію, або борид цирконію, або їх суміші або сплави, - оксид магнію абооксид алюмінію, 65,0-88,0 або їх комбінації. Таблиця Склади шихт для в иготов лення ву глецев місних в огнетрив ів і їх в ластив ості. Наймену в ання Прокомпонен тів тотип 1 2 1. Вогнетрив кий напов нюв ач такий як: - оксид магнію 76,5 - доломі т - алюмомагне зіальн а шпіне ль 1 3 2 4 65 65 Винаходи, що проп ону ються 3 4 5 6 7 5 6 7 8 9 88 65 88 8 10 9 11 10 12 Позамежов і прикла ди 11 12 13 14 13 14 15 16 15 17 76,5 76,5 63 63 90 90 88 76,5 63 90 5 71038 6 Продов ження табл. 1 Ву глецев місний компоне нт такий як: - гра фі т - сажа - кокс Антиоксидант такий як: - ме талічний алю міній - кристалічний кре мній - карбід бору Органічн а зв 'язка: - резорцинв місна орга нічна зв 'язка моди фіков ана олі гооксипропіле нглі коле м - су міш рі дко ї ФФС, затв ерджув ана і поро шкопо дібно ї ФФС - натрієв і солі ОСК Показники в ластив остей Межа мі цності при триточков ому згибі, Мпа Межа мі цності при стисненні, МПа Ві дкри та по ристість, % 3 Уяв на щільність, г/см 2 3 4 5 6 7 8 9 1 10 11 12 13 14 15 16 17 15 20 20 20 5 5 5 2,5 12,5 12,5 21 21 21 4 4 4 2,5 5 5 5 1 1 1 3 3 3 5,5 5,5 5,5 0,5 0,5 0,5 11,5 11,5 11,5 5,5 5,5 5,5 9,9 9,5 8,5 9,1 6 10 10 (1,0: (1,0: 0,12: 0,08: 2,0) 0,5) 6 (1,0: 6 (1,0: 0,12: 0,08: 2,0) 0,5) 10 6 8 (1,0: 8 (1,0: 0,12: 0,08: 2,0) 0,5) 8 5,1 12,9 12,7 12,5 11,8 11,3 14,2 12,9 13,5 42,3 9,0 2,91 55,8 4,7 2,83 50,8 4,4 2,60 51,3 4,5 2,95 60,8 51,1 4,9 52,5 5,6 2,62 5,3 2,84 2,86 63,6 4,3 2,91 58,8 4,1 2,78 61,2 44,3 41,1 43,1 42,3 5,9 39,2 4,2 6,8 7,2 6,3 2,75 6,2 2,83 2,71 2,54 2,68 2,60 Особливістю винаходу є те, що суміші рідкої ФФС, отверджувача і порошкоподібної ФФС, або натрієві солі ОСК, або суміші натрієвих солей ОСК із отверджувачем, що використовуються, мають високу ступінь полімеризації, утворюють тривимірну стр уктуру вуглецевого каркасу, чим забезпечується висока межа міцності при стисненні і триточковому згибі. Використання сумішей металічного алюмінію або кристалічного кремнію, або металічного магнію внаслідок їх більш високої спорідненості з киснем порівняно з вуглецем дозволяє підтримувати низьку пористість в процесі служби, причому утворення оксидів металів супроводжується збільшенням об'ємів, що приводить до зниження пористості. При введенні карбіду бору при високих температурах відбувається реакція відновлення оксиду вогнетривкого наповнювача з утворенням газоподібного магнію, бору і оксиду вугле Комп’ютерна в ерстка Л. Купенко 10,7 8,9 9,5 40,5 5,8 2,65 цю. Газоподібні продукти дифундують в напрямку гарячої сторони футерівки і повторно окисляються в містах з більш високим парціальним тиском кисню, внаслідок чого утворюються вторинні оксиди, які ущільнюють структур у вогнетриву, винахід ілюструється прикладами, наведеними в таблиці. В лабораторних умовах і на дослідному виробництві ВАТ "УкрНДІВ ім. А.С.Бережного" були виготовленні вироби згідно запропонованої шихти і прототипу по типовій технології виготовлення вуглецевмісних вогнетривів. Як видно з таблиці, вироби з запропонованої шихти, порівняно з прототипом, характеризуються підвищеною міцністю при триточковому згибі (в 2 рази), і більш високою межею міцністю при стисненні (на 17%) і низькою відкритою пористістю (в 1,5 рази). Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
