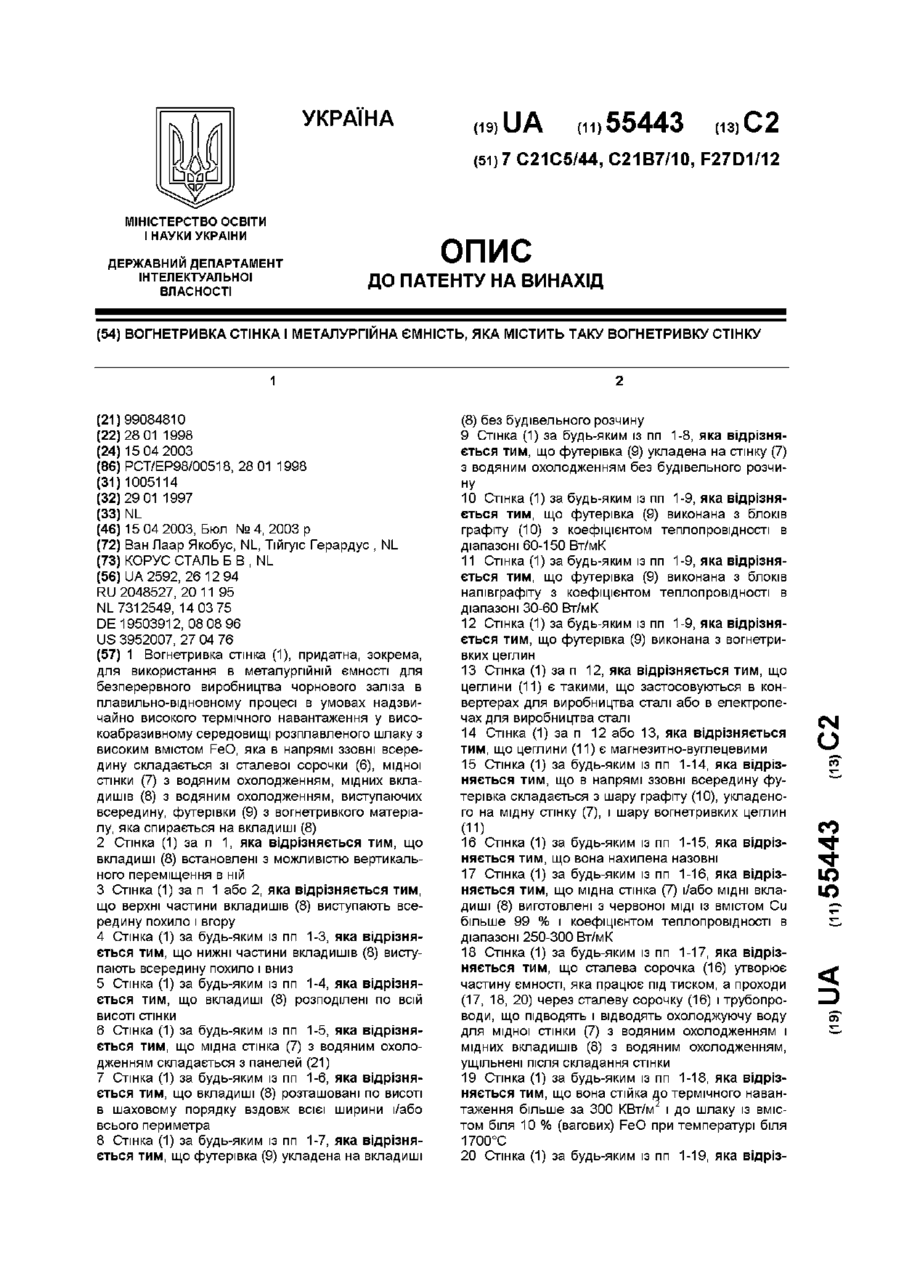

C21B 7/10 — охолодження; пристрої для охолодження

Номер патенту: 55443

Опубліковано: 15.04.2003

Автори: ВАН ЛААР Якобус, Тійгуіс Герардус

МПК: C21C 5/44, F27D 1/12, C21B 7/10 ...

Мітки: вогнетривку, вогнетривка, металургійна, стінку, стінка, таку, яка, ємність, містить

Формула / Реферат:

1. Вогнетривка стінка (1), придатна, зокрема, для використання в металургійній ємності для безперервного виробництва чорнового заліза в плавильно-відновному процесі в умовах надзвичайно високого термічного навантаження у високоабразивному середовищі розплавленого шлаку з високим вмістом FeO, яка в напрямі ззовні всередину складається зі сталевої сорочки (6), мідної стінки (7) з водяним охолодженням, мідних вкладишів (8) з водяним...

Номер патенту: 51839

Опубліковано: 16.12.2002

Автор: ВАН ЛААР Якобус

МПК: F27B 1/24, C21B 7/10

Мітки: піч, доменна, печі, виробництва, такої, доменної, спосіб, експлуатації, чавуну

Формула / Реферат:

1. Доменна піч для виробництва чавуну, яка щонайменше в області горна містить обшивку зі сталевого листа (2), всередині якої виконана щонайменше одношарова кладка з вогнетривкої цегли (15, 16, 17), при цьому обшивка зі сталевого листа (2) сполучена з шаром (шарами) цегли за допомогою швів із заповненням будівельним розчином (5) і/або швів із заповненням набивною вогнетривкою масою з утворенням когезійної структури, яка відрізняється тим, що...

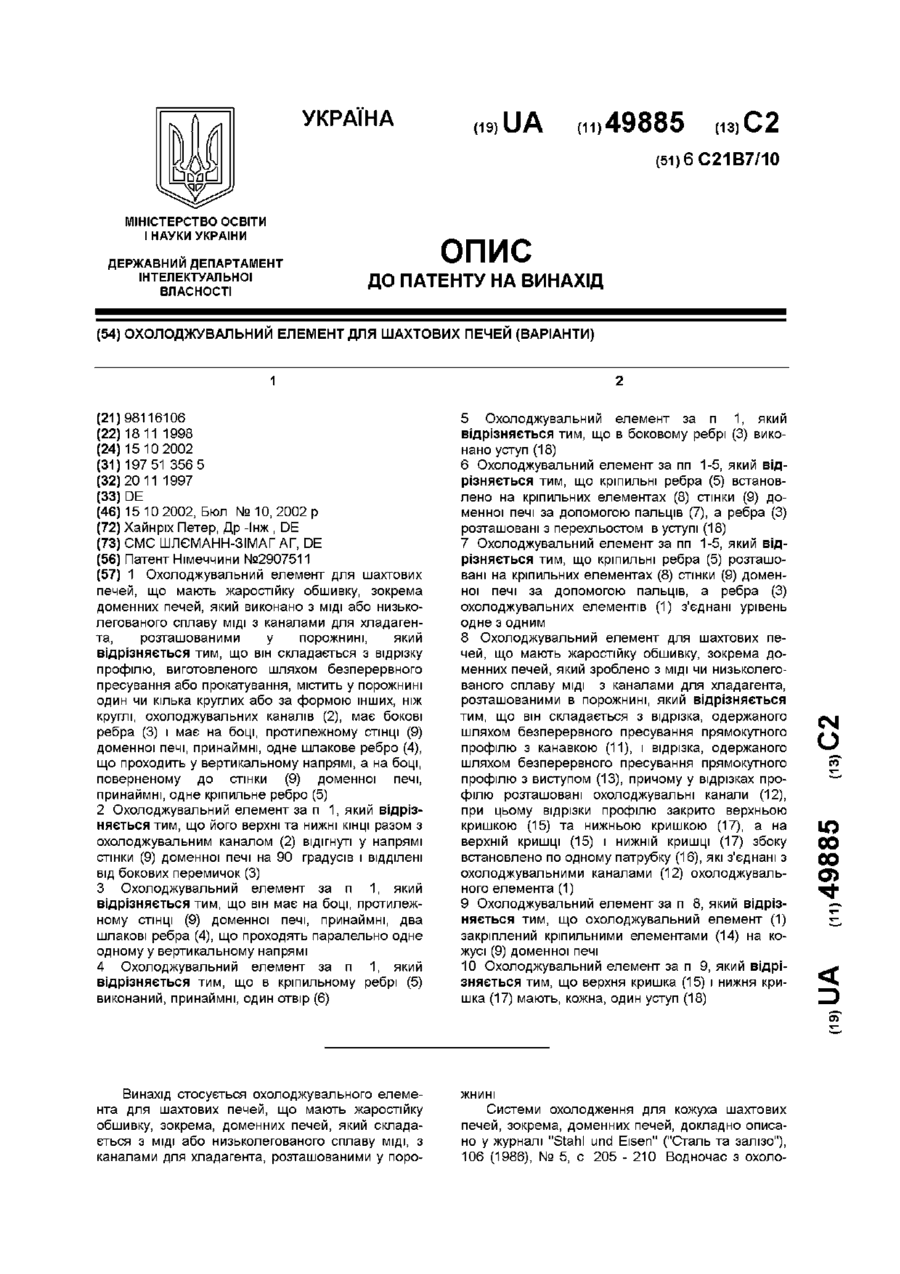

Номер патенту: 49885

Опубліковано: 15.10.2002

Автори: Хайнріх Петер, др.-інж.

МПК: C21B 7/10

Мітки: печей, варіанти, охолоджувальний, шахтових, елемент

Формула / Реферат:

1. Охолоджувальний елемент для шахтових печей, що мають жаростійку обшивку, зокрема доменних печей, який виконано з міді або низьколегованого сплаву міді з каналами для хладагента, розташованими у порожнині, який відрізняється тим, що він складається з відрізку профілю, виготовленого шляхом безперервного пресування або прокатування, містить у порожнині один чи кілька круглих або за формою інших, ніж круглі, охолоджувальних каналів (2), має...

Номер патенту: 44821

Опубліковано: 15.03.2002

Автори: Хіллє Хартмут, Отремба Вернер

МПК: F27B 1/24, C21B 7/10

Мітки: печей, шахтових, плита, охолоджувальна

Формула / Реферат:

Охолоджувальна плита для шахтових печей, що мають вогнетривку що футерівку, зокрема для доменних печей, що виконана з міді або низьколегованого мідного сплаву, з розташованими всередині неї каналами для охолоджувального засобу, причому охолоджувальна плита з прямолінійним внутрішнім боком виготовлена з кованого або вальцьованого трубного блока, охолоджувальні канали є глухими отворами, що проходять всередині, з боковими фланцями,...

Номер патенту: 42725

Опубліковано: 15.11.2001

Автори: Куббутат Аксель, Спиккерманн Карл, Отремба Вернер

МПК: F27B 1/24, C21B 7/10

Мітки: шахтних, печей, плита, охолоджувальна

Формула / Реферат:

1. Охлаждающая плита для шахтных печей, выполненная в виде кованого или катаного слитка из меди или низколегированного медного сплава с расположенными внутри каналами для охлаждающего средства в виде вертикальных глухих отверстий, соединенных с патрубками для подачи охлаждающего средства, при этом на стороне охлаждающей плиты, обращенной к внутреннему пространству печи, выполнены пазы и перемычки, отличающаяся тем, что на охлаждающей плите...

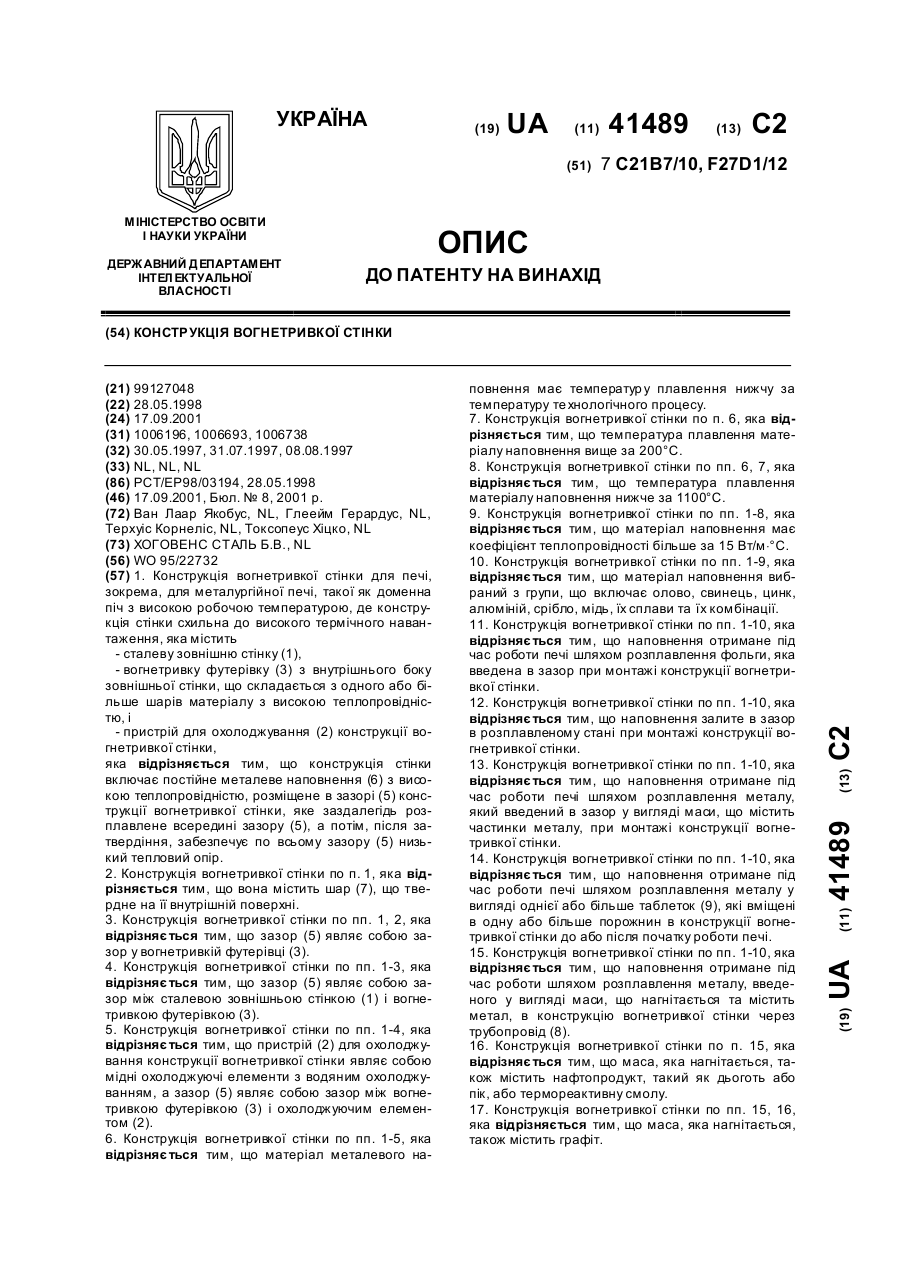

Номер патенту: 41489

Опубліковано: 17.09.2001

Автори: ВАН ЛААР Якобус, Глеейм Герардус, Терхуіс Корнеліс, Токсопеус Хіцко

МПК: C21B 7/10, F27D 1/12

Мітки: конструкція, стінки, вогнетривкої

Формула / Реферат:

1. Конструкція вогнетривкої стінки для печі, зокрема, для металургійної печі, такої як доменна піч з високою робочою температурою, де конструкція стінки схильна до високого термічного навантаження, яка містить- сталеву зовнішню стінку (1),- вогнетривку футерівку (3) з внутрішнього боку зовнішньої стінки, що складається з  одного або більше шарів матеріалу з високою теплопровідністю, і- пристрій для охолоджування (2)...

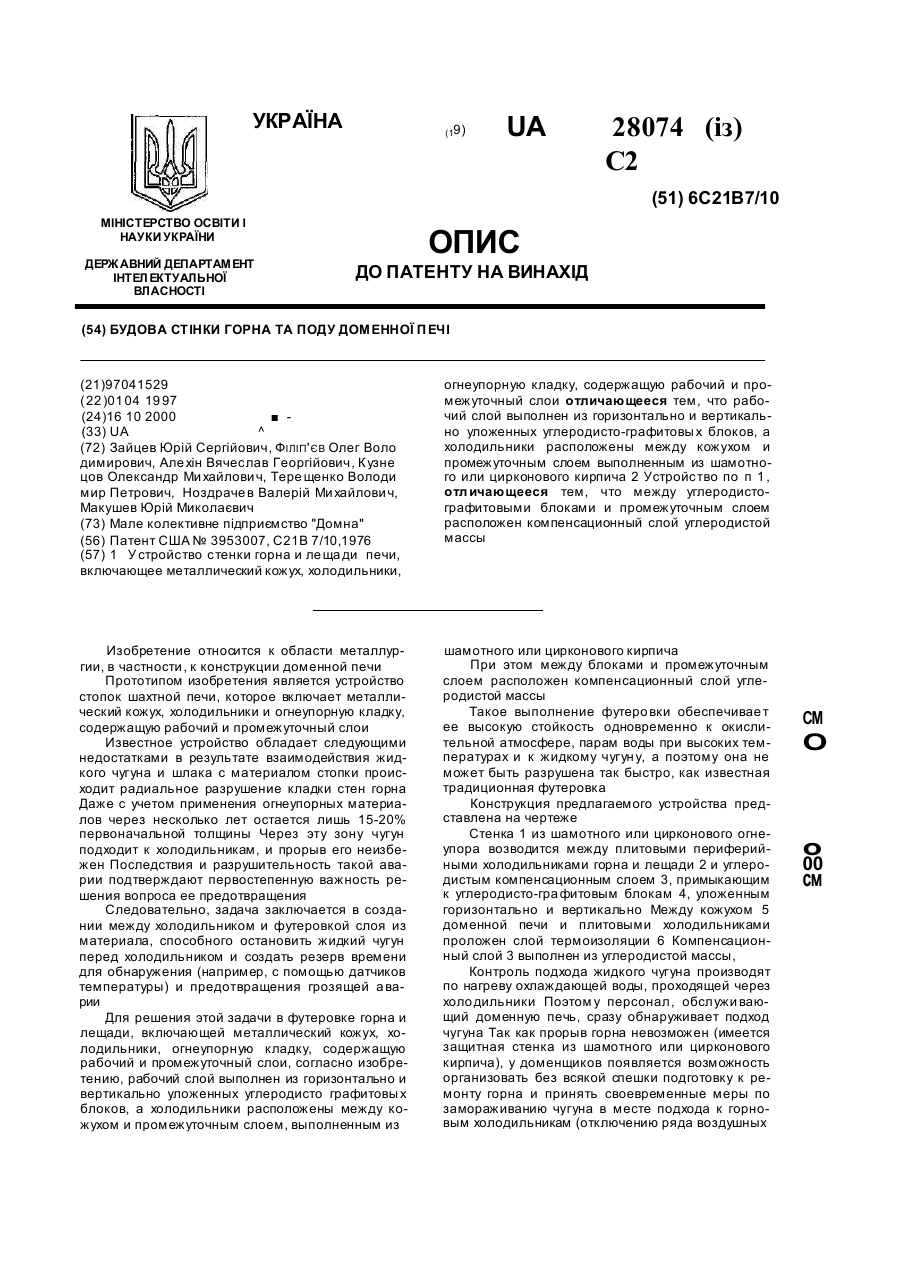

Номер патенту: 28074

Опубліковано: 16.10.2000

Автори: Ноздрачев Валерій Михайлович, Кузнецов Олександр Михайлович, Макушев Юрій Миколаєвич, Алехін Вячеслав Георгійович, Терещенко Володимир Петрович, Зайцев Юрій Сергійович, Філіп'єв Олег Володимирович

МПК: C21B 7/10

Мітки: стінки, горна, поду, доменної, печі, будова

Текст:

...рабочий и промежуточный слои, согласно изобретению, рабочий слой выполнен из горизонтально и вертикально уложенных углеродисто графитовы х блоков, а холодильники расположены между кожухом и промежуточным слоем, выполненным из шамотного или цирконового кирпича При этом между блоками и промежуточным слоем расположен компенсационный слой углеродистой массы Такое выполнение футеро вки обеспечивае т ее высокую стойкость одновременно к...

Номер патенту: 15802

Опубліковано: 30.06.1997

Автори: Боромиченко Борис Костянтинович, Філіп'єв Олег Володимирович, Сахно Вадим Олександрович, Поляничко Віктор Семенович, Зайцев Юрій Сергійович

МПК: C21B 7/10, F27B 1/24

Мітки: охолодження, доменноі, печі, пристрій

Формула / Реферат:

Устройство для охлаждения доменной печи, содержащее установленные в огнеупорном мате­риале охлаждающие вертикальные трубы и горизонтальные трубчатые змеевики, расположенные в плоскостях, параллельных кожуху печи, узлы ввода и вывода вертикальных труб и горизонталь­ных трубчатых змеевиков, отличающееся тем, чтовертикальные трубы выполнены толстостенными и установлены со стороны рабочего пространства пе­чи, расстояние между плоскостями,...

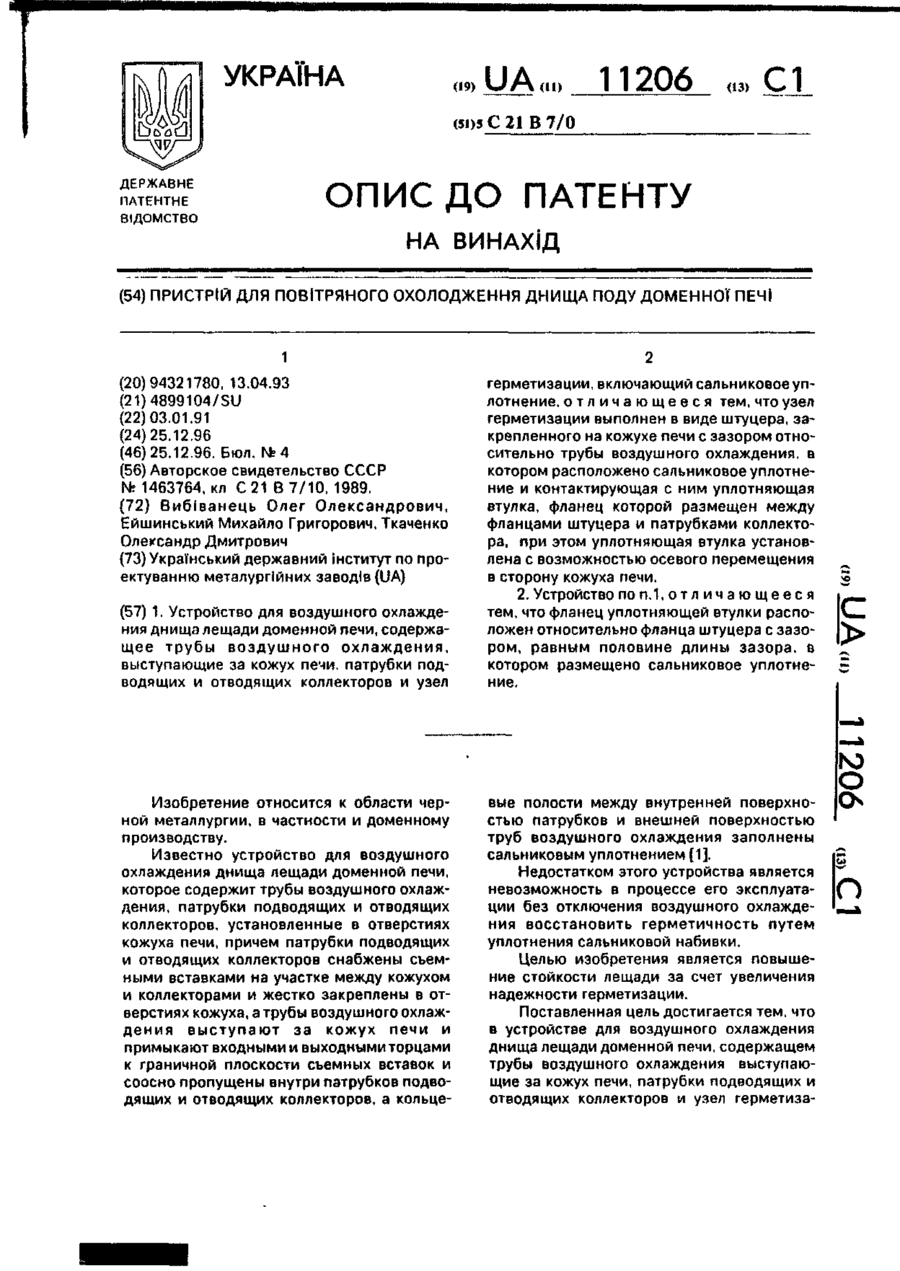

Номер патенту: 11206

Опубліковано: 25.12.1996

Автори: Ейшинський Михайло Григорович, Ткаченко Олександр Дмитрович, Вибіванець Олег Олександрович

МПК: C21B 7/10

Мітки: днища, печі, охолодження, повітряного, доменної, поду, пристрій

Формула / Реферат:

(57) 1. Устройство для воздушного охлаждения днища лещади доменной печи, содержащее трубы воздушного охлаждения, выступающие за кожух печи, патрубки подводящих и отводящих коллекторов и узел герметизации, включающий сальниковое уплотнение, отличающееся тем, что узел герметизации выполнен в виде штуцера, закрепленного на кожухе печи с зазором относительно трубы воздушного охлаждения, в котором расположено сальниковое уплотнение и...

Номер патенту: 2592

Опубліковано: 26.12.1994

Автори: Саклянов Віктор Степанович, Руденко Олександр Олександрович

МПК: C21B 7/10

Мітки: холодильник, печі, доменної

Формула / Реферат:

Холодильник доменной печи, содержащий плиту с залитыми в нее на равном расстоянии одна от другой охлаждающими трубами, отличающийся тем, что, с целью повышения стой­кости холодильника за счет снижения напряжений в охлаждающих трубах, каждая из охлаждающих труб выполнена с двумя симметричными компен­сационными изгибами, направленными под углом 4—7° к вертикальной оси холодильника, при этом расстояние от входного (выходного) участка охлаждающей...
