Шарнірне з’єднання
Номер патенту: 14011
Опубліковано: 25.04.1997
Автори: Болотников Володимир Митрофанович, Костюченко Михайло Іванович, Алексєєнко Георгій Якович, Урін Юрій Леонідович
Формула / Реферат
Шарнирное соединение, включающее головку с полусферическими лунками, обойму с полуцилиндрическими пазами, промежуточные вкладыши из элементов с цилиндрическими поверхностями, контактирующие с соответствующими поверхностями обоймы, сферические тела качения, контактирующие с лунками головки, отличающееся тем, что, с целью повышения надежности и долговечности, каждый вкладыш выполнен зацело с соответствующим телом качения, при этом сферические и цилиндрические поверхности вкладыша имеют общую плоскость симметрии, а отношение их радиусов удовлетворяет условию
где Rc и Rц - радиусы сферической и цилиндрической поверхностей вкладыша соответственно.
Текст

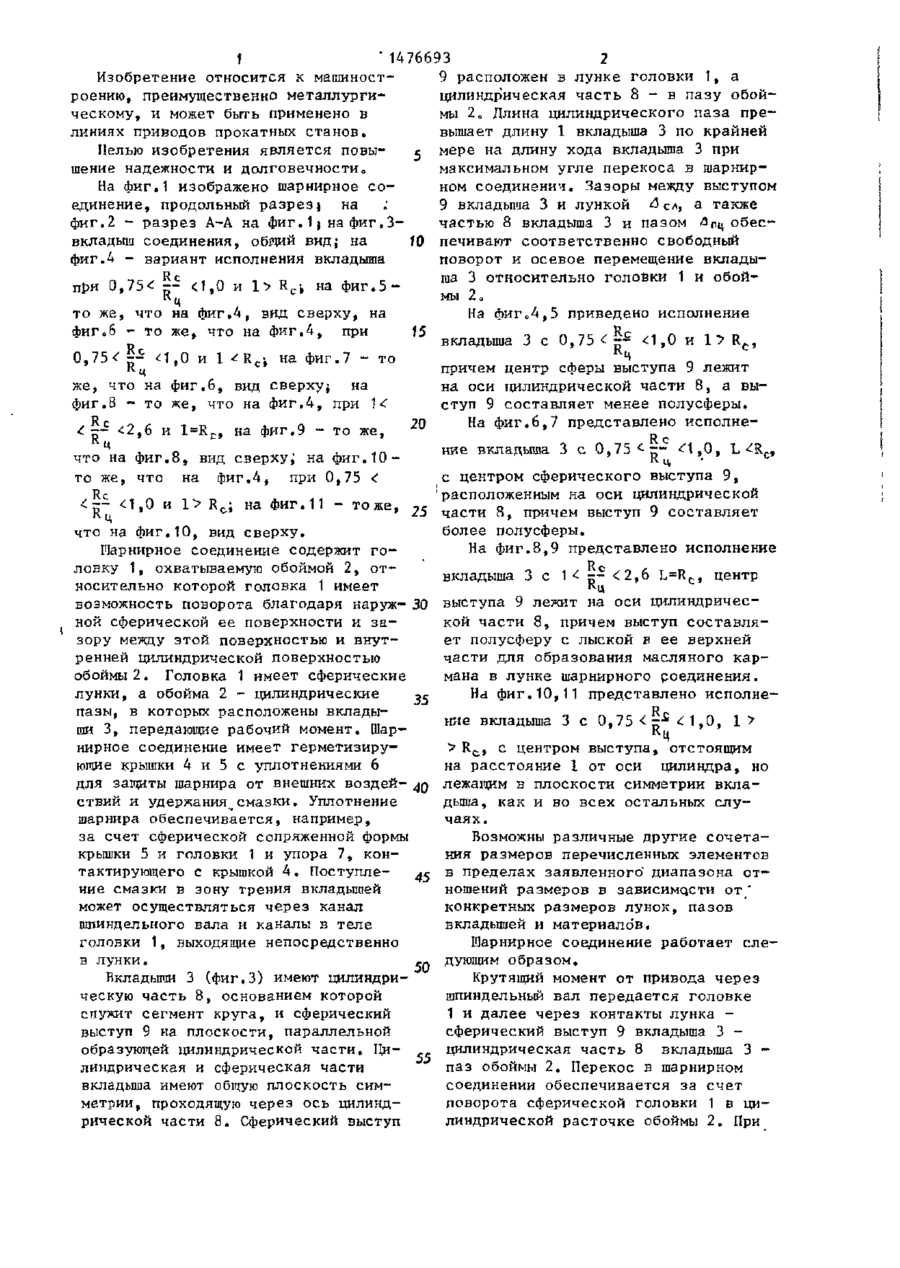

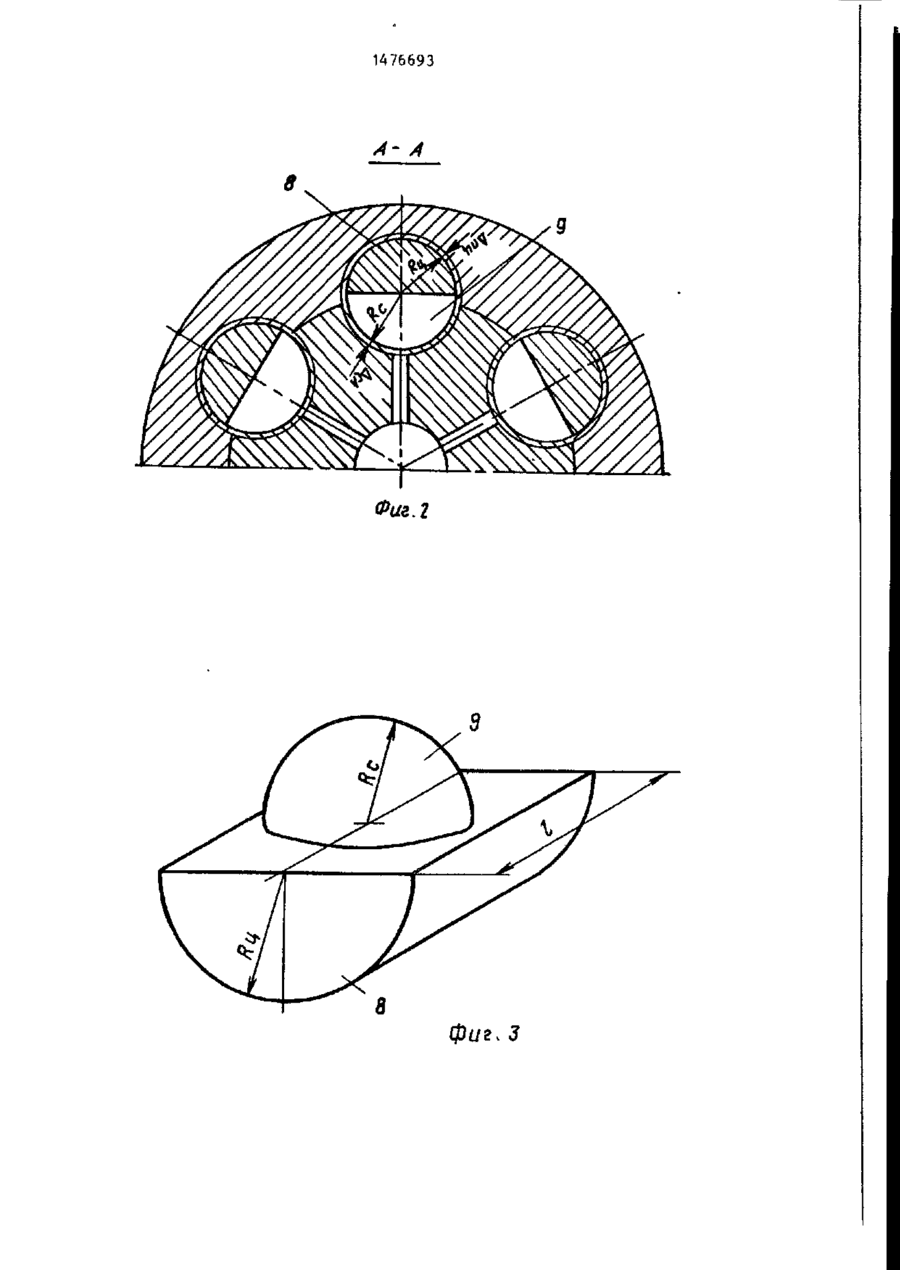

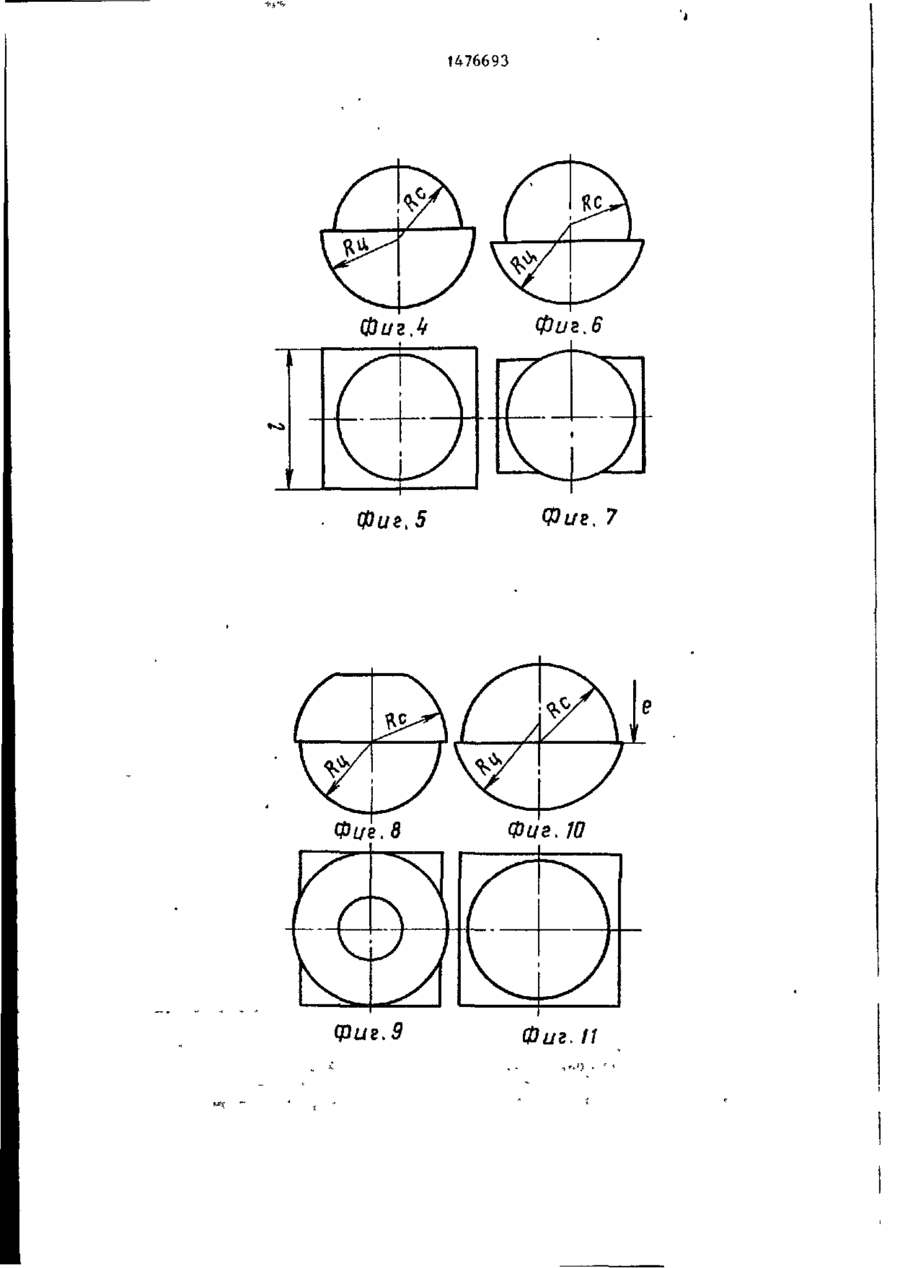

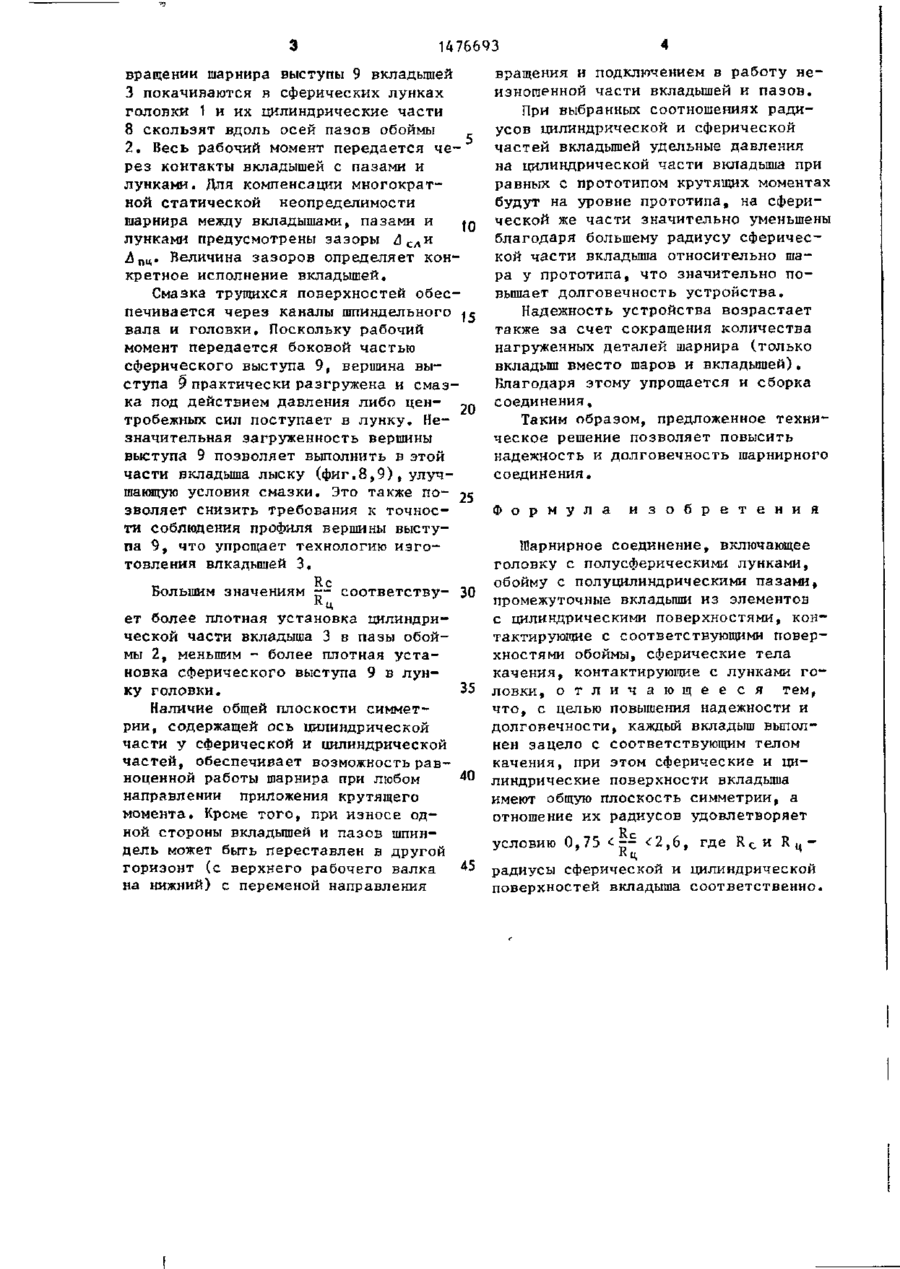

Изобретение относится к машиностроению, преимущественно металлургическому, и может быть применено 16-89 в линиях приводов прокатных с т а н о в . Цель изобретения - повышение надежности и д о л г о в е ч н о с т и . Шарнир с о д е р жит головку 1 с сферическими л у н к а ми и обойму 2 с полуцилиндрическими пазами, в которых размещены промежуточные вкладыши 3, имеющие элементы со сферическими и цилиндрическими поверхностями. Новым в конструкции является выполнение вкладыша к а к единого и целого из составляющих е г о элементов. Сферический и цилиндрический элементы вкладыша имеют общую плоскость симметрии, а их радиусы определяются из н е р а в е н с т в а , полученного аналитическим путем. Это п о з в о л я е т увеличить контактирующие п о в е р хности вкладыша, тем самым уменьшить контактные давления при работе шарнира о 11 и л . Фиг.1 1476693 I 9 расположен в лунке головки 1, а Изобретение относится к машиностцилиндрическая часть 8 - в пазу обойроению, преимущественно металлургимы 2о Длина цилиндрического паза преческому, и может быть применено в вышает длину 1 вкладыша 3 по крайней линиях приводов прокатных станов. мере на длину хода вкладыша 3 при Целью изобретения является повымаксимальном угле перекоса в шарниршение надежности и долговечности,, ном соединении. Зазоры между выступом На фиг.1 изображено шарнирное со9 вкладыша 3 и лункой < ел, а также Д единение, продольный разрез) на частью 8 вкладыша 3 и пазом
ДивитисяДодаткова інформація
Назва патенту англійськоюHinge joint
Автори англійськоюUrin Yurii Leonidovych, Aleksieienko Heorhii Yakovych, Kostiuchenko Mykhailo Ivanovych, Bolotnikov Volodymyr Mytrofanovych
Назва патенту російськоюШарнирное соединение
Автори російськоюУрин Юрий Леонидович, Алексеенко Георгий Яковлевич, Костюченко Михаил Иванович, Болотников Владимир Митрофанович
МПК / Мітки
МПК: B21B 35/14, F16D 3/22
