F16H 1/30 — з планетарним колесом, сидячим на осі, що перетинає головну вісь передачі, і мають гвинтові зуби або представляють собою черв’як

Номер патенту: 71974

Опубліковано: 10.08.2012

Автор: Проценко Владислав Олександрович

МПК: B66D 3/12, F16H 1/30

Мітки: таль

Формула / Реферат:

Таль, яка містить тягове колесо, що охоплене тяговим ланцюгом, яке сполучене валом із шестернею, що введена в зачеплення з зубчастими колесами, які сполучені через зубчасту передачу із зірочкою, що охоплена вантажним ланцюгом, яка відрізняється тим, що зубці шестерні та зубчастих коліс виконані евольвентними гвинтовими, а кут їх зачеплення виконаний в межах 75...80°.

Номер патенту: 15004

Опубліковано: 30.06.1997

Автори: Герасин Іван Іванович, Гірченко Микола Григорович, Щербаков Валерій Петрович, Борисенко Наталія Олексіївна, Зновенко Анатолій Іванович, Роговий Юрій Макарович

МПК: F16H 1/30

Мітки: редуктор

Формула / Реферат:

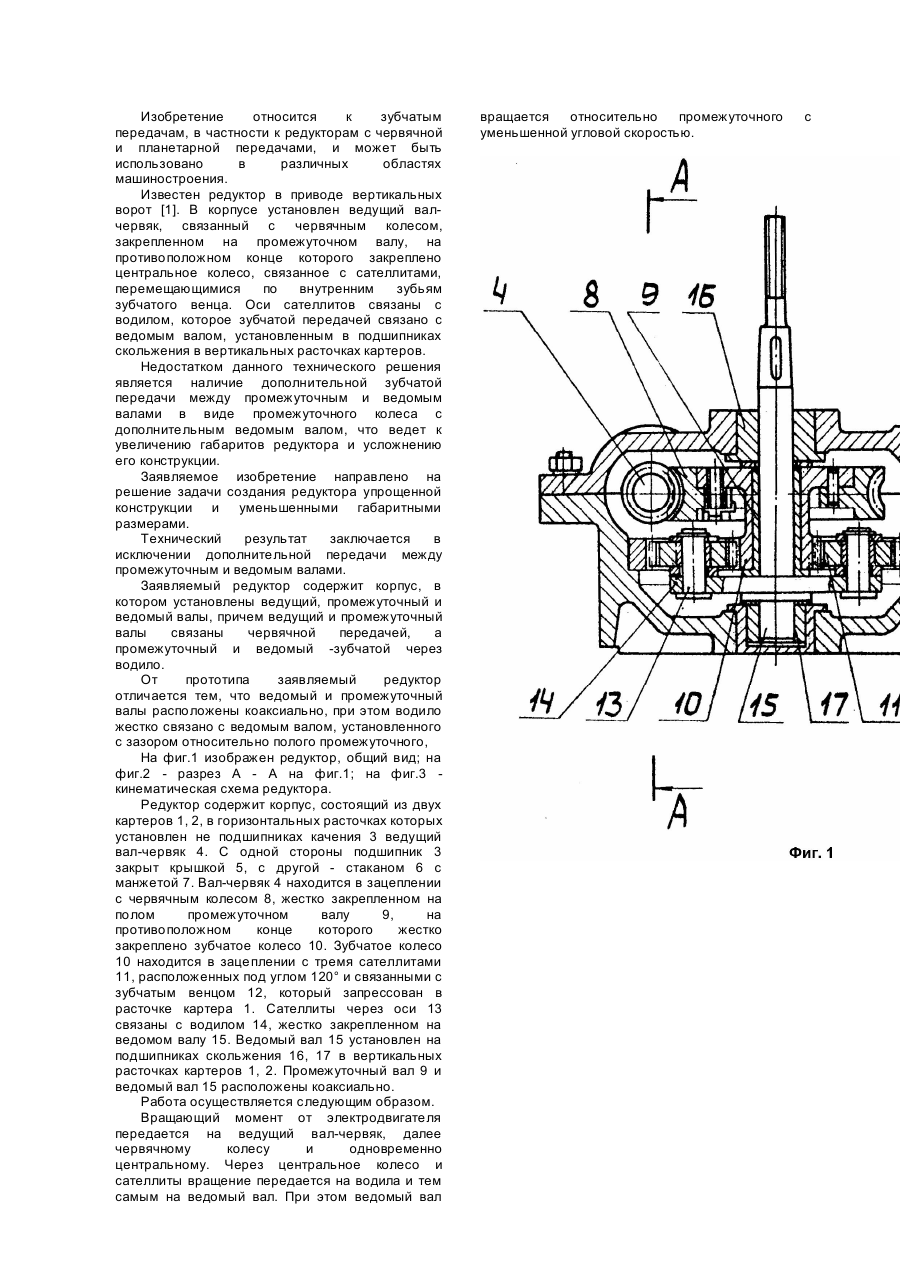

Редуктор, содержащий корпус, в котором установлены ведущий, промежуточный и ведомый валы, причем ведущий и промежуточный валы связаны червячной передачей, а промежуточный и ведомый -зубчатой через водило, отличающийся тем, что ведомый и промежуточный валы расположены коаксиально, при этом водило жестко связано с ведомым валом, установленным с зазором относительно полого промежуточного вала.
