Кривошипно-кулачково-повзунний механізм
Номер патенту: 99677
Опубліковано: 10.09.2012
Автори: Полюдов Олександр Миколаєвич, Кузнєцов Владислав Олександрович, Регей Іван Іванович
Формула / Реферат

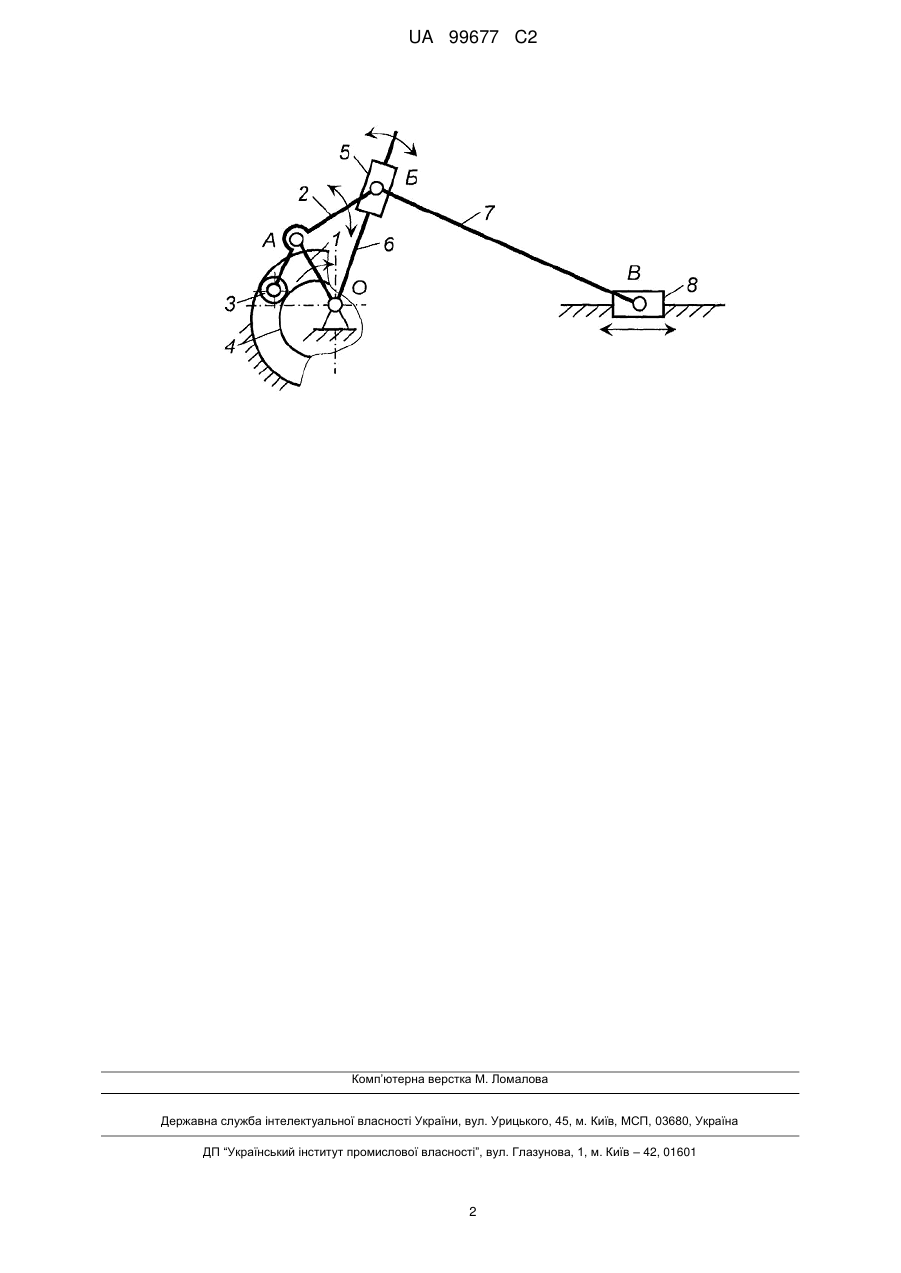

Кривошипно-кулачково-повзунний механізм, що включає ланку, яка рухається навколо нерухомої осі, проміжну ланку, ролик, що ковзає та перекочується в нерухомому профільованому пазу, кулісу, яка рухається навколо нерухомої осі, повзун, який відрізняється тим, що ланкою є кривошип, проміжною ланкою - шарнірно приєднане до кривошипа двоплече коромисло, до одного боку якого закріплений ролик, а до другого - вісь каменя, який ковзає по кулісі, посадженій на одній осі з кривошипом, і додатково до осі каменя приєднаний шатун, шарнірно з'єднаний з повзуном.
Текст

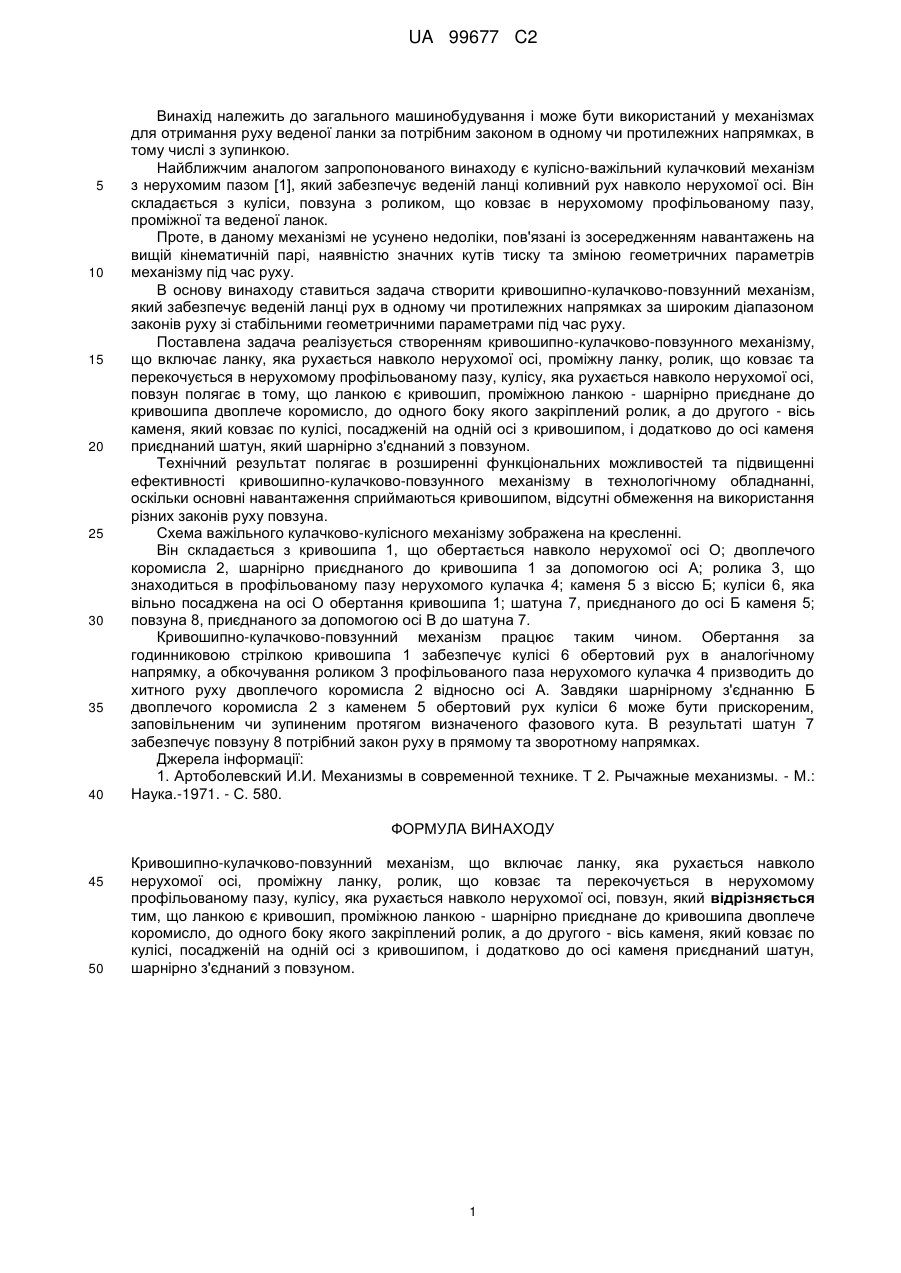

Реферат: Кривошипно-кулачково-повзунний механізм має ланку, яка рухається навколо нерухомої осі, проміжну ланку, ролик, що ковзає та перекочується в нерухомому профільованому пазу, кулісу, яка рухається навколо нерухомої осі, повзун. Ланкою є кривошип. Проміжною ланкою шарнірно приєднане до кривошипа двоплече коромисло, до одного боку якого закріплений ролик, а до другого - вісь каменя, який ковзає по кулісі, посадженій на одній осі з кривошипом, і додатково до осі каменя приєднаний шатун, шарнірно з'єднаний з повзуном. UA 99677 C2 (12) UA 99677 C2 UA 99677 C2 5 10 15 20 25 30 35 40 Винахід належить до загального машинобудування і може бути використаний у механізмах для отримання руху веденої ланки за потрібним законом в одному чи протилежних напрямках, в тому числі з зупинкою. Найближчим аналогом запропонованого винаходу є кулісно-важільний кулачковий механізм з нерухомим пазом [1], який забезпечує веденій ланці коливний рух навколо нерухомої осі. Він складається з куліси, повзуна з роликом, що ковзає в нерухомому профільованому пазу, проміжної та веденої ланок. Проте, в даному механізмі не усунено недоліки, пов'язані із зосередженням навантажень на вищій кінематичній парі, наявністю значних кутів тиску та зміною геометричних параметрів механізму під час руху. В основу винаходу ставиться задача створити кривошипно-кулачково-повзунний механізм, який забезпечує веденій ланці рух в одному чи протилежних напрямках за широким діапазоном законів руху зі стабільними геометричними параметрами під час руху. Поставлена задача реалізується створенням кривошипно-кулачково-повзунного механізму, що включає ланку, яка рухається навколо нерухомої осі, проміжну ланку, ролик, що ковзає та перекочується в нерухомому профільованому пазу, кулісу, яка рухається навколо нерухомої осі, повзун полягає в тому, що ланкою є кривошип, проміжною ланкою - шарнірно приєднане до кривошипа двоплече коромисло, до одного боку якого закріплений ролик, а до другого - вісь каменя, який ковзає по кулісі, посадженій на одній осі з кривошипом, і додатково до осі каменя приєднаний шатун, який шарнірно з'єднаний з повзуном. Технічний результат полягає в розширенні функціональних можливостей та підвищенні ефективності кривошипно-кулачково-повзунного механізму в технологічному обладнанні, оскільки основні навантаження сприймаються кривошипом, відсутні обмеження на використання різних законів руху повзуна. Схема важільного кулачково-кулісного механізму зображена на кресленні. Він складається з кривошипа 1, що обертається навколо нерухомої осі О; двоплечого коромисла 2, шарнірно приєднаного до кривошипа 1 за допомогою осі А; ролика 3, що знаходиться в профільованому пазу нерухомого кулачка 4; каменя 5 з віссю Б; куліси 6, яка вільно посаджена на осі О обертання кривошипа 1; шатуна 7, приєднаного до осі Б каменя 5; повзуна 8, приєднаного за допомогою осі В до шатуна 7. Кривошипно-кулачково-повзунний механізм працює таким чином. Обертання за годинниковою стрілкою кривошипа 1 забезпечує кулісі 6 обертовий рух в аналогічному напрямку, а обкочування роликом 3 профільованого паза нерухомого кулачка 4 призводить до хитного руху двоплечого коромисла 2 відносно осі А. Завдяки шарнірному з'єднанню Б двоплечого коромисла 2 з каменем 5 обертовий рух куліси 6 може бути прискореним, заповільненим чи зупиненим протягом визначеного фазового кута. В результаті шатун 7 забезпечує повзуну 8 потрібний закон руху в прямому та зворотному напрямках. Джерела інформації: 1. Артоболевский И.И. Механизмы в современной технике. Т 2. Рычажные механизмы. - М.: Наука.-1971. - С. 580. ФОРМУЛА ВИНАХОДУ 45 50 Кривошипно-кулачково-повзунний механізм, що включає ланку, яка рухається навколо нерухомої осі, проміжну ланку, ролик, що ковзає та перекочується в нерухомому профільованому пазу, кулісу, яка рухається навколо нерухомої осі, повзун, який відрізняється тим, що ланкою є кривошип, проміжною ланкою - шарнірно приєднане до кривошипа двоплече коромисло, до одного боку якого закріплений ролик, а до другого - вісь каменя, який ковзає по кулісі, посадженій на одній осі з кривошипом, і додатково до осі каменя приєднаний шатун, шарнірно з'єднаний з повзуном. 1 UA 99677 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
