Електромагнітний клапан

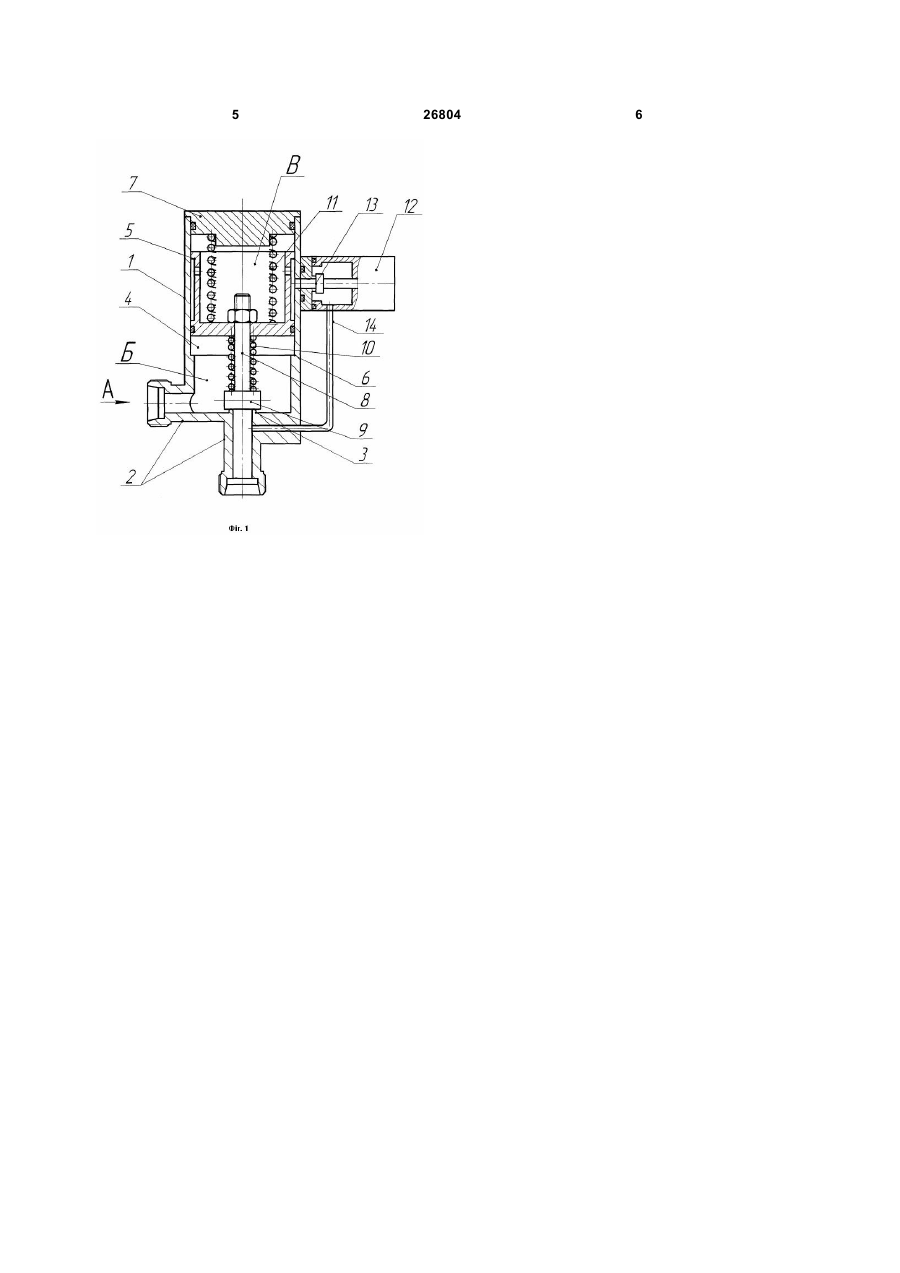

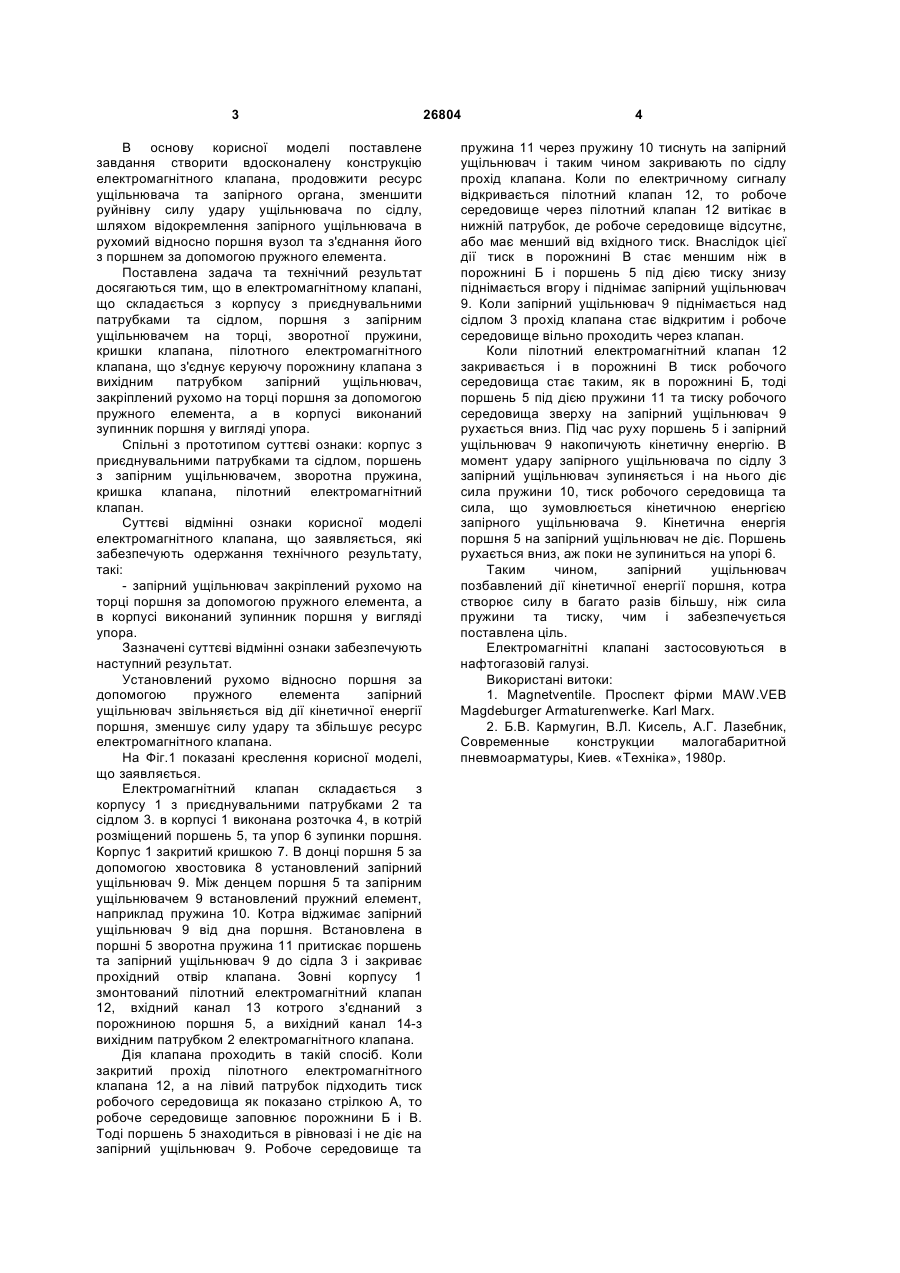

Електромагнітний клапан, що складається з корпусу з приєднувальними патрубками та сідлом, поршня з запірним ущільнювачем на торці, зворотної пружини, кришки клапана, пілотного електромагнітного клапана, що з'єднує керуючу порожнину клапана з вихідним патрубком, який відрізняється тим, що запірний ущільнювач закріплений рухомо на торці поршня за допомогою пружного елемента, а в корпусі виконаний зупинник поршня в вигляді упора. (19) (21) u200704919 (22) 03.05.2007 (24) 10.10.2007 (72) ВОВК БОРИС ПЕТРОВИЧ, UA, КИСІЛЬ ВІКТОР ЛЕОНІДОВИЧ, UA, ПОГРЕБИНСЬКИЙ ВОЛОДИМИР САМУЇЛОВИЧ, UA, ШАПІРО БОРИС СЕМЕНОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КИЇВСЬКЕ ЦЕНТРАЛЬНЕ КОНСТРУКТОРСЬКЕ БЮРО АРМАТУРОБУДУВАННЯ", UA (56) 3 В основу корисної моделі поставлене завдання створити вдосконалену конструкцію електромагнітного клапана, продовжити ресурс ущільнювача та запірного органа, зменшити руйнівну силу удару ущільнювача по сідлу, шляхом відокремлення запірного ущільнювача в рухомий відносно поршня вузол та з'єднання його з поршнем за допомогою пружного елемента. Поставлена задача та технічний результат досягаються тим, що в електромагнітному клапані, що складається з корпусу з приєднувальними патрубками та сідлом, поршня з запірним ущільнювачем на торці, зворотної пружини, кришки клапана, пілотного електромагнітного клапана, що з'єднує керуючу порожнину клапана з вихідним патрубком запірний ущільнювач, закріплений рухомо на торці поршня за допомогою пружного елемента, а в корпусі виконаний зупинник поршня у вигляді упора. Спільні з прототипом суттєві ознаки: корпус з приєднувальними патрубками та сідлом, поршень з запірним ущільнювачем, зворотна пружина, кришка клапана, пілотний електромагнітний клапан. Суттєві відмінні ознаки корисної моделі електромагнітного клапана, що заявляється, які забезпечують одержання технічного результату, такі: - запірний ущільнювач закріплений рухомо на торці поршня за допомогою пружного елемента, а в корпусі виконаний зупинник поршня у вигляді упора. Зазначені суттєві відмінні ознаки забезпечують наступний результат. Установлений рухомо відносно поршня за допомогою пружного елемента запірний ущільнювач звільняється від дії кінетичної енергії поршня, зменшує силу удару та збільшує ресурс електромагнітного клапана. На Фіг.1 показані креслення корисної моделі, що заявляється. Електромагнітний клапан складається з корпусу 1 з приєднувальними патрубками 2 та сідлом 3. в корпусі 1 виконана розточка 4, в котрій розміщений поршень 5, та упор 6 зупинки поршня. Корпус 1 закритий кришкою 7. В донці поршня 5 за допомогою хвостовика 8 установлений запірний ущільнювач 9. Між денцем поршня 5 та запірним ущільнювачем 9 встановлений пружний елемент, наприклад пружина 10. Котра віджимає запірний ущільнювач 9 від дна поршня. Встановлена в поршні 5 зворотна пружина 11 притискає поршень та запірний ущільнювач 9 до сідла 3 і закриває прохідний отвір клапана. Зовні корпусу 1 змонтований пілотний електромагнітний клапан 12, вхідний канал 13 котрого з'єднаний з порожниною поршня 5, а вихідний канал 14-з вихідним патрубком 2 електромагнітного клапана. Дія клапана проходить в такій спосіб. Коли закритий прохід пілотного електромагнітного клапана 12, а на лівий патрубок підходить тиск робочого середовища як показано стрілкою А, то робоче середовище заповнює порожнини Б і В. Тоді поршень 5 знаходиться в рівновазі і не діє на запірний ущільнювач 9. Робоче середовище та 26804 4 пружина 11 через пружину 10 тиснуть на запірний ущільнювач і таким чином закривають по сідлу прохід клапана. Коли по електричному сигналу відкривається пілотний клапан 12, то робоче середовище через пілотний клапан 12 витікає в нижній патрубок, де робоче середовище відсутнє, або має менший від вхідного тиск. Внаслідок цієї дії тиск в порожнині В стає меншим ніж в порожнині Б і поршень 5 під дією тиску знизу піднімається вгору і піднімає запірний ущільнювач 9. Коли запірний ущільнювач 9 піднімається над сідлом 3 прохід клапана стає відкритим і робоче середовище вільно проходить через клапан. Коли пілотний електромагнітний клапан 12 закривається і в порожнині В тиск робочого середовища стає таким, як в порожнині Б, тоді поршень 5 під дією пружини 11 та тиску робочого середовища зверху на запірний ущільнювач 9 рухається вниз. Під час руху поршень 5 і запірний ущільнювач 9 накопичують кінетичну енергію. В момент удару запірного ущільнювача по сідлу 3 запірний ущільнювач зупиняється і на нього діє сила пружини 10, тиск робочого середовища та сила, що зумовлюється кінетичною енергією запірного ущільнювача 9. Кінетична енергія поршня 5 на запірний ущільнювач не діє. Поршень рухається вниз, аж поки не зупиниться на упорі 6. Таким чином, запірний ущільнювач позбавлений дії кінетичної енергії поршня, котра створює силу в багато разів більшу, ніж сила пружини та тиску, чим і забезпечується поставлена ціль. Електромагнітні клапані застосовуються в нафтогазовій галузі. Використані витоки: 1. Magnetventile. Проспект фірми MAW.VEB Magdeburger Armaturenwerke. Karl Marx. 2. Б.В. Кармугин, В.Л. Кисель, А.Г. Лазебник, Современные конструкции малогабаритной пневмоарматуры, Киев. «Техніка», 1980р. 5 26804 6
