Кульовий кран

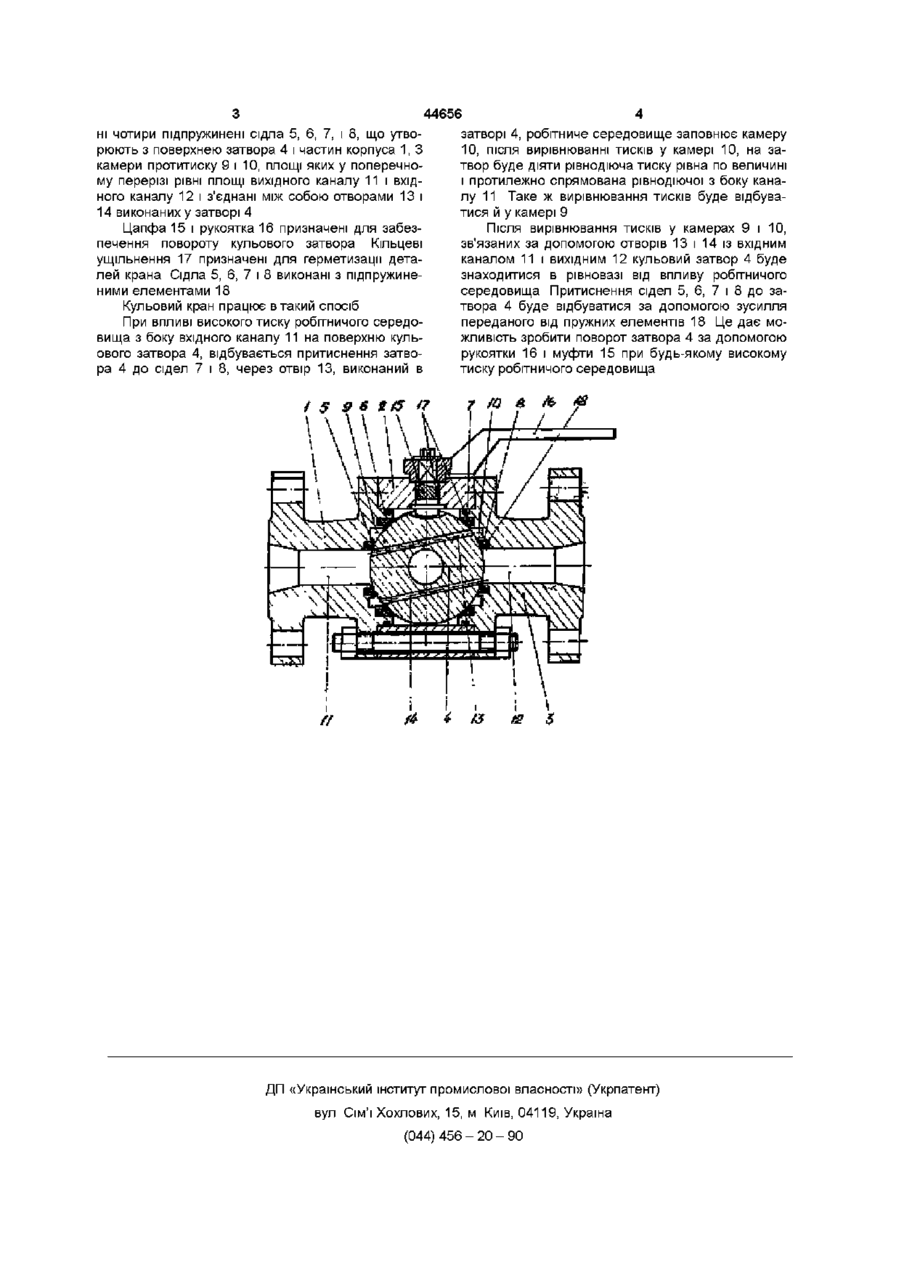

Кульовий кран, що містить корпус із вхідним і вихідним каналами, розміщений у ньому кульовий затвор і пружно навантажені до затвора два сідла, ущільнені щодо стінок корпуса, а також камери протитиску, сполучені з вхідним каналом, який відрізняється тим, що з боку вхідного і вихідного каналів у корпусі встановлено два сідла, які з поверхнею затвора утворюють камери, з'єднані з протилежно розташованими каналами через отвори в затворі при його закритому положенні Винахід відноситься до нафтопромислового устаткування і може бути використаний в системах обв'язки гирлової арматури нафтових і газових свердловин Відомий кульовий кран, що містить корпус із вхідним і вихідним каналами, розміщений у корпусі кульовий затвор з підпружиненими сідлами, постаченими ущільненнями (див ас СРСР № 877198 кл F16K 5/06, 1980 р ) Недоліком такого пристрою є проблема повороту кульового затвора при високому тиску з боку вхідного каналу Відомий кульковий кран, що має камеру протитиску зв'язану з вхідним каналом при рівності площ впливу тиску на кулю з боку камери протитиску і з боку вхідного каналу робітничим середовищем (див а с СРСР №1765590 кл F16K 39/06, 1987 р) Недоліком такого пристрою є те, що робітниче середовище в камері протитиску впливає на ущільнювальне кільце, а ущільнювальне кільце на затвор, тим самим збільшують момент відкриття затвора Найбільш близьким до запропонованого винаходу є кульовий затвор крана, що містить корпус із вхідним і вихідним каналами, розміщений у корпусі затвор у вигляді кулі з осьовим каналом, підпружинені сідла, які утворять з боку вихідного каналу кільцеву камеру протитиску, заповнену в'язкою рідиною і зв'язану додатковим каналом, виконаним у корпусі з вхідним каналом крана (див ас СРСР № 1096436 кл F16К 39/06, 1984 р ) Недоліком прототипу є його низька надійність роботи при проведенні багаторазових операцій відкриття-закриття крана В основу винаходу покладено завдання створити такий кульковий кран, у якому за рахунок утворення додаткових камер досягається можливість виключити вплив кульового затвора на сідла при будь-якому тиску робітничого середовища, що підвищує надійність роботи крана Поставлене завдання досягається тим, що запропонований кульовий кран, який містить корпус із вхідним і вихідним каналами, розміщений у ньому кульовий затвор і пружно навантажені до затвора два сідла, ущільнені щодо стінок корпуса, а також камери протитиску, сполучень із вхідним каналом, у якому, згідно з винаходом, з боку вхідного і вихідного каналів у корпусі встановлено два сідла, які з поверхнею затвора утворюють камери, з'єднані з протилежно розташованими каналами через отвори в затворі при його закритому положенні В запропонованому крані площа камер у поперечному перерізі розташованої з боку вихідного каналу дорівнює площі в поперечному перерізі вхідного каналу, а площа камери, розташованої з боку вхідного каналу, у и поперечному перерізі, дорівнює площі вихідного каналу Таке виконання конструкцій крана дозволяє зняти вплив кульового затвора на сідла при будьякому тиску робітничого середовища, що підвищує надійність роботи крана На кресленні зображений кульовий кран у закритому положенні Кран містить корпус, що складається з частин 1, 2 і 3, в осьовому каналі якого поміщений кульовий затвор 4 У частинах корпуса 1 і 2 установле (О ю (О 44656 ні чотири підпружинені сідла 5, 6, 7, і 8, що утвозатворі 4, робітниче середовище заповнює камеру рюють з поверхнею затвора 4 і частин корпуса 1, З 10, після вирівнюванні тисків у камері 10, на закамери протитиску 9 і 10, площі яких у поперечнотвор буде діяти рівнодіюча тиску рівна по величині му перерізі рівні площі вихідного каналу 11 і вхіді протилежно спрямована рівнодіючої з боку кананого каналу 12 і з'єднані між собою отворами 13 і лу 11 Таке ж вирівнювання тисків буде відбува14 виконаних у затворі 4 тися й у камері 9 Цапфа 15 і рукоятка 16 призначені для забезПісля вирівнювання тисків у камерах 9 і 10, печення повороту кульового затвора Кільцеві зв'язаних за допомогою отворів 13 і 14 із вхідним ущільнення 17 призначені для герметизації детаканалом 11 і вихідним 12 кульовий затвор 4 буде лей крана Сідла 5, 6, 7 і 8 виконані з підпружинезнаходитися в рівновазі від впливу робітничого ними елементами 18 середовища Притиснення сідел 5, 6, 7 і 8 до затвора 4 буде відбуватися за допомогою зусилля Кульовий кран працює в такий спосіб переданого від пружних елементів 18 Це дає моПри впливі високого тиску робітничого середожливість зробити поворот затвора 4 за допомогою вища з боку вхідного каналу11 на поверхню кульрукоятки 16 і муфти 15 при будь-якому високому ового затвора 4, відбувається притиснення затвотиску робітничого середовища ра 4 до сідел 7 і 8, через отвір 13, виконаний в ш / $ 9 Є 2І$ 4? \ \ \ \\i \ і / / ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
