Формула / Реферат

Кульовий кран, що містить корпус із вхідним і вихідним каналами, розміщений у ньому кульовий затвор і пружно навантажені до затвора два сідла, ущільнені щодо стінок корпуса, які з поверхнею затвора утворюють камери протитиску, з'єднані каналами через отвори в затворі при його закритому положенні, який відрізняється тим, що у затворі і сідлах виконані отвори, які при відкритому положенні затвора з’єднують камери протитиску і закульовий простір з осьовим каналом крана.

Текст

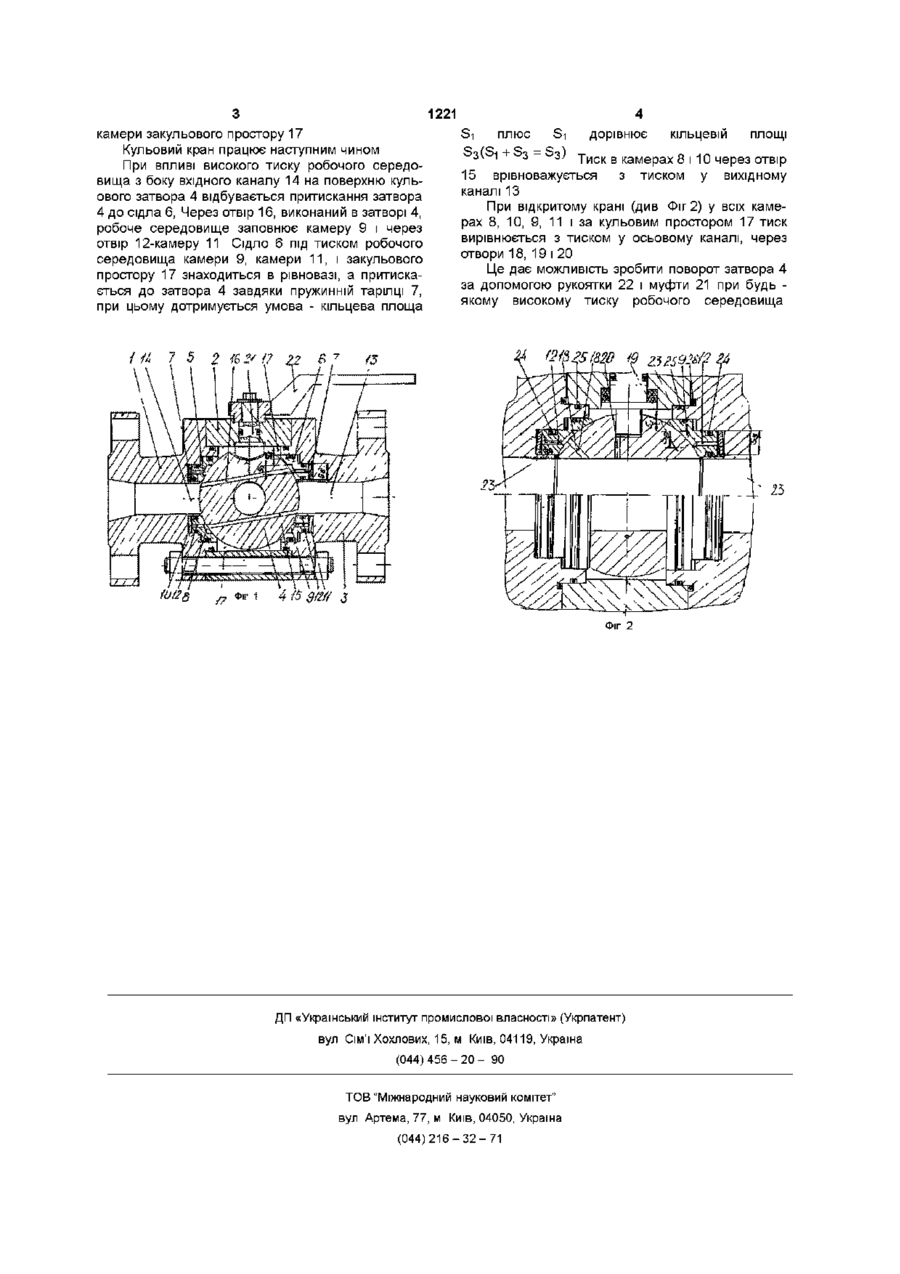

Кульовий кран, що містить корпус із вхідним і вихідним каналами, розміщений у ньому кульовий затвор і пружно навантажені до затвора два сідла, ущільнені щодо стінок корпуса, які з поверхнею затвора утворюють камери протитиску, з'єднані каналами через отвори в затворі при його закритому положенні, який відрізняється тим, що у затворі і сідлах виконані отвори, які при відкритому положенні затвора з'єднують камери протитиску і закульовий простір з осьовим каналом крана Корисна модель відноситься до нафтопромислового устаткування і може бути використаний в системах обв'язки гирлової арматури нафтових і газових свердловин Відомий кульовий кран, що має камеру протитиску зв'язану з вхідним каналом при рівності площ впливу тиску на кулю з боку камери протитиску і з боку вхідного каналу робочим середовищем (див а с СРСР№ 1765590 кл F16K39/06, 1987р) Недоліком такого пристрою є те, що робоче середовище в камері протитиску впливає на ущільнювальне кільце, а ущільнювальне кільце на затвор, тим самим збільшують момент відкриття затвора Найбільш близьким до запропонованої корисної моделі є кульовий кран, що містить корпус із вхідними і вихідним каналами, розміщений у корпусі затвор у вигляді кулі з осьовим каналом, підпружинені сідла, які утворюють з боку вихідного каналу кільцеву камеру протитиску, заповнену в'язкою рідиною і зв'язану додатковим каналом, виконаним у корпусі з вхідним каналом крана (див а с СРСР№ 1096436 кл F16 К39/06, 1984р) Недоліком прототипу є його низька надійність роботи при проведенні багаторазових операцій відкривання закривання крана В основу корисної моделі покладено завдання створити такий кульовий кран, у якому за рахунок утворення додаткових камер досягають можливості виключити вплив кульового затвора на сідла при будь - якому тиску робочого середовища, завдяки дії самого родючого середовища Поставлене завдання досягають тим, що у запропонован кульові кран у затворі і сідлах виконані отвори, які при відкритому положенні затвора зєднують камери протитиску і за кульовий простір з осьовим каналом крана Таке виконання конструкції крана дозволяє з апобігти впливу кульового затвора на сідла і зворотньому впливу при будь - якому тиску робочого середовища, що підвищує надійність роботи крана На кресленні зображений кульовий кран в закритому положенні (див Фіг 1) і відкритому положенні (див Фіг 2) Кран містить корпус, що складається з частин 1, 2 і 3 в осьовому каналі корпуса поміщений затвор 4 У частинах корпуса 1 і 3 установлені два підпружинені сідла 5 і 6 пружинними тарілками 7 Сідла утворюють з поверхнею затвора 4 камери протитиску 8 і 9, а з частинами корпусів 1 і 3- камери 10 і 11 В камерах 10 і 1 знаходяться пружинні тарілки 7 Камери протитиску 8 і 9 з'єднані з камерами протитиску 10 і 11 отворами 12 (див Фіг 2) Площі поперечного перерізу камер 8 і 9 рівні площам перерізу вихідного каналу 13 і вхідного каналу 14 і з'єднані між собою отворами 15 і 16, виконаними у затворі 4 Сідла 5 і 6 з боку камер 10 і 11 і камери 17 закульового простору камер 8 і 9 урівноважені робочим середовищем, за винятком дії пружинного навантаження пружинних тарілок 7 У відкритому положенні затвора камери 8, 9 і камера 17 закульового простору з'єднується з каналами 13, 14 отворами 18, 19,20 Цапфа 21 і рукоятка 22 призначені для забезпечення повороту кульового затвора 4 Кільцеві ущільнення 25 і 26 призначені для герметизації 1221 камери закульового простору 17 Кульовий кран працює наступним чином При впливі високого тиску робочого середовища з боку вхідного каналу 14 на поверхню кульового затвора 4 відбувається притискання затвора 4 до сідла 6, Через отвір 16, виконаний в затворі 4, робоче середовище заповнює камеру 9 і через отвір 12-камеру 11 Сідло 6 під тиском робочого середовища камери 9, камери 11, і закульового простору 17 знаходиться в рівновазі, а притискається до затвора 4 завдяки пружинній тарілці 7, при цьому дотримується умова - кільцева площа Si плюс Si дорівнює кільцевій площі ЗІ 1 з - 2) Тиск в камерах 8 і 10 через отвір 15 врівноважується з тиском у вихідному каналі 13 При відкритому крані (див Фіг 2) у всіх камерах 8, 10, 9, 11 і за кульовим простором 17 тиск вирівнюється з тиском у осьовому каналі, через отвори 18, 19 і 20 Це дає можливість зробити поворот затвора 4 за допомогою рукоятки 22 і муфти 21 при будь якому високому тиску робочого середовища " 15 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Автори англійською

Latyshko Viacheslav Hryhorovych

Автори російською

Латышко Вячеслав Григорьевич

МПК / Мітки

МПК: F16K 5/00, F16K 39/00

Мітки: кульовий, кран
