F16L 23/00 — Фланцеві з’єднання

Номер патенту: 16530

Опубліковано: 29.08.1997

Автори: Павлюченко Віталій Олександрович, Матвеєв Анатолій Леонідович, Приваліхін Вячеслав Олексійович, Гришанов Анатолій Сергійович, Пільтенко Віктор Григорович

МПК: B64D 13/00, F16L 23/00

Мітки: систем, з'єднання, трубопроводів, апарату, літального

Формула / Реферат:

Соединение трубопроводов для систем лета­тельного аппарата, содержащее фланцы с и - об­разными законцовками, фиксирующие кольца, контактирующие друг с другом в плоскости разъ­ема трубопроводов, и стяжной хомут, отличающе­еся тем, что, с целью увеличения ресурса соединения при растяжении и изгибе, фиксирую­щие кольца установлены на внешней поверхности фланцев и выполнены соответственно внутренней поверхности хомута.

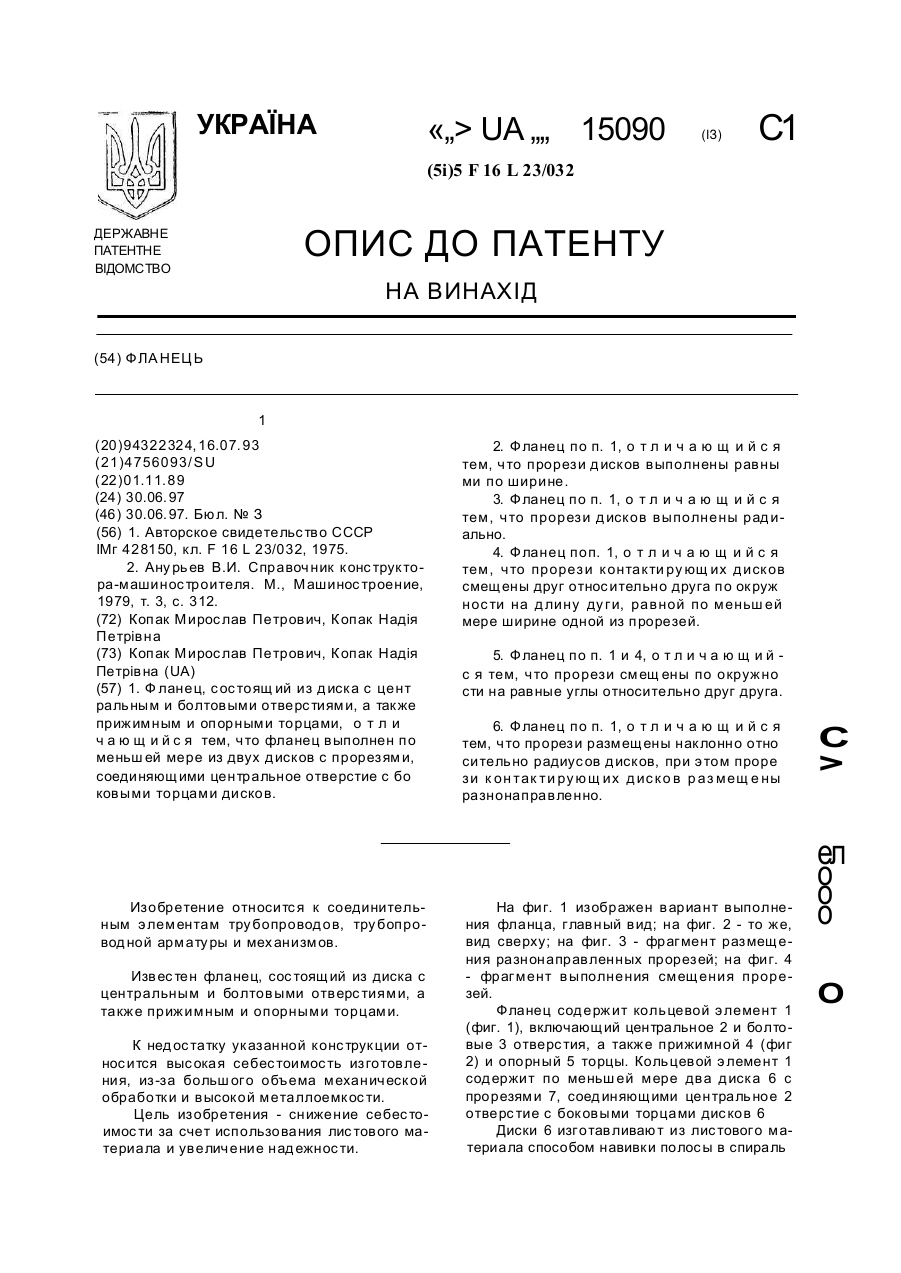

Номер патенту: 15090

Опубліковано: 30.06.1997

Автори: Копак Надія Петрівна, Копак Мирослав Петрович

МПК: F16L 23/00

Мітки: фланець

Формула / Реферат:

(57) 1. Фланец, состоящий из диска с центральным и болтовыми отверстиями, а также прижимным и опорными торцами, отличающийся тем, что фланец выполнен по меньшей мере из двух дисков с прорезями, соединяющими центральное отверстие с боковыми торцами дисков.2. Фланец по п.1, отличающийся тем, что прорези дисков выполнены равными по ширине.3. Фланец по п.1, отличающийся тем, что прорези дисков выполнены радиально.4. Фланец по...

Номер патенту: 14046

Опубліковано: 25.04.1997

Автори: Радченко Ніна Микитівна, Огарков Анатолій Григорович, Івашура Михайло Іванович, Найш Наум Мойсейович, Камишан Леонід Федорович

МПК: F16L 23/00

Мітки: трубопроводів, з'єднання, розтрубне

Формула / Реферат:

Раструбное соединение трубопроводов, со­держащее телескопические сопрягаемые трубу и раструб, охватывающие их фланцы, один из которых жестко закреплен на раструбе, а другой уста­новлен с возможностью перемещения вдоль трубы, и эластичное уплотнительное кольцо, размещен­ное в гнезде, образованном полугнездами фланцев и трубой, отличающееся тем, что, с целью повы­шения надежности и компенсирующей способно­сти соединения в условиях вибрации,...

Номер патенту: 14035

Опубліковано: 25.04.1997

Автори: Малихін Сергій Матвійович, Константінов Олександр Іванович, Горбов Микола Олександрович, Чеботарьова Лідія Григоровна, Стремовський Віктор Маркович

МПК: F16L 23/00

Мітки: з'єднання, фланцеве

Формула / Реферат:

1. Фланцевое соединение, преимущественно крупногабаритное, включающее фланцы с уста­новленными между ними шариками и уплотните­лем, отличающееся тем, что, с целью упрощения монтажа, в одном из фланцев выполнены гнезда, в которых размещены шарики, а в другом фланце - кольцевой паз, имеющий в поперечном сечении форму плавной кривой с радиусом кривизны, боль­шим радиуса шариков, причем шарики взаимодей­ствуют со стенкой паза.2. Соединение...

Номер патенту: 13542

Опубліковано: 25.04.1997

Автори: Довженко Тетяна Миколаївна, Савостьянов Петро Дмитрович, Берестовська Людмила Петрівна, Зеря Анатолій Васильович

МПК: F16L 23/00

Мітки: фланцеве, з'єднання

Формула / Реферат:

Фланцевое соединение, содержащее соеди­ненные между собой стягивающим устройством охватывающий и охватываемый фланцы с патруб­ками и проходными отверстиями и уплотнение между ними, отличающееся тем, что, с целью по­вышения надежности соединения и упрощения монтажа, охватывающий фланец выполнен в виде стакана с внутренней резьбой на конце, охватыва­емый фланец контактирует своим торцом с дном стакана, стягивающее устройство выполнено в ви­де...

Номер патенту: 11723

Опубліковано: 25.12.1996

Автори: Ткаченко Леонід Георгійович, Шагін Олег Володимирович, Філіпп'єв Анатолій Михайлович

МПК: F16L 23/00

Мітки: з'єднання, фланцеве, трубопроводів

Номер патенту: 5796

Опубліковано: 29.12.1994

Автор: Гладилін Олександр Васильович

МПК: F16L 23/00

Мітки: труб, з'єднання

Формула / Реферат:

Соединение труб, содержащее фланцы и охватывающий их хомут, состоящий из двух сегмен­тов , связанных между собой соединительными эле­ментами, отличающееся тем, что, с целью упрощения конструкции и уменьшения трудоем­кости изготовления, в одной паре смежных концов сегментов хомута выполнены фигурные отверстия с разностоящими от края фиксирующими зонами, а один из соединительных элементов выполнен в виде скобы, установленной концами в...
