З’єднання труб

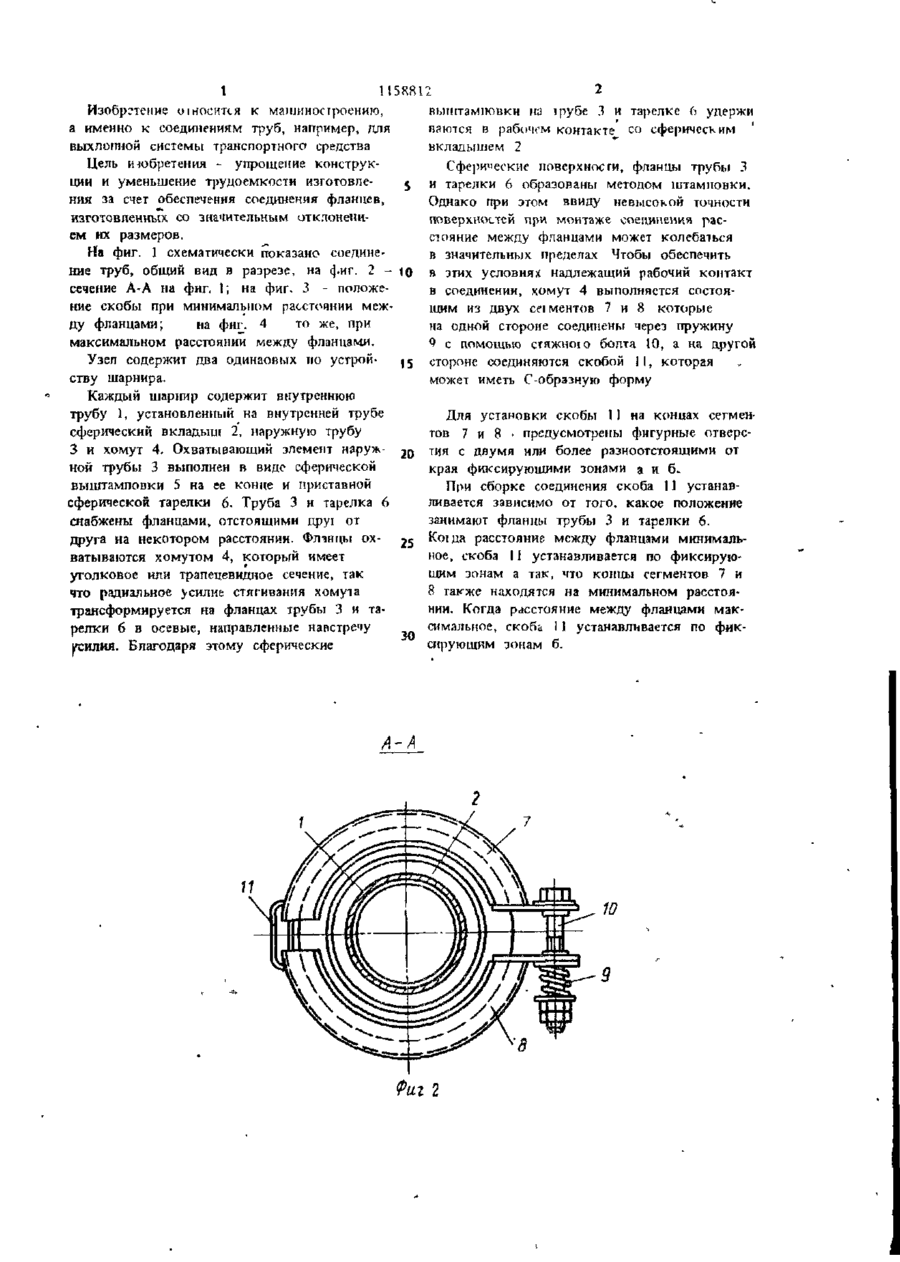

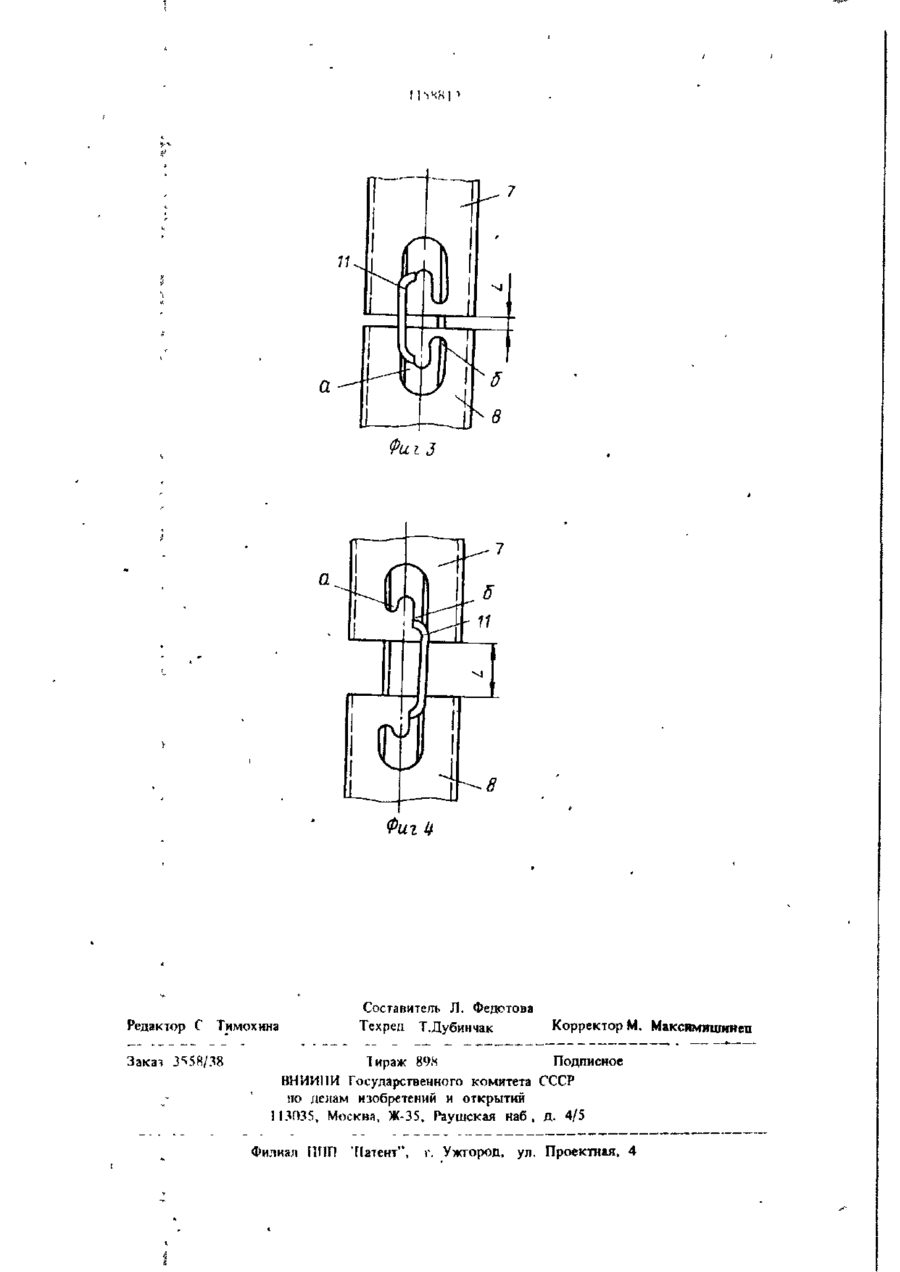

СОЕДИНЕНИЕ ТРУБ, содержащее фланцы и охватывающий их хомут, состоящий из двух сегментов, связанных между собой соединительными элементами, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и уменьшения трудоемкости изготовления, в одной паре смежных концов сегментов хомута выполнены фигурные отверстия с размоьтоящими от края фиксирующими зонами, а один из соединительных элементов выполнен в виде скобы, установленной концами в фиксирующие зоны фигурных отверстий сегментов 1 П58Я1 Изобретение оіноеится к машиностроению, выштамповки на ірубе З и тарелке 6 удержи а именно к соединениям труб, например, для ваклся в рабочем контакте со сферическим выхлотшой системы транспортного средства вкладышем 2 Цель июбретения - упрощение конструкСферические поверхности, фланцы трубы 3 ции и уменьшение трудоемкости изготовлеj и тарелки 6 образованы метопом штамповки. ния за счет обеспечения соединения фланцев, Однако при этом ввиду невысокой точности изготовленных со значительным отклонениповерхностей при монтаже соединения расем их размеров. стояние между фланцами может колебаться На фиг. 1 схематически показано соединев значительных пределах Чтобы обеспечить ние труб, общий вид в разрезе, на фиг. 2 - 10 в этих условиях надлежащий рабочий контакт сечение А-А на фиг. I; на фиг. 3 - положев соединении, хомут 4 выполняется состояние скобы при минимальном расстоянии межщим из двух cei ментов 7 и S которые ду фланцами; на фиг. 4 то же, при на одной стороне соединены через пружину максимальном расстоянии между фланцами. 9 с помощью стяжною болта 10, а на другой Узел содержит два одинаовых по устрой15 стороне соединяются скобой 11, которая ству шарнира. может иметь С-образную форму Каждый шарнир содержит внутреннюю трубу 1. установленный на внутренней трубе Для установки скобы 1 1 на концах сегменсферический вкладыш 2, наружную трубу тов 7 и 8 - предусмотрены фигурные отверс3 и хомут 4. Охватывающий элемент наруж- 20 тия с двумя или более разноотстоящими от ной трубы 3 выполнен в виде сферической края фиксирующими зонами а и б. выштамповки 5 на ее конце и приставной При сборке соединения скоба 11 устанавсферической тарелки 6. Труба 3 и тарелка 6 ливается зависимо от того, какое положение снабжены фланцами, отстоящими друї от занимают фланцы трубы 3 и тарелки 6. друга на некотором расстоянии. Фланцы охКоїда расстояние между фланцами минималь25 ное, скоба 11 устанавливается по фиксируюватываются хомутом 4, который имеет щим зонам а так, что концы сегментов 7 и уголковое или трапецевидное сечение, так 8 также находятся на минимальном расстоячто радиальное усилие стягивания хомута нии. Когда расстояние между фланцами мактрансформируется на фланцах трубы 3 и тасимальное, скоба 1 1 устанавливается по фикрелки 6 в осевые, направленные навстречу 30 сирующим зонам б. УСИЛИЯ. Благодаря этому сферические А-А Фаг 2 11 8 Фи і З а 8 Фиг Ц. Редактор С Тимохина Закач 3^58/38 Составитель Л. Федотова Техред Т.Дубинчак Корректор М, Максимишинеп Тираж 89S Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ПЗП35, Москва, Ж-35, Раушская наб , д. 4/5 Филиал Ш1П "Патент", г. Ужгород, ул. Проектная, 4
