Жарова труба камери згоряння газотурбінного двигуна

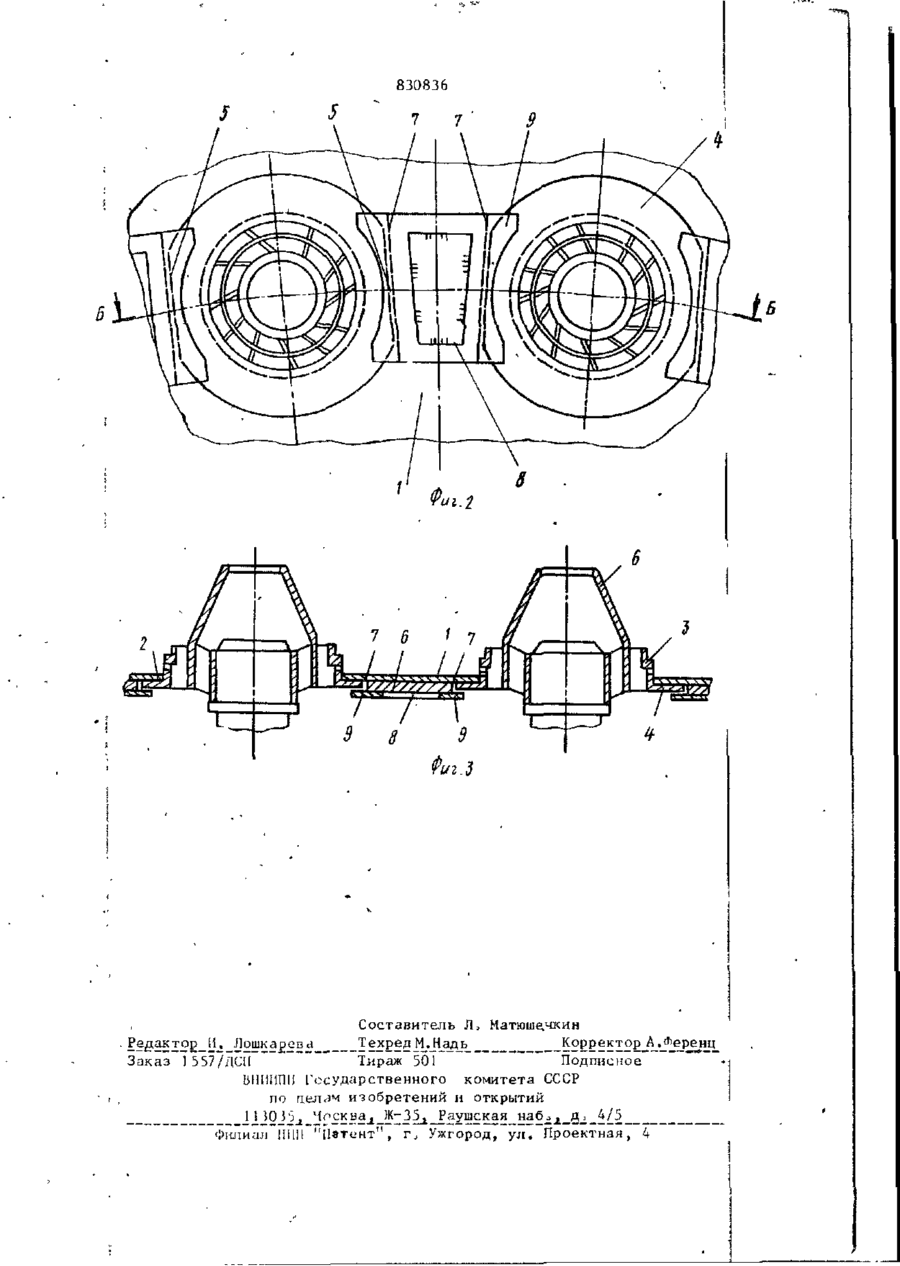

Т Не подлежит опубликованию в открытой печати СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН 3(51) F 23 R 3 / 1 0 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 2650090/25-06 (22) 19 0 07с78 ( 7 2 ) ФоМ„ Муравченко, В . В 0 Пинчук, Н а Ф 0 Жило, Э 0 П , Цыбульский и АсП. Б о р з о в (53) 621,438,056(088.8) (56) 1о Патент С А 1 3398529, Ш С кл„ 6О-39 О 72, опублик. 1969 0 2» Патент С А № 3385055, Ш кл о Ь0-39ІЬ9t опублик 0 1968О ( 5 4 ) ( 5 7 ) Ж Р В Я ТРУБА К М Р СГОРААОА А ЕЫ НИЯ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ, содер 1*0в| жащая лобовую стенку с отверстиями, размещенные в них завихрители с фланцами, снабженными скосами, и фиксаторы завихрителей от осевого смещения и поворота, о т л и ч а ю щ а я с я тем, ч т о , с целью повышения технологичности сборки, каждый фиксатор выполнен в виде укрепленной на стенк е между отверстиями планки с боковыми скосами, параллельными скосам фланцев, и закрепленной на планке пластины с концами, перекрывающими фланцы смежных завихрителей 0 s со о 00 оо О5 1 830836 2 Изобретение относится к области жаровой трубой; на фиг. 2 - вид по авиационных газотурбинных двигателей стрелке A. tia фиг, 1; на фи.го 3 - се~ и в частности, к жаровым трубам к а чение Б-Б на фиг 0 2 а мер сгорания авиационных газотурбинЖаровая труба содержит лобовую ных двигателей,, стенку 1 с отверстиями 2, в которых 5 Известна жаровая труба камеры с г о установлены завихрители З с фланцарания газотурбинного двигателя, с о ми 4 > каждый из которых снабжен скодержащая кольцевую стенку и укрепленсами \, 5 о На лобовой стенке 1 между ными а ней радиальными завихрителяотверстиями 2 укреплены планки 6, ми, по оси которых установлены топлив-ю причем каждая планка 6 имеет скосы 7, ные форсунки Г і ] 0 параллельные скосам 5 фланцев 4 и Недостатком известной жаровой тру- і закрепленную на планке 6 пластину 8, бы является низкая надежность вследконцы 9 которой перекрывают фланствие значительных температурных д е цы 4 смежных завихрителей З о формаций элементов конструкции в про- 15 При сборке жаровой трубы планки 6 цессе работы. приваривают на лобовую стенку 1 межИзвестна также жаровая труба камеду отверстиями 2 0 Завихрители 3 ры сгорания газотурбинного двигатевставляют в отверстия 2 до упора ля ближайшая по технической сущносфланцев 4 в лобовую стенку 1 0 При ти к описываемой содержащая лобовую 20 этом скосы 5 фланцев 4 располагают стенку с отверстиями, размещенные в параллельно скосам 7 планки 6 0 Затем них завихрители с фланцами, снабк каждой планке 6 приваривают пластиженными скосами и фиксаторы завихрину 8, концы 9 которой располагаются телей от осевого смещения и поворовнахлест с фланцами 4 смежных завихта [ 2 ] с рителей 3 0 Таким образом в собранном Однако, в такой жаровой трубе провиде планки 6 и пластины 8 образуют цесс установки и замены завихритефиксаторы завихрителей З от осевого лей технологически сложен, T D к 0 т р е смещения и поворота^, В процессе рабобует специальной оснастки 0 ты камеры сгорания завихрители 3 Целью изобретения является повыше- 30 имеют возможность радиального перемещение технологичности сборки 0 ния в отверстиях 2 лобовой стенки 1 вследствие параллельности скосов 5 Указанная цель достигается тем, и 7 фланцев и планок 6 соответственчто каждый фиксатор выполнен в виде укрепленной на стенке между отверсно, и в то же время зафиксированы тиями планки с боковыми скосами, паот осевого перемещения и поворота. раллельным скосам фланцев, и закреп- 35 Такое выполнение упрощает процесс ленной на планке пластины с концами, сборки жаровой трубы и позволило исперекрывающими фланцы смежных завихключить повреждение завихрителей в рителей о процесс их съема и повторной постаНа фиго 1 показан частичный проновки и дольный р а з р е з камеры сгорания, с Составитель Я, Матюше.чкнн Редактор_И_,_Лошкарева Техред М.Надь Корректор А.Леренц Заказ ]5 57/ДСП Тираж 501 Подписное БЖШПИ Государственного комитета СССР по цел .їм и - обретений и открытий з Филиал П П "Пэтент", r J Ужгород, ул. Проектная, И
