Полуменева труба газотурбінної камери згоряння

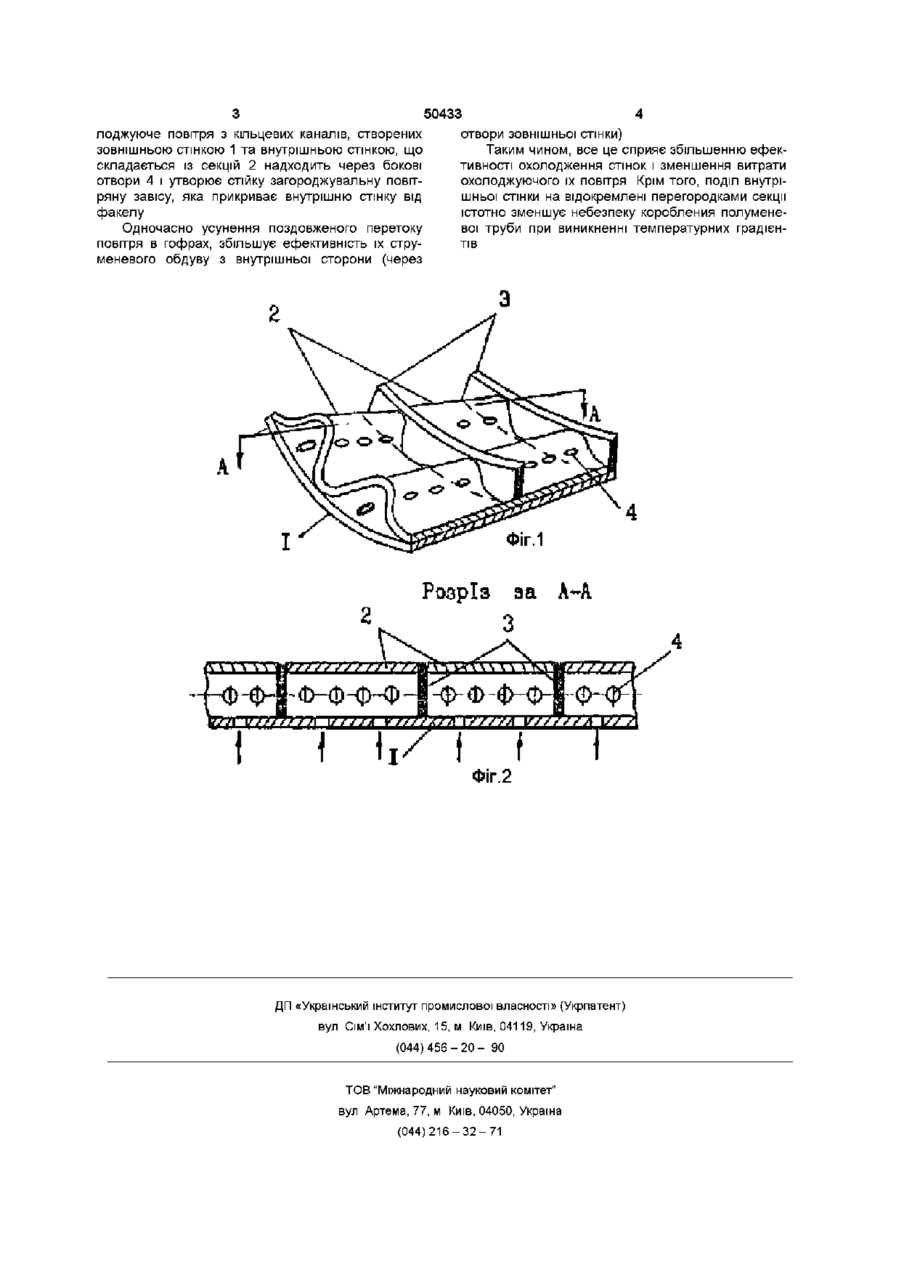

Полуменева труба газотурбінної камери згоряння, що містить зовнішню перфоровану стінку та внутрішню гофровану стінку, що складається із окремих кільцевих секцій, яка відрізняється тим, що в гофрах виконані бокові отвори та між секціями встановлені кільцеві перегородки Цей винахід відноситься до газотурбінної галузі, зокрема до камер згоряння газотурбінних установок Надійність роботи газотурбінної установки в значній мірі залежить від конструкції камери згоряння, яка повинна мати надійне охолодження високонагрітих елементів, і в першу чергу, и полуменевої труби, яка працює в надзвичайно тяжких умовах ВІДОМІ перфоровані конструкції полуменевих бления та зниження надійності роботи камери згоряння Найбільш близько до запропонованою винаходу с полуменева труба газотурбінної установки по а с №1719800 А1 F23R3/08, 92р , яка містить зовнішню перфоровану стінку і внутрішню стінку, яка складається із окремих непроникних кільцевих секцій гофрованих в продольному напрямку і зміщені одна відносно другої в окружному напрямку на півшага гофр Але ця конструкція, як показала експериментальна перевірка, не забезпечує рівномірної повітряної завіси вздовж зовнішньої поверхні гофрів В основу запропонованого винаходу поставлено задачу удосконалити полуменеву трубу камери згоряння шляхом встановлення кільцевих перегородок між секціями внутрішньої стінки та виконання бокових отворів в ній, що забезпечить підвищення ефективності її охолодження Поставлена задача виконується тим, що в полуменевій трубі газобурбінної камери згоряння, що містить зовнішню перфоровану стінку та внутрішню гофровану стінку, яка складається із окремих кільцевих секцій, новим є те, що в внутрішній СТІНЦІ виконані бокові отвори та між секціями встановлені кільцеві перегородки На фіг 1 зображена гофрирована полуменева труба з кільцевими перегородками на фіг 2, розріз за А - А на фіг 1 Вона складається з гладкої перфорованої зовнішньої стінки 1 і внутрішньої стінки у вигляді коротких гофрованих секцій 2 між якими розміщені кільцеві перегородки 3, та бокові отвори 4, виконані в секціях внутрішньої стінки При роботі газотурбінної камери згоряння охо труб ОДНОСТІННІ та ДВОСТІННІ ДВОСТІННІ труби ма ють більш високу ефективність охолодження Прикладом може служити камера згоряння по а с №170 786, кл F02C7/12, 1963 Зовнішня стінка и полуменевої труби гладка, а внутрішня - гофрована, обидві мають перфорацію Повітряні струмені, які проходять через отвори зовнішньої стінки, здійснюють ЗОВНІШНІЙ обдув виступаючої частини гофрів внутрішньої стінки і тим знімає з них тепло Далі це повітря проходить через бокові отвори гофрировки і утворює в и ЗОВНІШНІХ впадинах систему струменів, обдуваючих зовнішню бокову поверхню гофрів, утворюючи при цьому захисну завісу вздовж повернутої до полум'я поверхні гофрів Однак ця система має свої недоліки, зокрема більша частина повітря перетікає уздовж впадин гофрировки, не приймаючи активної участі в утворенні захисної завіси уздовж цих найбільш нагріваємих поверхонь Крім того, течія повітря по внутрішнім каналам гофрів створює опір повітрю, яке виходить із отворів зовнішньої стінки, що погіршує умови струйного обдуву внутрішньої стінки гофрів Не виключається також можливість нерівномірною розподілу повітря по довжині гофрировки, що приводить до зниження ефективності її охолодження і появу градієнтів температур, які викликають коро СО го ^о ю 50433 лоджуюче повітря з кільцевих каналів, створених зовнішньою стінкою 1 та внутрішньою стінкою, що складається із секцій 2 надходить через бокові отвори 4 і утворює стійку загороджувальну повітряну завісу, яка прикриває внутрішню стінку від факелу Одночасно усунення поздовженого перетоку повітря в гофрах, збільшує ефективність їх струменевого обдуву з внутрішньої сторони (через отвори зовнішньої стінки) Таким чином, все це сприяє збільшенню ефективності охолодження стінок і зменшення витрати охолоджуючого їх повітря Крім того, поділ внутрішньої стінки на відокремлені перегородками секції істотно зменшує небезпеку коробления полуменевоі труби при виникненні температурних градієнтів ФІГ.1 Розріз за А ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
