Пристрій для створення пульсуючих повітряних потоків у топці з киплячим шаром

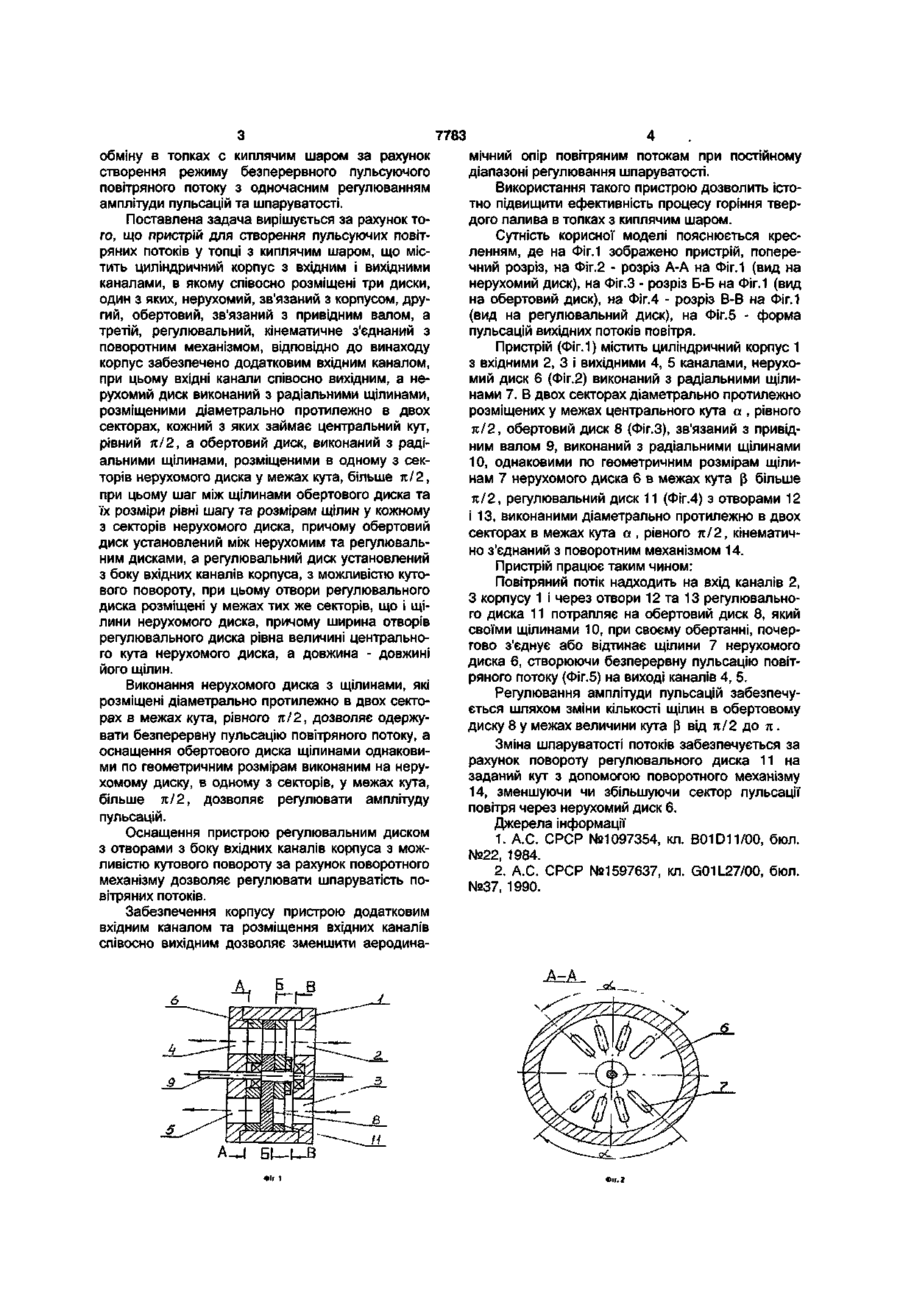

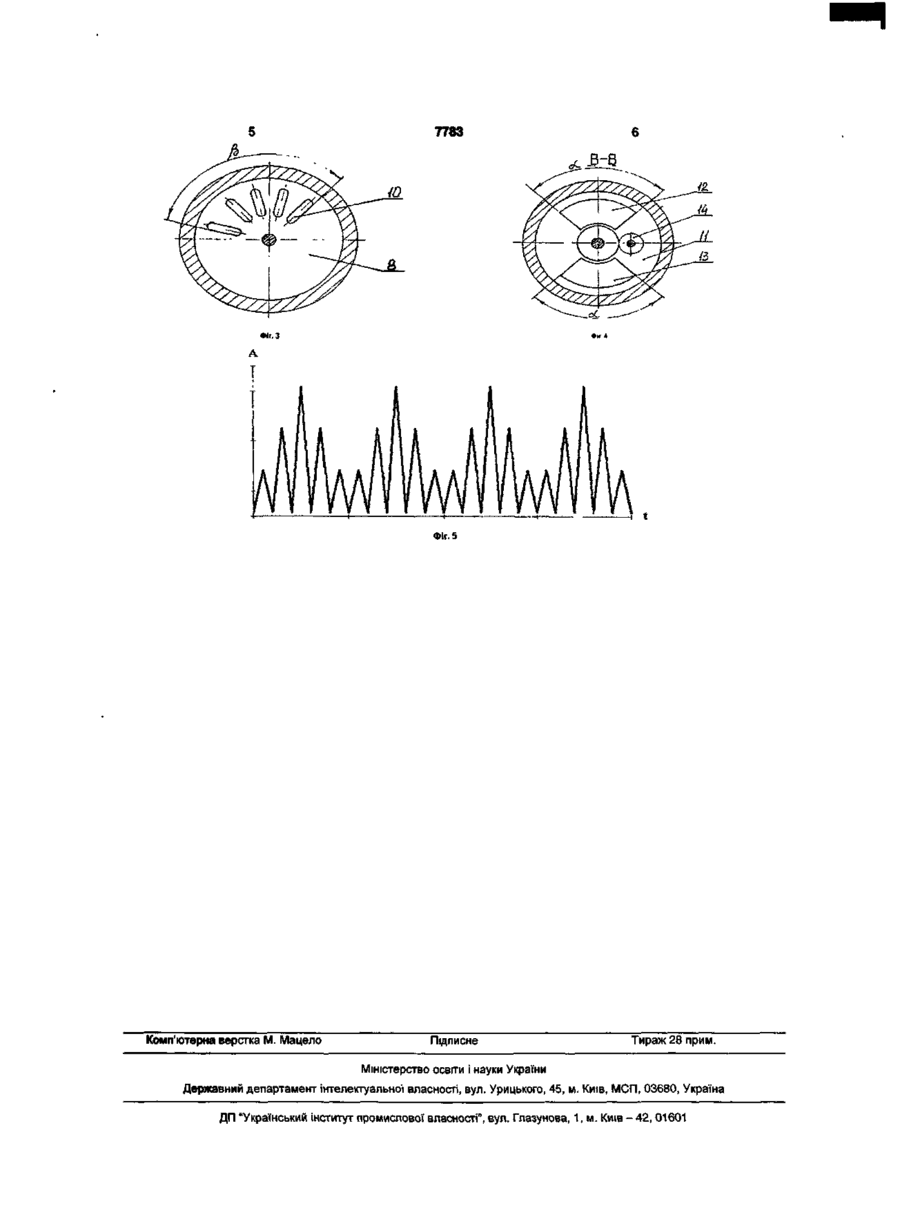

Пристрій для створення пульсуючих повітряних потоків у топці з киплячим шаром, що містить циліндричний корпус із вхідним і вихідними каналами, в якому співвісно розміщені три диски, один з яких, нерухомий, зв'язаний з корпусом, другий, обертовий, зв'язаний з привідним валом, а третій, регулювальний, кінематично з'єднаний з поворотним механізмом, який відрізняється тим, що корпус забезпечений додатковим вхідним каналом, при цьому вхідні канали співвісні вихідним, а неру хомий диск виконаний з радіальними щілинами, розміщеними діаметрально протилежно в двох секторах, кожний з яких займає центральний кут, рівний л / 2 , а обертовий диск, виконаний з радіальними щілинами, розміщеними в одному з секторів нерухомого диска у межах кута, більший за л/2, при цьому крок між щілинами обертового диска та їх розміри рівні кроку та розмірам щілин у кожному з секторів нерухомого диска, причому обертовий диск установлений між нерухомим та регулювальним дисками, а регулювальний диск установлений з боку вхідних каналів корпусу з можливістю кутового повороту, при цьому отвори регулювального диска розміщені у межах тих же секторів, що і щілини нерухомого диска, причому ширина отворів регулювального диска рівна величині центрального кута нерухомого диска, а довжина - довжині його щілин. Корисна модель відноситься до галузі енергетики і може бути використаний для інтенсифікації процесу горіння в топках з киплячим шаром. Відомий пульсатор, що має корпус з пульсаційними патрубками, ротор, виконаний у вигляді порожнього циліндра з перегородкою, що поділяє об'єм на дві ізольовані камери, на циліндричній поверхні кожної камери ротора виконані прорізи, перпендикулярні утворюючої циліндра, а на внутрішній поверхні ротора виконані пази, що перетинають прорізи кожної камери ротора, причому пази розміщені діаметрально протилежно [1]. Дана конструкція дозволяє змінювати опір каналів ротора при його обертанні, що дає можливість на основні імпульси, що визначають структуру потоків у масообмінному апараті, накласти імпульси більш високої частоти. Однак, дана конструкція не може бути використана при спалюванні палива в топках з киплячим шаром, тому що характер пульсацій протікає лише по синусоїдальному закону і, крім того, вона не забезпечує утворення вторинного пульсуючого потоку і не регулює величину шпаруватості повітряного потоку. Найбільш близьким по технічній сутності і результату, що досягається є пристрій для створення коливань газового потоку, що містить постачений вхідним і вихідним каналами корпус, у якому співосно розташовані три диски з отворами, один із яких, нерухомий, зв'язаний з корпусом , другий, обертовий, з'єднаний з електродвигуном, а третій, регулювальний, розміщений між обертовим і нерухомим дисками, виконаний з отворами різної конфігурації і постачений приводом обертання, при цьому отвори регулювального диску співосні з отворами обертового і нерухомого дисків, причому пристій постачений герметичним кожухом, у якому поміщено корпус з розміщеними усередині нього електродвигуном і приводом обертання [2]. Недоліком цього пристрою є неможливість отримання режиму безперервного, без пауз, пульсуючого повітряного потоку та регулювання амплітуди пульсацій та шпаруватості. В основу корисної моделі поставлена задача підвищення інтенсифікації процесу тепло та масо СО 00 7783 обміну в топках с киплячим шаром за рахунок створення режиму безперервного пульсуючого повітряного потоку з одночасним регулюванням амплітуди пульсацій та шпаруватості. Поставлена задача вирішується за рахунок того, що пристрій для створення пульсуючих повітряних потоків у топці з киплячим шаром, що містить циліндричний корпус з вхідним і вихідними каналами, в якому співосно розміщені три диски, один з яких, нерухомий, зв'язаний з корпусом, другий, обертовий, зв'язаний з привідним валом, а третій, регулювальний, кінематичне з'єднаний з поворотним механізмом, відповідно до винаходу корпус забезпечено додатковим вхідним каналом, при цьому вхідні канали співосно вихідним, а нерухомий диск виконаний з радіальними щілинами, розміщеними діаметрально протилежно в двох секторах, кожний з яких займає центральний кут, рівний к/2, а обертовий диск, виконаний з радіальними щілинами, розміщеними в одному з секторів нерухомого диска у межах кута, більше л/2, при цьому шаг між щілинами обертового диска та їх розміри рівні шагу та розмірам щілин у кожному з секторів нерухомого диска, причому обертовий диск установлений між нерухомим та регулювальним дисками, а регулювальний диск установлений з боку вхідних каналів корпуса, з можливістю кутового повороту, при цьому отвори регулювального диска розміщені у межах тих же секторів, що і щілини нерухомого диска, причому ширина отворів регулювального диска рівна величині центрального кута нерухомого диска, а довжина - довжині його щілин. Виконання нерухомого диска з щілинами, які розміщені діаметрально протилежно в двох секторах в межах кута, рівного к/2, дозволяє одержувати безперервну пульсацію повітряного потоку, а оснащення обертового диска щілинами однаковими по геометричним розмірам виконаним на нерухомому диску, в одному з секторів, у межах кута, більше к/2, дозволяє регулювати амплітуду пульсацій. Оснащення пристрою регулювальним диском з отворами з боку вхідних каналів корпуса з можливістю кутового повороту за рахунок поворотного механізму дозволяє регулювати шпаруватість повітряних потоків. Забезпечення корпусу пристрою додатковим вхідним каналом та розміщення вхідних каналів співосно вихідним дозволяє зменшити аеродина мічний опір повітряним потокам при постійному діапазоні регулювання шпаруватості. Використання такого пристрою дозволить істотно підвищити ефективність процесу горіння твердого палива в топках з киплячим шаром. Сутність корисної моделі пояснюється кресленням, де на Фіг.1 зображено пристрій, поперечний розріз, на Фіг.2 - розріз А-А на Фіг.1 (вид на нерухомий диск), на Фіг.З - розріз Б-Б на Фіг.1 (вид на обертовий диск), на Фіг.4 - розріз В-В на Фіг.1 (вид на регулювальний диск), на Фіг.5 - форма пульсацій вихідних потоків повітря. Пристрій (Фіг.1) містить циліндричний корпус 1 з вхідними 2, 3 і вихідними 4, 5 каналами, нерухомий диск 6 (Фіг.2) виконаний з радіальними щілинами 7. В двох секторах діаметрально протилежно розміщених у межах центрального кута а , рівного к/2, обертовий диск 8 (Фіг.З), зв'язаний з привідним валом 9, виконаний з радіальними щілинами 10, однаковими по геометричним розмірам щілинам 7 нерухомого диска 6 в межах кута р більше к/2, регулювальний диск 11 (Фіг.4) з отворами 12 і 13, виконаними діаметрально протилежно в двох секторах в межах кута а , рівного к/2, кінематично з'єднаний з поворотним механізмом 14. Пристрій працює таким чином: Повітряний потік надходить на вхід каналів 2, З корпусу 1 і через отвори 12 та 13 регулювального диска 11 потрапляє на обертовий диск 8, який своїми щілинами 10, при своєму обертанні, почергово з'єднує або відтинає щілини 7 нерухомого диска 6, створюючи безперервну пульсацію повітряного потоку (Фіг.5) на виході каналів 4, 5. Регулювання амплітуди пульсацій забезпечується шляхом зміни кількості щілин в обертовому диску 8 у межах величини кута ( від к/2 до к . З Зміна шпаруватості потоків забезпечується за рахунок повороту регулювального диска 11 на заданий кут з допомогою поворотного механізму 14, зменшуючи чи збільшуючи сектор пульсації повітря через нерухомий диск 6. Джерела інформації 1. А.С. СРСР №1097354, кл. B01D11/00, бюл. №22, 1984. 2. А.С. СРСР №1597637, кл. G01L27/00, бюл. №37, 1990. 7783 3-Б Фіг. 5 Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42,01601
