Спосіб контролю величини припуску при торцешліфуванні кілець підшипників
Номер патенту: 65976
Опубліковано: 26.12.2011
Автори: Чалий Василь Дмитрович, Пташенчук Віталій Віталійович, Марчук Віктор Іванович, Мороз Сергій Анатолійович
Формула / Реферат
Спосіб контролю величини припуску при торцешліфуванні кілець підшипників, який включає базування оброблювального кільця підшипника та встановлювання поряд з ним датчика, який відрізняється тим, що датчик вибирають у формі мікрокатора з наконечником голчастого типу та встановлюють з можливістю торкання голки останнього до фаски підшипника перед та після здійснення операції шліфування, при цьому величину знятого припуску визначають за формулою y=x/tg
, де у - величина, що еквівалентна величині припуску, х - різниця показників датчика до і після операції шліфування торця підшипника, - кут нахилу фаски підшипника.
Текст

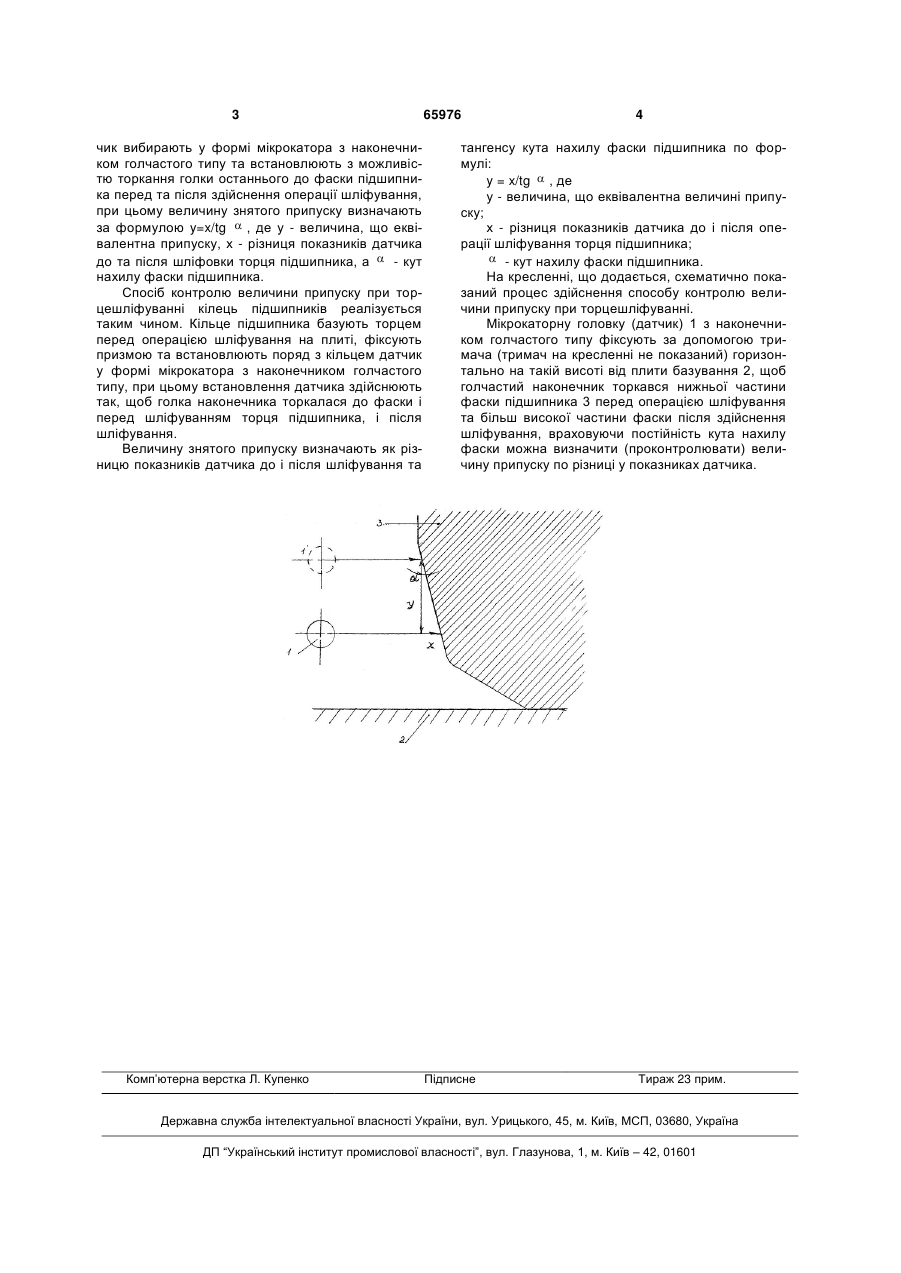

Спосіб контролю величини припуску при торцешліфуванні кілець підшипників, який включає базування оброблювального кільця підшипника та 3 чик вибирають у формі мікрокатора з наконечником голчастого типу та встановлюють з можливістю торкання голки останнього до фаски підшипника перед та після здійснення операції шліфування, при цьому величину знятого припуску визначають за формулою y=x/tg , де у - величина, що еквівалентна припуску, х - різниця показників датчика до та після шліфовки торця підшипника, а - кут нахилу фаски підшипника. Спосіб контролю величини припуску при торцешліфуванні кілець підшипників реалізується таким чином. Кільце підшипника базують торцем перед операцією шліфування на плиті, фіксують призмою та встановлюють поряд з кільцем датчик у формі мікрокатора з наконечником голчастого типу, при цьому встановлення датчика здійснюють так, щоб голка наконечника торкалася до фаски і перед шліфуванням торця підшипника, і після шліфування. Величину знятого припуску визначають як різницю показників датчика до і після шліфування та Комп’ютерна верстка Л. Купенко 65976 4 тангенсу кута нахилу фаски підшипника по формулі: y = x/tg , де у - величина, що еквівалентна величині припуску; х - різниця показників датчика до і після операції шліфування торця підшипника; - кут нахилу фаски підшипника. На кресленні, що додається, схематично показаний процес здійснення способу контролю величини припуску при торцешліфуванні. Мікрокаторну головку (датчик) 1 з наконечником голчастого типу фіксують за допомогою тримача (тримач на кресленні не показаний) горизонтально на такій висоті від плити базування 2, щоб голчастий наконечник торкався нижньої частини фаски підшипника 3 перед операцією шліфування та більш високої частини фаски після здійснення шліфування, враховуючи постійність кута нахилу фаски можна визначити (проконтролювати) величину припуску по різниці у показниках датчика. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for control of value of allowance at face grinding of bearing rings
Автори англійськоюMoroz Serhii Anatoliiovych, Marchuk Viktor Ivanovych, Chalyi Vasyl Dmytrovych, Ptashenchuk Vitalii Vitaliiovych
Назва патенту російськоюСпособ контроля величины припуска при торцешлифовании колец подшипников
Автори російськоюМороз Сергей Анатольевич, Марчук Виктор Иванович, Чалый Василий Дмитриевич, Пташенчук Виталий Витальевич
МПК / Мітки
МПК: G01B 7/28
Мітки: торцешліфуванні, контролю, спосіб, підшипників, величини, припуску, кілець
