G01R 21/06 — шляхом вимірювання струму та напруги

Номер патенту: 19405

Опубліковано: 25.12.1997

Автори: Жуков Сергій Олександрович, Волков Володимир Михайлович, Белявцев Вадим Борисович

МПК: G01R 21/06, G01R 21/04

Мітки: трактах, потужності, хвилеводних, пристрій, вимірювання

Формула / Реферат:

Устройство для измерения мощности в волноводных трактах, содержащее отрезок прямоугольного волновода, в плоскости внутренней поверхности широкой стенки которого установлена поглощающая пластина с размещенными на ней двумя термодатчиками одинаковой длины, соединенными с блоком индикации, отличающееся тем, что термодатчики смещены друг относительно друга в поперечном и в продольном направлениях, при этом в продольном направлении расстояние...

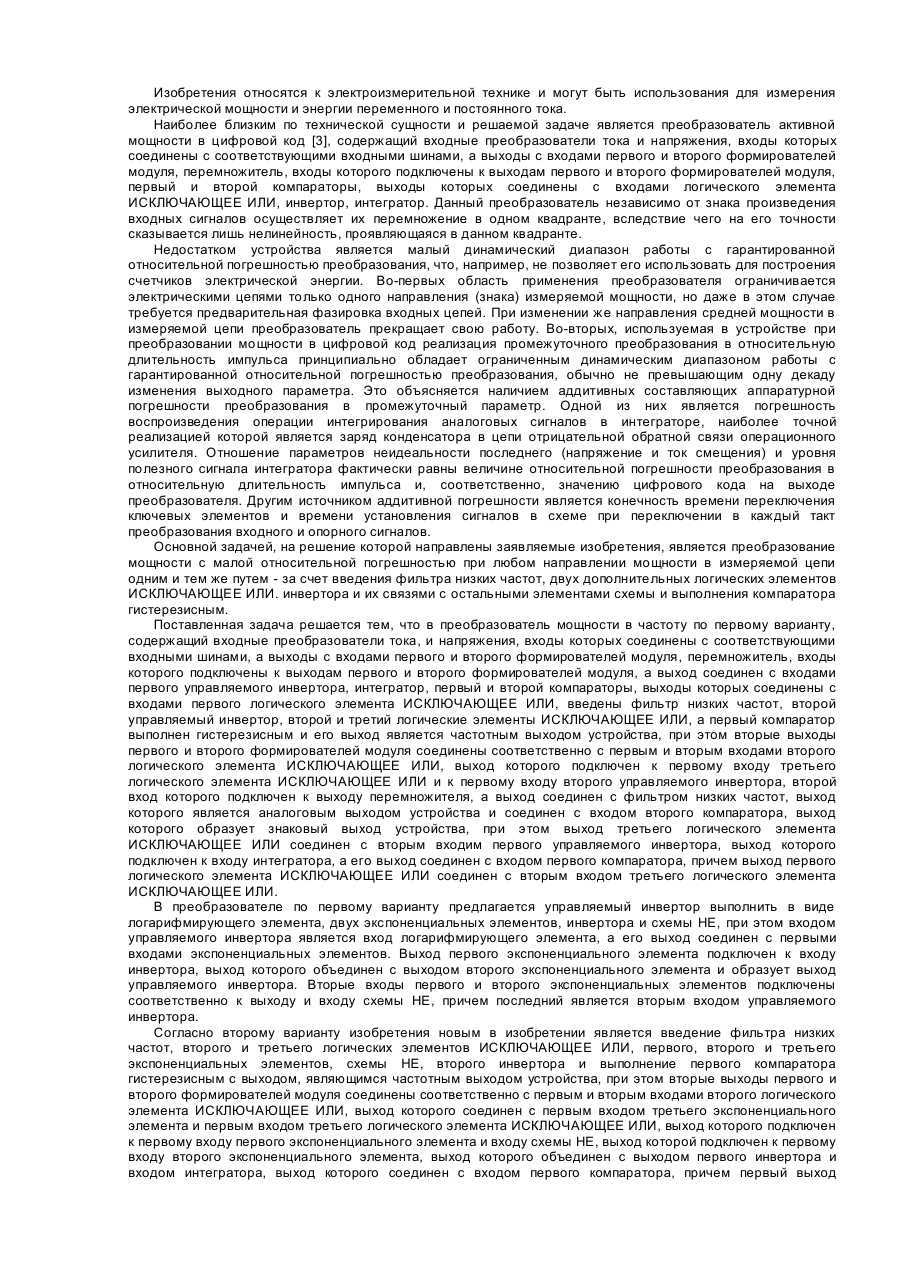

Номер патенту: 19459

Опубліковано: 25.12.1997

Автори: Самокиш Вячеслав Васильович , RU

МПК: G01R 21/06

Мітки: варіанти, потужності, перетворювач, частоту

Формула / Реферат:

1. Преобразователь мощности в частоту, содержащий входные преобразователи тока и напряжения, входы которых соединены с соответствующими входными шинами, а выходы с входами первого и второго формирователей модуля, перемножитель, первый и второй входы которого подключены соответственно к первым выходам первого и второго формирователей модуля, а его выход соединен с первым входом первого управляемого инвертора, выход которого подключен к входу...

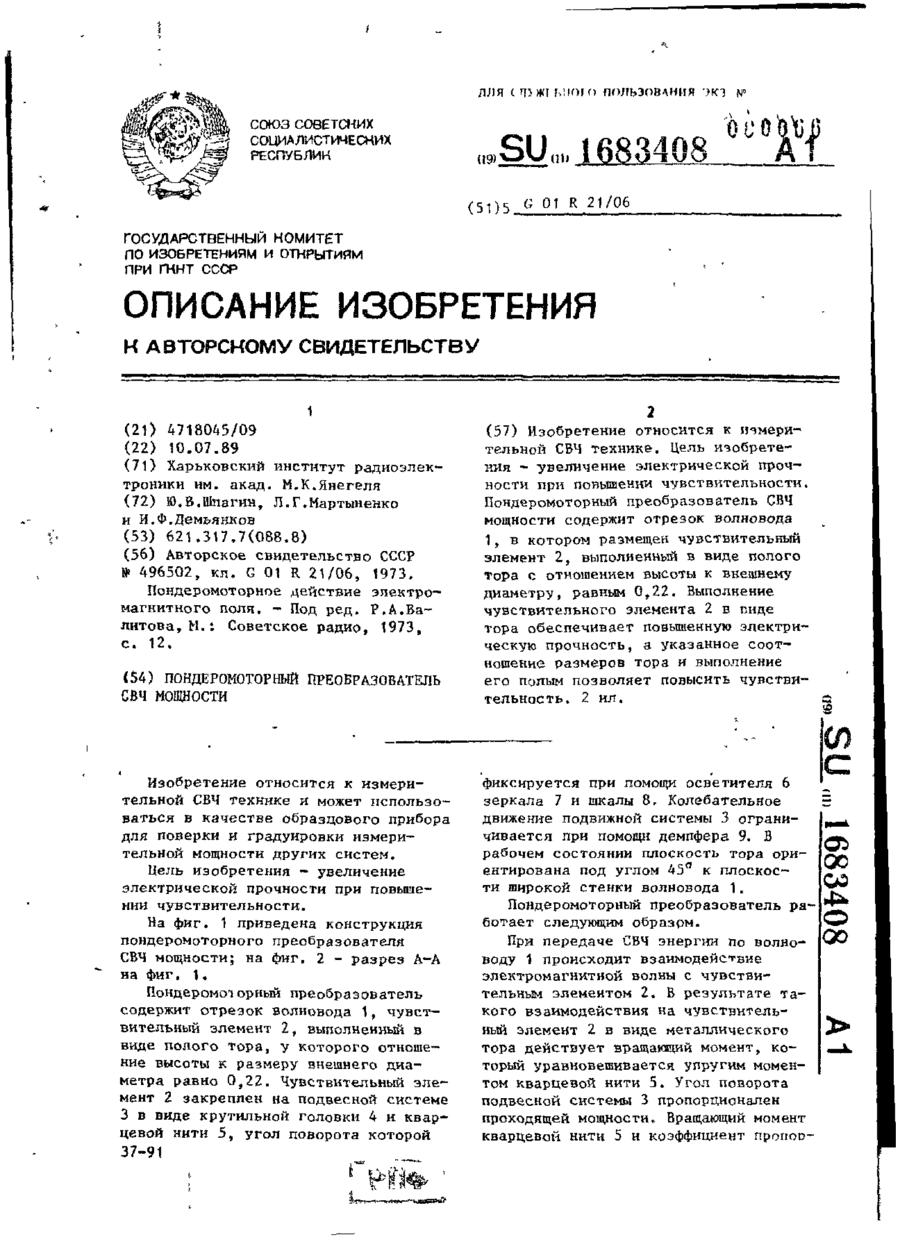

Номер патенту: 14341

Опубліковано: 25.04.1997

Автори: Мартиненко Леонід Григорович, Шпагін Юлій Вікторович, Дем'янков Ігор Федорович

МПК: G01R 21/06

Мітки: надвисокочастотної, потужності, пондеромоторний, перетворювач

Формула / Реферат:

Пондеромоторный преобразователь СВЧ мощности, содержащий отрезок волновода, в кото­ром размещен чувствительный элемент, закреп­ленный на подвесной системе, соединенной с индикатором, отличающийся тем, что, с целью увеличения электрической прочности при повы­шении чувствительности, чувствительный эле­мент выполнен в виде полого тора, отношение высоты которого к размеру его внешнего диаметра равно 0,22.

Номер патенту: 14063

Опубліковано: 25.04.1997

Автори: Волошко Анатолій Васильович, Праховник Артур Веніамінович, Калінчик Василь Прокопович

МПК: G01R 21/06

Мітки: пристрій, потужності, здійснення, електричної, визначення, спосіб

Формула / Реферат:

1. Способ определения электрической мощ­ности, заключающийся в том, что измеряют мгно­венные значения тока и преобразуют их в код, отличающийся тем, что, с целью упрощения изме­рения мощности, величину напряжения в положи­тельные полупериоды преобразуют в частоту fi, осуществляют преобразование тока в код в диск­ретные промежутки времени Dti = 1/f1, a мощность определяют по формулегде К - постоянный коэффициент;Т - период...

Номер патенту: 17119

Опубліковано: 18.03.1997

Автори: Бєлих Володимир Іванович, Попов Сергій Глібович, Божко Олександр Євгенович, Поліщук Олег Федорович

МПК: G01R 21/06

Мітки: змінного, струму, цифровий, потужності, вимірювач

Формула / Реферат:

Цифровой измеритель мощности переменного тока, содержащий входные преобразователи напряжения и тока, источник опорного напряжения, два коммутатора, интегратор и блок управления, причем входы входных преобразователей напряжения и тока являются входами измерителя, выходы первого и второго коммутаторов подключены ко входу интегратора, а вход его подключен ко входу блока управления, управляющие выходы которого подключены к управляющим входам...

Номер патенту: 13282

Опубліковано: 28.02.1997

Автори: Шитов Олександр Леонідович, Пономарьов Віталій Олексійович

МПК: G01R 19/22, G01R 21/06, G01R 19/06 ...

Мітки: вимірювання, пристрій, параметрів, електричних

Формула / Реферат:

(57) Устройство для измерения электрических параметров сети, содержащее функци-ональный преобразователь, датчики напряжения или датчики тока и напряжения, входами подключенные к сети, а выходами - к входам функціонального преобразователя, интегратор, элемент выборки-хранения и узел синхронизации, приэтом выход функционального преобразователя соединен с сигнальным входом интегратора, узел синхронизации входом подсоединен к выходу датчика...

Номер патенту: 10530

Опубліковано: 25.12.1996

Автори: Постольник Вячеслав Миколайович, Гапоненко Геннадій Миколайович, Колонтаєвський Юрій Павлович, Райнін Валерій Юхимович, Сосков Анатолій Георгійович

МПК: G01R 21/06, G01R 21/00, H02M 7/155 ...

Мітки: електроживлення, джерело, безтрансформаторне

Формула / Реферат:

Бестрансформаторный источник электропи­тания, содержащий балластный элемент и один или два - по числу полярностей выходных напря­жений относительно общей точки источника и сети симметричных преобразовательных блока, каж­дый из которых содержит выпрямительный диод и фильтрующий конденсатор, отличающийся тем, что каждый преобразовательный блок дополнительно содержит накопительный конденсатор, два развязывающих диода, транзистор с типом...

Номер патенту: 8063

Опубліковано: 26.12.1995

Автори: Федотов Вячеслав Михайлович, Зіновченко Олександр Миколайович, Притужалов Владлен Якович, Шашкін Олександр Сергійович, Стаднік Олександр Васильович

МПК: G01R 21/06

Мітки: потужності, активної, вимірювальний, перетворювач

Формула / Реферат:

Измерительный преобразователь активной мощности, содержащий фазочувствитсльный вы­прямитель, вход которого подключен к входной шине тока, отличающийся тем, что с целью повышения надежности, в него введен пороговый блок, вход которого подключен к входной шине наппя жсния, а выход - к управляющему входу фазочувствительного выпрямителя, выход которого является выходом преобразователя.

Номер патенту: 6998

Опубліковано: 31.03.1995

Автори: Чистяков Леонід Юлійович, Перевозчиков Михайло Семенович, Іванов Валерій Миколайович, Дюбченко Михайло Єфремович, Петрова Людмила Мефодіївна, Ситніков Валерій Степанович, Богданенко Віктор Павлович, Біньковський Юрій Анатолійович

МПК: G01R 21/06

Мітки: вимірювач, потужності, активної

Формула / Реферат:

(57) 1. Измеритель активной мощности, содержащий датчик тока, датчик напряжения, устройство выборки-хранения, выход которого является выходом измерителя, и последовательно соединенные перемножитель, фильтр высоких частот, нуль-орган, выходы датчика тока и датчика напряжения соединены соответственно с первым и вторым входами перемножителя, отличающийся тем, что введены блок управления, управляемый блок выборки-хранения, сумматор, выход...

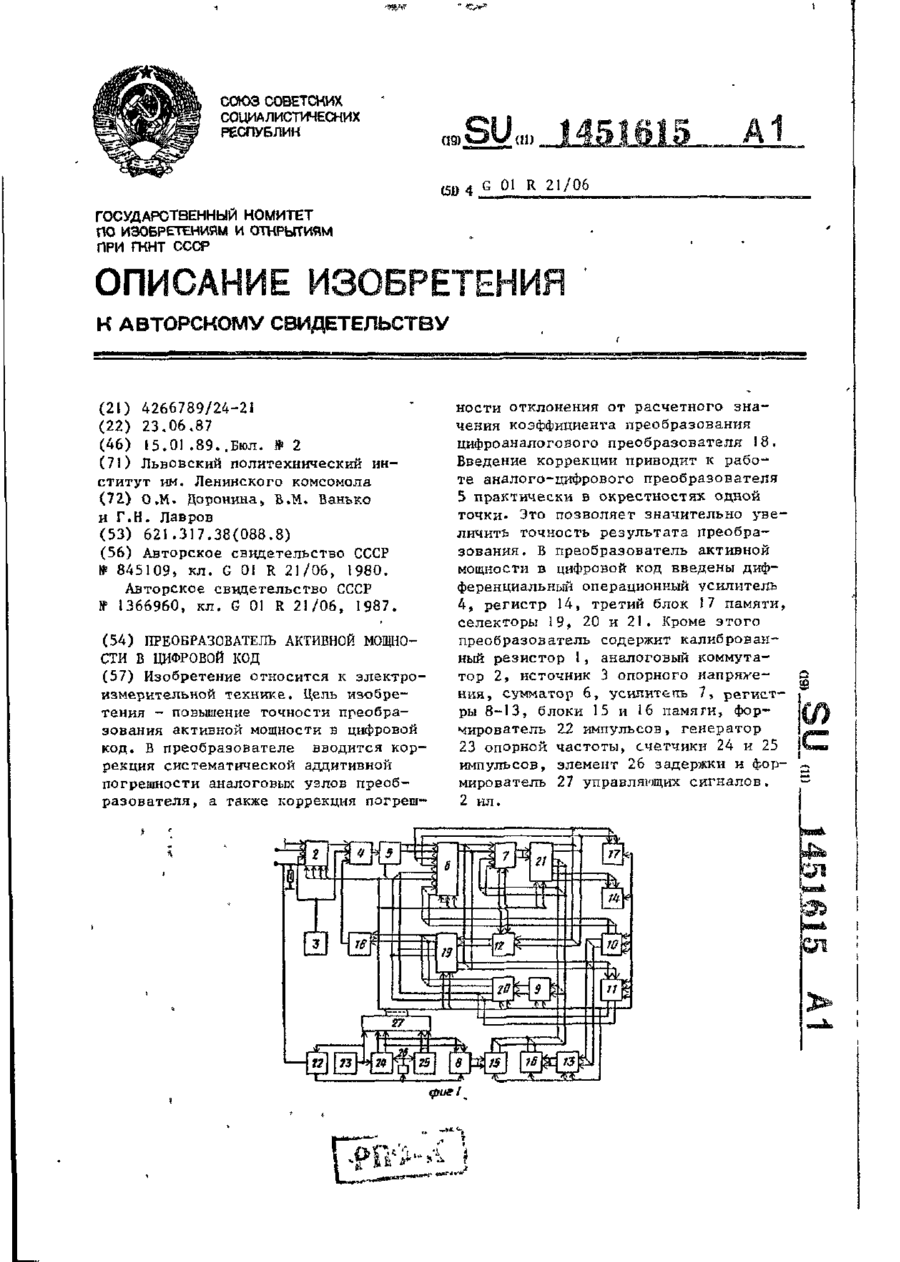

Номер патенту: 6350

Опубліковано: 29.12.1994

Автори: Ванько Володимир Михайлович, Лавров Геннадій Миколайович, Дороніна Ольга Михайлівна

МПК: G01R 21/06

Мітки: активної, цифровий, код, потужності, перетворювач

Формула / Реферат:

Преобразователь активной мощности в циф­ровой код, содержащий калиброванный резистор, аналоговый коммутатор, источник опорного на­пряжения, аналого-цифровой преобразователь, сумматор, умножитель, первый - шестой регист­ры, первый и второй блоки памяти, формирователь импульсов, генератор опорной частоты, первый и второй счетчики импульсов, элемент задержки и формирователь управляющих сигналов, причем первый вход аналогового коммутатора...

Номер патенту: 2061

Опубліковано: 20.12.1994

Автори: Кизилов Володимир Улянович, Смілянський Ігор Ісаакович

МПК: G01R 21/06

Мітки: потужності, трьохфазної, спосіб, мережі, змінного, активної, вимірювання, струму

Формула / Реферат:

Способ измерения активной мощности трех­фазной сети переменного тока, заключающийся в измерении линейного напряжения между первой и второй фазами, линейного напряжения между третьей и второй фазами, а также токов первой и третьей фаз исследуемой сети, отличающийся тем, что, с целью расширения функциональных возможностей за счет обеспечения измерения в че­тырехпроводной и трехпроводной трехфазных сетях, измеряют фазное напряжение второй фазы и...

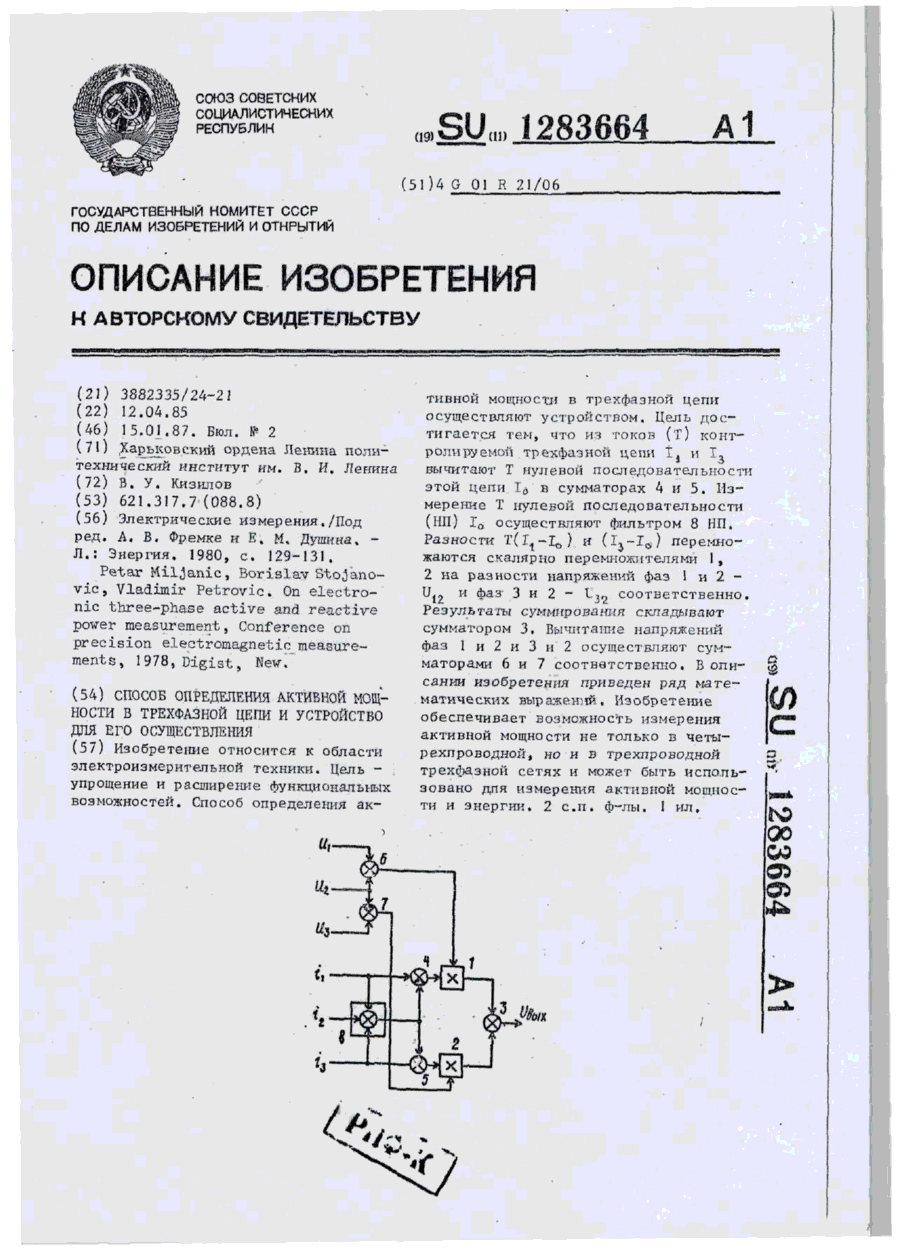

Номер патенту: 2060

Опубліковано: 20.12.1994

Автор: Кизилов Володимир Улянович

МПК: G01R 21/06

Мітки: визначення, потужності, активної, трьохфазному, пристрій, спосіб, втілення, ланцюгу

Формула / Реферат:

1. Способ определения активной мощности в трехфазной цепи, состоящий в измерении токов двух фаз и двух междуфазных напряжений, например между первой и второй и между третьей и второй фазами, перемножении значений этих напряжений на значения токов первой и третьей фаз соответственно и суммировании результатов перемножений, отличающийся тем, что, с целью упрощения и расширения функциональных воз­можностей, измеряют ток нулевой...
