G01R 27/00 — Пристрої для вимірювання активного, реактивного і повного опору або електричних характеристик, похідних від них

Номер патенту: 18455

Опубліковано: 25.12.1997

Автори: Кравцов Володимир Васильович, Снєтілов Сергій Федорович

МПК: G01R 27/00

Мітки: опорів, магазин

Формула / Реферат:

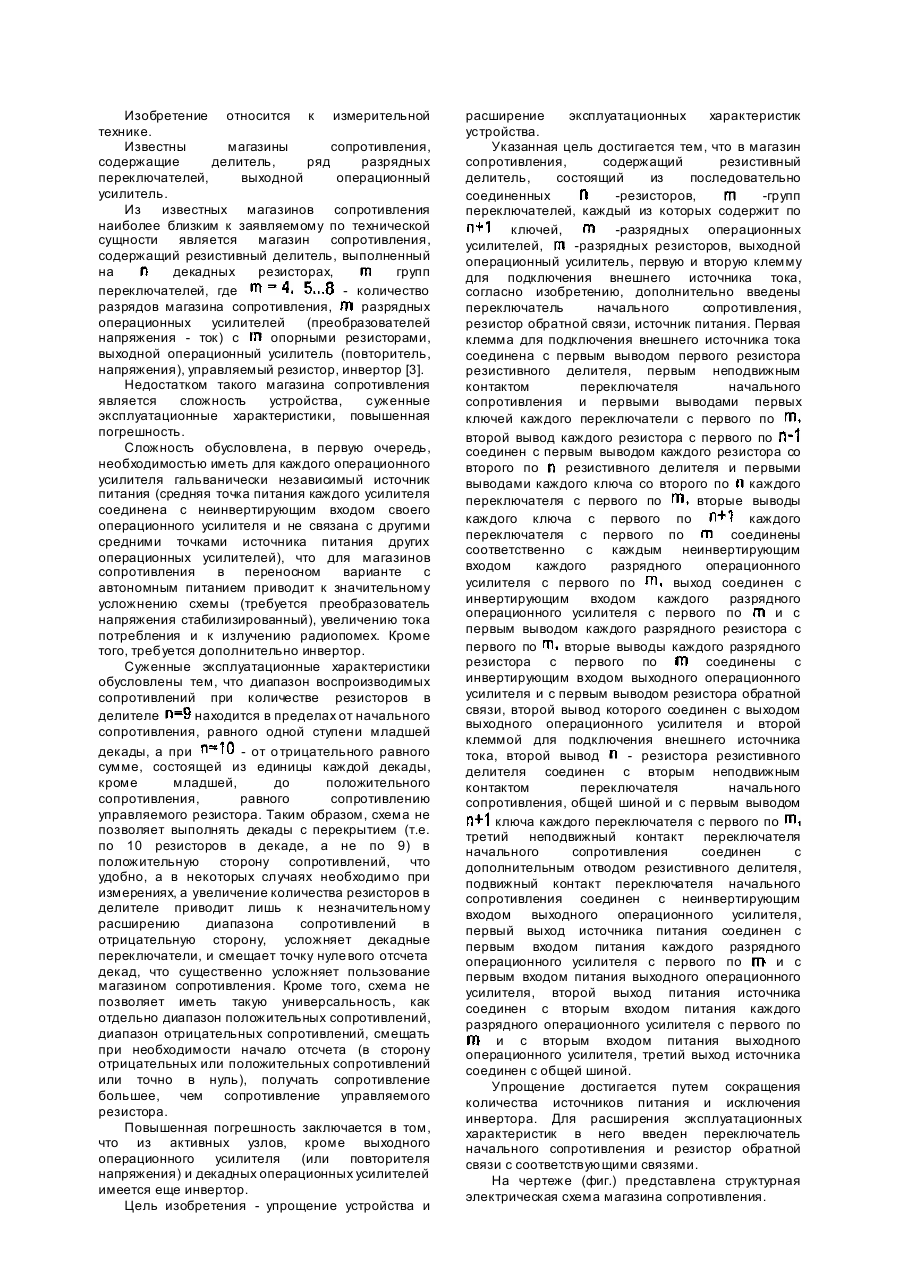

Магазин сопротивлений, содержащий резистивный делитель, состоящий из последовательно соединенных  резисторов,  групп переключателей, каждый из которых содержит по  ключей,  разрядных операционных усилителей,  разрядных резисторов, выходной операционный усилитель, первую и вторую клемму для подключения внешнего источника тока, отличающийся тем, что введены переключатель начального сопротивления, резистор обратной связи, источник питания,...

Номер патенту: 15113

Опубліковано: 30.06.1997

Автори: Вєтров Олексій Петрович, Кузнецов Геннадій Васильович

МПК: G01R 27/00

Мітки: вимірювання, характеристики, нелінійних, приладів, спосіб, електронних, особливостей, вольт-амперної

Формула / Реферат:

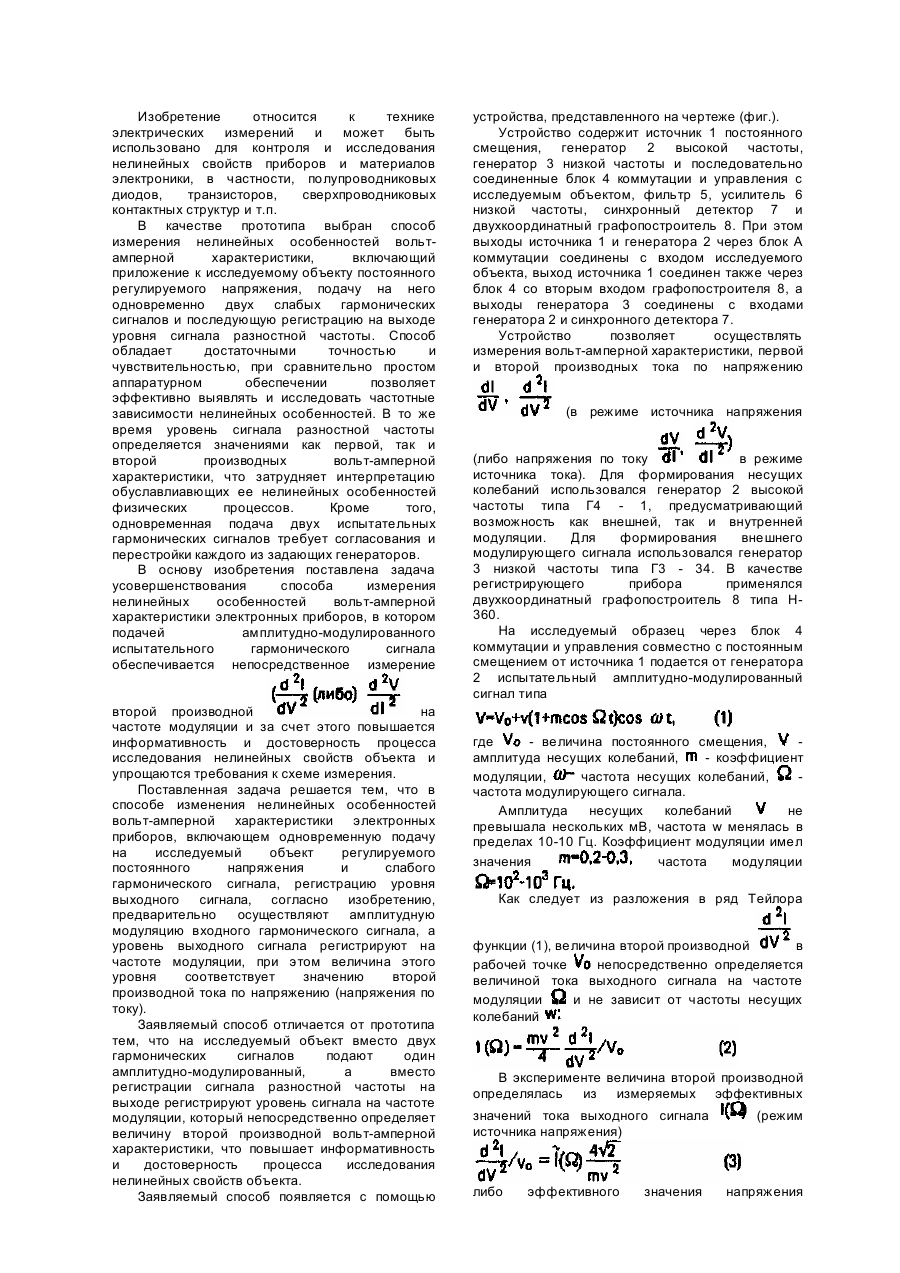

Способ измерения нелинейных особенностей вольт-амперной характеристики электронных приборов, включающий одновременную подачу на исследуемый объект регулируемого постоянного напряжения и слабого гармонического сигнала и регистрацию уровня выходного сигнала, отличающийся тем, что предварительно осуществляют амплитудную модуляцию входного гармонического сигнала, а уровень выходного сигнала регистрируют на частоте модуляции, при этом величина...

Номер патенту: 8551

Опубліковано: 30.09.1996

Автори: Пацарнюк Ярослав Васильович, Яцук Василь Олександрович, Шморгун Євген Іванович, Микийчук Микола Миколайович

МПК: H03H 11/00, G01R 27/00

Мітки: магазин, опору

Формула / Реферат:

1. Магазин сопротивления, содержащий пер­вый операционный усилитель, инвертирующий вход которого является первым выводом магазина сопротивления, к неинвертирующему входу под­ключен соответствующий вывод питания первого операционного усилителя, первый вывод управля­емого делителя напряжения, второй вывод которо­го подключен к выходу первого операционного усилителя, третий вывод - к инвертирующему вхо­ду второго операционного усилителя,...

Номер патенту: 6364

Опубліковано: 29.12.1994

Автори: Пацарнюк Ярослав Васильович, Булига Сергій Гаврилович, Микийчук Микола Миколайович

МПК: G01R 27/00

Мітки: опору, магазин

Формула / Реферат:

Магазин сопротивления, содержащий пер­вый и второй повторители напряжения, выполнен­ные на операционных усилителях с источниками питания со средней точкой и цепями компенсации дрейфа нуля, блок управления, коммутатор, пер­вый и второй ключи, первый и второй резисторы и измеритель напряжения, отличающийся тем, что, с целью упрощения устройства за счет снижения требований к метрологическим параметрам изме­рителя напряжения, между...

Номер патенту: 6363

Опубліковано: 29.12.1994

Автори: Булига Сергій Гаврилович, Микийчук Микола Миколайович, Шморгун Евген Іванович, Пацарнюк Ярослав Васильович

МПК: G01R 27/00, H03H 11/00

Мітки: магазин, опору

Формула / Реферат:

Магазин сопротивления, содержащий управ­ляемый мультирезистор,первый вывод которого является первым выводом магазина сопротивле­ния и подключен к инвертирующему входу первого операционного усилителя, к неинвертирующему входу и соответствующему выводу питания кото­рого подключен первый вывод управляемого делителя напряжения, второй вывод которого подключен к второму выводу управляемого мультирезистора, к первому выводу первого коммути­рующего...

Номер патенту: 6362

Опубліковано: 29.12.1994

Автори: Пацарнюк Ярослав Васильович, Огірко Роман Миколайович, Шморгун Евген Іванович, Яцук Василь Олександрович

МПК: G01R 27/00

Мітки: опору, магазин, калібратор, напруги

Формула / Реферат:

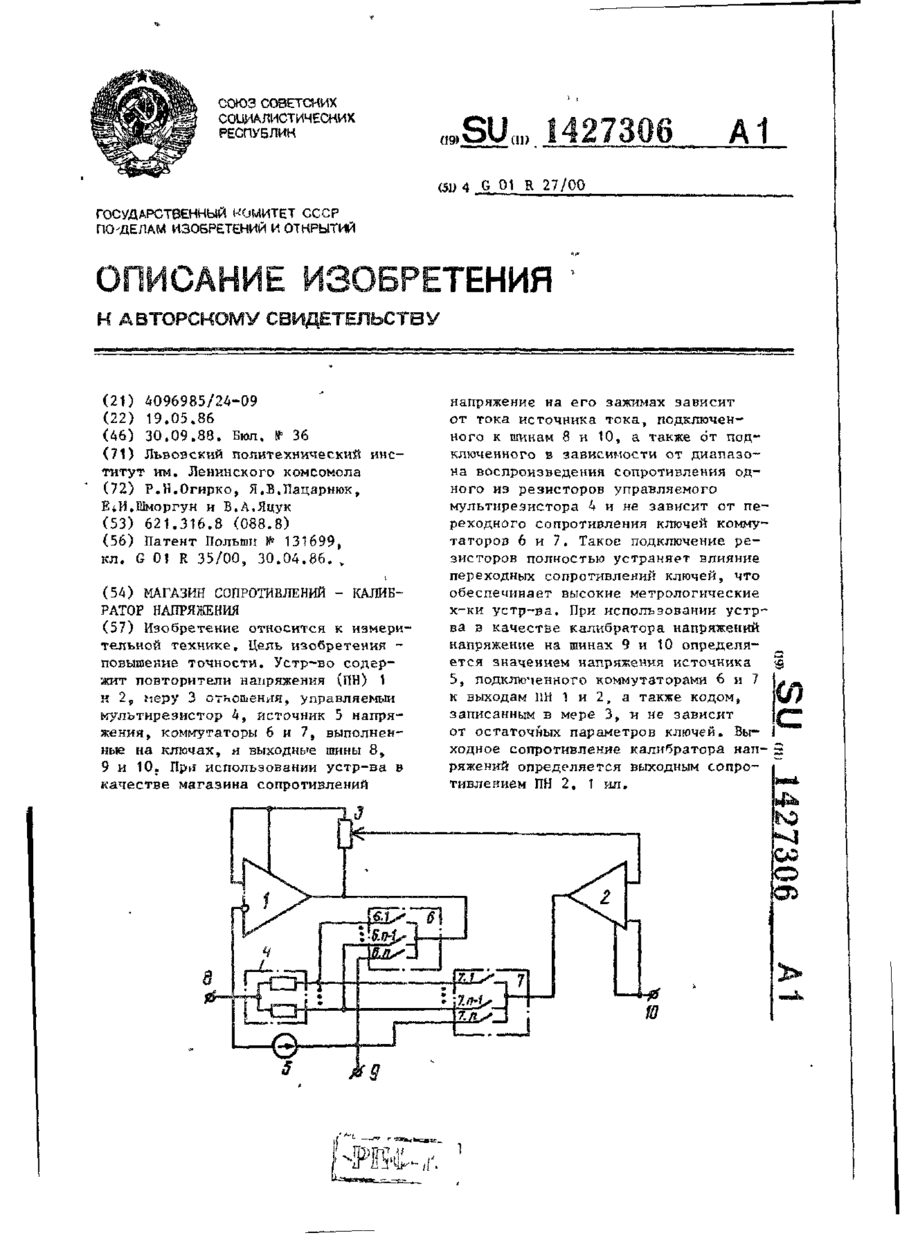

Магазин сопротивлений - калибратор напря­жения, содержащий первый повторитель напряже­ния, источник напряжения, первый коммутатор, отличающийся тем, что, с целью повышения точ­ности, в него введены второй повторитель напря­жения, второй коммутатор, мера отношения, управляемый мультирезистор, при этом первые и второй повторители напряжения выполнены на операционных усилителях с искусственной сред­ней точкой, а вход управляемого мультирезистора...

Номер патенту: 6360

Опубліковано: 29.12.1994

Автор: Походило Евгеній Володимирович

МПК: G01R 27/00

Мітки: вимірювач, clr-параметрів, цифровий

Формула / Реферат:

Цифровой измеритель СLR - параметров, со­держащий первый фазовращатель, источник гар­монического сигнала, выход которого соединен с входом преобразователя измеряемого объекта в комплексное напряжение, первый выход которого соединен с входом второго фазовращателя и ин­формационным входом первого фазового детекто­ра, выход которого через первый фильтр нижних частот соединен с опорным входом аналого-цифро­вого преобразователя, информационный...

Номер патенту: 6361

Опубліковано: 29.12.1994

Автори: Огірко Роман Миколайович, Яцук Василь Олександрович, Пацарнюк Ярослав Васильович, Шморгун Евген Іванович, Чернов Анатолій Миронович

МПК: G01R 27/00

Мітки: опору, магазин

Формула / Реферат:

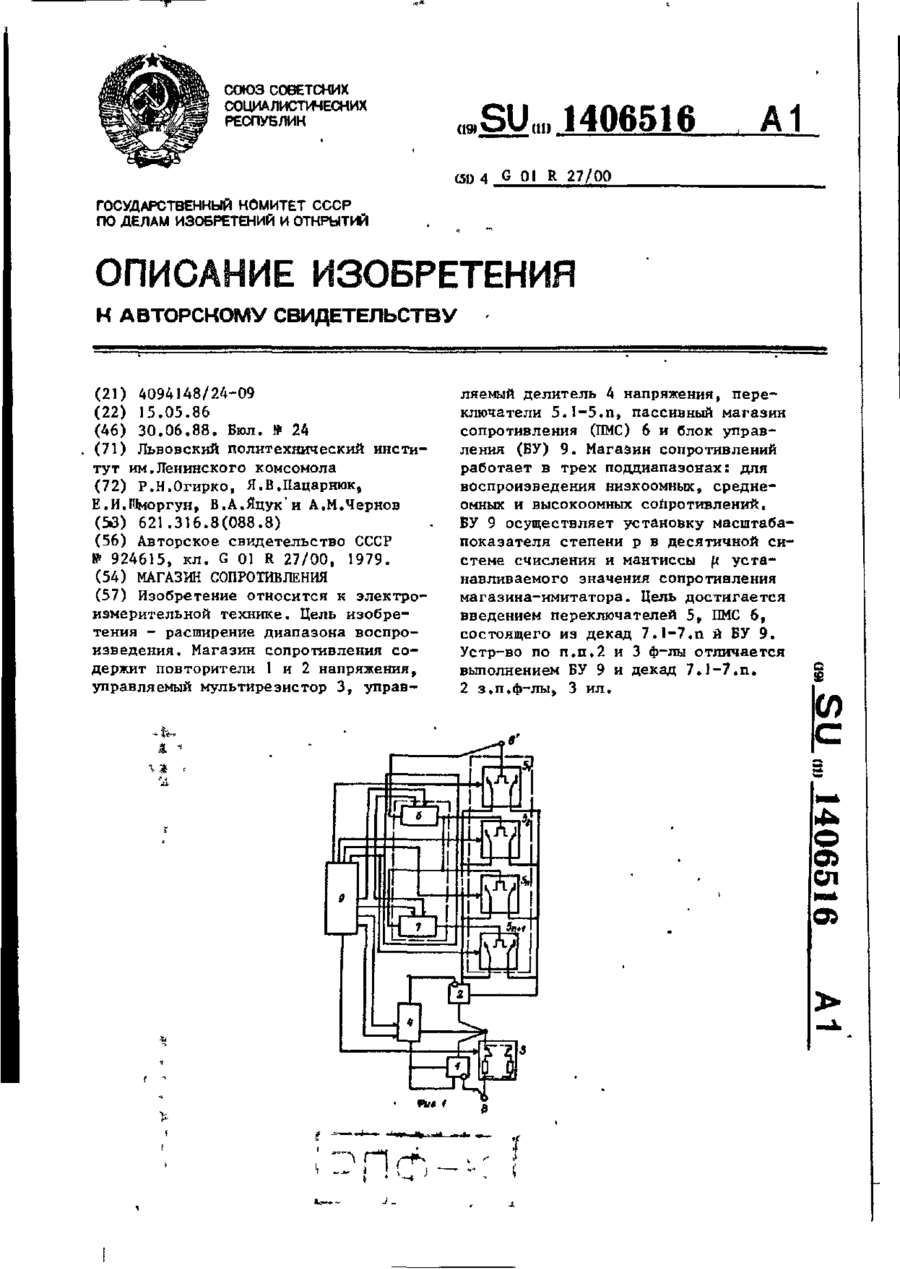

1. Магазин сопротивления, содержащий пер­вый и второй повторители напряжения, выполнен­ные на операционных усилителях с источниками питания со средней точкой, между инвертирую­щим входом и выходом первого повторителя на­пряжения включен управляемый мультирезистор, а между неинвертирующим входом первого и ин­вертирующим входом второго повторителей на­пряжения включен управляемый делитель напряжения, отвод которого соединен с объединен­ными...

Номер патенту: 5411

Опубліковано: 28.12.1994

Автори: Микийчук Микола Миколайович, Яцук Василь Олександрович, Пацарнюк Ярослав Васильович

МПК: G01R 27/00

Мітки: імітатор, опорів, великих

Формула / Реферат:

(57) 1. Имитатор больших сопротивлений, содержащий три внешних вывода, высоковольтный делитель напряжения, операционный усилитель, управляемый делитель напряжения и мультирезстор с электромагнитным экраном, первый вход высоковольтного делителя напряжения соединен с первым внешним выводом, а второй вход - с выходом первого операционного усилителя, инвертирующий вход которого соединен с выходом высоковольтного делителя напряжения, второй выход...

Номер патенту: 3739

Опубліковано: 27.12.1994

Автори: Кіріченко Олег Федорович, Строіло Борис Семенович, Панін Анатолій Володимирович, Колосов Роман Володимирович

МПК: G05D 23/20, G01R 27/00, G01K 7/16 ...

Мітки: пороговий, терморезисторів, контролю, пристрій, позиційного

Формула / Реферат:

1. Пороговое устройство позиционного контроля терморезисторов, содержащее последовательно соединенные терморезистор и диод, подключенные другими выводами к линии связи, резистор уставки, подсоединенный одним выводом к проводу линии связи и к выводу источника переменного тока, последовательно включенные другой диод и опорный резистор, а также три фильтра постоянного тока, источник постоянного тока, с плюсовым выводом, соединенный другим...

Номер патенту: 3058

Опубліковано: 26.12.1994

Автори: Потапов Анатолій Олександрович, Скрипник Юрій Олексійович, Мордоус Віталій Миколайович

МПК: G01R 27/00, H01Q 3/22

Мітки: розладнання, нвч-резонатору, вимірювач

Формула / Реферат:

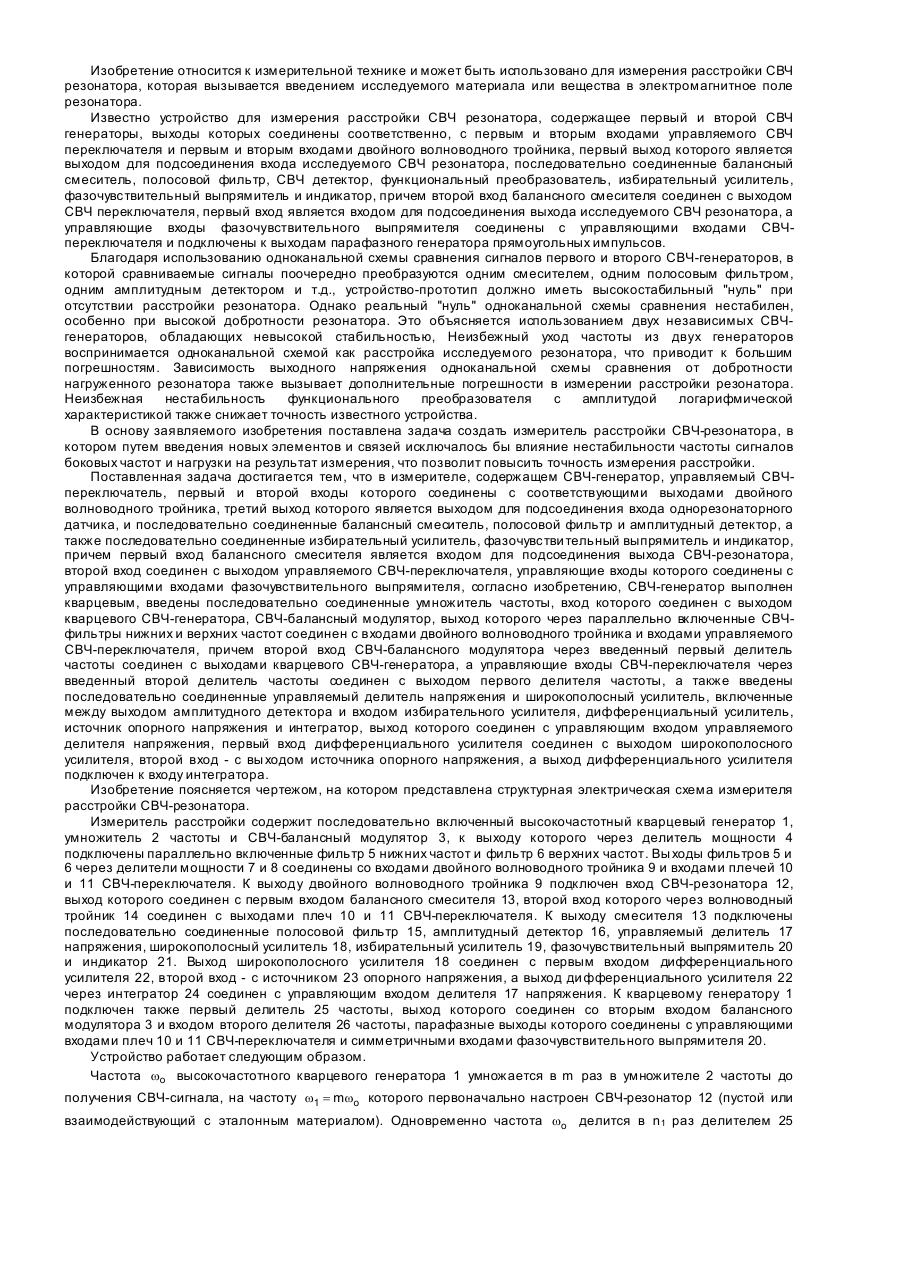

Измеритель расстройки СВЧ резонатора, содержащий СВЧ генератор, управляемый СВЧ переключатель, первый и второй входы которого соединены с соответствующими выходами двойного волноводного тройника, третий выход которого является выходом для подсоединения входа однорезонаторного датчика, и последовательно соединенные балансный смеситель, полосовой фильтр и амплитудный детектор, а также последовательно соединенные избирательный усилитель,...
