G05B 19/40 — системи з вторинною зворотним зв’язком, наприклад використовують кроковий двигун

Номер патенту: 122376

Опубліковано: 10.01.2018

Автори: Савченко Олег Валерійович, Фоменко Андрій Миколайович, Ольшевский Сергій Іванович, Фоменко Ліліана Андріївна, Білюк Іван Сергійович, Шарейко Дмитро Юрійович

МПК: G05B 23/02, G05B 19/40

Мітки: двигунами, система, керування, кроковими

Формула / Реферат:

1. Система керування кроковими двигунами, що містить друковану плату, на якій розташовані мікроконтролер, кварцовий резонатор, кнопки керування, сигнальні світлодіоди, транзисторна збірка ULN2003, лінійний стабілізатор напруги L7805 та роз'ємів зовнішніх підключень, яка відрізняється тим, що для індикації режимів роботи крокового двигуна було додано дисплей HD44780, який підключений через інтерфейс І2С за допомогою мікросхеми...

Номер патенту: 122234

Опубліковано: 26.12.2017

Автори: Гаврилюк Сергій Іванович, Теряєв Віталій Іванович, Стяжкін Віталій Павлович

МПК: G05B 19/40, H02K 41/02, H02P 5/753 ...

Мітки: слідкуючий, електропривод, двоканальний, безлюфтовий

Формула / Реферат:

Безлюфтовий двоканальний слідкуючий електропривод, що містить основний електропривід для компенсації моментів навантаження, діючих на об'єкт керування та допоміжний електропривід, який відрізняється тим, що введено безлюфтовий електромеханічний диференціал, при цьому електроприводи утворюють двоканальну систему автоматичного керування.

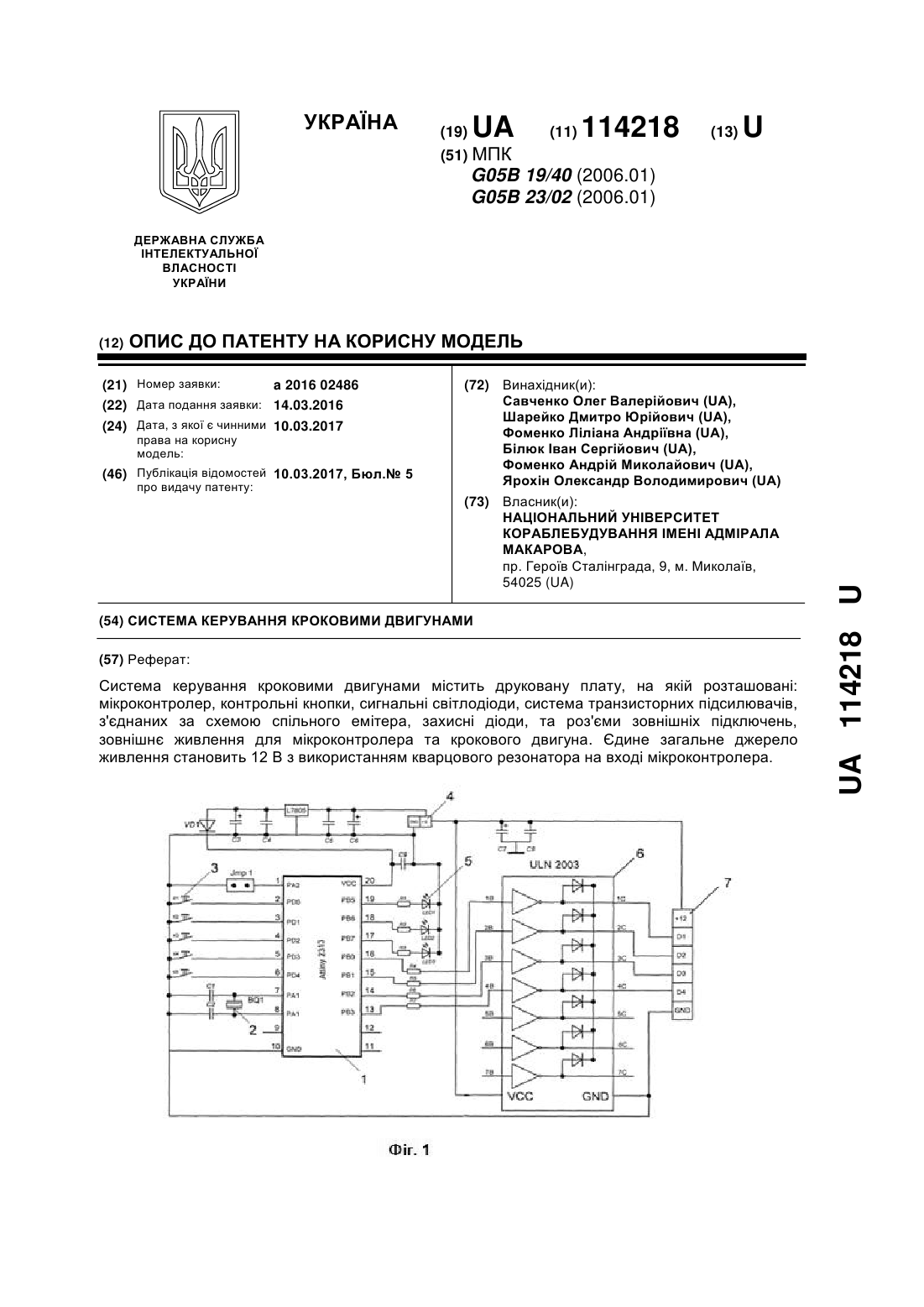

Номер патенту: 114218

Опубліковано: 10.03.2017

Автори: Ярохін Олександр Володимирович, Шарейко Дмитро Юрійович, Савченко Олег Валерійович, Фоменко Андрій Миколайович, Фоменко Ліліана Андріївна, Білюк Іван Сергійович

МПК: G05B 19/40, G05B 23/02

Мітки: керування, кроковими, система, двигунами

Формула / Реферат:

1. Система керування кроковими двигунами, що містить друковану плату, на якій розташовані: мікроконтролер, контрольні кнопки, сигнальні світлодіоди, система транзисторних підсилювачів, з'єднаних за схемою спільного емітера, захисні діоди, та роз'єми зовнішніх підключень, зовнішнє живлення для мікроконтролера та крокового двигуна, яка відрізняється тим, що єдине загальне джерело живлення становить 12В з використанням кварцового резонатора на...

Номер патенту: 15084

Опубліковано: 15.06.2006

Автори: Дейнерштейн Дмитро Сергійович, Гавриленко Олег Іванович

МПК: G05B 19/40

Мітки: програмного, керування, пристрій, двигуном, кроковим

Формула / Реферат:

Пристрій для програмного керування кроковим двигуном, що містить задавач програми, вихід якого з'єднаний зі входом розподільника імпульсів, вихід якого з'єднаний з блоком багатоканальних підсилювачів, до складу яких входять керований пороговий елемент, елементи І, ключі, елементи НЕ, обмотки двигуна та пороговий елемент, виходи блока фіксації аварії з'єднані зі входами блока багатоканальних підсилювачів та блока задавача програми, який...

Номер патенту: 15258

Опубліковано: 30.06.1997

Автори: Алексеєв Валерій Олександрович, Тирса Валентин Остапович, Богатиренко Костянтин Іванович, Горушкін Олександр Віталійович

МПК: G05B 19/40, G01B 11/26

Мітки: вимірювання, похибок, позиціювання, двигунів, крокових, валів, стенд
