Пристрій для програмного керування кроковим двигуном
Номер патенту: 15084
Опубліковано: 15.06.2006
Автори: Дейнерштейн Дмитро Сергійович, Гавриленко Олег Іванович
Формула / Реферат
Пристрій для програмного керування кроковим двигуном, що містить задавач програми, вихід якого з'єднаний зі входом розподільника імпульсів, вихід якого з'єднаний з блоком багатоканальних підсилювачів, до складу яких входять керований пороговий елемент, елементи І, ключі, елементи НЕ, обмотки двигуна та пороговий елемент, виходи блока фіксації аварії з'єднані зі входами блока багатоканальних підсилювачів та блока задавача програми, який відрізняється тим, що в нього введений блок установлення характеристик аварії на базі мікропроцесора, входи якого з'єднані з виходами обмоток крокового двигуна та з виходами блока фіксації аварій, а вихід з'єднаний зі входом блока задавача програми.
Текст

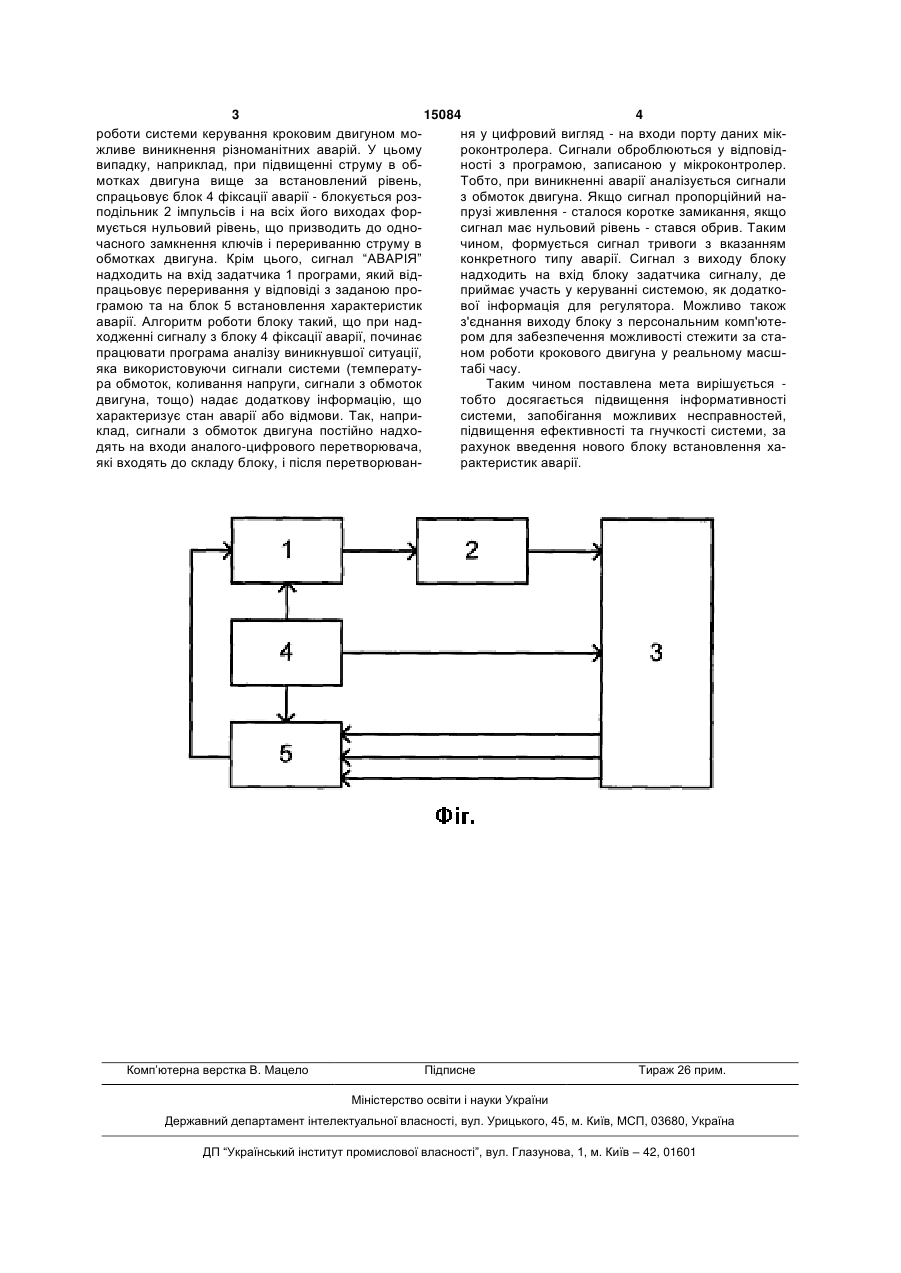

Пристрій для програмного керування кроковим двигуном, що містить задавач програми, вихід якого з'єднаний зі входом розподільника імпульсів, 3 15084 4 роботи системи керування кроковим двигуном моня у цифровий вигляд - на входи порту даних мікжливе виникнення різноманітних аварій. У цьому роконтролера. Сигнали оброблюються у відповідвипадку, наприклад, при підвищенні струму в обності з програмою, записаною у мікроконтролер. мотках двигуна вище за встановлений рівень, Тобто, при виникненні аварії аналізується сигнали спрацьовує блок 4 фіксації аварії - блокується розз обмоток двигуна. Якщо сигнал пропорційний наподільник 2 імпульсів і на всіх його виходах форпрузі живлення - сталося коротке замикання, якщо мується нульовий рівень, що призводить до односигнал має нульовий рівень - стався обрив. Таким часного замкнення ключів і перериванню струму в чином, формується сигнал тривоги з вказанням обмотках двигуна. Крім цього, сигнал “АВАРІЯ” конкретного типу аварії. Сигнал з виходу блоку надходить на вхід задатчика 1 програми, який віднадходить на вхід блоку задатчика сигналу, де працьовує переривання у відповіді з заданою проприймає участь у керуванні системою, як додаткограмою та на блок 5 встановлення характеристик вої інформація для регулятора. Можливо також аварії. Алгоритм роботи блоку такий, що при надз'єднання виходу блоку з персональним комп'ютеходженні сигналу з блоку 4 фіксації аварії, починає ром для забезпечення можливості стежити за стапрацювати програма аналізу виникнувшої ситуації, ном роботи крокового двигуна у реальному масшяка використовуючи сигнали системи (температутабі часу. ра обмоток, коливання напруги, сигнали з обмоток Таким чином поставлена мета вирішується двигуна, тощо) надає додаткову інформацію, що тобто досягається підвищення інформативності характеризує стан аварії або відмови. Так, наприсистеми, запобігання можливих несправностей, клад, сигнали з обмоток двигуна постійно надхопідвищення ефективності та гнучкості системи, за дять на входи аналого-цифрового перетворювача, рахунок введення нового блоку встановлення хаякі входять до складу блоку, і після перетворюванрактеристик аварії. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюProgrammed control device for a stepping motor
Автори англійськоюHavrylenko Oleh Ivanovych
Назва патенту російськоюУстройство для программного управления шаговым электродвигателем
Автори російськоюГавриленко Олег Иванович
МПК / Мітки
МПК: G05B 19/40
Мітки: пристрій, програмного, керування, двигуном, кроковим
